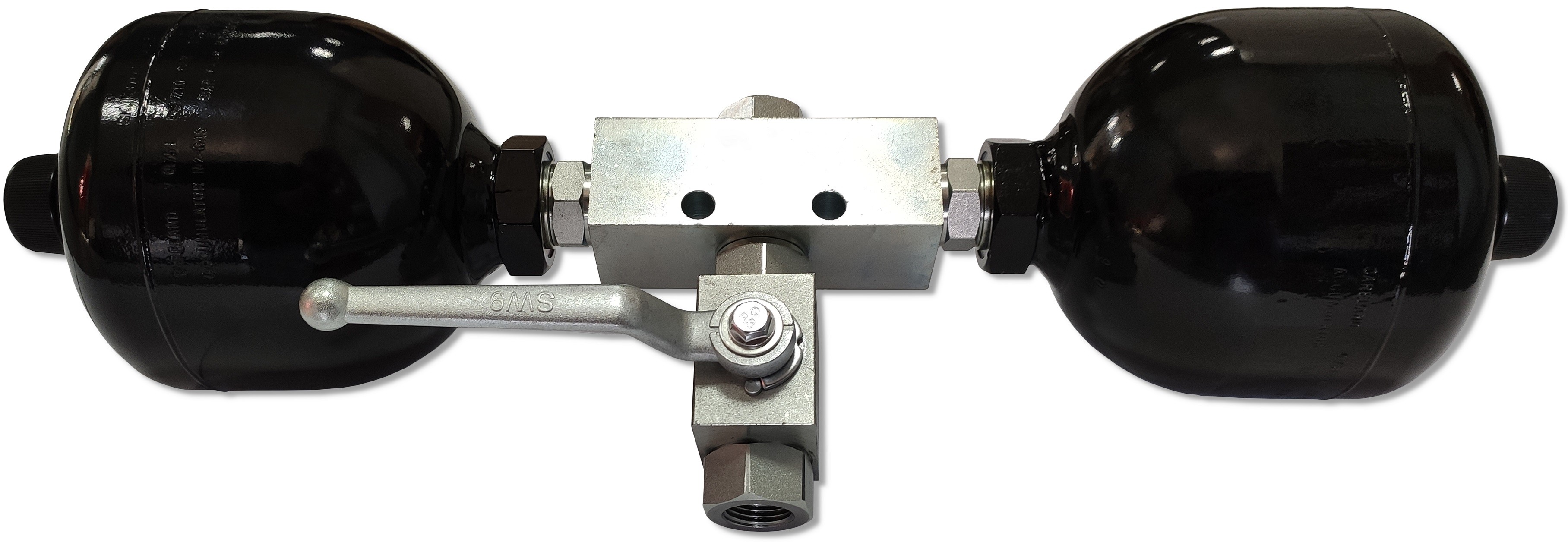

AMORTYZATOR HYDRAULICZNY PODWÓJNY 1 L Z ZAWOREM KULOWYM WYŁĄCZAJĄCYM

Producent: SM-G (Skraw-Met Group)
KOD SKRAW-MET: [8317]

NA ŻYCZENIE KLIENTA REGULACJA POD WSKAZANE CIŚNIENIE - GRATIS

Ciśnienia na obu są różne, ustawione specjalnie do pracy w ładowaczach czołowych TUR lub innych podobnych maszynach rolniczych i ładowarkach budowlanych.

Różne ciśnienia zapewniają amortyzację przy różnych warunkach pracy - podczas gdy pojazd porusza się z ładunkiem jak i w przypadku gdy pojazd porusza się bez żadnego ładunku. W każdym z tych przypadków odpowiedzialnym za amortyzację będzie inny amortyzator.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Są stosowane w ładowaczach czołowych TUR, maszynach rolniczych, pługach, agregatach, maszynach budowlanych, dźwigach itd. czyli maszynach narażonych na gwałtowne zmiany ciśnienia w układzie hydraulicznym.

Rola hydroakumulatora

Zadaniem akumulatora jest magazynowanie oleju pod ciśnieniem w układzie hydraulicznym i w razie potrzeby jego ponowne uruchomienie w celu tłumienia uderzeń oraz ograniczenia falowania ciśnieniowego.

Jego główna funkcja jest wykonywana w następujących aspektach:

• Jako moc pomocnicza
• Dla awaryjnego źródła zasilania
• Uzupełnianie ubytków i utrzymywanie stałego ciśnienia
• Absorpcja wstrząsów hydraulicznych
• Absorpcja pulsacji i redukcja hałasów

W skład zestawu wchodzi:

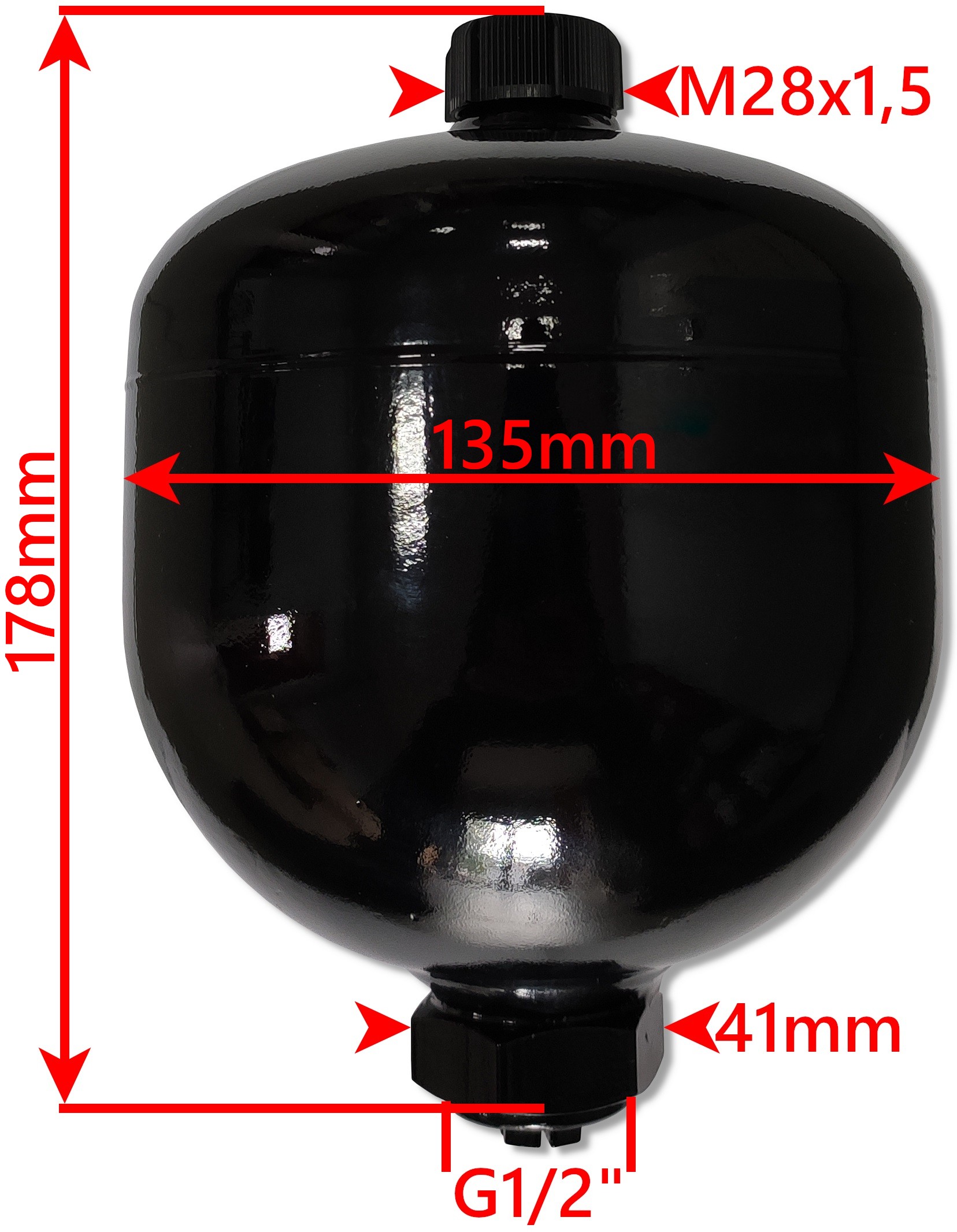

• 2x Akumulator hydrauliczny Hydroakumulator AD 1 L [2443]
• 2x PRZYŁĄCZE HYDRAULICZNE PROSTE NYPEL G1/2" G1/2" [0094]
• 4x Podkładka 1/2" [1790]
• Zawór hydrauliczny kulowy 2 drogowy VH2V-G1/2 [1441]

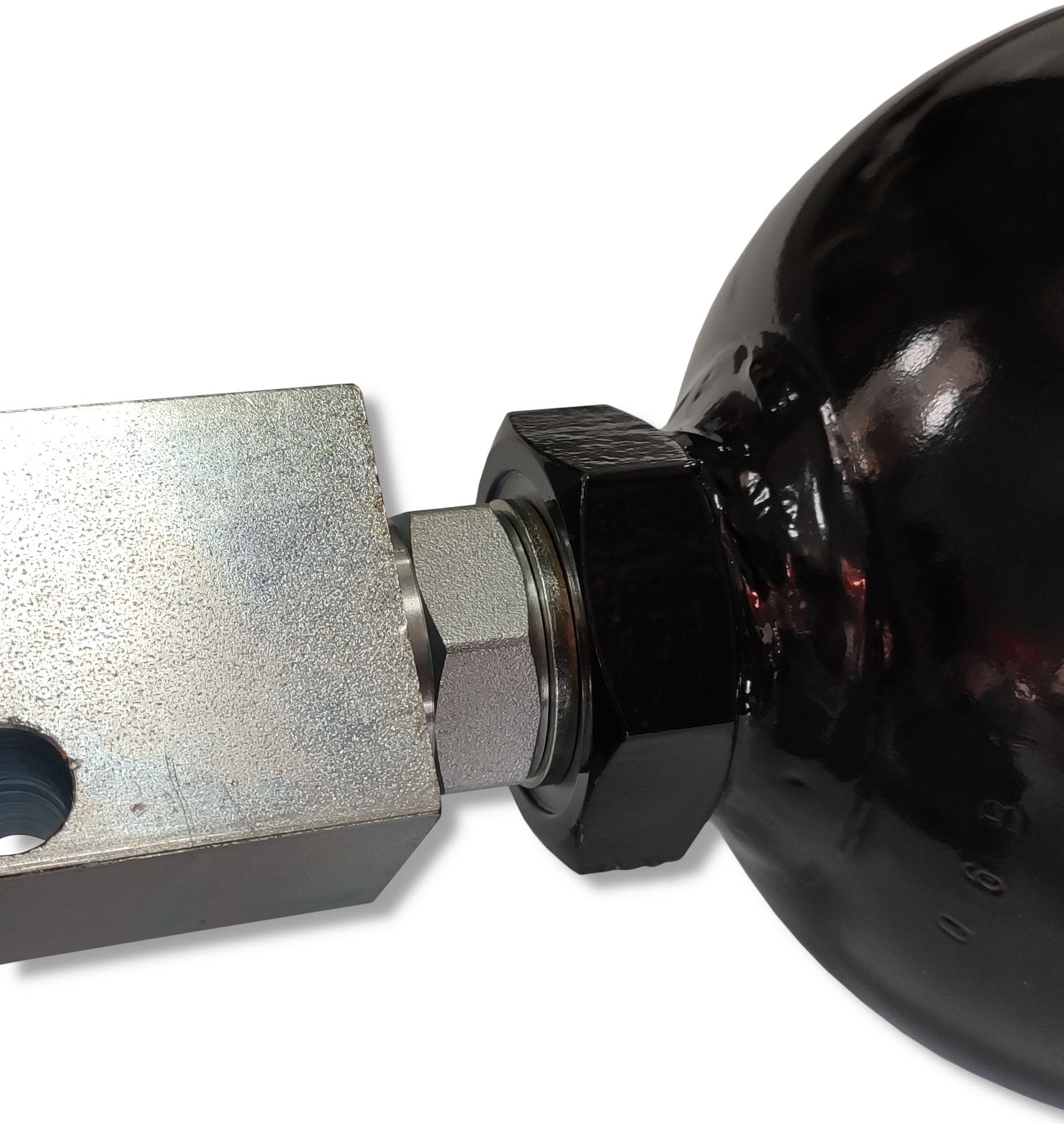

• Złącze ze śrubą przelotową [1436]

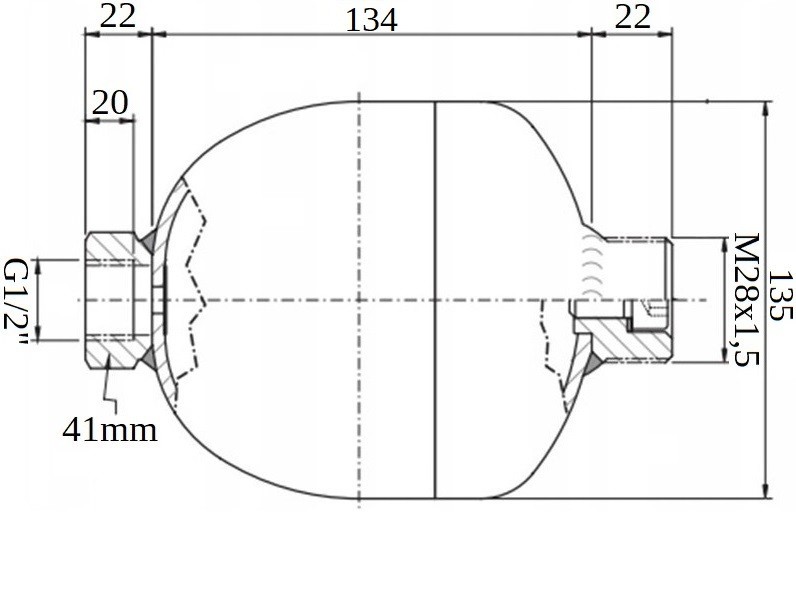

Akumulator hydrauliczny składa się głównie z elementu hydraulicznego i elementu gazowego z separatorem gazoszczelnym. Część olejowa jest połączona z hydrauliczną drogą przepływu. Gdy ciśnienie wzrasta, gaz jest sprężany, a ciecz wpływa do akumulatora hydraulicznego. Gdy ciśnienie spada, sprężony gaz rozszerza się i wypuszcza zaoszczędzony płyn do rurociągu.

Hydroakumulatory należy dobierać według zależności:

• Jaka będzie jego funkcja w układzie hydraulicznym?
• Pojemność hydroakumulatora rośnie proporcjonalnie do pojemności cylindrów.
• Im większe obciążenie cylindrów, tym większe ciśnienie w hydroakumulatorze.

Hydroakumulatory są fabrycznie nabite azotem o ciśnieniu 70 + 30 Bar. Mają wbudowany mechanizm, który pozwala w bezpieczny i prosty sposób zmniejszyć ciśnienie azotu według własnych potrzeb.

• Gwint wewnętrzny w korpusie: G1/2"
• Pojemność całkowita amortyzatora: 1 L
• Materiał korpusu: żeliwo

Zakres temperatur:

• Dopuszczalna temperatura otoczenia: -30 C do +80 C
• Dopuszczalna temperatura oleju: -30 C do +80 C
• Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Występują dwa typy górnych korków zależne od aktualnej dostawy

Zawór hydrauliczny kulowy 2 drogowy 1/2"

Zawór zamyka lub otwiera przepływ oleju w pojedynczym obiegu hydraulicznym.

Zawory cechuje trwałość i niezawodność w wieloletnim okresie użytkowania przy wysokim ciśnieniu.

Symbol: VH2V-G1/2
