[0085]

Stosowany w cyklopach, turach 5, łuparkach drewna i pochodnych.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w : maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach , ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

Symbol: CJ2F 80x45x630

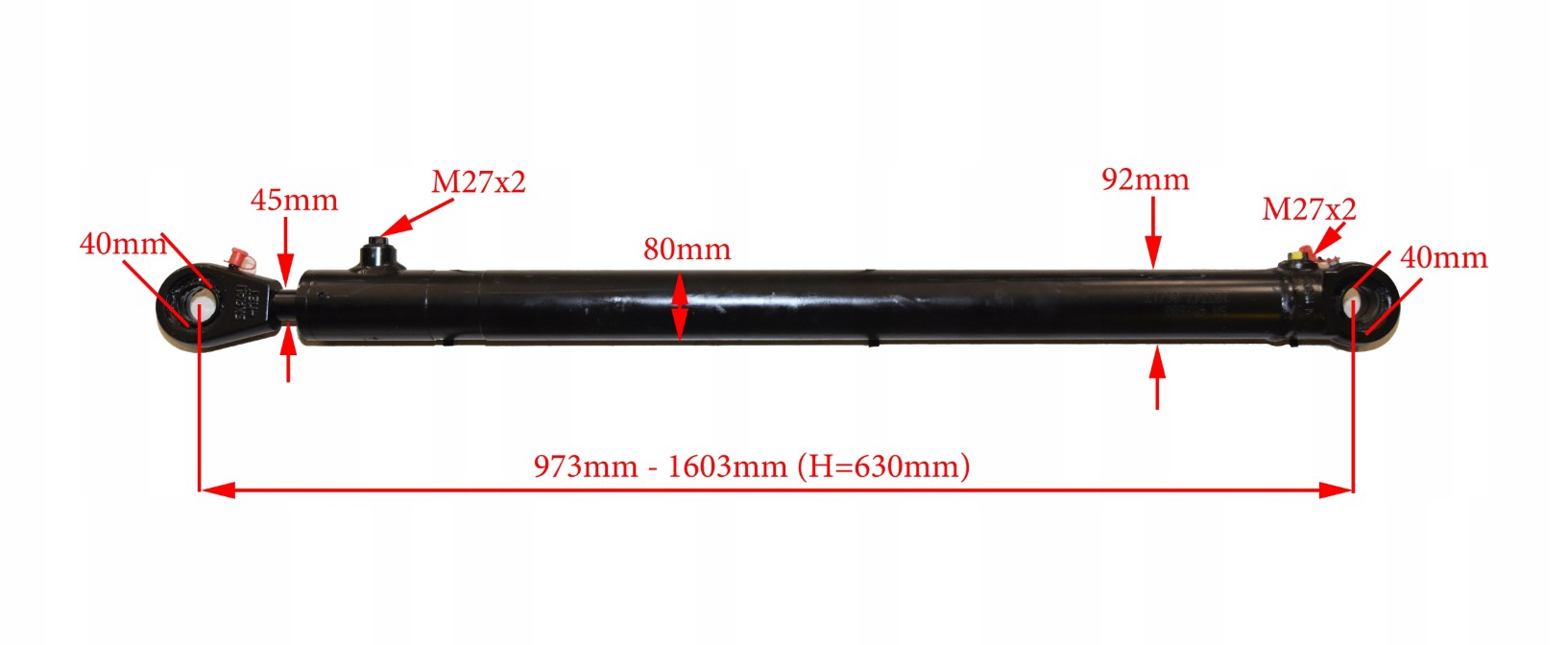

Specyfikacja techniczna:

• Długość siłownika złożonego 980 mm,
• Skok tłoczyska 630 mm,
• Całkowita długość siłownika po rozłożeniu 1610 mm,
• Średnica tłoczyska 45 mm,
• Wyjście krućce M27x2,
• Dopuszczalne ciśnienie 250 Bar,
• Dopuszczalna temperatura otoczenia od -40'C do +60'C
• Dopuszczalna temperatura oleju od -15'C do +80'C

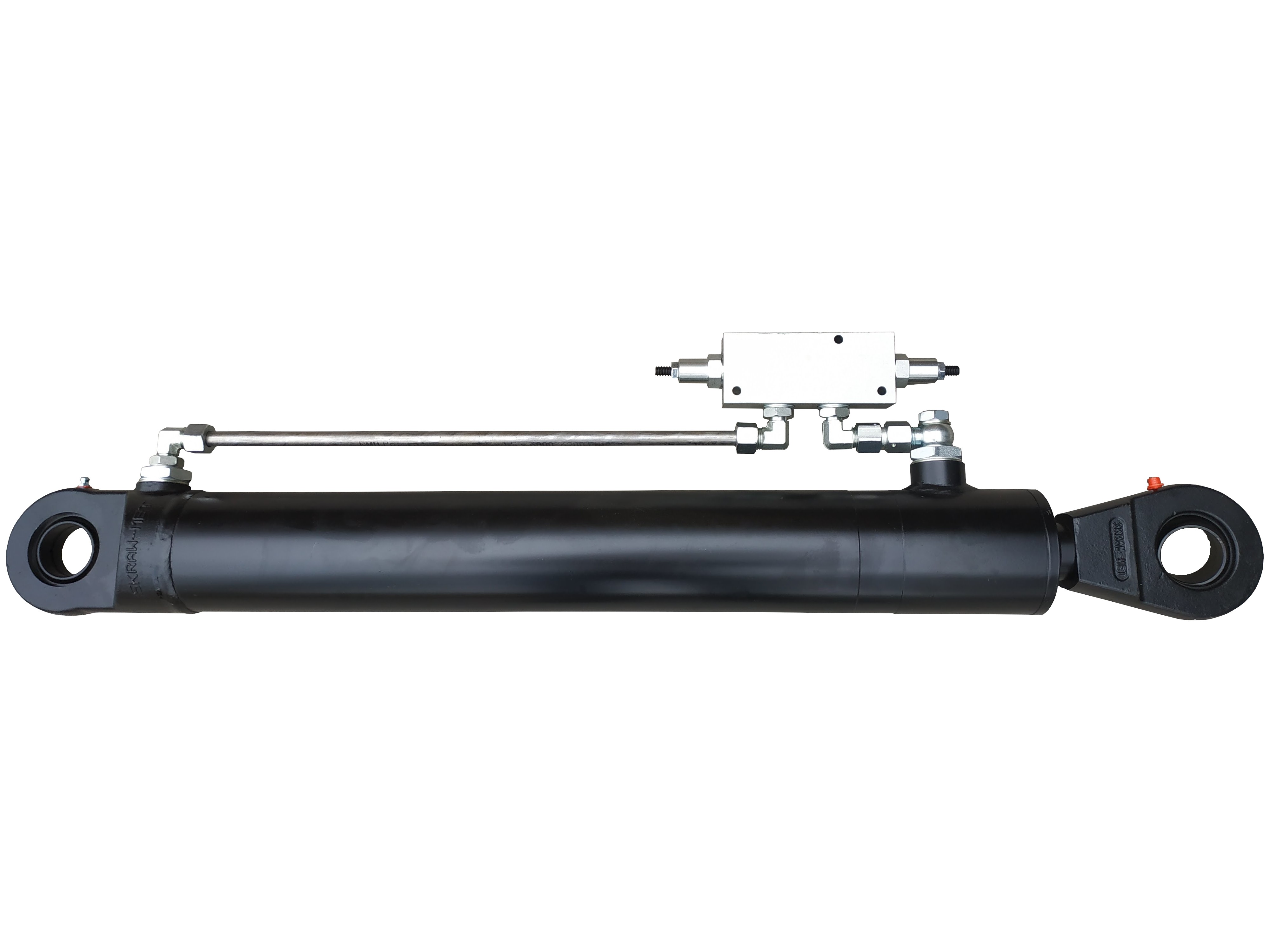

Zawór przeciążeniowo-zwrotno-hamujący

Zawór zwrotno-hamujący bliźniaczy używany jest do kontroli ruchu odbiornika oraz jego blokowania w obu kierunkach, co umożliwia kontrolowane opuszczanie ładunku oraz ograniczenie maksymalnego ciśnienia w przypadku szoku spowodowanego niekontrolowanym ruchem, przeciążeniem lub nagłym manewrem.

Ustawienie zaworu musi być przynajmniej 1,3 razy większe od ciśnienia roboczego, aby zawór został zamknięty nawet przy ciśnieniu roboczym.

Przyłącz V1 i V2 do linii zasilającej oraz C1 i C2 do odbiornika.

Materiał: stal galwanizowana

Specyfikacja Techniczna:

• Typ SBV-D-06
• Przyłącze BSP: 3/8"
• Proporcja ciśnienia sterującego: 1:4,5
• P maks (bar): 350
• Q maks (l/min): 40
• H (mm): 32
• H1 (mm): 28
• H2 (mm): 60
• L (mm): 150
• L1 (mm): 248
• L2 (mm): 50
• L3 (mm): 110
• L4 (mm): 30
• L5 (mm): 50
• L6 (mm): 44
• S (mm): 30
