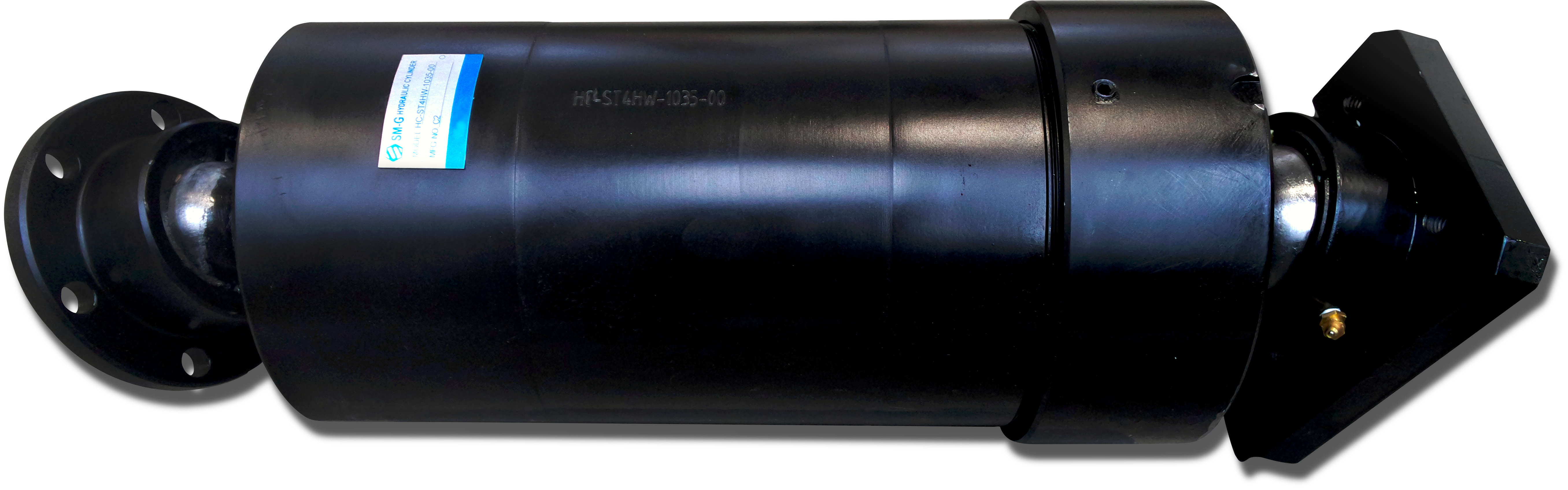

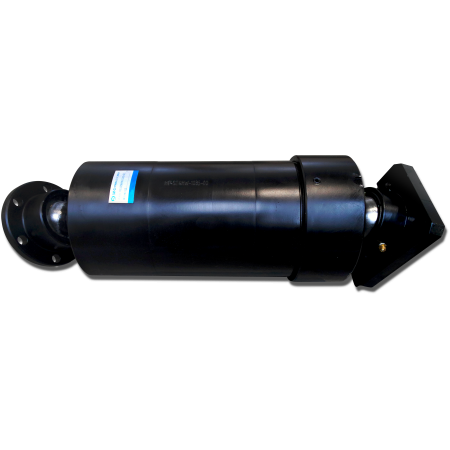

SIŁOWNIK HYDRAULICZNY TELESKOPOWY O SKOKU 1035 (DO URSUSA) WRAZ Z GNIAZDEM

KOD SKRAW-MET:[1007]

Producent: SM-G (Skraw-MET GROUP)

Symbol: ST-4 1035 (HC-ST4HW-1035-00)

_________________________________________________________

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru.

Posiadamy również gniazda tego siłownika (które posiadają wkłady żeliwne dużo lepsze od wkładek plastikowych) oraz zabezpieczenia.

Siłownik posiada dwie kule na których osadzone są gniazda, zasilanie olejowe w kuli.

Stosowany w przyczepach URSUS, METALTECH, PRONAR oraz pojazdach specjalistycznych.

Udźwig siłownika to aż do 12 ton.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

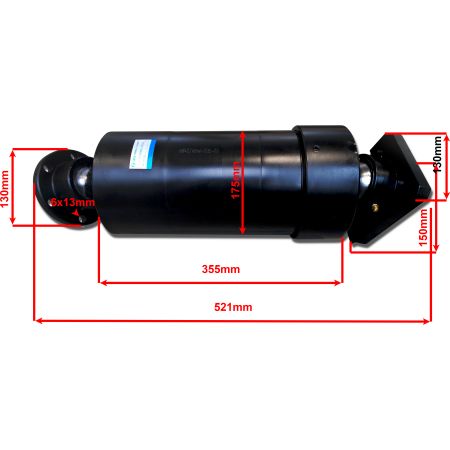

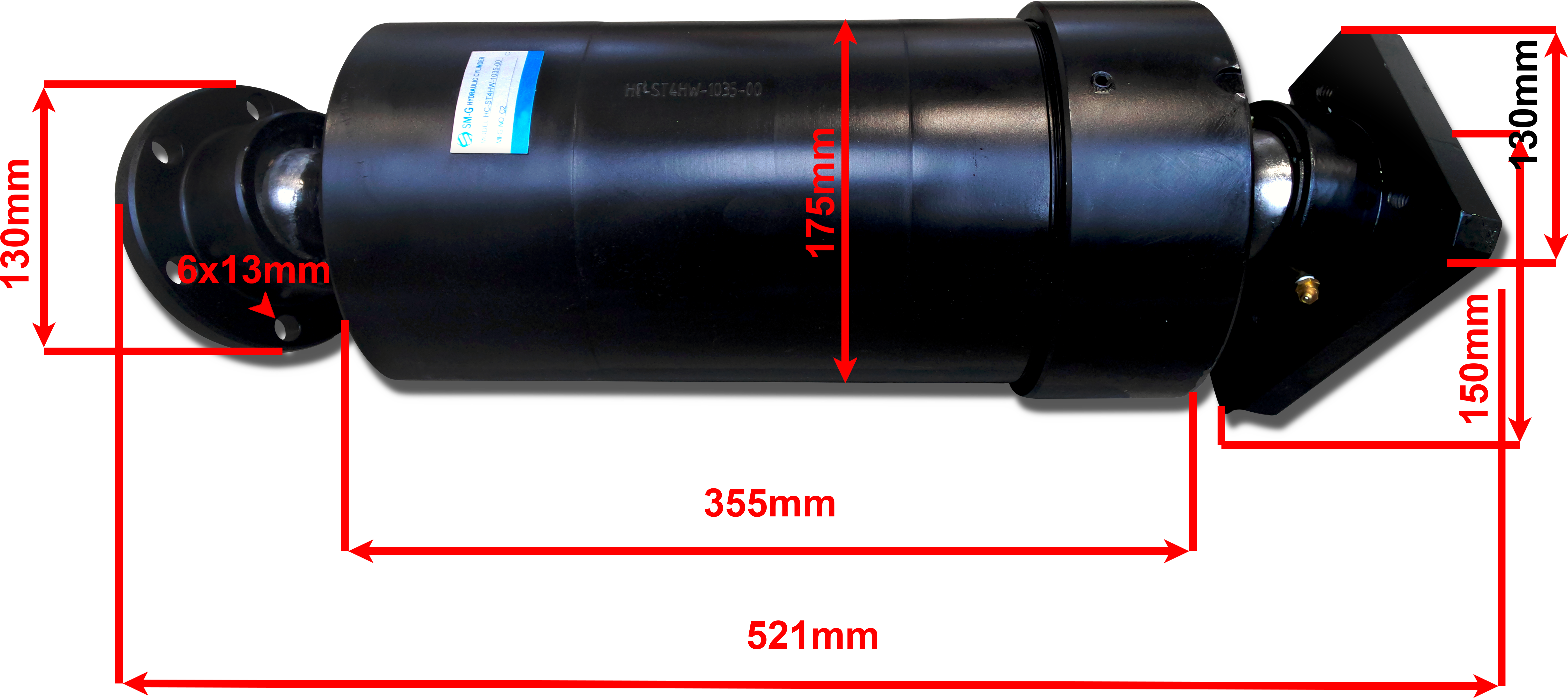

Specyfikacja techniczna:

Siłownik czterostopniowy

• Długość siłownika złożonego 520 mm,
• Całkowita długość siłownika po rozłożeniu 1555 mm,
• Skok siłownika 1035 mm,
• Średnica siłownika zewnętrzna 170 mm,
• Przyłącze olejowe gwint zewnętrzny M27x2

Maksymalne ciśnienie robocze : 180bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków : 0,5m/s

Dopuszczalna temperatura otoczenia -40 do +60°C

Dopuszczalna temperatura oleju -15 do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralneg
