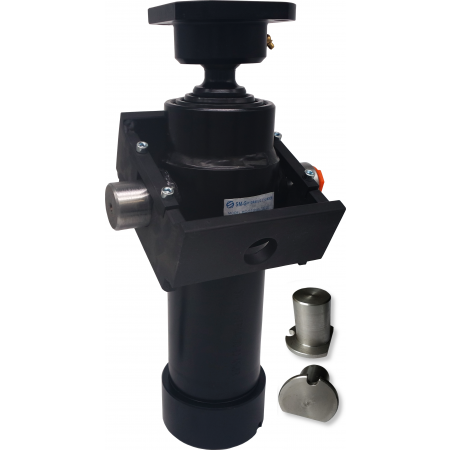

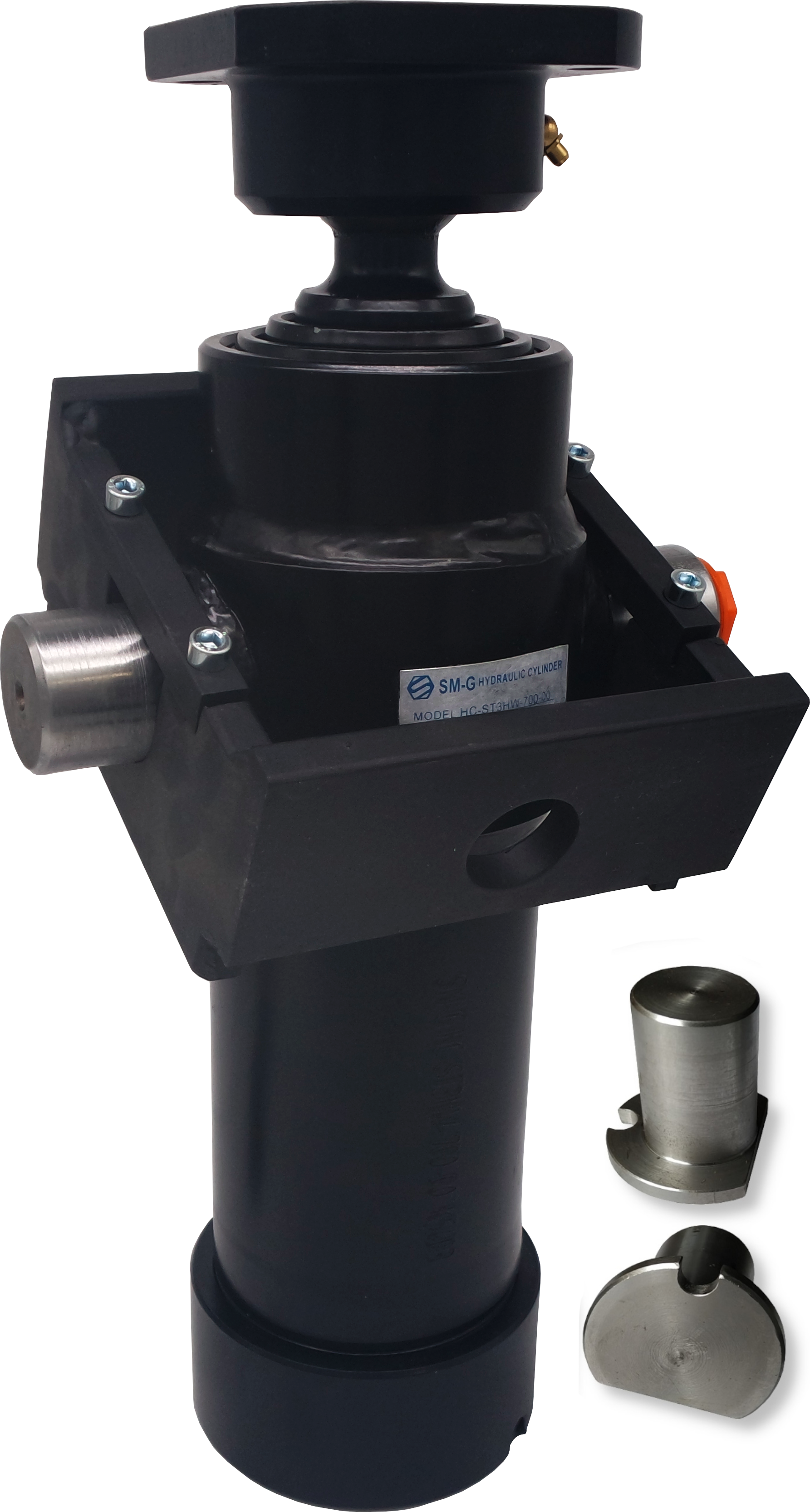

Siłownik hydrauliczny o skoku 700 mm wraz z gniazdem oraz kołyską.

KOD SKRAW-MET:[7191]

Producent: SM-G (SKRAW-MET GROUP)

Siłownik o udźwigu do 5 Ton montowany w przyczepkach, samochodach dostawczych i pojazdach specjalistycznych.

Ze względu na swoją budowę stosowany w przyczepach wywrotek z wywrotem na 3 strony (na tył i boki)

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

Specyfikacja Techniczna:

Siłownik 3-stopniowy

• Siłownik mocowany na sworznie mocujące fi 40 mm
• Długość siłownika złożonego: 395 mm
• Skok tłoka: 700 mm
• Całkowita długość siłownika po rozłożeniu: 1095 mm
• Średnica siłownika: 95 mm
• Wyjście na króćce: M22x1,5

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 2,5L

Dopuszczalna temperatura otoczenia -40 do +60°C

Dopuszczalna temperatura oleju -15 do +80­°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

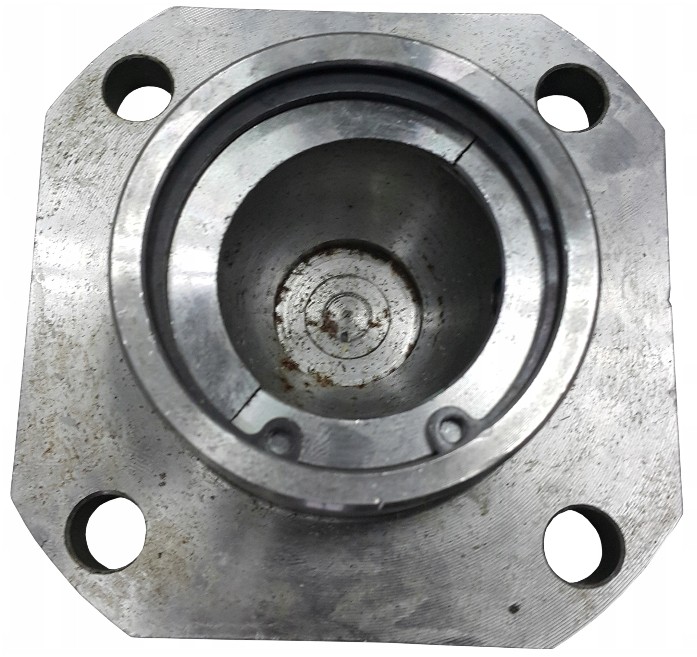

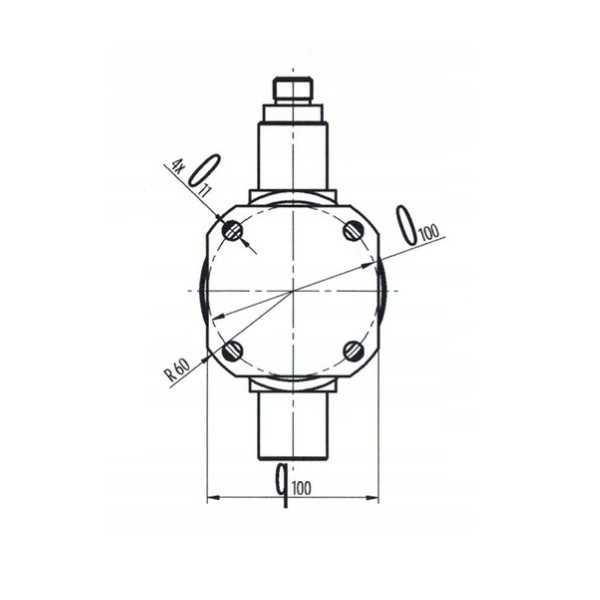

Gniazdo FI 45 mm do siłownika hydraulicznego

KOD SKRAW-MET:[1515]

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych , posiadających wywrot.

Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Mocowanie siłownika (kołyska)

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrot przyczepy.

Specyfikacja techniczna:

• Szerokość wewnętrzna: 135 mm x 121 mm.
