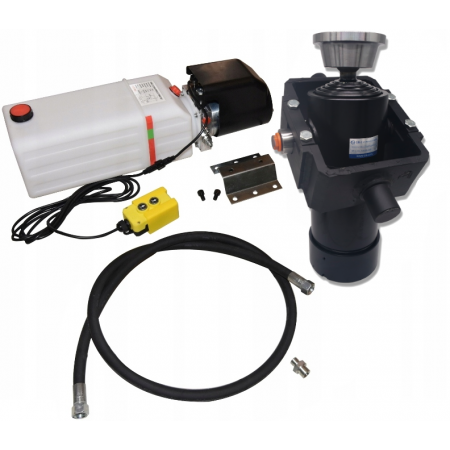

Gotowy zestaw hydrauliczny wywrotu na 3 strony
24V 2,5kW o skoku 1200 mm
KOD SKRAW MET: [7201]
Producent: SM-G (SKRAW MET GROUP)
Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.
Elementy zastosowane w zestawie zostały wytworzone z tylko i wyłącznie wysokiej jakości materiałów co gwarantuje długą, niezawodną i bezawaryjną pracę zestawu wywrotu.

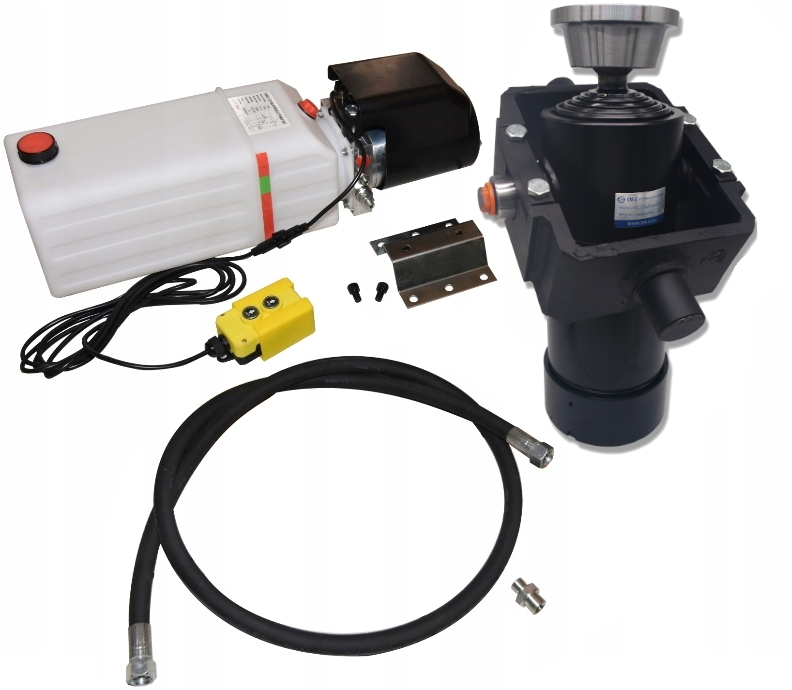

W skład zestawu wchodzą:
- agregat hydrauliczny (pompa 24V 2,5 kW, zbiornik 13L, pilot)
- siłownik hydrauliczny 5-stopniowy, skok 1200 mm, udźwig do 10T
- wzmacniana kołyska FI40
- przewód hydrauliczny o długości 1,5m (1/2" - 2SN - 1/2" - DN13)
- nypel łączący agregat z przewodem G1/2" - G3/8"
Kompletny zestaw gotowy do pracy.
Siłownik Hydrauliczny o skoku 1200
mm wraz z gniazdem i kołyską
Producent: SM-G (SKRAW-MET GROUP)
Warto wiedzieć dokonując wyboru dostawcy siłownika
Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru.
_____________________________________________
Dzięki swojej budowie w postaci 5 wysuwów siłownik doskonale sprawdza się w pojazdach/maszynach z wywrotem na 3 strony (tył i boki) - z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.
Istnieje możliwość kupienia zestawu bez kołyski co daje możliwość wywrotu tylko na tył.
Siłownik montowany w przyczepkach, samochodach ciężarowych oraz dostawczych pojazdach specjalistycznych.
Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Wersja wzmocniona maksymalny udźwig 10 ton.
Słowo o teleskopach
Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.
Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.
Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).
Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

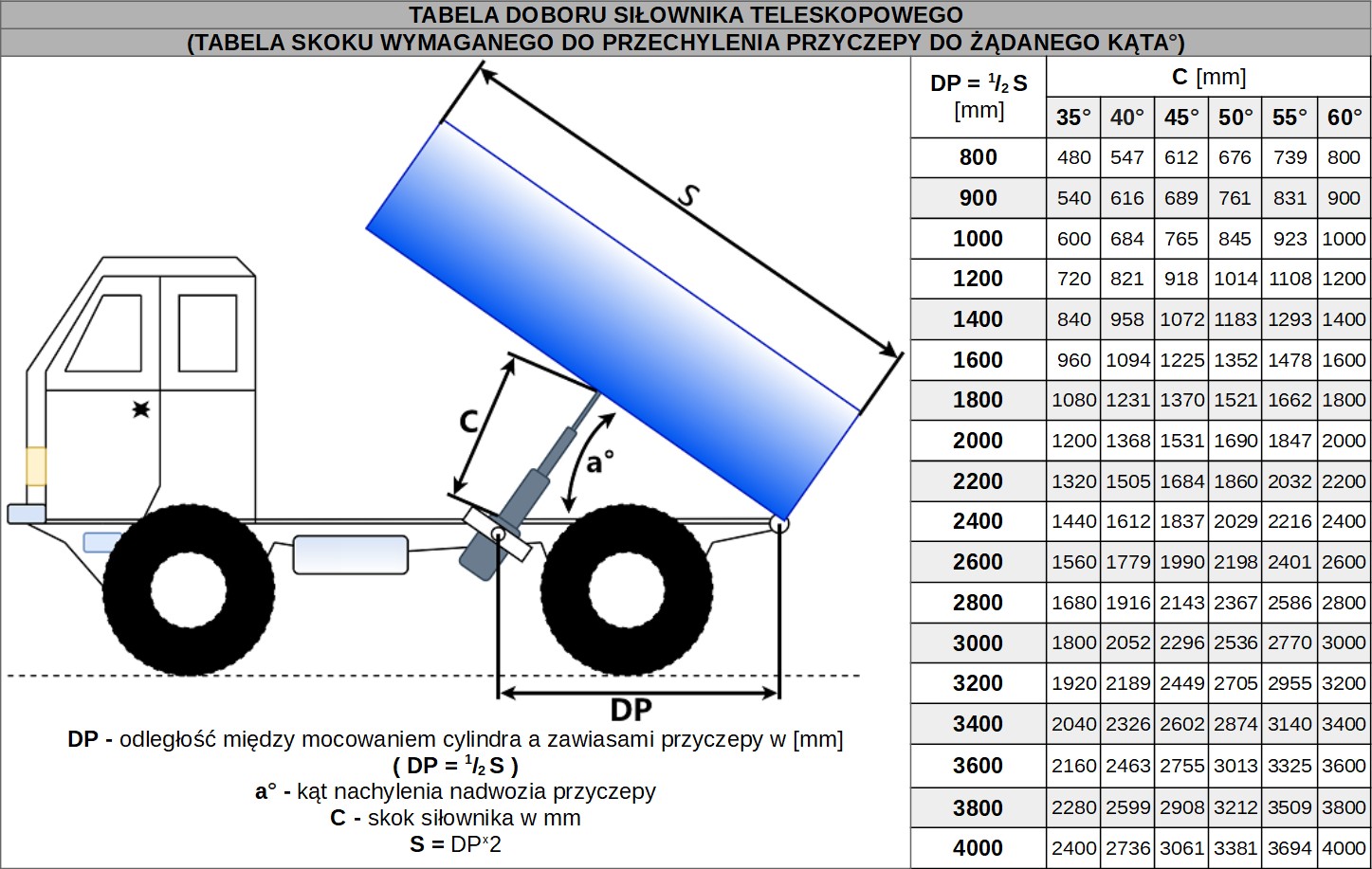

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:
Specyfikacja Techniczna:

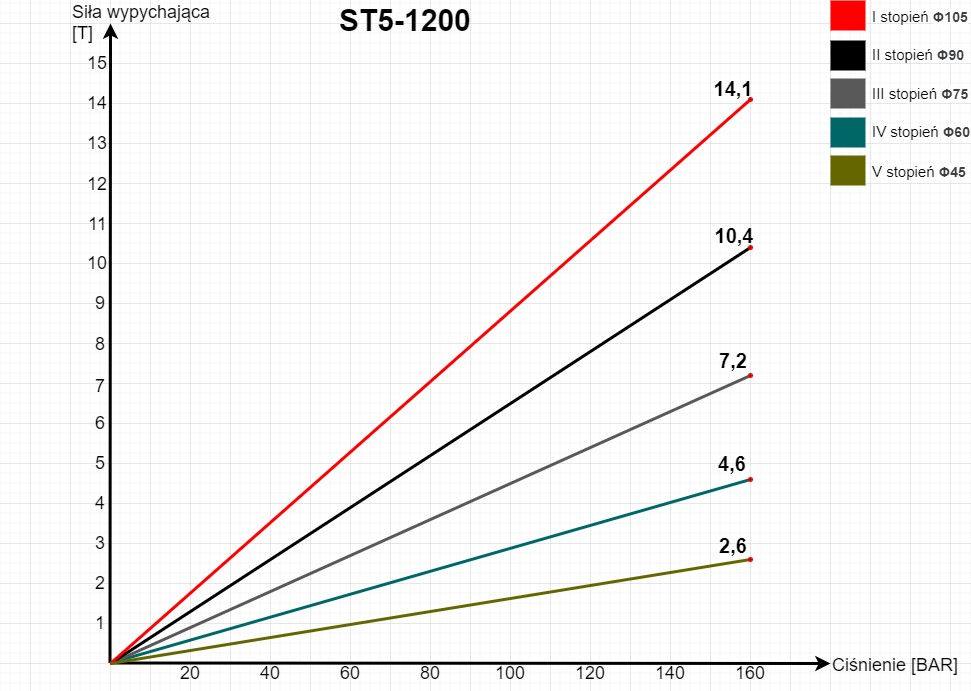

Siłownik 5-stopniowy
- Siłownik mocowany na sworznie mocujące Φ40 mm
- Długość siłownika złożonego: 413 mm
- Skok tłoka: 1200 mm
- Całkowita długość siłownika po rozłożeniu: 1613 mm
- Średnica siłownika: 128 mm
- Przyłącze olejowe gwint wewnętrzny M22x1,5
Prędkość max. tłoczysk: 0,5 m/s
Ciśnienie rozruchu: 0,5 MPa
Maksymalne ciśnienie robocze: 160bar
Zapotrzebowanie oleju: 5,7L
Dopuszczalna temperatura otoczenia: -40°C do +60°C
Dopuszczalna temperatura oleju: -15°C do +80°C
Typ dławicy: gwintowana wkręcana w rurę
Tłoczysko: chromowane
Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

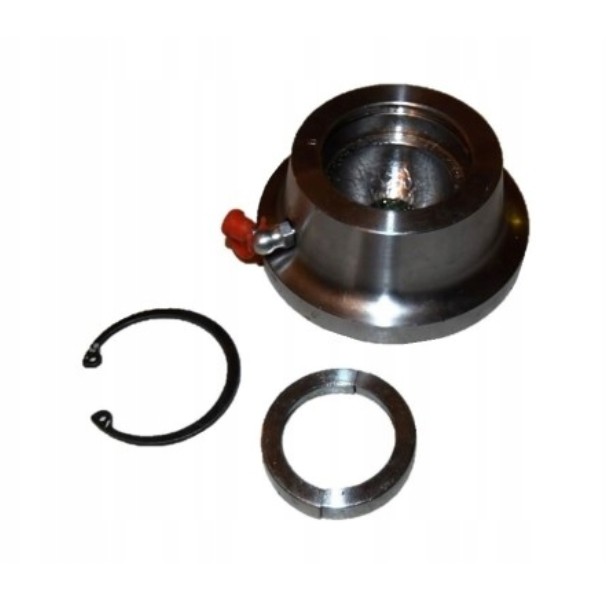

Gniazdo fi 45 mm
Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych, posiadających wywrot.
Specyfikacja techniczna:
- Gniazdo na kulę o średnicy 45 mm.
- Wysokość gniazda 45 mm.
Zabezpieczane dwiema panewkami plus pierścień segera.
Gniazdo smarowane przez kalamitkę,

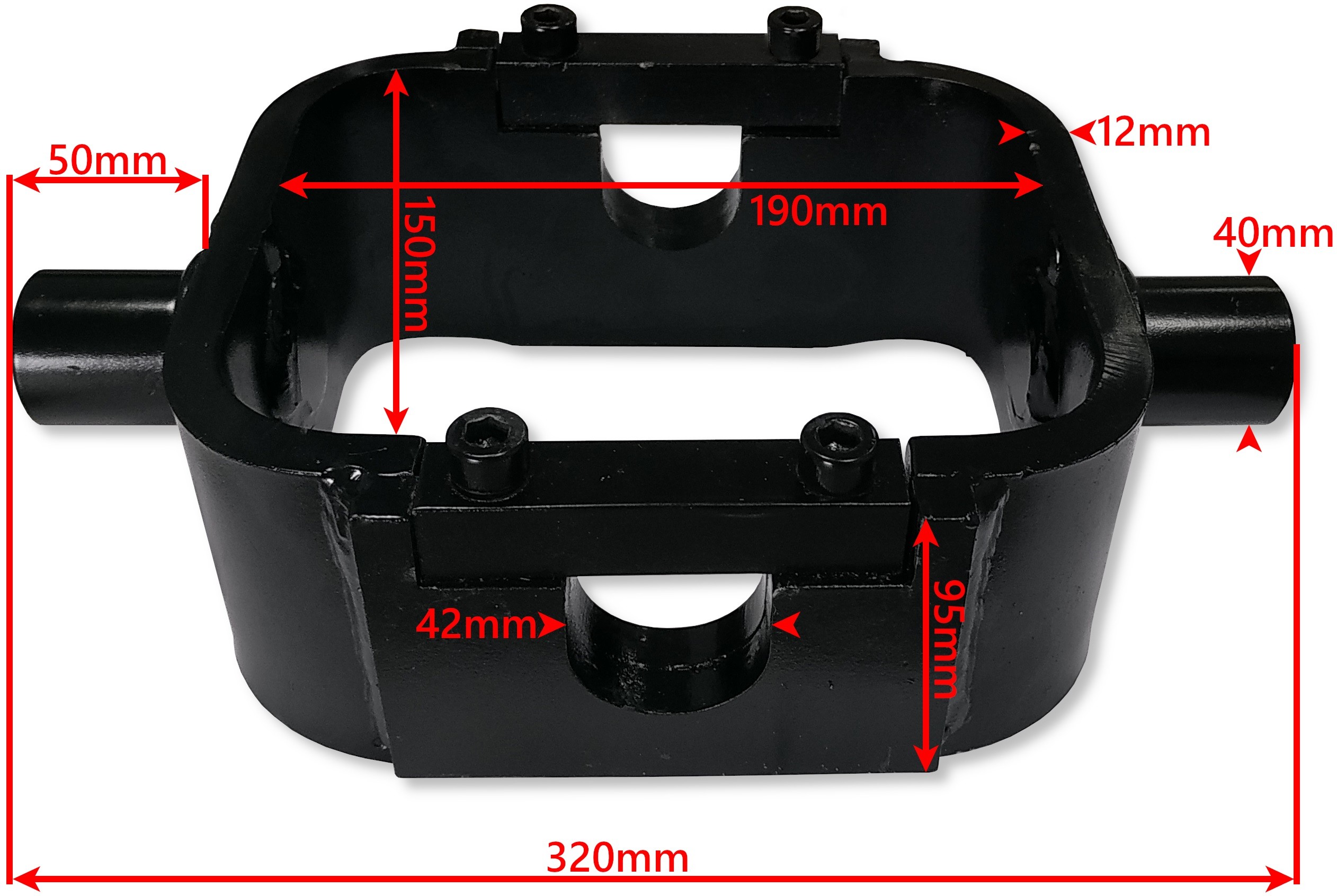

Mocowanie wzmocnione siłownika (kołyska)
Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.
Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrot przyczepy.
Specyfikacja techniczna:
- Waga: 8,5 kg,
- Szerokość wewnętrzna: 190 mm x 150 mm.

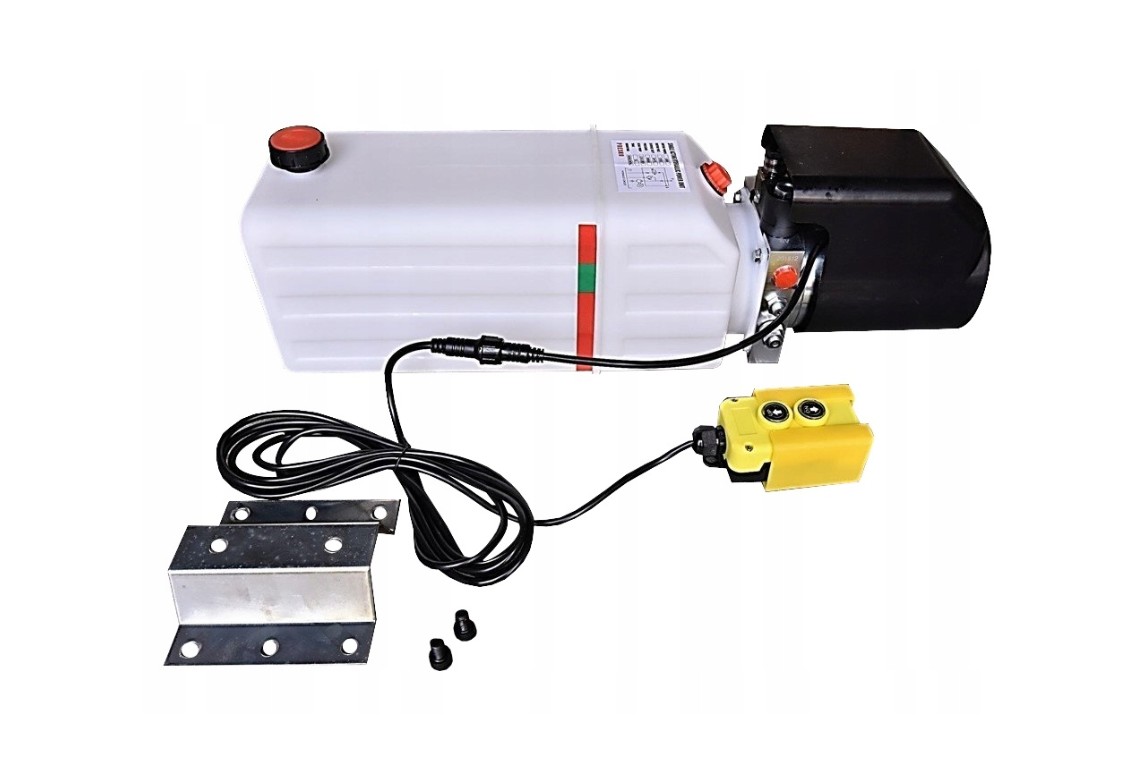

Agregat hydrauliczny 24V 2,5kW
Producent: SM-G (SKRAW MET GROUP)
Umożliwia sterowanie siłownikiem jednostronnego działania.
Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.
Agregat jest kompletny i gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.
Zastosowanie:
Agregat doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.
Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.
Specyfikacja techniczna:
- Moc silnika: 2,5 kW
- Napięcie elektryczne: 24 V
- Pojemność zbiornika oleju: 13 L
- Maksymalne ciśnienie pracy: 180 bar
- Wydajność pompy: 2,6 cm3/obrót, w tym zestawie 7L/min do 12L/min
- Przyłącze gwint wewnętrzny: 3/8"
- Zawór przelewowy (bezpieczeństwa): TAK
Wymiary:
- Długość agregatu: 780 mm
- Długość zbiornika: 545 mm
- Szerokość agregatu: 170 mm
- Szerokość zbiornika: 170 mm
- Wysokość agregatu: 200 mm
- Wysokość zbiornika (od podstawy do czubka korka): 205 mm
W skład agregatu wchodzi:
- pompa
- silnik elektryczny
- płyta łącząca
- zbiornik
- pilot sterujący
Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.
Na każdym agregacie jest naklejony schemat działania układu hydraulicznego.
___________________________________________________
Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.
Kolor pilota jest zależny od aktualnej dostawy.
Przewód hydrauliczny zakuty wraz z nyplami
Typ: AA 13\2\1500\1/2-1/2
Przewód zbrojony dwoma oplotami, jest elastyczny i odporny na warunki atmosferyczne.
Zastosowanie:
Węże hydrauliczne doskonale sprawdzają się w maszynach i urządzeniach zasilanych hydraulicznie. Mogą być wykorzystywane w rolnictwie, sadownictwie, leśnictwie czy budownictwie.
Przewody hydrauliczne ciśnieniowe są samo uszczelniające po ich dokręceniu. Służą do połączenia poszczególnych komponentów układów hydraulicznych min: siłowników, rozdzielaczy, zbiorników czy silników.
Dzięki uniwersalności może być stosowany w każdym układzie o maksymalnym ciśnieniu oleju 275 bar i przepływie do 80L/min. Jest przeznaczony do pracy wewnątrz i na zewnątrz.
Specyfikacja techniczna:
Typ zakuć: AA (z dwóch stron proste nakrętki z gwintem wewnętrznym)
- Gwinty wewnętrzne: G1/2"
- Średnica wewnętrzna przelotu: DN13 = 13 mm
- Średnica zewnętrzna węża: 21.2 mm (+/- 0.3 mm)
- Ilość oplotów: 2
- Długość przewodu z zakuciami: 1500 mm
- Ciśnienie maksymalne: 275 bar
- Maksymalny przepływ: 80 L/min
Wąż zakuty i gotowy do montażu.
