FALOWNIK SKALARNY JEDNOFAZOWY

KOD SKRAW-MET: [3373]

Producent: INVT

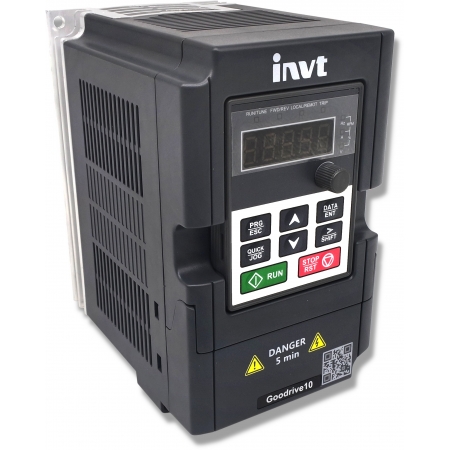

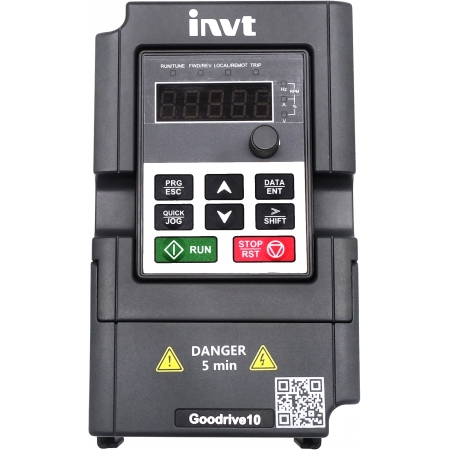

Model: Goodrive 10 — GD10-0R2G-S2-B

Falowniki wysokiej jakości - przeznaczone do regulacji prędkości obrotowej w silnikach elektrycznych. Zapewniają precyzyjne sterowanie oraz długoletnią i bezawaryjną pracę.

Główne cechy:

• kompaktowy
• funkcjonalny
• doskonały stosunek jakości do ceny
• niezawodny

Prosta obsługa, małe wymiary oraz rozbudowane peryferia pozwalają na niezależną pracę lub pracę jako element większego systemu sterującego.

W standardzie panel sterowania z możliwością odłączenia - port komunikacyjny, wbudowana jednostka hamująca.

Dla bardziej zaawansowanych instalacji falownik jest wyposażony w port RS485 z obsługą protokołu ModbusRTU.

Falowniki te doskonale współgrają z takimi podzespołami jak: silniki, pompy, wentylatory, przenośniki taśmowe i wiele innych.

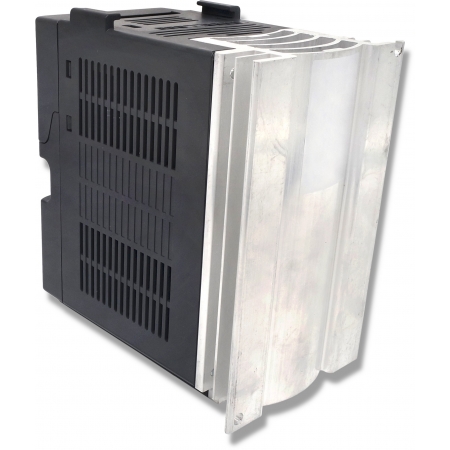

Produkt posiada solidną obudowę oraz mocowanie do płyty montażowej.

Zaciski do podłączenia przewodów zasilających i silnikowych oraz obwodów sterowania są dobrej jakości i nie sprawiają problemów z podłączeniem przewodów o adekwatnych przekrojach.

Opis zacisków jest czytelny i niebudzący wątpliwości dla instalatora.

Przemyślane, pogrupowane menu nastaw i przejrzysta instrukcja sprawia, że zaprogramowanie przemiennika do danej aplikacji nie sprawia kłopotów.

Specyfikacja techniczna:

Napięcie wejściowe i częstotliwość: 1F 220V (-15%) ~ 240V (+10%) 4,9A ; 47 do 63Hz

Znamionowy prąd wyjściowy: 1,6A

Moc wyjściowa: 0,2kW

Częstotliwość wyjściowa: 0 - 400Hz

Przeciążalność:

- 150% prądu znamionowego: 1 minuta

- 180% prądu znamionowego: 10 sekund

- 200% prądu znamionowego: 1 sekunda

Metoda sterowania: Skalarne U/f

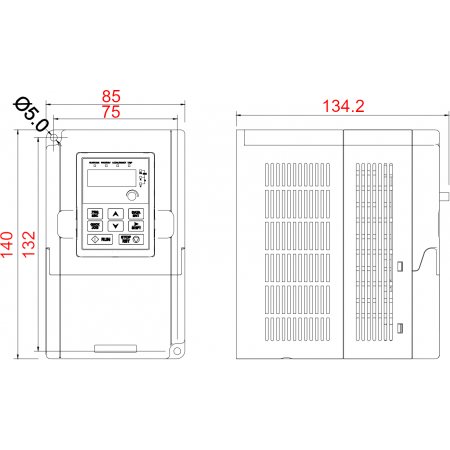

Sposób montażu: wiszący, pionowy

Moduł hamujący: wbudowany

Temperatura otoczenia: od -10°C do 50°C

(powyżej 40°C redukcja prądu wyjściowego)

Stopień ochrony: IP00

Charakterystyka:

• Maksymalna częstotliwość wyjściowa 400Hz
• Komunikacja RS485 z protokołem ModbusRTU
• Separacja galwaniczna wejść/wyjść od procesora sterującego

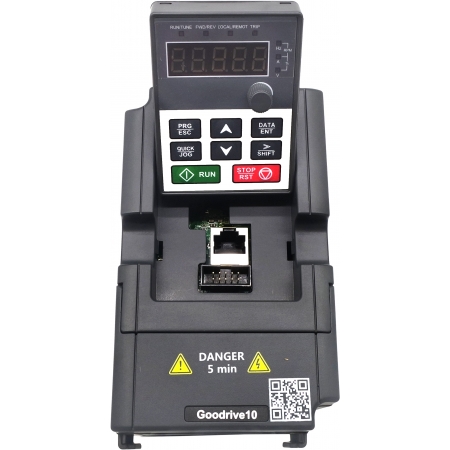

• Zdejmowany panel operatorski z niezawodnym wyświetlaczem typu LED (można sterować pracą falownika np. z drzwi szafy sterowniczej)
• Wbudowany regulator PID umożliwia automatyczne sterowanie np. pompami i wentylatorami
• Wbudowany moduł hamujący (czoper hamowania)
• Sterowanie dwu i trójprzewodowe
• Szeroka gama zabezpieczeń
• Historia 5 ostatnich stanów awaryjnych z pamięcią parametrów pracy z 3 ostatnich wyłączeń awaryjnych
• Sterowanie skalarne z programowaną charakterystyką U/f
• Funkcja hamowania prądem stałym
• Funkcja trawersu
• Funkcja uśpienia falownika

Zadawanie prędkości:

• wbudowanym na panelu potencjometrem
• przyciskami óra/dół na panelu operatorskim
• przez wejście analogowe listwy zaciskowej
• przez nastawę prędkości predefiniowanej
• zaciskami listwy - 16 częstotliwości predefiniowanych
• przez pracę manewrową JOG
• przez komunikację w standardzie Modbus
• wejściami cyfrowymi – motopotencjometr

Wejścia i wyjścia cyfrowe:

• logika ujemna, zakres napięć 24VDC
• 4 wejścia cyfrowe stałe
• 1 wejście lub wyjście z otwartym kolektorem (do wyboru)
• programowalne funkcje wejść i wyjść cyfrowych, w tym funkcja licznika
• 1 wyjście przekaźnikowe zwierne (NO) wielofunkcyjne
• możliwość dowolnego kształtowania polaryzacji wejść/wyjść (słowem bitowym)

Wejścia /wyjścia analogowe:

• 1 wejście analogowe, domyślnie 0-10V, ustawiany typ wejścia – napięciowe lub prądowe. Skalowanie charakterystyki wejścia według potrzeb przez podanie współrzędnych początku i końca zakresu wejścia
• 1 wyjście analogowe 0-10 lub 0-20mA, ustawiana charakterystyka wyjścia, wybierana zmienna monitorowana
• wbudowany potencjometr podłączony do niezależnego wewnętrznego wejścia (zaciski nie wyprowadzone na listwę), ustawiana charakterystyka jak dla pozostałych wejść analogowych
