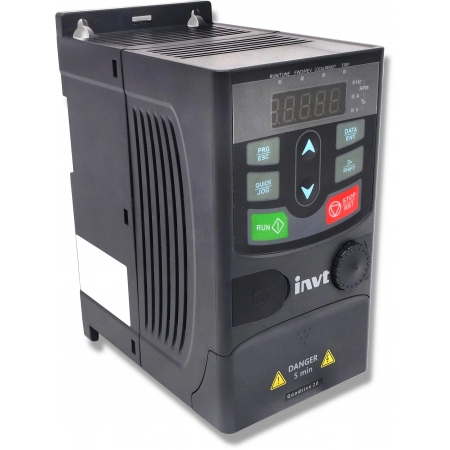

FALOWNIK WEKTOROWY JEDNOFAZOWY

KOD SKRAW-MET: [3381]

Producent: INVT

Model: Goodrive 20 — GD20-0R7G-S

Falowniki wysokiej jakości - przeznaczone do regulacji prędkości obrotowej w silnikach elektrycznych. Zapewniają precyzyjne sterowanie oraz długoletnią i bezawaryjną pracę.

Główne cechy:

• kompaktowy
• funkcjonalny
• doskonały stosunek jakości do ceny
• niezawodny

Prosta obsługa, małe wymiary oraz rozbudowane peryferia pozwalają na niezależną pracę lub pracę jako element większego systemu sterującego.

W standardzie panel sterowania z możliwością podłączenia do sieci - port komunikacyjny, wbudowana jednostka hamująca.

Dla bardziej zaawansowanych instalacji falownik jest wyposażony w port RS485 z obsługą protokołu ModbusRTU.

Falowniki te doskonale współgrają z takimi podzespołami jak: silniki, pompy, wentylatory, przenośniki taśmowe i wiele innych.

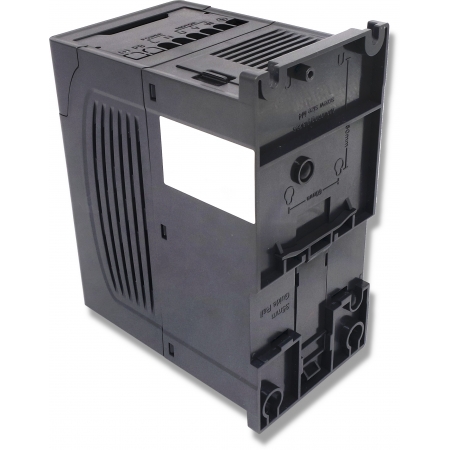

Produkt posiada solidną obudowę oraz mocowanie do płyty montażowej.

Zaciski do podłączenia przewodów zasilających i silnikowych oraz obwodów sterowania są dobrej jakości i nie sprawiają problemów z podłączeniem przewodów o adekwatnych przekrojach.

Opis zacisków jest czytelny i niebudzący wątpliwości dla instalatora.

Przemyślane, pogrupowane menu nastaw i przejrzysta instrukcja sprawia, że zaprogramowanie przemiennika do danej aplikacji nie sprawia kłopotów.

Specyfikacja techniczna:

Napięcie wejściowe i częstotliwość: 1F 200V (-15%) ~ 240V (+10%) 9,3A ; 50 do 60Hz

Znamionowy prąd wyjściowy: 4,2A

Moc wyjściowa: 0,75kW

Częstotliwość wyjściowa: 0 - 400Hz

Przeciążalność:

- 150% prądu znamionowego: 1 minuta

- 180% prądu znamionowego: 10 sekund

- 200% prądu znamionowego: 1 sekunda

Metoda sterowania: Skalarne U/f, Wektorowe SVC

Sposób montażu: na ścianie, na szynie

Moduł hamujący: wbudowany

Temperatura otoczenia: od -10°C do 50°C

(powyżej 40°C redukcja prądu wyjściowego)

Stopień ochrony: IP20

Charakterystyka:

• Maksymalna częstotliwość wyjściowa 400Hz
• Komunikacja RS485 z protokołem ModbusRTU
• Funkcja regulacji momentu
• Szeroka gama zabezpieczeń
• Historia 5 ostatnich stanów awaryjnych z pamięcią parametrów pracy z 3 ostatnich wyłączeń awaryjnych
• Wbudowany specjalny tryb regulacji napięcia wyjściowego niezależnie od ustawionego U/f
• Funkcja lotnego startu doskonale sprawdzająca się przy starcie z wirującym obciążeniem, np. wentylatorem

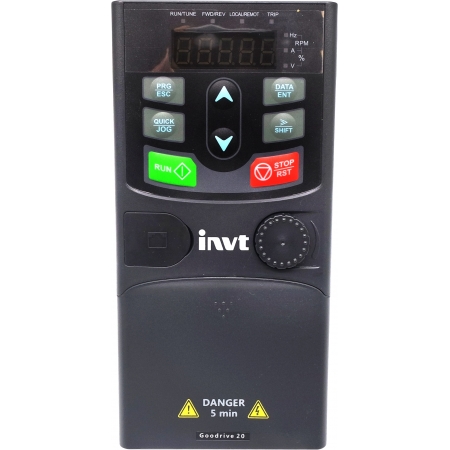

• Zdejmowany panel operatorski z wyświetlaczem typu LED (można sterować pracą falownika np. z drzwi szafy sterowniczej)
• Wbudowany filtr przeciwzakłóceniowy EMC kategorii C3 z możliwością odłączenia kondensatorów Y filtra dla zmniejszenia prądów upływowych (przeciwdziała niepożądanemu wyzwalaniu wyłączników różnicowoprądowych)
• Wbudowany regulator PID z funkcją uśpienia umożliwia automatyczne sterowanie np. pompami i wentylatorami,
• Wbudowany moduł hamujący (czoper hamowania)
• Sterowanie dwu- i trójprzewodowe
• Licznik czasu pracy

Zadawanie prędkości:

• wbudowanym na panelu potencjometrem
• przyciskami góra/dół na panelu operatorskim
• przez wejście analogowe listwy zaciskowej
• przez nastawę prędkości predefiniowanej
• zaciskami listwy - 16 prędkości predefiniowanych
• przez pracę manewrową JOG
• przez komunikację w standardzie Modbus
• wejściem cyfrowym impulsowym HDI
• wejściami cyfrowymi – moto potencjometr

Wejścia i wyjścia cyfrowe:

• 4 wejścia cyfrowe stałe, z ustawianą logika wejść:w dodatnią lub ujemną, zakres napięć 24VDC
• 1 szybkie wejście cyfrowe HDI, 24VDC
• programowalne funkcje wejść i wyjść cyfrowych, w tym funkcja licznika
• 1 wyjście przekaźnikowe przełączające (SPDT), wielofunkcyjne
• możliwość dowolnego kształtowania polaryzacji wejść/wyjść (słowem bitowym)

Wejścia i wyjścia analogowe:

• 2 wejścia analogowe, domyślnie 0-10V, ustawiany typ wejścia - napięciowe lub prądowe. Skalowanie charakterystyki  wejścia według potrzeb przez podanie współrzędnych początku i końca zakresu wejścia
• 2 wyjścia analogowe 0-10 lub 0-20mA, ustawiana charakterystyka wyjścia, wybierana zmienna monitorowana
• wbudowany potencjometr podłączony do niezależnego wewnętrznego wejścia (zaciski niewyprowadzone na listwę), ustawiana charakterystyka jak dla pozostałych wejść analogowych
