Hydraulika wywrotu 2m SKOK 520 5T 24V BEZPRZEWODOWY KIPRA PRZYCZEPKI + ZAWIASY

Hydraulika wywrotu 2m SKOK 520 5T 24V BEZPRZEWODOWY KIPRA PRZYCZEPKI + ZAWIASY

KOD SKRAW-MET: 7273

Producent: SM-G

Dostępność: Dostępny

Czas wysyłki towaru: 24 godziny (przy przedpłacie od zaksięgowania przelewu!)

Koszt wysyłki: od 0,00 zł

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: 12 Miesięcy

Skok: 520mm

Długość siłownika złożonego mm: 437mm

Całkowita długość siłownika po rozłożeniu mm: 957mm

Udźwig: 5T

Wywrót (3str, tył): NA 3 STRONY

Cena brutto: 2 068,00 zł

Cena netto: 1 681,30 zł

Rata już od: miesięcznie

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

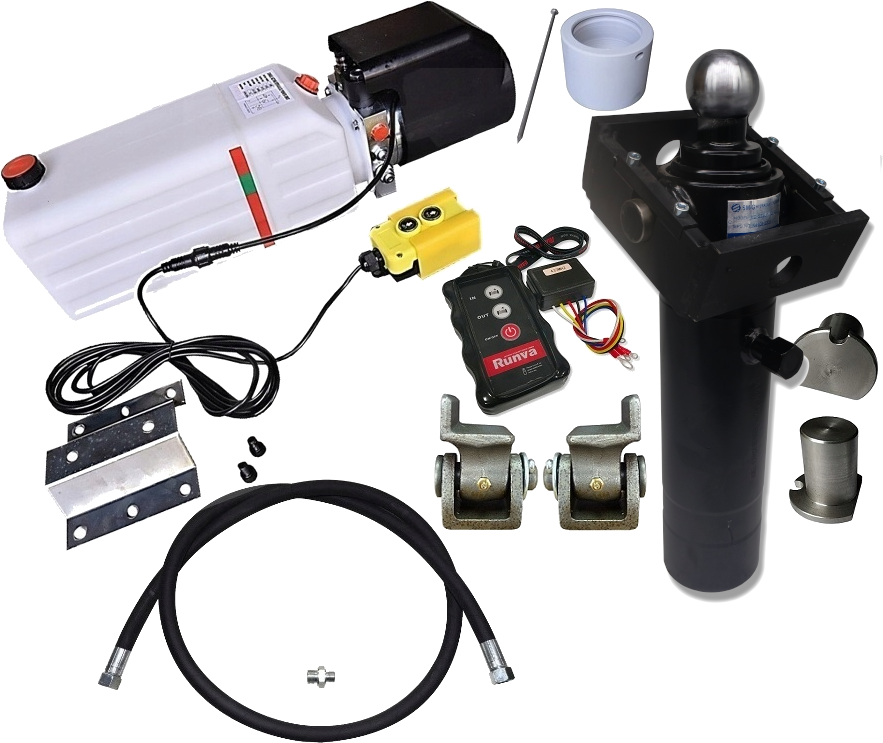

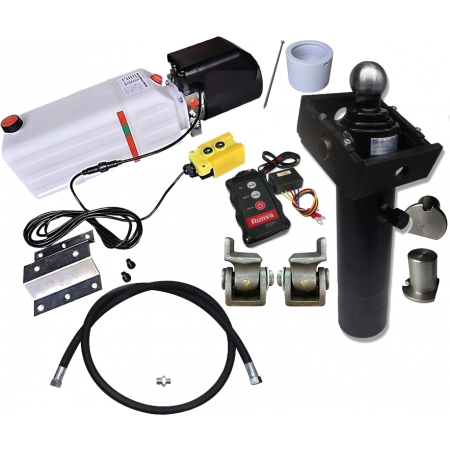

Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 520 mm, kołyską wywrotu na 3 strony i zawiasami tylnego wywrotu BEZPRZEWODOWY

KOD SKRAW-MET:[7273]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach osobowych, dostawczych i ciężarowych, ale również można go wykorzystać w przyczepkach dwukołowych do sadownictwa, przyczepkach dwukołowych samochodowych i innych zabudowach o długości do 2m.

W skład zestawu wchodzi:

agregat hydrauliczny, pompa z siłownikiem 24V 2,0 kW, zbiornik 11l, pilot. [2833]
siłownik hydrauliczny o wysuwie 520mm, o udźwigu do 5 ton. Wysuw 2-stopniowy. [0017]
Gniazdo [0179] i Zabezpieczenie (gwóźdź) [0186]
wąż hydrauliczny M22 - M22, przekrój węża dostosowany do prawidłowego działania zestawu. [2373]
nypel przewodu G3/8" - M22" [1409]
komplet zawiasów tylnego wywrotu [8299]
Pilot sterowania bezprzewodowego [0290]

Kompletny zestaw gotowy do pracy.

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

Siłownik Hydrauliczny CYLINDER TŁOK PRZYCZEPY D-35

Producent: SM-G

Symbol: ST-2 520-00 D35

Siłownik hydrauliczny jednostronnego działania.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Główne zastosowanie tego siłownika to przyczepa D-35, gdzie dwa takie siłowniki umożliwiają wywrót na bok.

Stosowany jest także do remontów i produkcji przyczep o podobnej charakterystyce (np. D-47).

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

alt

Specyfikacja techniczna:

Ilość stopni: dwa
Długość siłownika złożonego 437 mm,
Skok tłoka 520 mm,
Całkowita długość siłownika po rozłożeniu 957 mm,
Średnica pierwszego tłoczyska 60 mm,
Średnica drugiego tłoczyska 75 mm,
Średnica zewnętrzna siłownika 95 mm,
Przyłącze hydrauliczne M22*1,5

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 2L

Dopuszczalna temperatura otoczenia -40 do +60°C

Dopuszczalna temperatura oleju -15 do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Gniazdo FI 52 mm do siłownika hydraulicznego

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych , posiadających wywrot.

Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Specyfikacja techniczna:

Gniazdo na kulę o średnicy 52 mm
Gniazdo posiada 1 otwór na zabezpieczenie (gwóźdź)

Mocowanie siłownika (kołyska) wraz z dwoma sworzniami

[0143]

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.

Mocowanie znajduje zastosowanie w przyczepach D35 oraz D47

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.

Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.

Specyfikacja techniczna:

Szerokość wewnętrzna: 135 mm x 122 mm.

11354.jpg?time=1592225480654

Agregat hydrauliczny

Zasilacz: 24 V. 2,0 kW

W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania. 11346.jpg?time=1592225480655

Na każdym agregacie jest naklejony schemat podłączenia.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Specyfikacja techniczna:

Moc silnika: 2,0 kW

Napięcie elektryczne: 24 V

Pojemność zbiornika oleju: 11 L

Maksymalne ciśnienie pracy: 180 bar

Wydajność pompy: 2,6 cm3/obrót, w tym zestawie 7L/min do 13L/min

Przyłącze gwint wewnętrzny: 3/8"

Długość Agregatu: 650mm
Długość Zbiornika: 440mm
Szerokość Agregatu: 170mm
Szerokość Zbiornika: 170mm
Wysokość Agregatu: 195mm
Wysokość Zbiornika(od podstawy do czubka korka): 205mm

Kolor pilota jest zależny od aktualnej dostawy.

Pilot radiowy bezprzewodowy 12v lub 24v 2-przyciskowy (dwu-funkcyjny) góra-dół

Pilot służy do agregatu hydraulicznego i pochodnych tego typu urządzeń takich jak wciągarki/wyciągarki czy windy załadowcze.

Kompatybilny z większością dostępnych wyciągarek na rynku.

Pilot jest hermetyczny.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w : maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach , ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

W zestawie otrzymują państwo:

pilot bezprzewodowy + osłona na pilot
odbiornik
smycz
bateria 9V

W zestawie znajduje się również intrukcja obsługi/montażu w języku angielskim.

Specyfikacja Techniczna:

napięcie: 12V / 24V
zasięg: do 50 m
obudowa: PCV + ochronna osłona silikonowa
zasilanie: bateria 9V
wymiary pilota: 150 x 80 x 34 mm
wymiary odbiornika: 60 x 44 x 23 mm
długość przewodów: 215 mm

Może działać naprzemiennie z pilotem oryginalnym przewodowym w zasilaczu

1 komplet (2 sztuki) zawiasu do tylnego wywrotu skrzyni ładunkowej wywrotki przyczepy

Specyfikacja techniczna:

Materiał spawalny
Produkt wysokiej jakości
Maksymalny tonaż 4T

alt

Uwaga! Zdjęcia poglądowe, towar może nieznacznie różnić się wizualnie w zależności od dostawy, lecz nie wpływa to na jego parametry oraz specyfikację techniczną!

Informacja GPSR: produkt wprowadzony do obrotu na terenie UE przed 13.12.2024 roku
