Hydraulika wywrotu 520 5T 24V PRZYCZEPKI + ZAWIASY

Hydraulika wywrotu 520 5T 24V PRZYCZEPKI + ZAWIASY

KOD SKRAW-MET: 7319

Producent: SM-G

Dostępność: Dostępny

Czas wysyłki towaru: 24 godziny (przy przedpłacie od zaksięgowania przelewu!)

Koszt wysyłki: od 0,00 zł

Kod producenta: HC-ST2LW-520-00

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: 12 Miesięcy

Cena brutto: 2 296,00 zł

Cena netto: 1 866,67 zł

Rata już od: miesięcznie

Przed zakupem produktu wybierz wymagane opcje.

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

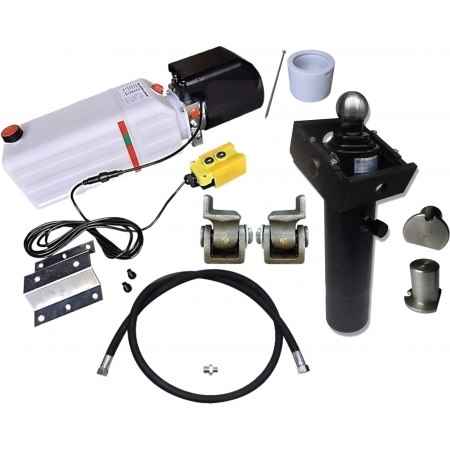

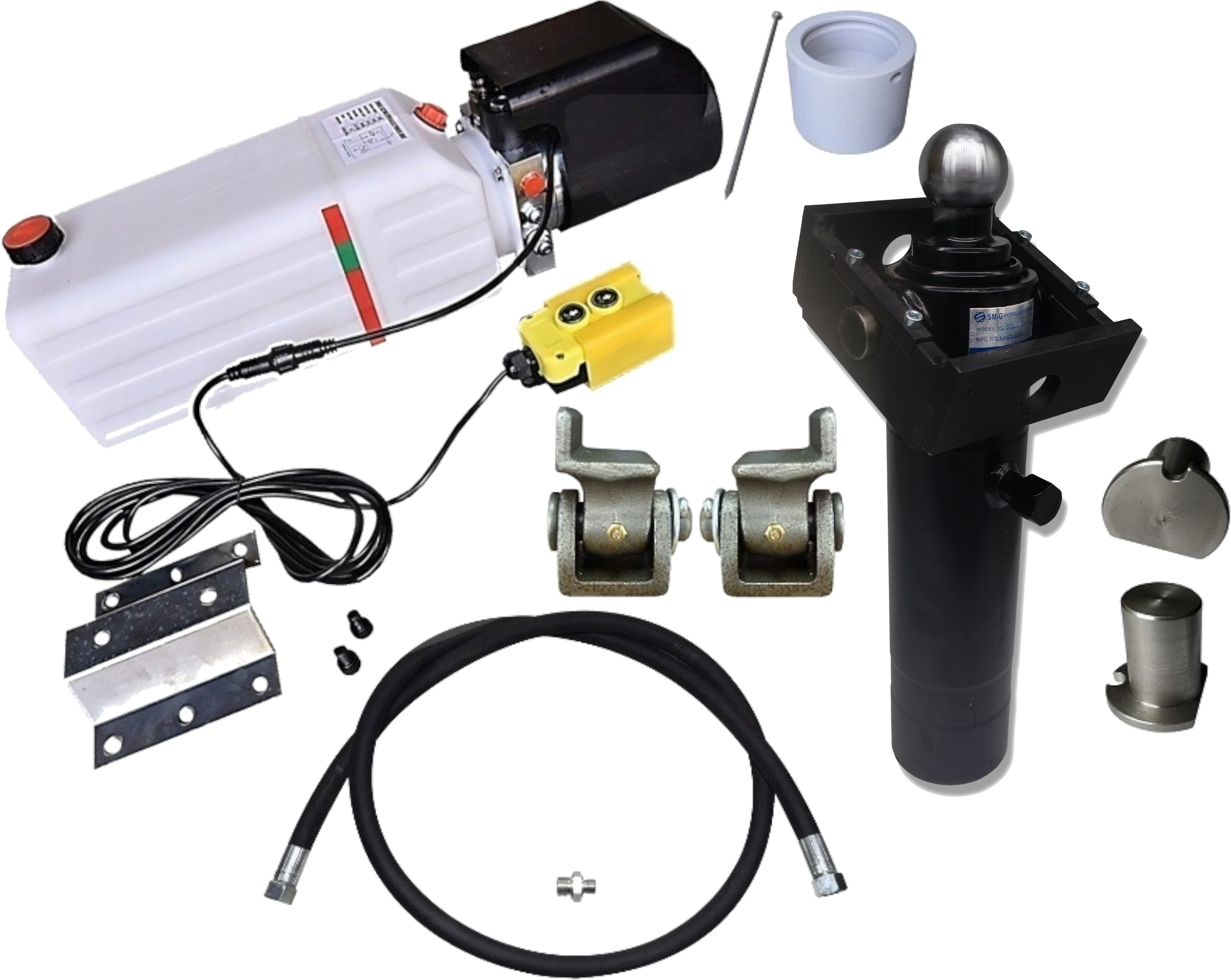

Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 520 mm, kołyską wywrotu na 3 strony i zawiasami tylnego wywrotu

KOD SKRAW-MET: [7319]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach osobowych, dostawczych i ciężarowych, ale również można go wykorzystać w przyczepkach dwukołowych do sadownictwa, przyczepkach dwukołowych samochodowych i innych zabudowach o długości do 2m.

W skład zestawu wchodzi:

agregat hydrauliczny, pompa z siłownikiem 24V 2,0 kW, zbiornik 11l, pilot. [2833]
siłownik hydrauliczny o wysuwie 520mm, o udźwigu do 5 ton. Wysuw 2-stopniowy. [0017]
Gniazdo [0179] i Zabezpieczenie (gwóźdź) [0186]
wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [2373]
nypel przewodu G3/8" - M22" [1409]
komplet zawiasów tylnego wywrotu [8299]

Kompletny zestaw gotowy do pracy.

(Uwaga! Zdjęcie poglądowe, towar może nieznacznie różnić się wizualnie w zależności od dostawy, lecz nie wpływa to na jego parametry oraz specyfikację techniczną!)

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

Siłownik Hydrauliczny CYLINDER TŁOK PRZYCZEPY D-35

Producent: SM-G (Skraw-Met GROUP)

Symbol: HC-ST2LW-520-00

_________________________________________________________

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru.

Siłownik hydrauliczny jednostronnego działania.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Główne zastosowanie tego siłownika to przyczepa D-35, gdzie dwa takie siłowniki umożliwiają wywrót na bok.

Stosowany jest także do remontów i produkcji przyczep o podobnej charakterystyce (np. D-47).

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

alt

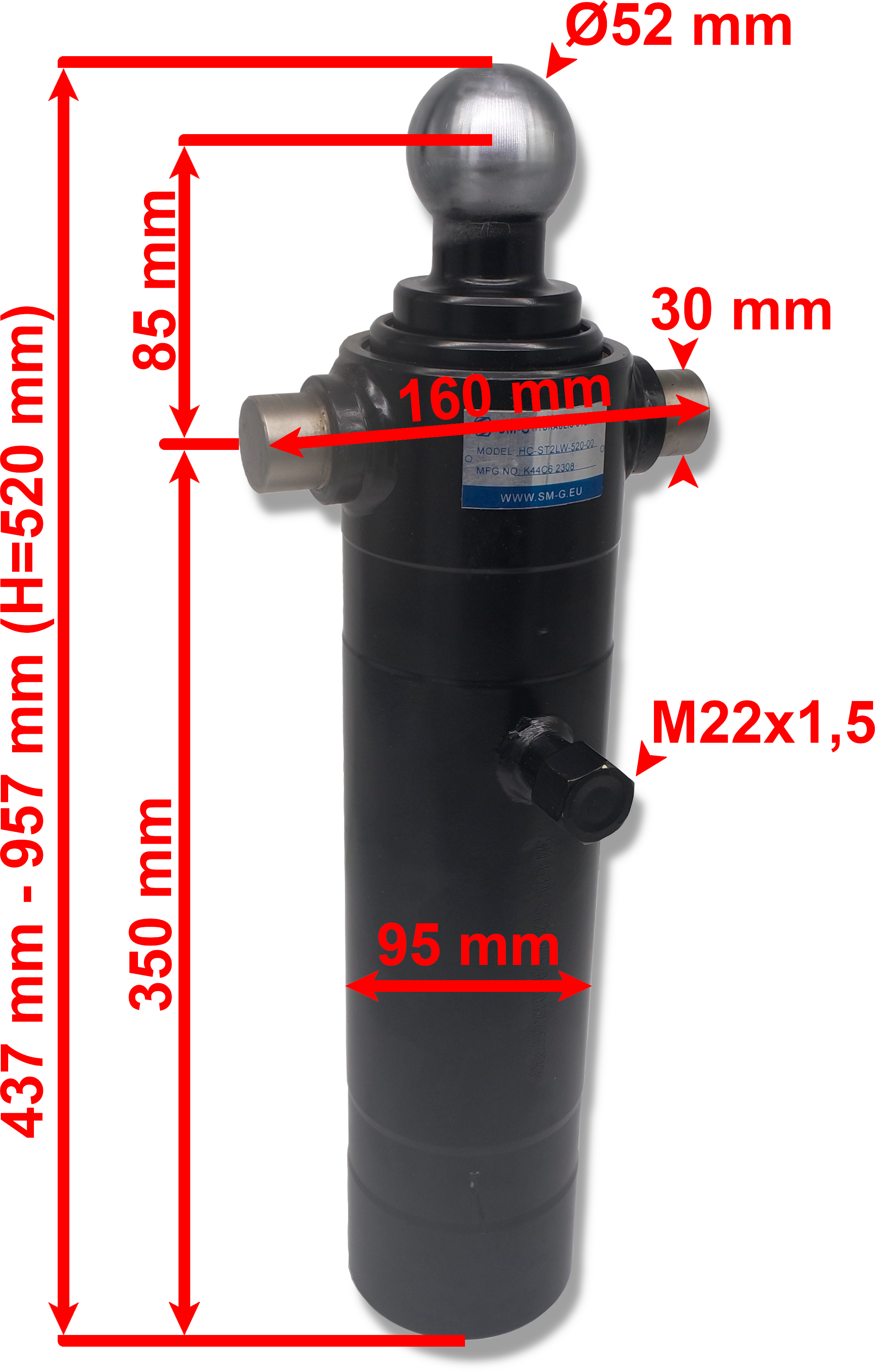

Specyfikacja techniczna:

Ilość stopni: dwa
Długość siłownika złożonego 437 mm,
Skok tłoka 520 mm,
Całkowita długość siłownika po rozłożeniu 957 mm,
Średnica pierwszego tłoczyska 60 mm,
Średnica drugiego tłoczyska 75 mm,
Średnica zewnętrzna siłownika 95 mm,
Przyłącze hydrauliczne M22*1,5

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 2L

Dopuszczalna temperatura otoczenia -40 do +60°C

Dopuszczalna temperatura oleju -15 do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Gniazdo FI 52 mm do siłownika hydraulicznego

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych , posiadających wywrot.

Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Specyfikacja techniczna:

Gniazdo na kulę o średnicy 52 mm
Gniazdo posiada 1 otwór na zabezpieczenie (gwóźdź)

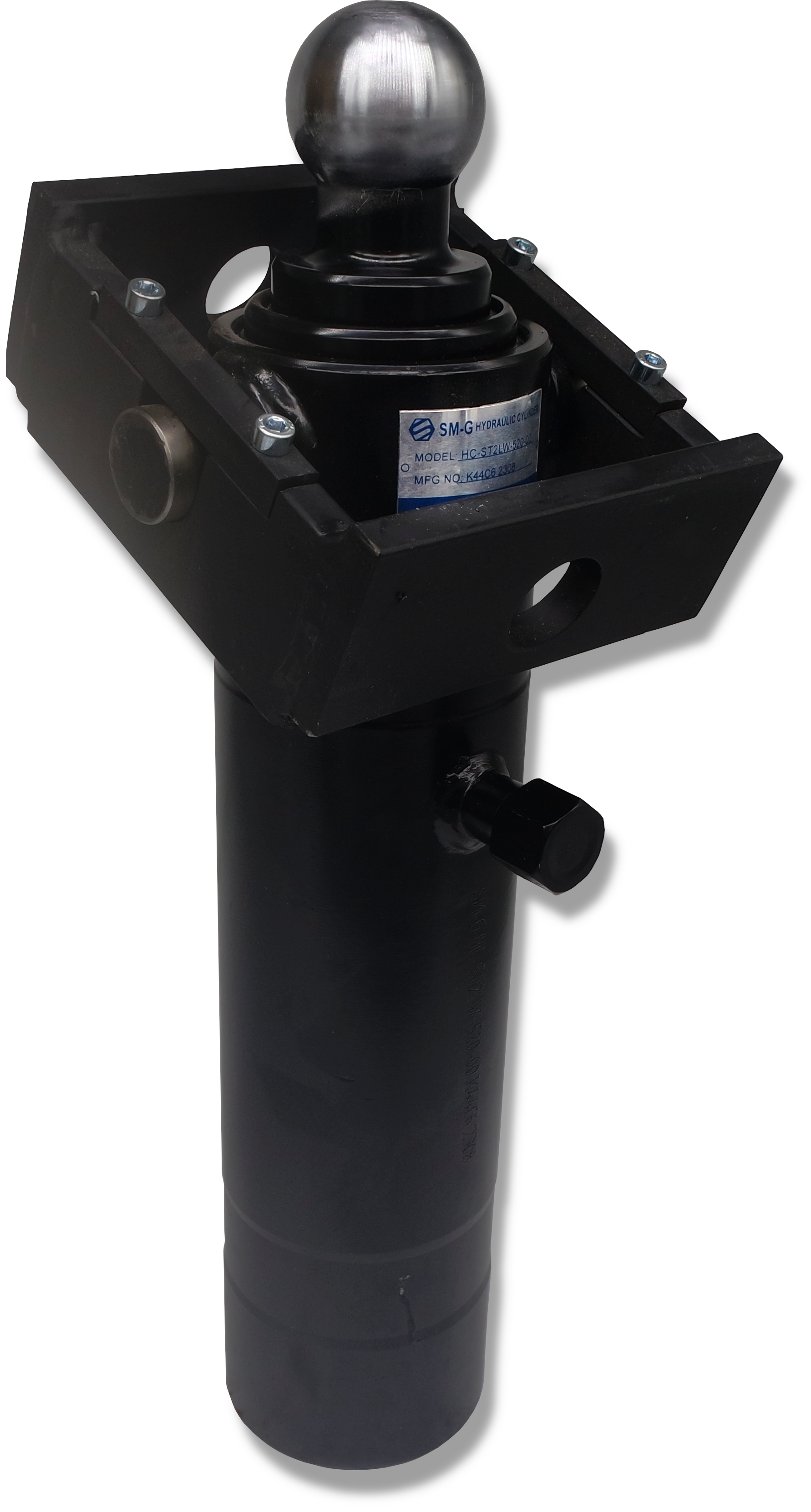

Mocowanie siłownika (kołyska) wraz z dwoma sworzniami

[0143]

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.

Mocowanie znajduje zastosowanie w przyczepach D35 oraz D47

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.

Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.

Specyfikacja techniczna:

Szerokość wewnętrzna: 135 mm x 122 mm.

Agregat hydrauliczny

Zasilacz: 24 V. 2,0 kW

W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

Na każdym agregacie jest naklejony schemat podłączenia.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Specyfikacja techniczna:

Moc silnika: 2,0 kW
Napięcie elektryczne: 24 V
Pojemność zbiornika oleju: 11 L
Maksymalne ciśnienie pracy: 180 bar
Wydajność pompy: 2,6 cm3/obrót, w tym zestawie 7L/min do 13L/min
Przyłącze gwint wewnętrzny: 3/8"
Długość Agregatu: 650mm
Długość Zbiornika: 440mm
Szerokość Agregatu: 170mm
Szerokość Zbiornika: 170mm
Wysokość Agregatu: 195mm
Wysokość Zbiornika(od podstawy do czubka korka): 205mm

Kolor pilota jest zależny od aktualnej dostawy.

1 komplet (2 sztuki) zawiasu do tylnego wywrotu skrzyni ładunkowej wywrotki przyczepy

Specyfikacja techniczna:

Materiał spawalny
Produkt wysokiej jakości
Maksymalny tonaż 4T

CYLINDRY POSIADAJĄ CERTYFIKAT UZNANEJ MIĘDZYNARODOWEJ ORGANIZACJI TÜV SÜD

W praktyce oznacza to że certyfikowane produkty i usługi spełnią wymagania klientów dzięki konsekwentnie osiągniętym poziomom bezpieczeństwa i jakości określonym przez normy.
