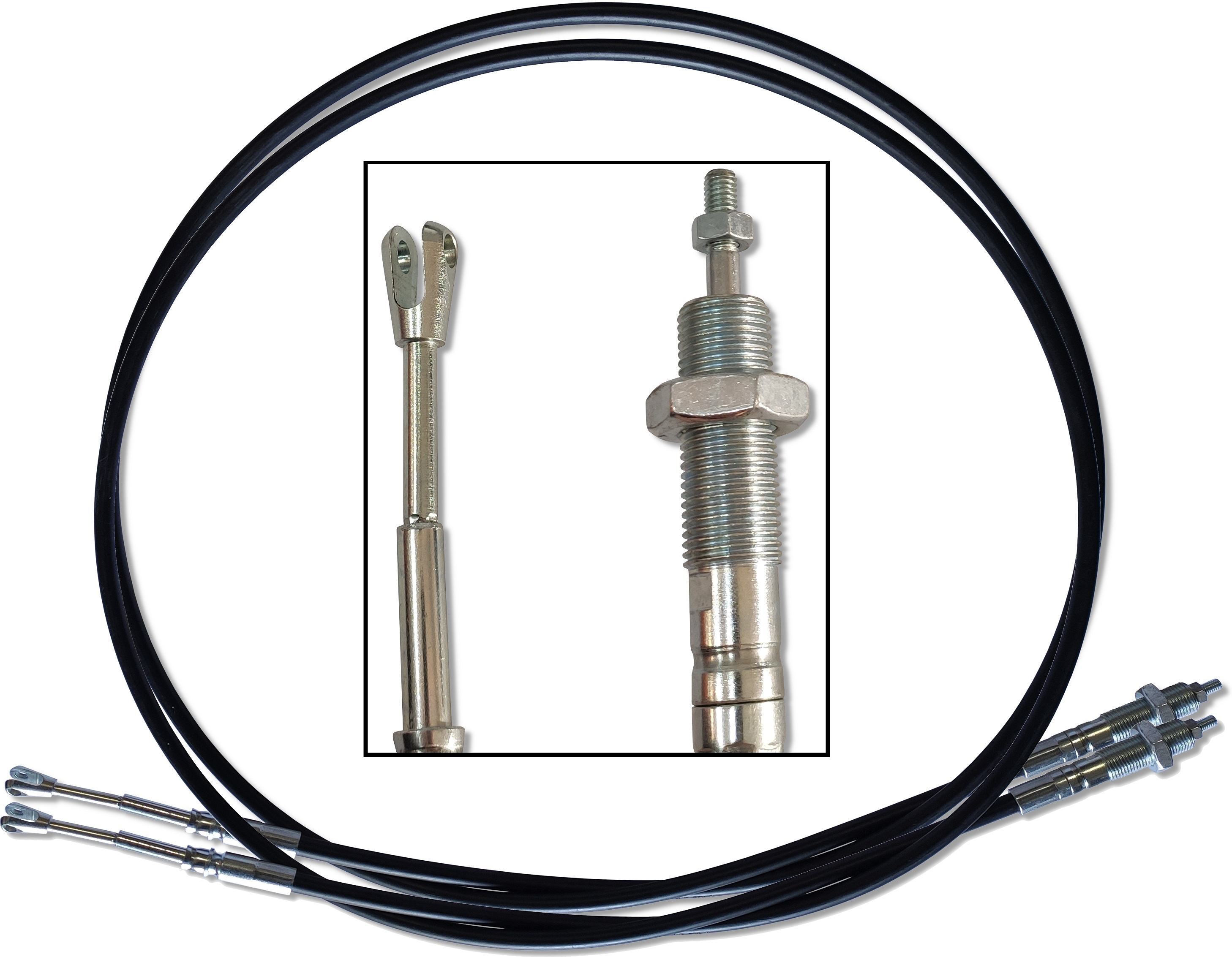

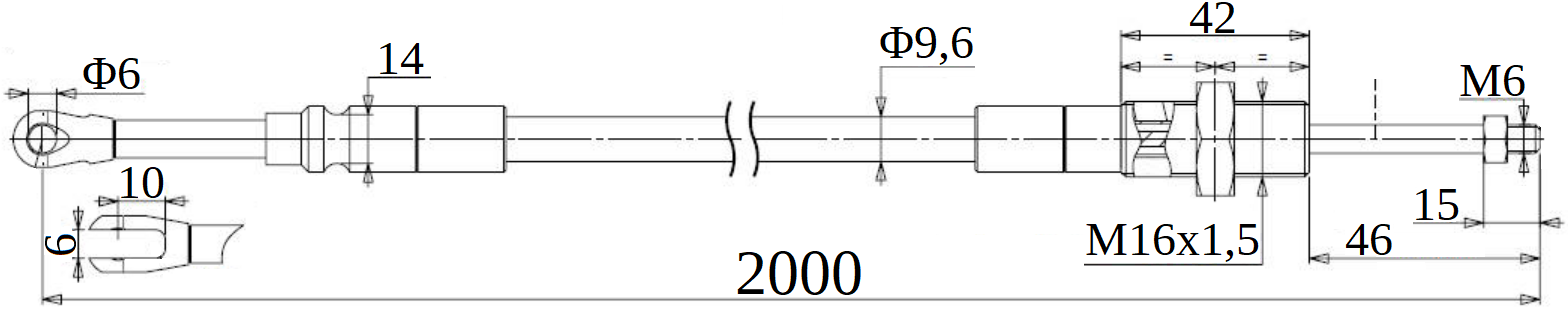

JOYSTICK Z 1 PRZYCISKIEM DO LINEK NA WIDEŁKI + 2x Linka na widełki 2m

KOD SKRAW-MET: [8384]

Wzmocniona konstrukcja

Przystosowany do mechanicznego sterowania podnoszeniem ramy, pochyłością łychy i chwytakiem bel bądź krokodylem.

Solidny joystick umożliwiający mechaniczne sterowanie trzykierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy dwóch linek i jednego przycisku.

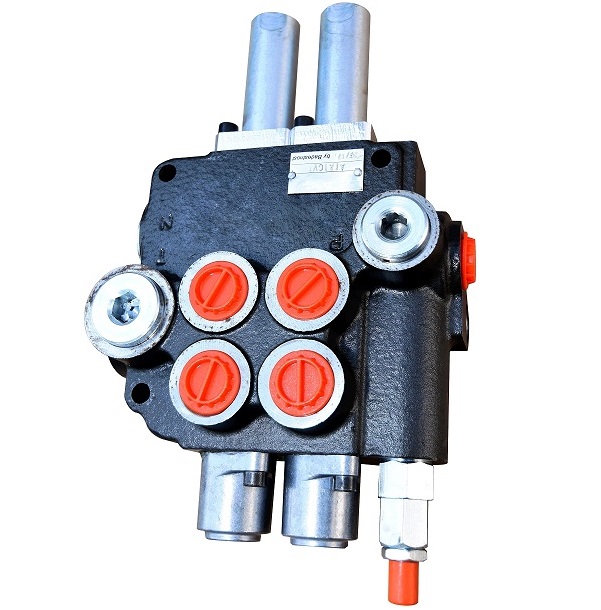

Pozwala na zdalne sterowanie (z kabiny) dwiema sekcjami  rozdzielacza, który znajduje się poza kabiną.

Wygodna rączka z tworzywa sztucznego, umożliwia pewny chwyt.

Zastosowanie:

Dedykowany do sterowania wózkiem widłowym, Ładowaczem TURA 1, 2, 3 lub Cyklopem w ciągnikach takich jak:

• URSUS
• ZETOR
• MF i pochodnych.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w różnego rodzaju maszynach tj.: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, maszynach przemysłowych i innych.

Łatwy do zainstalowania.

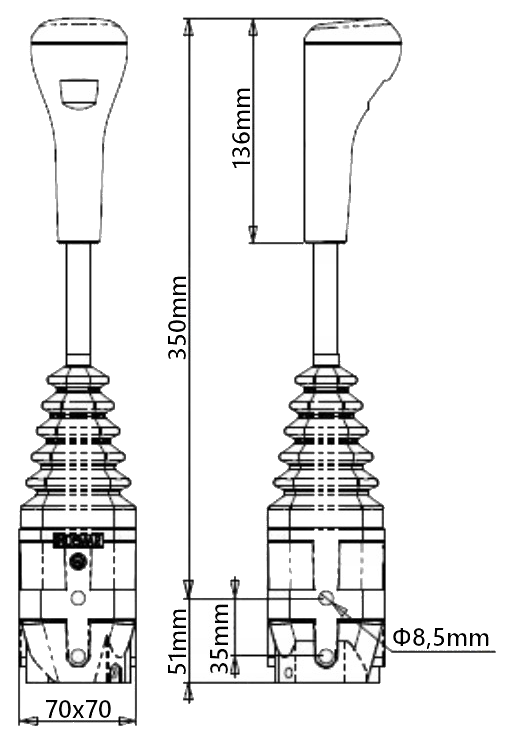

Specyfikacja techniczna:

Temperatura pracy: od -30°C / do +80°C

1. Otwór na kabel Φ14 mm
2. Kołek samozabezpieczający M8 do mocowania kabla

Materiał:

• ergonomiczny, hartowany uchwyt z tworzywa sztucznego
• Podstawa ze stopu aluminium

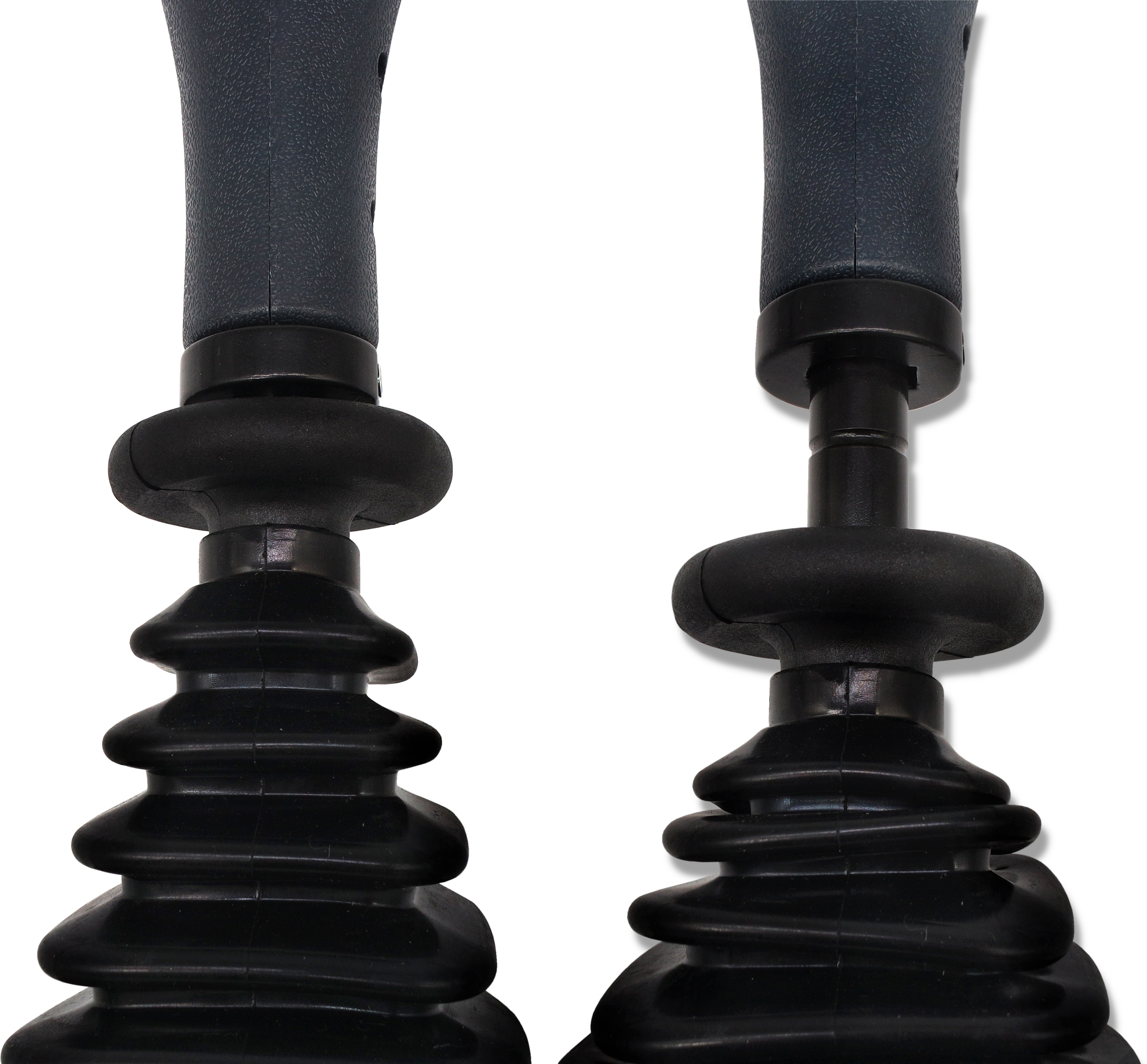

Joystick posiada mechanizm bezpieczeństwa umożliwiający blokadę ruchów główki joysticka, w celu zapobiegnięcia przypadkowego uruchomienia:

Po lewej: Odblokowana główka joysticka

Po prawej: Zablokowana główka joysticka

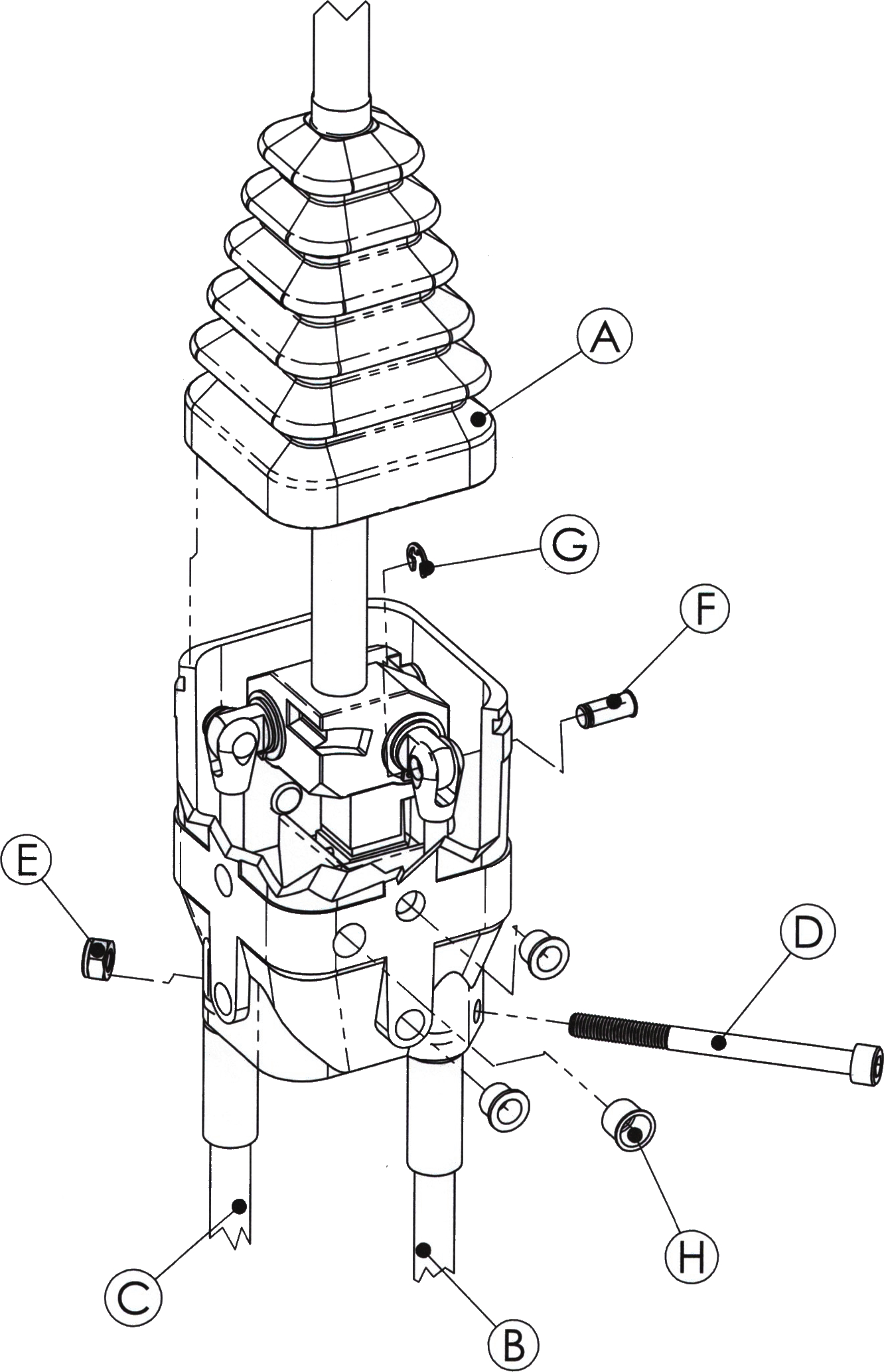

Instrukcja montażu:

1. Podnieś gumową osłonkę (A).

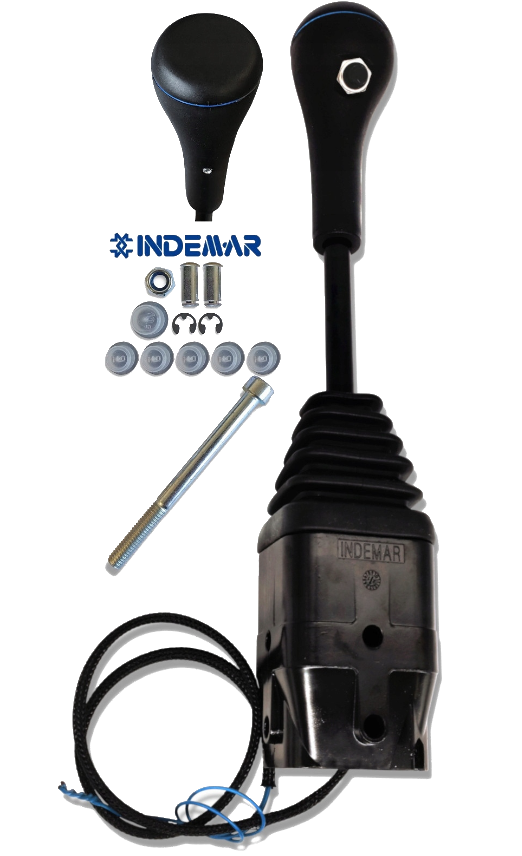

2. Otwórz plastikową torebkę z częściami (D, E, F, G, H).
3. Włóż linki (B) i (C) do otworów Φ14 mm na spodzie joysticka.
4. Podłącz widełki kabli (B) i (C) do poprzeczki poprzez trzpień (F) i pierścień zatrzaskowy (G).
5. Ponownie umieść gumową osłonkę (A) na swoim miejscu.
6. Po zamontowaniu joysticka, umieść białe zaślepki (H) w wolne otwory.

Zalecamy nie obracać uchwytu, ponieważ jest on już umieszczony na prawidłowej osi.
