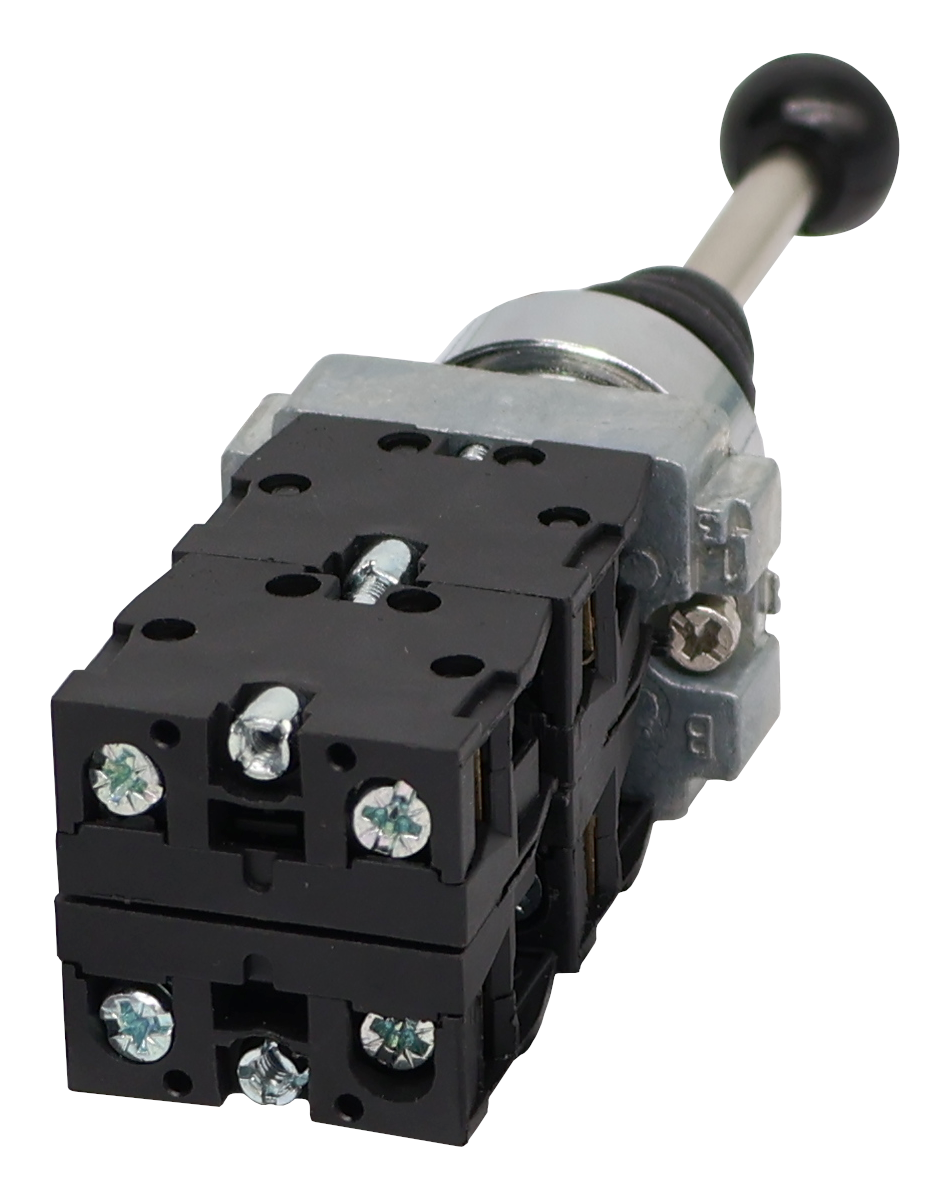

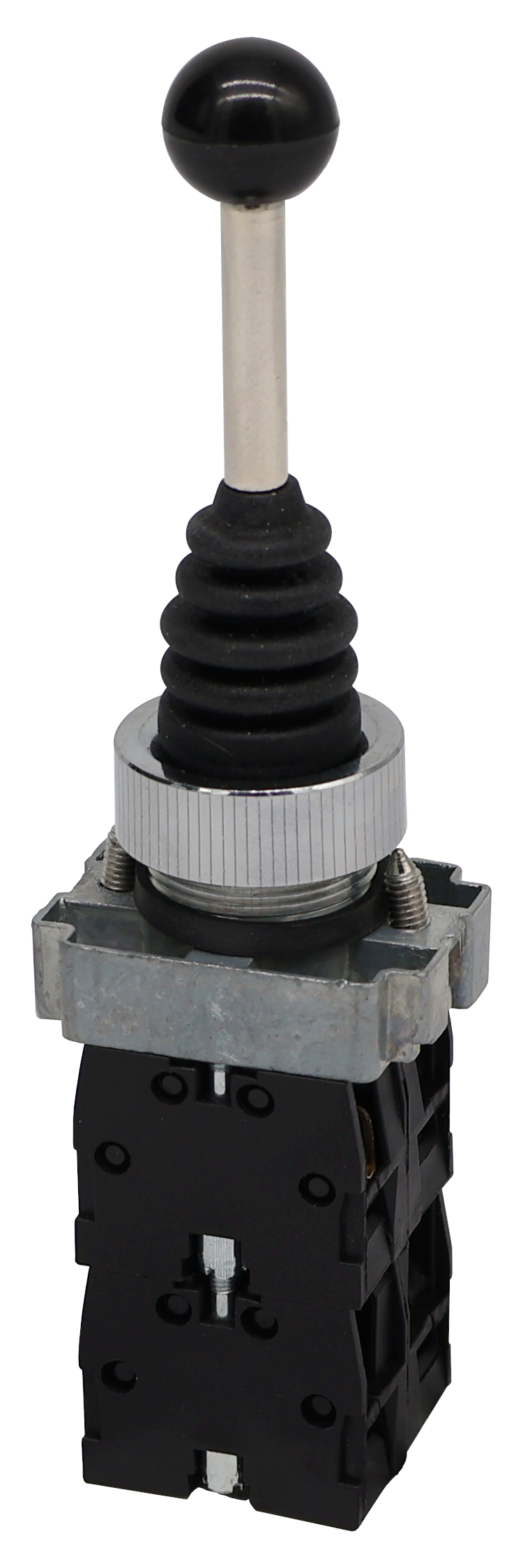

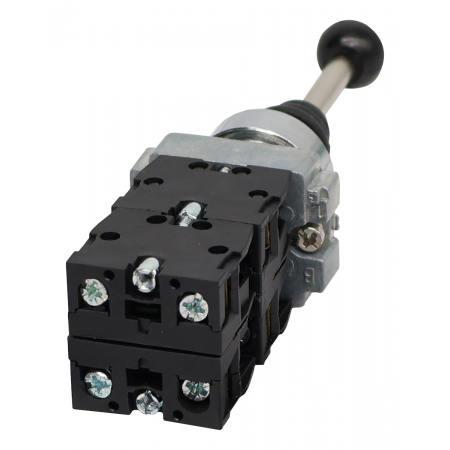

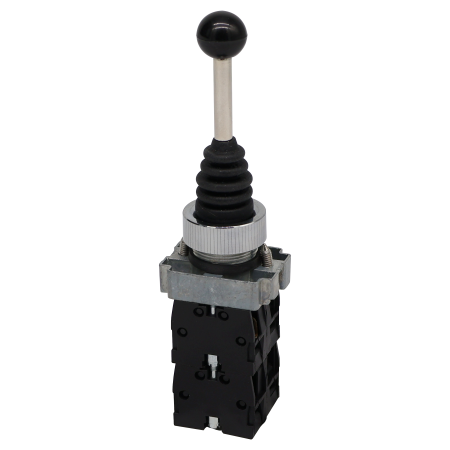

Joystick manipulator rozdzielacza elektrycznego czteropozycyjny

KOD SKRAW-MET: [4351]

Joystick z 4 położeniami niestabilnymi i stabilnym położeniem środkowym.

Jeśli osoba sterująca puści joystick, ten sam wraca do pozycji środkowej - neutralnej.

Manipulator dźwigniowy umożliwia sterowanie dwoma sekcjami w rozdzielaczu elektrycznym.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

STEROWANIE

Dźwignia cztery pozycyjna

• na sprężynie sama wraca do pionu
• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczyska siłowników stoją - olej idzie na przelew
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko pierwszego siłownika wysuwa się
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko pierwszego siłownika chowa się
• Pozycja 3 robocza (dźwignia ustawiona w pozycji ukośnej w lewo) tłoczysko drugiego siłownika wysuwa się
• Pozycja 4 robocza (dźwignia ustawiona w pozycji ukośnej w prawo) tłoczysko drugiego siłownika chowa się

Montaż:

• Przeznaczone do montażu w otworze Ø22 mm.
• Montaż odbywa się przez odkręcenie kulki dźwigni, odkręcenie pierścienia z osłoną, Przełożenie joysticka przez otwór i ponowne przykręcenie pierścienia i kulki.
• Posiadają gumową osłonę uszczelniającą zabezpieczającą przed pyłem, wodą i odporną na olej.

Specyfikacja Techniczna:

• Średnica otworu montażowego: Ø22 mm
• Długość joysticka: 66 mm
• Wysokość całkowita - 143 mm
• Głębokość (pod obudową) - 66 mm
• Wysokość (ponad obudowę) - 78 mm
• Wymiar podstawy - 40 mm x 30 mm

Ilość położeń: 4

Zespoły styków: 4 x NO

• Obciążalność styków AC (przy obciążeniu rezystancyjnym): 3A/240VAC
• Obciążalność styków DC (przy obciążeniu rezystancyjnym): 0.55A/125VDC

Temperatura pracy: od -25°C do 75°C

Sposób działania: Monostabilny

Materiał dźwigni: Stal

Szczelność: IP65
