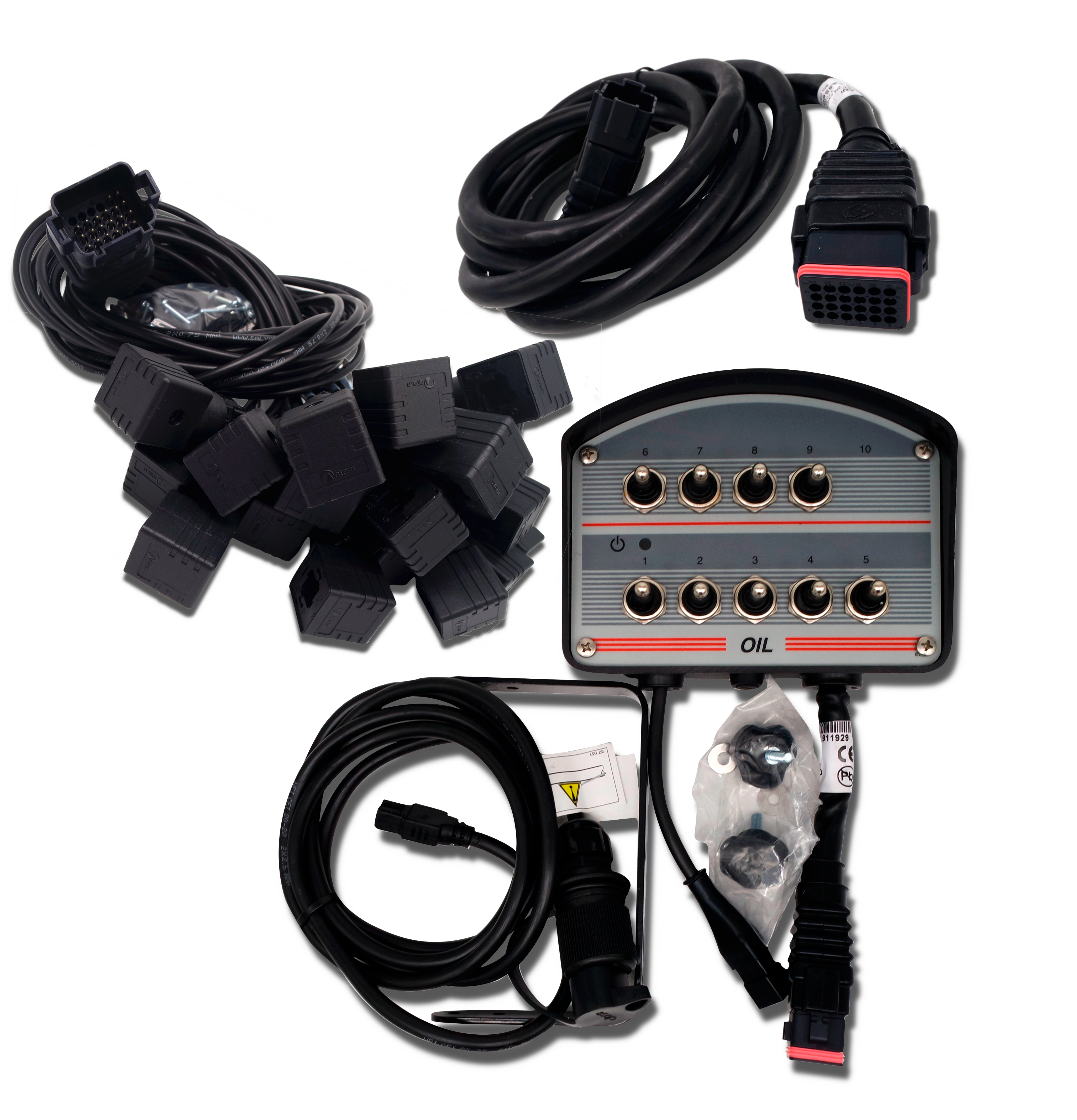

PANEL STERUJĄCY ROZDZIELACZA HYDRAULICZNEGO Z DZIEWIĘCIOMA PRZYCISKAMI, WIĄZKĄ PRZEWODÓW DO ROZDZIELACZA HYDRAULICZNEGO, KABLEM PRZEDŁUŻAJĄCYM 3M ORAZ PRZEWODEM ZASILAJĄCYM

Producent: Salvarani

Kod SKRAW-MET: [7762]

Panel za pomocą przycisków umożliwia sterowanie dziewięcioma sekcjami rozdzielacza hydraulicznego.

W zestawie komplet przewodów elektrycznych potrzebnych do zasilania panelu oraz połączenia go z rozdzielaczem hydraulicznym. Dodatkowo zestaw posiada przewód przedłużający łączność o 3 metry. Na naszych pozostałych aukcjach znajdą Państwo pozostałe akcesoria pasujące do kompletu.

Wszystkie włączniki góra - dół z automatycznym centrowaniem (1-0-2) bez zatrzasku.

Panel może być zasilany na 12 lub 24V.

W opakowaniu znajduje się instrukcja obsługi w języku angielskim wraz ze schematami podłączenia oraz elektrycznymi.

Specyfikacja techniczna:

• Ilość przycisków: 9
• Zasilanie: 12/24V
• Długość przewodu zasilającego: 2 metry
• Pobór prądu: max 10A
• Temperatura pracy: -10℃ - +50℃

Panel posiada oryginalny, zamontowany bezpiecznik.

Przewód zasilający w łatwy i bezpieczny sposób można podłączać i odłączać za pomocą wtyczki znajdującej się w zestawie.

W zestawie znajduje się również uchwyt do panelu ułatwiający przenoszenie zestawu.

Gniazdo elektryczne do panelu sterującego

Gniazdo umożliwia w łatwy sposób zasilanie zestawu, bez konieczności zarabiania kabli na stałe.

Komplet można "wpinać" oraz "wypinać" z gniazda, co skutkować będzie włączeniem zasilania w układzie lub wyłączeniem go.

Kompatybilne z zasilaniem 12V oraz 24V, maksymalne natężenie prądu to 25A.

Wiązka przewodów z dziewiętnastoma wtyczkami (do panelu z dziewięcioma przyciskami) na 24 pin

Producent: Salvarani

Kod SKRAW-MET: [3723]

Przewód stosowany do podłączenia zestawu składającego się z panelu (9 przycisków) z rozdzielaczem hydraulicznym

Specyfikacja techniczna:

• Zasilanie: 12/24V
• Ilość pinów: 24
• Całkowita długość wiązki: 60 cm (600mm)
• Temperatura pracy: -10℃ - +50℃

Podczas naciśnięcia na którykolwiek przycisk panelu sygnał podawany jest także na dodatkowy przewód. Wykorzystać można go m.in. do uruchomienia sygnalizacji ostrzegawczej, sekcję startową lub załączania pompy przez przekaźnik.

KABEL PRZEDŁUŻAJĄCY (PRZEDŁUŻKA) DO PANELU STERUJĄCEGO CETOP- 3 METRY

Producent: Salvarani

Kod SKRAW-MET: [3713]

Przewód stosowany do wydłużenia zestawu składającego się z panelu oraz przewodów łączących komplet z rozdzielaczem hydraulicznym.

Specyfikacja techniczna:

• Zasilanie: 12/24V
• Ilość pinów: 24
• Długość przewodu przedłużającego: 3 metry
• Temperatura pracy: -10℃ - +50℃

Schemat całkowitego podłączenia panelu do rozdzielacza (panel, kabel przedłużający oraz przewody łączące z rozdzielaczem)
