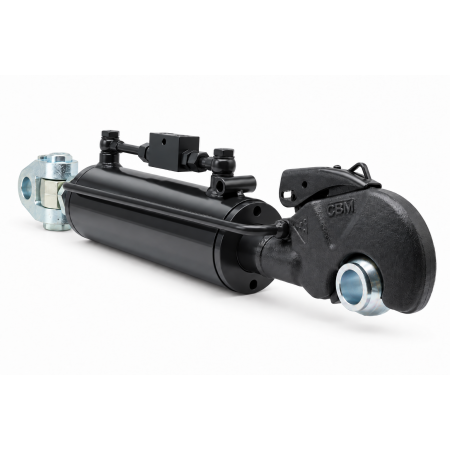

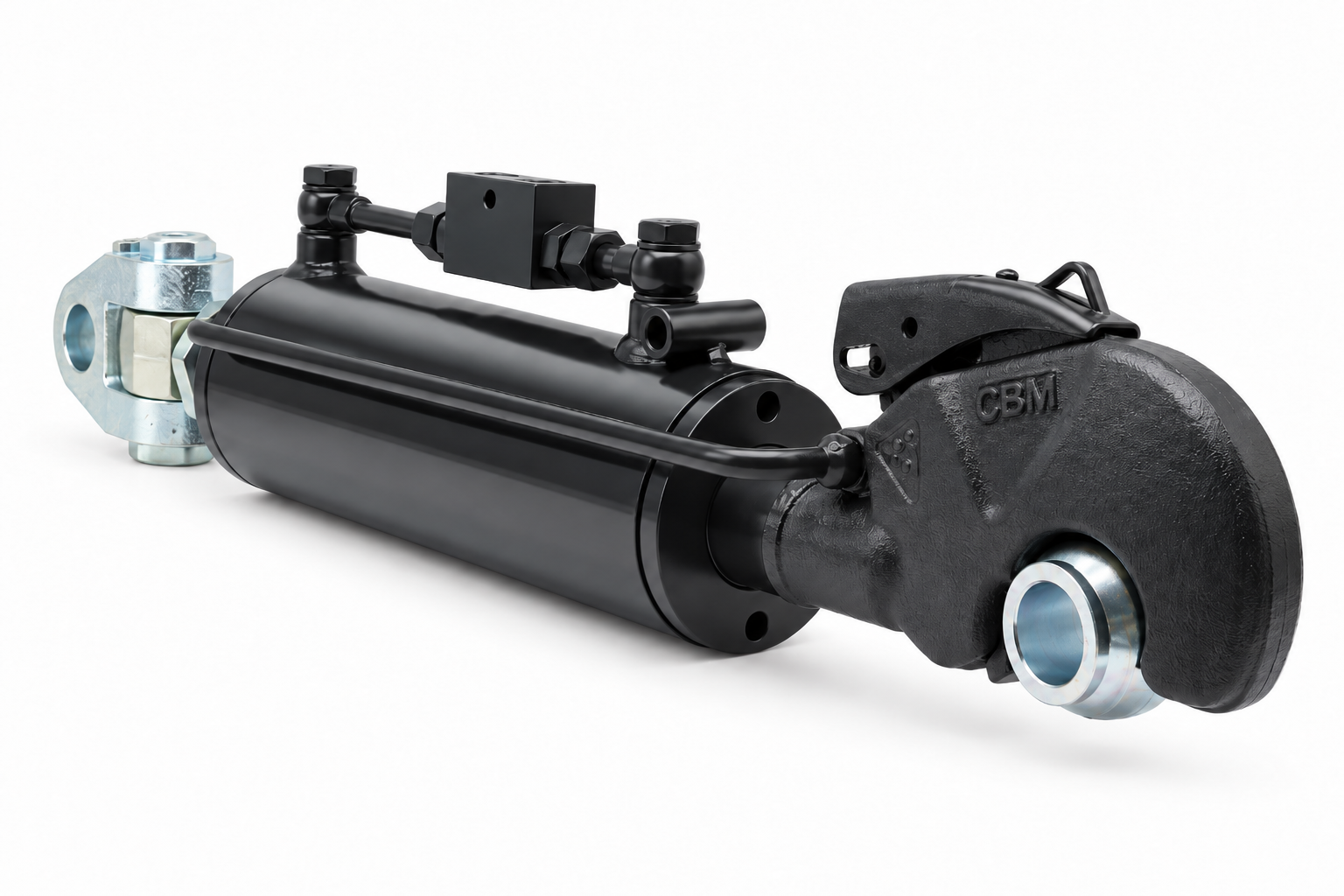

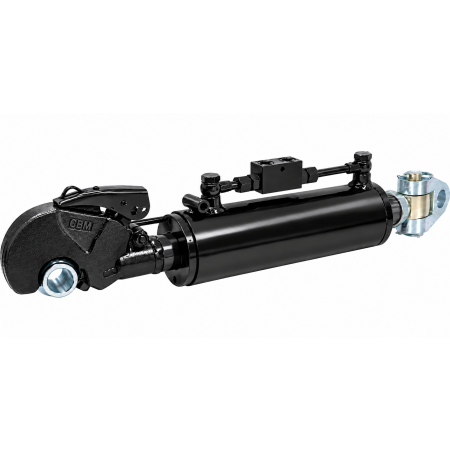

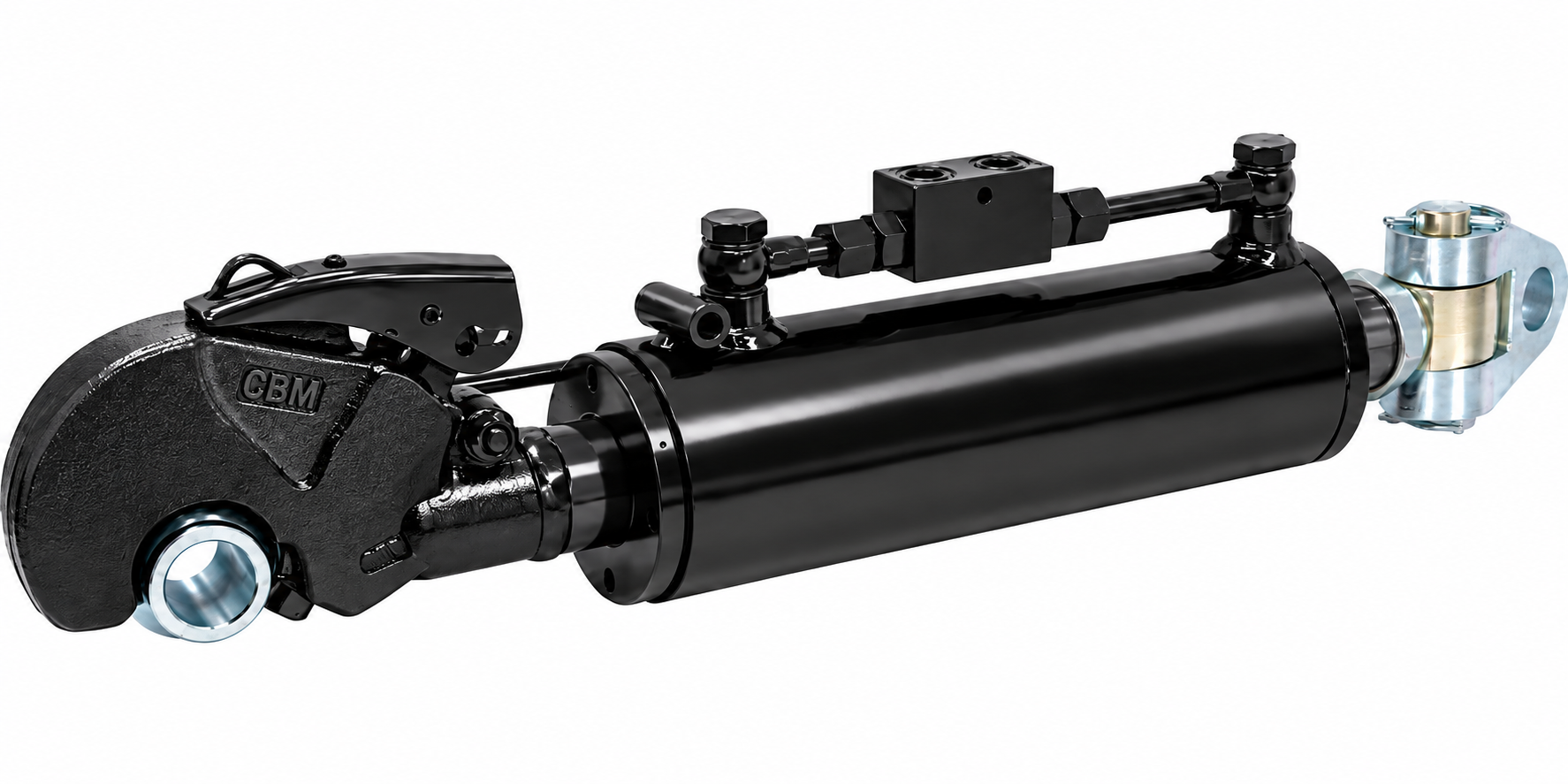

ŁĄCZNIK GÓRNY CENTRALNY HYDRAULICZNY GRANIT – KAT. 3 / 32

KOD SKRAW-MET: [4180]

Umożliwia hydrauliczną regulację długości łącznika bez wychodzenia z kabiny, co ułatwia ustawianie kąta nachylenia i pozycji podłączonej maszyny rolniczej.

Wyposażony w hak zaczepowy oraz mocowanie widełkowe.

Przeznaczony do trójpunktowych układów zawieszenia (TUZ) w ciągnikach rolniczych.

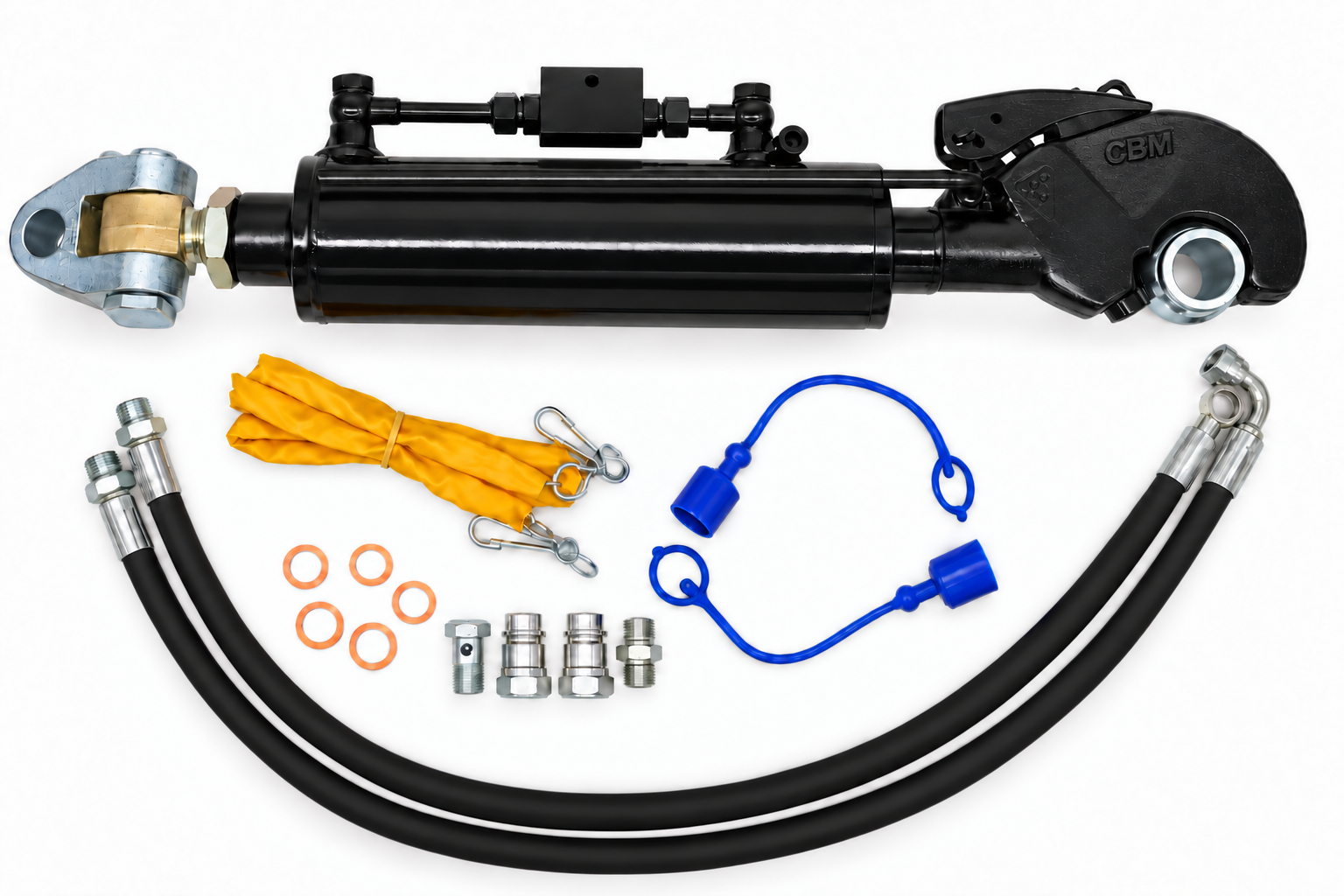

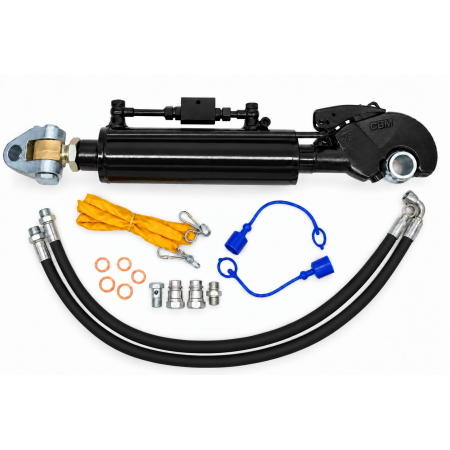

W zestawie znajdują się:

• 1 × siłownik hydrauliczny dwustronnego działania,
• 1 × hak zaczepowy,
• 1 × regulowany przegub widełkowy,
• 1 × automatyczna blokada z podwójnym zaworem,

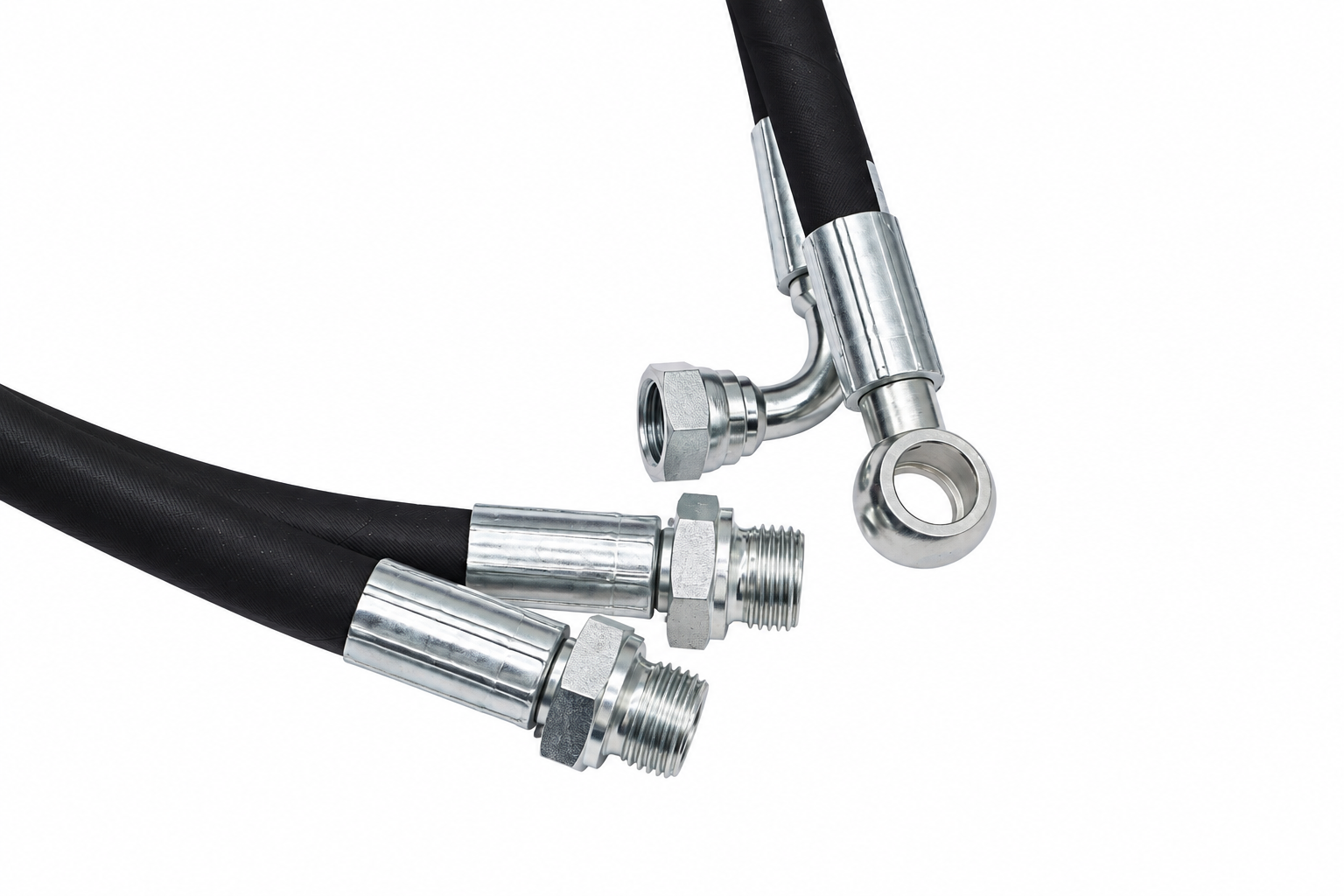

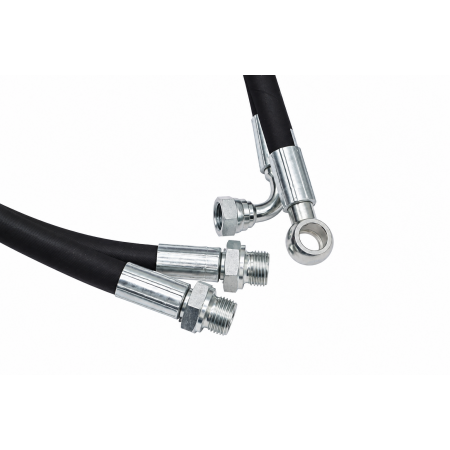

• 2 × przewód hydrauliczny,

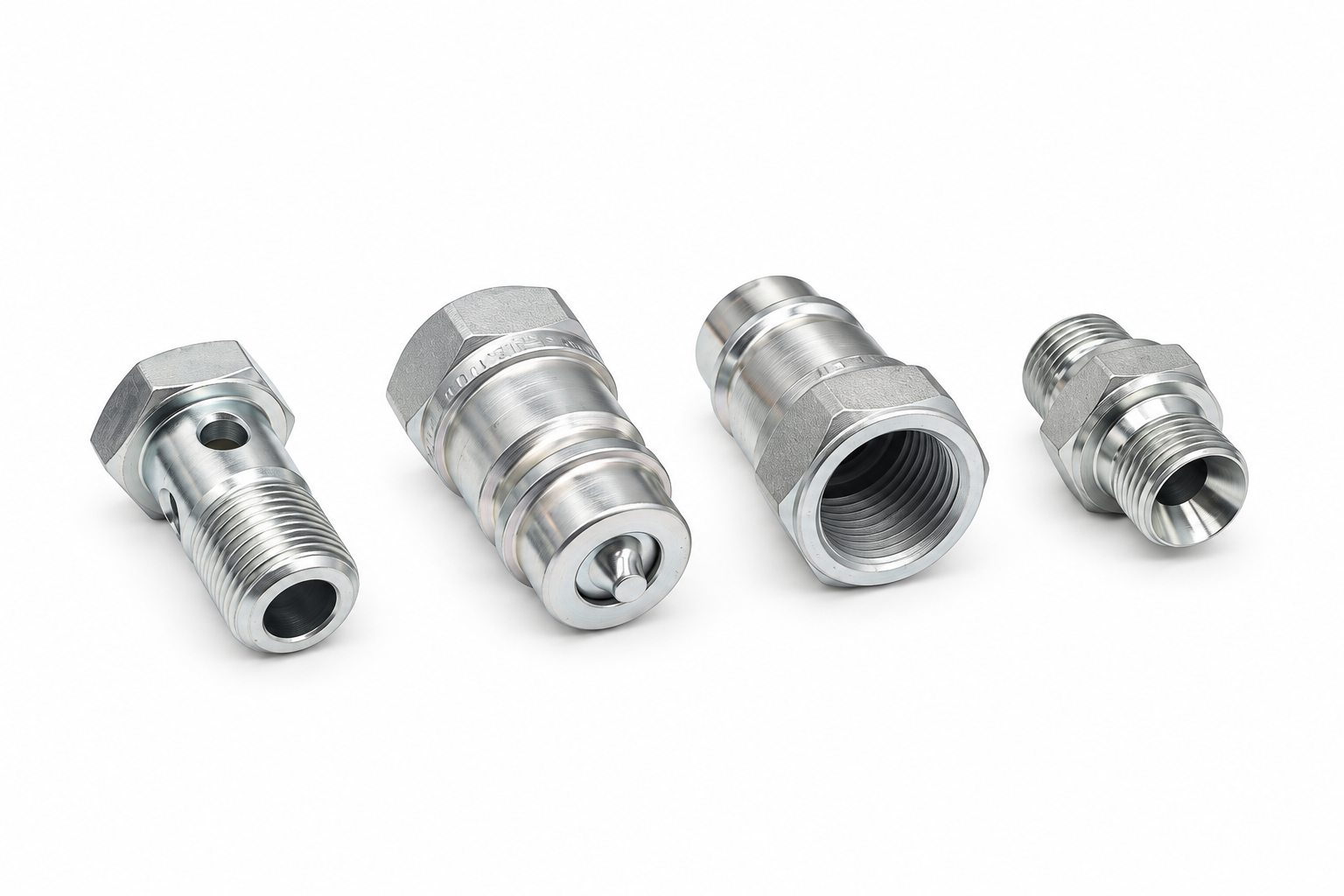

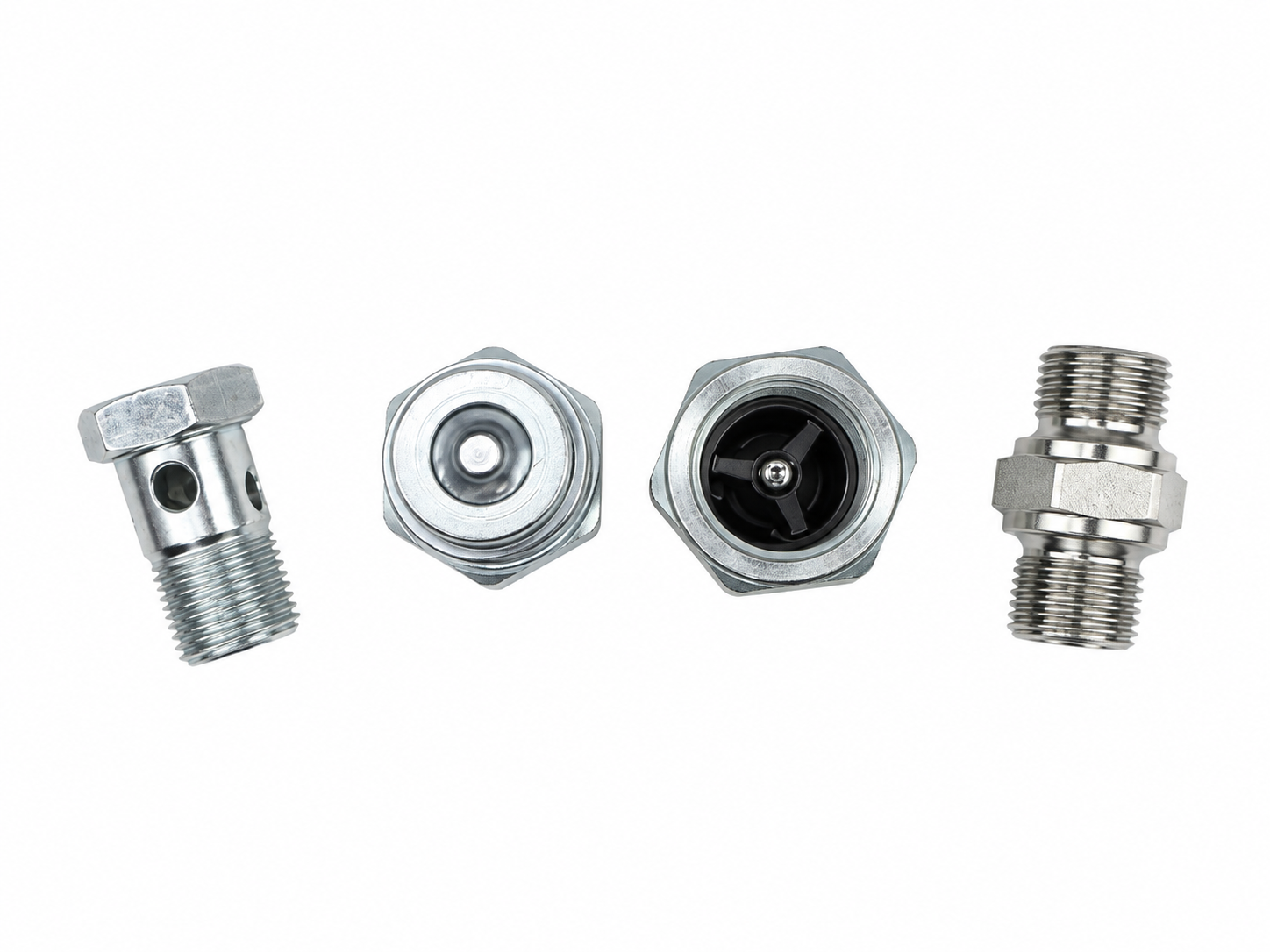

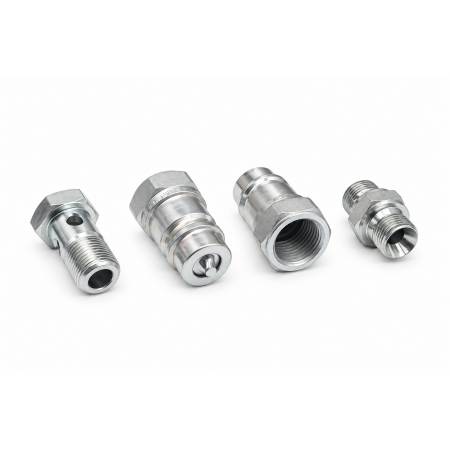

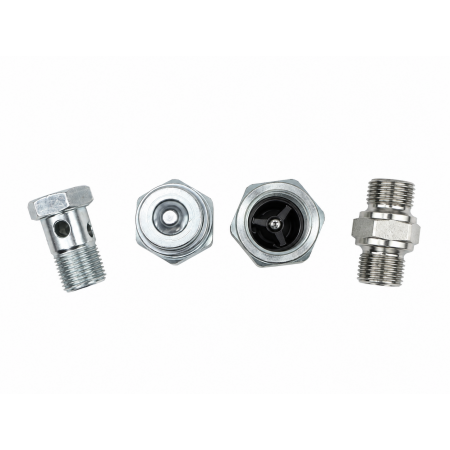

• 2 × wtyczka hydrauliczna,

Specyfikacja techniczna

Typ: łącznik centralny hydrauliczny

Kategoria mocowania: 3 / 32

Długość minimalna: 666 mm

Długość maksymalna: 906 mm

Skok siłownika: 240 mm

Średnica tłoczyska: 50 mm

Średnica wewnętrzna cylindra: 90 mm

Siła nośna: 12 t

Siła uciągu: 9 t

Gwint regulacyjny: M36 × 3

Rodzaj mocowania: hak zaczepowy / przegub widełkowy



Najważniejsze zalety

Regulacja hydrauliczna – wygodne sterowanie długością łącznika z kabiny ciągnika.

Duży zakres pracy – długość od 666 do 906 mm umożliwia dostosowanie ustawienia współpracującej maszyny.

Solidna konstrukcja – przystosowana do przenoszenia dużych obciążeń podczas prac rolniczych.

Hak zaczepowy – ułatwia podłączanie i odłączanie maszyn wyposażonych w odpowiednią kulę zaczepową.

Precyzyjne ustawienie osprzętu – pozwala regulować położenie maszyn podczas pracy.



Zastosowanie

Łącznik przeznaczony jest do układów trzypunktowego zawieszenia maszyn rolniczych wyposażonych w odpowiednie mocowania.

Może współpracować między innymi z:

• pługami rolniczymi,
• agregatami uprawowymi,
• bronami,
• kultywatorami,
• innymi maszynami zawieszanymi na TUZ.

Przed zakupem należy sprawdzić kategorię mocowania, długość łącznika oraz zgodność z układem hydraulicznym ciągnika.


Ważne przy doborze

Dobierając łącznik centralny, należy zwrócić uwagę na:

• kategorię zaczepu po stronie ciągnika i maszyny,
• średnice sworzni i wymiary mocowań,
• wymaganą długość minimalną i maksymalną,
• parametry i dopuszczalne obciążenia układu zawieszenia.

Deklarowana siła nośna łącznika nie oznacza dopuszczalnego udźwigu całego układu TUZ ciągnika.
