Komplet trzypunktowego układu zawieszenia do ciągników URSUS na złączach skręcanych starego typu

KOD SKRAW-MET:[7635]

Komplet doskonale sprawdza się w maszynach zasilanych hydraulicznie.

Wykorzystywany w ciągnikach URSUS tj.:

• C-355,
• C-360,
• C-4011
• i pochodnych

W skład zestawu wchodzi:

• Polski łącznik centralny hydrauliczny dwustronnego działania SMT2D 63x36x275 U25,4 w komplecie z zaworem i przewodami
• Dwa cięgła boczne dolne (CBM) z kulami kategorii 2'giej
• Dwa mocne stabilizatory boczne (odciągi) z tulejkami i sworzniami
• Linka łańcuch 4,3m do rozpinania cięgieł bocznych

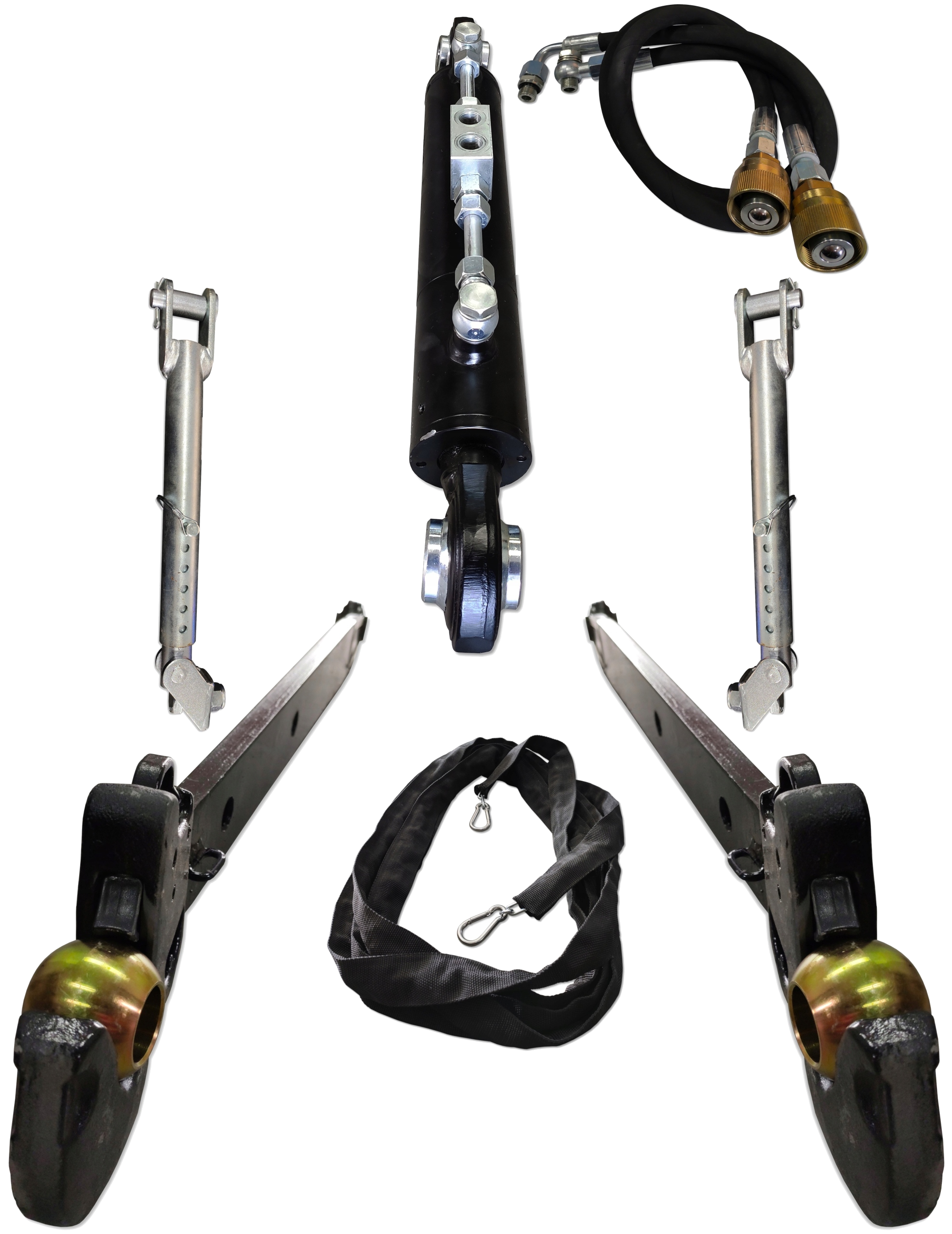

Obrazek obok przedstawia przykładowy wzór ułożenia tego układu.

Cięgło LEWE po lewej - Cięgło PRAWE po prawej - Stabilizatory uniwersalne

Prosimy o rozważne dobranie cięgła do typu używanej maszyny. Należy uwzględnić jej specyfikację, warunki i typ pracy oraz wszystkie siły oddziałujące na element.

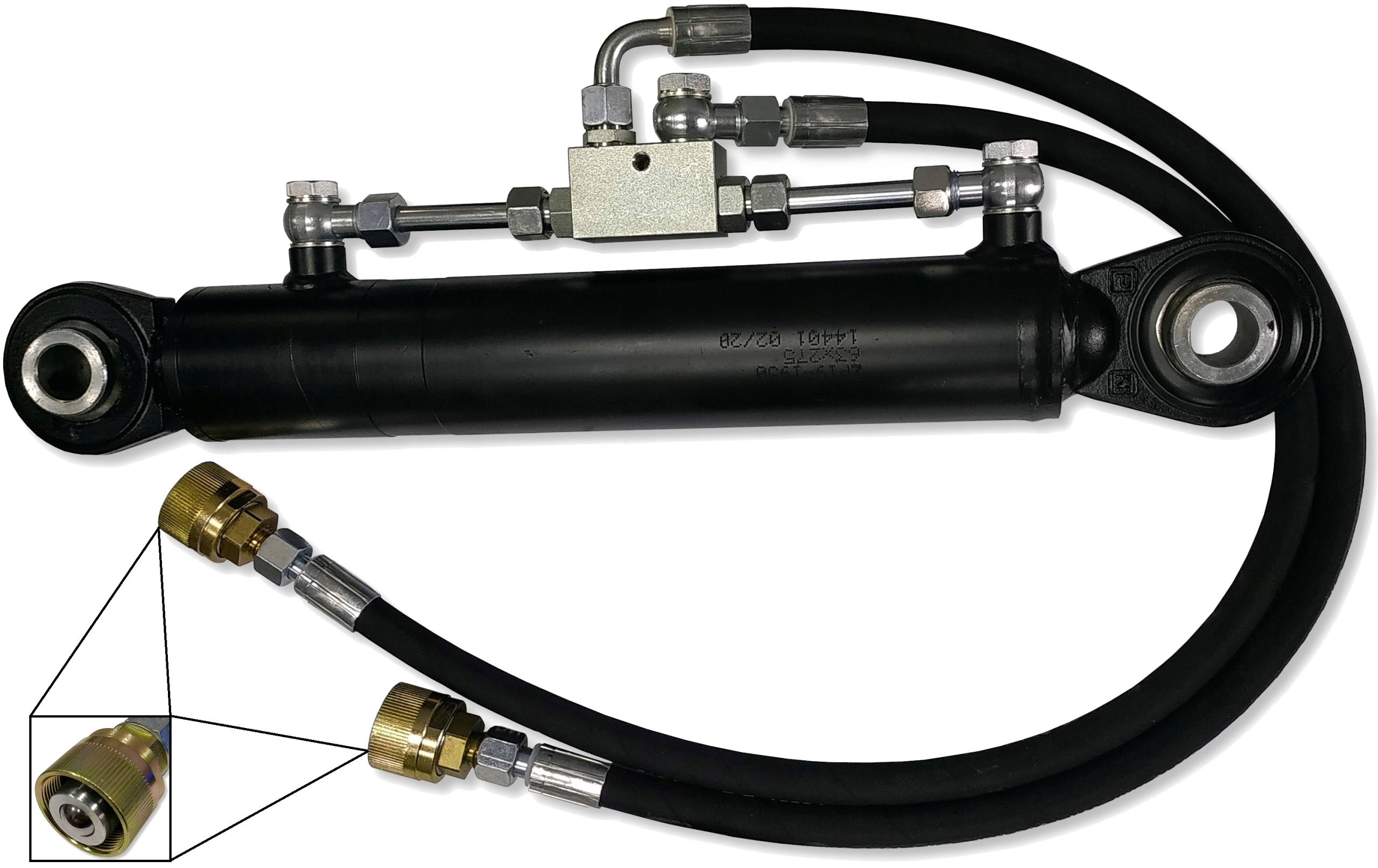

POLSKI ŁĄCZNIK CENTRALNY GÓRNY HYDRAULICZNY W KOMPLECIE Z ZAWOREM I PRZEWODAMI

Producent: Skraw-Met

_________________________________________________________

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru oraz towaru pochodzącego z polskiej fabryki.

SKRAW-MET jest wieloletnim liderem w produkcji siłowników. Dzięki doświadczeniu korzysta tylko i wyłącznie ze wzmocnionych uszczelnień polskiego pochodzenia, co zapewnia najwyższą jakość na rynku i niezawodność na lata!

Na innych naszych aukcjach znajdą państwo wzmocnione uszczelnienia jako zestaw naprawczy tego siłownika.


Ze względu na swoją wzmocnioną budowę (większa średnica tłoczyska oraz tłoka), siłownik charakteryzuje się większą mocą oraz odpornością na siły działające poprzecznie.

Łącznik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Łącznik hydrauliczny jest montowany w ciągniku w miejsce śruby centralnej. Pozwala on podnosić i opuszczać maszyny rolnicze za pomocą hydrauliki bez wysiadania z kabiny. Przeznaczony jest do ciągników takich jak - URSUS C-330, C-360 i pochodnych modeli.

W SKŁAD KOMPLETNEGO ŁĄCZNIKA WCHODZĄ:

1. Siłownik dwustronnego działania SMT2D 63x36x275 U25,4
2. Zawór hydrauliczny zabezpieczający "zamek"

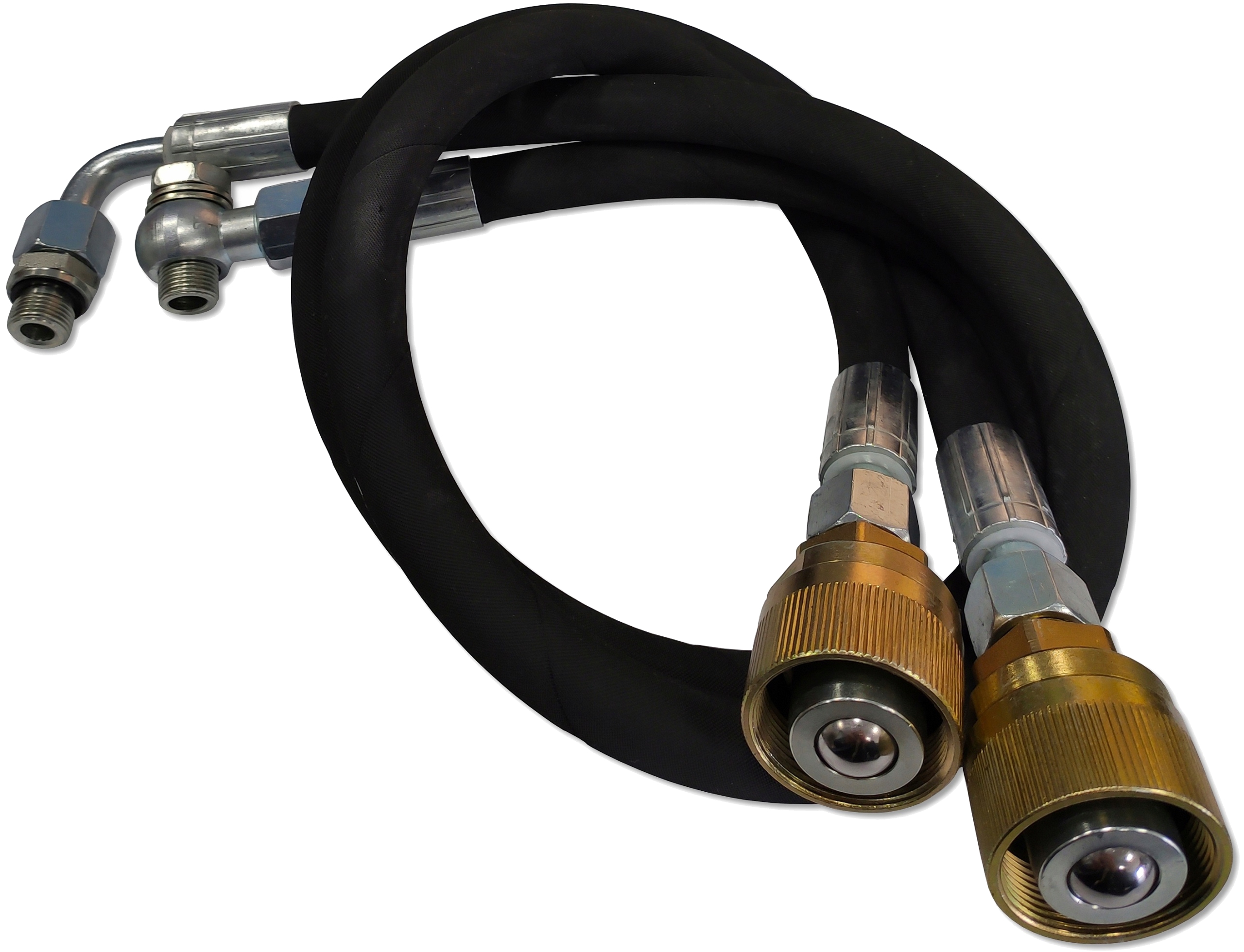

3. 2x przewody hydrauliczne 2-oplotowe DN10
4. 2x szybkozłącza wtyczki starego typu (skręcane)
5. Komplet podkładek nypli i złączek

Dane techniczne:

• Długość siłownika złożonego: 520mm
• Skok tłoka: 275 mm
• Całkowita długość siłownika po rozłożeniu: 795mm
• Średnica tłoczyska: 36 mm
• Wyjście na króciec: 2x G3/8”

Dopuszczalne ciśnienie max.: 200 Bar

Maksymalna prędkość tłoczyska: 0,5 m/s

Dopuszczalna temperatura otoczenia: -40 do +60 C

Dopuszczalna temperatura oleju: -15 do +80 C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

2x WZMOCNIONE CIĘGŁO BOCZNE DOLNE URSUS C-360 Z KULĄ KATEGORII 2

Produkt POLSKI

Producent: Skraw-Met

Może być wykorzystywany w rolnictwie, sadownictwie czy leśnictwie.

Cięgło utworzone z masywnej stali stopowej, jest spawalna, charakteryzuje się podwyższoną wytrzymałością na rozciąganie i długą żywotnością.

Ponadto wyróżnia się on także odpornością na korozję spowodowaną ścieraniem bądź rdzą.

W zestawie:

• Cięgło prawe z hakiem i kulą kategorii II
• Cięgło lewe z hakiem i kulą kategorii II

ŁATWY MONTAŻ

Specyfikacja techniczna:

Grubość belki: 25mm

Średnica wewnętrzna w przegubie oraz w kuli: 28mm

Średnica zewnętrzna kuli: 56mm

KOMPLET MOCNYCH STABILIZATORÓW BOCZNYCH - ODCIĄGI C-360 3P ZETOR Z TULEJKĄ I SWORZNIEM

Produkt POLSKI

Stabilizator boczny rurowy doskonale sprawdza się w rolnictwie, sadownictwie czy leśnictwie.

Zastępuje oryginalne łańcuchy boczne ramion podnośnika - tym samy jest efektywniejszy, gdyż lepiej stabilizuje te ramiona oraz łatwiej go uregulować.

Jest łatwy w montażu - charakteryzuje się wysoką wytrzymałością na rozciąganie i długą żywotnością. Ponadto wyróżnia się on także odpornością na korozję spowodowaną ścieraniem bądź rdzą - nie wymaga konserwacji.

Jest to odciąg UNIWERSALNY - co znaczy że pasuje z lewej oraz prawej strony.

Dostępne sześć poziomów regulacji za pomocą sworznia z zawleczką.

W zależności od aktualnej dostawy, stabilizatory mogą być ocynkowane lub malowane.

Specyfikacja Techniczna:

• Długość minimalna - 490 mm (od otworu do otworu - w pozycji jak na zdjęciu powyżej)
• Długość maksymalna - 725 mm (od otworu do otworu - w pozycji jak na zdjęciu powyżej)
• Długość całkowita: 556 mm
• Gwint śruby mocującej: M20x1,5
• Średnica otworów w uchach: 20 mm.

Materiał: stal ocynkowana galwanicznie



Linka 4,3m do rozpinania haków cięgieł bocznych

KOD SKRAW-MET:[7847]

Łańcuch w osłonie tekstylnej z dwiema szeklami.

Służy do rozpinania haków w cięgłach bocznych ciągników (bez potrzeby wychodzenia z kabiny).


Specyfikacja techniczna:

Długość łańcucha: 4300 mm

Materiał:

• solidny łańcuch oczkowy ocynkowany
• ocynkowane szekle na końcach

Osłona tekstylna łańcucha: polipropylen

Poszczególne elementy kompletu (tj.: łącznik z zaworem, linka (łańcuch) z osłoną tekstylna czy stabilizatory) przygotowane są do samodzielnego montażu.
