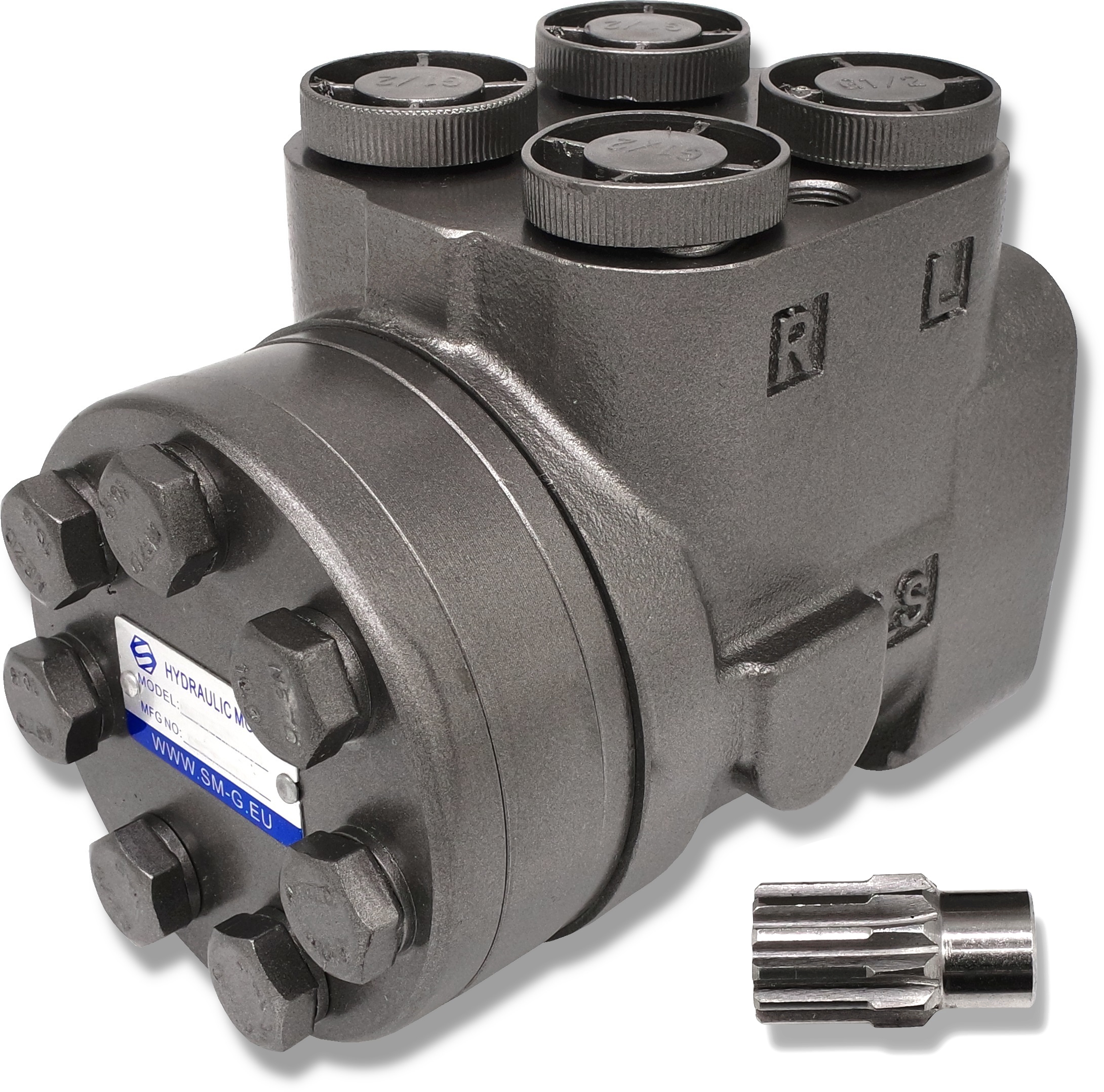

ORBITROL OSPC 160 ON URSUS Z WAŁKIEM 40 mm

Producent: SM-G (Skraw-Met Group)

Kod Skraw-Met: [8846]

Zestaw w którego skład wchodzi:

• Wzmacniany Orbitrol OSPC 160 ON [4184]
• Wałek kierowniczy 40 mm [1345]

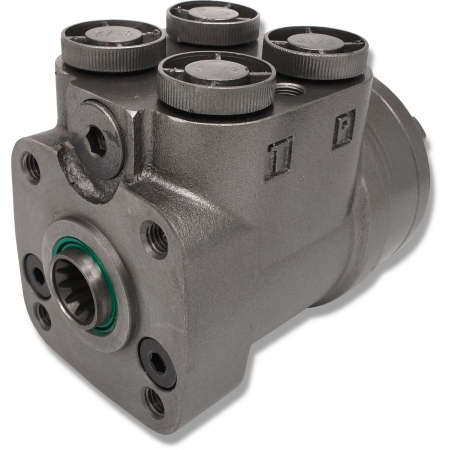

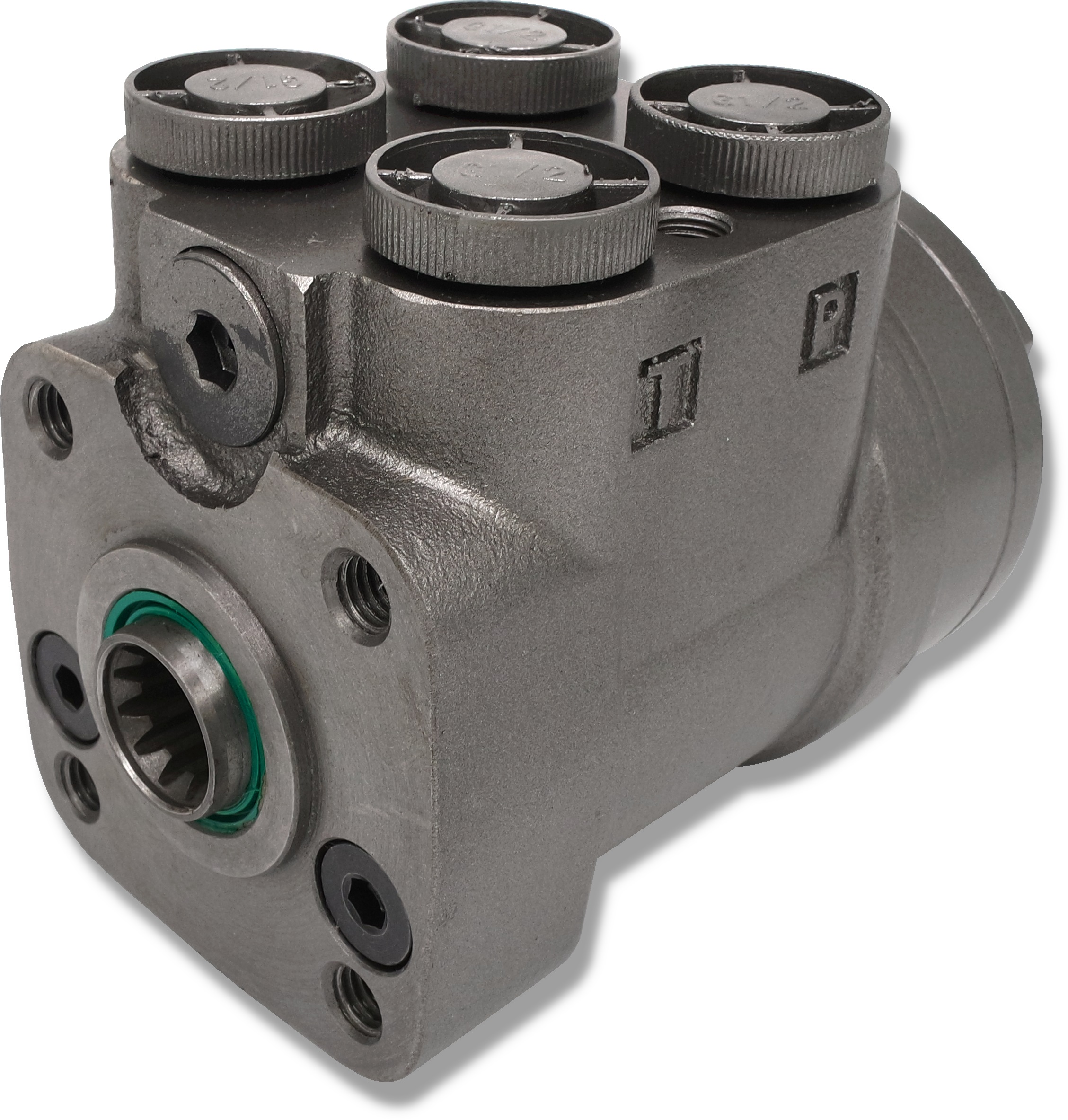

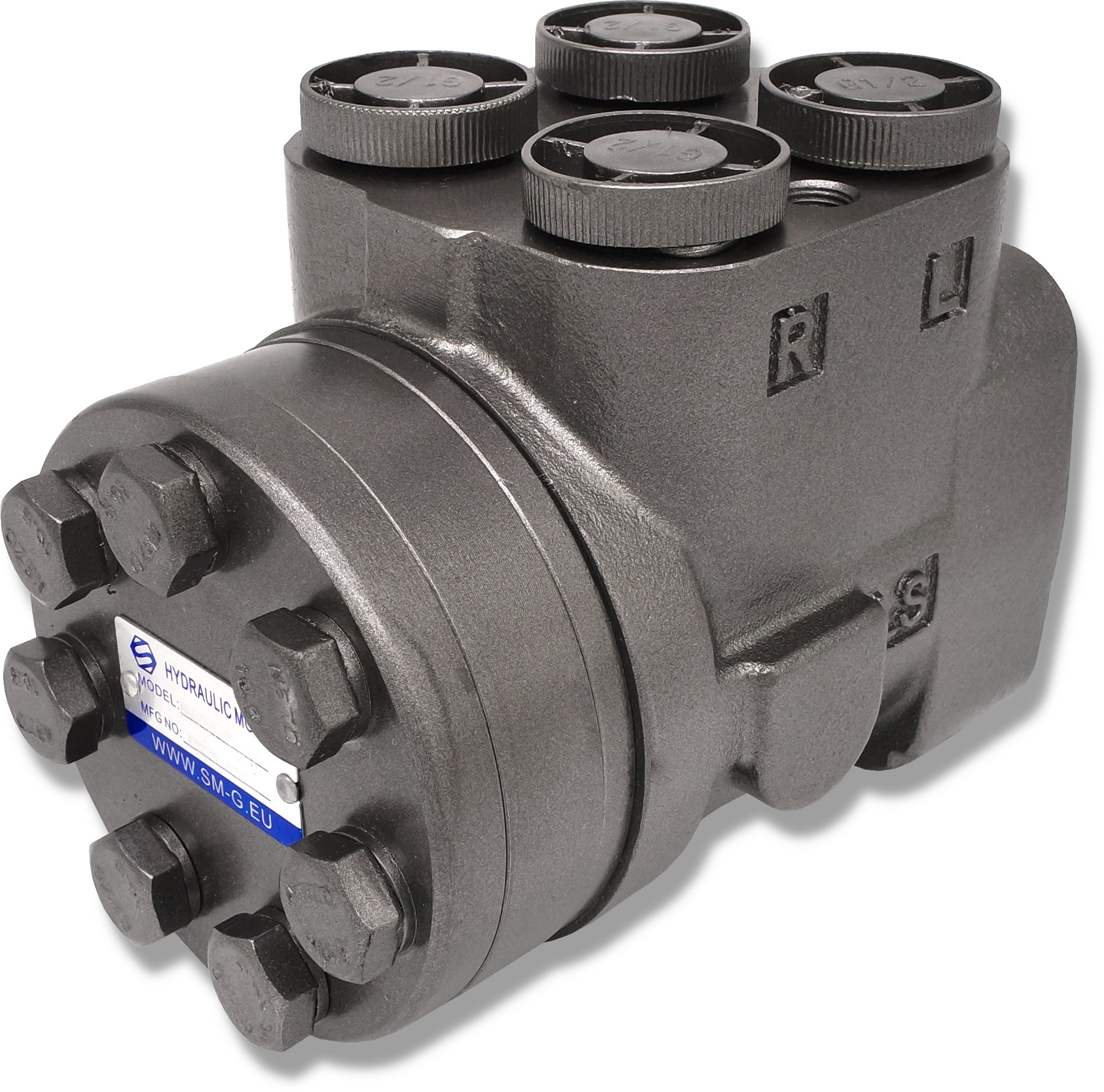

WZMACNIANY ORBITROL OSPC 160 ON

Kod skraw-met: [4184]

Zastosowanie:

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Orbitrol OSPC 160 ON ma za zadanie sterowanie hydraulicznym układem kierowniczym w ciągnikach rolniczych, koparkach, kombajnach, widlakach i maszynach budowlanych.

Zastosowanie w ciągnikach:

URSUS: C-385 , C-385A , 902 , 912 , 914, 1202 , 1204 , 1212 ; 1214

ZETOR: 8011, 8111, 8045, 8145

NEW HOLLAND TD: 5040 , 5050 , 60D , 70D , 80D , 90D , 95D

CASE IH: JX 55, 60, 65, 70, 75, 80, 85, 90, 95


Dane techniczne:

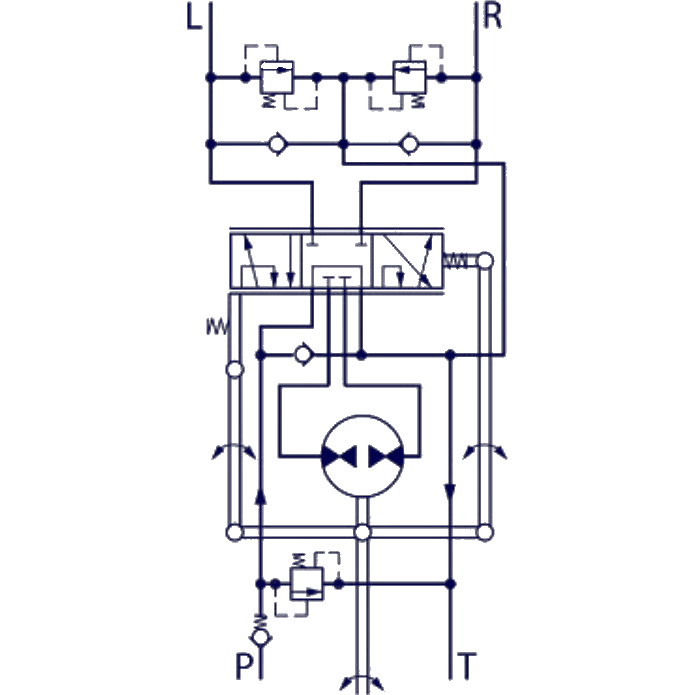

Orbitrol 160 ON (OPEN NORMALLY) – w momencie gdy kierownica nie zmienia położenia, olej porusza się w układzie i przepływa przez orbitrol, powrót i spływa do zbiornika nie powodując nadmiernego obciążenia pompy.

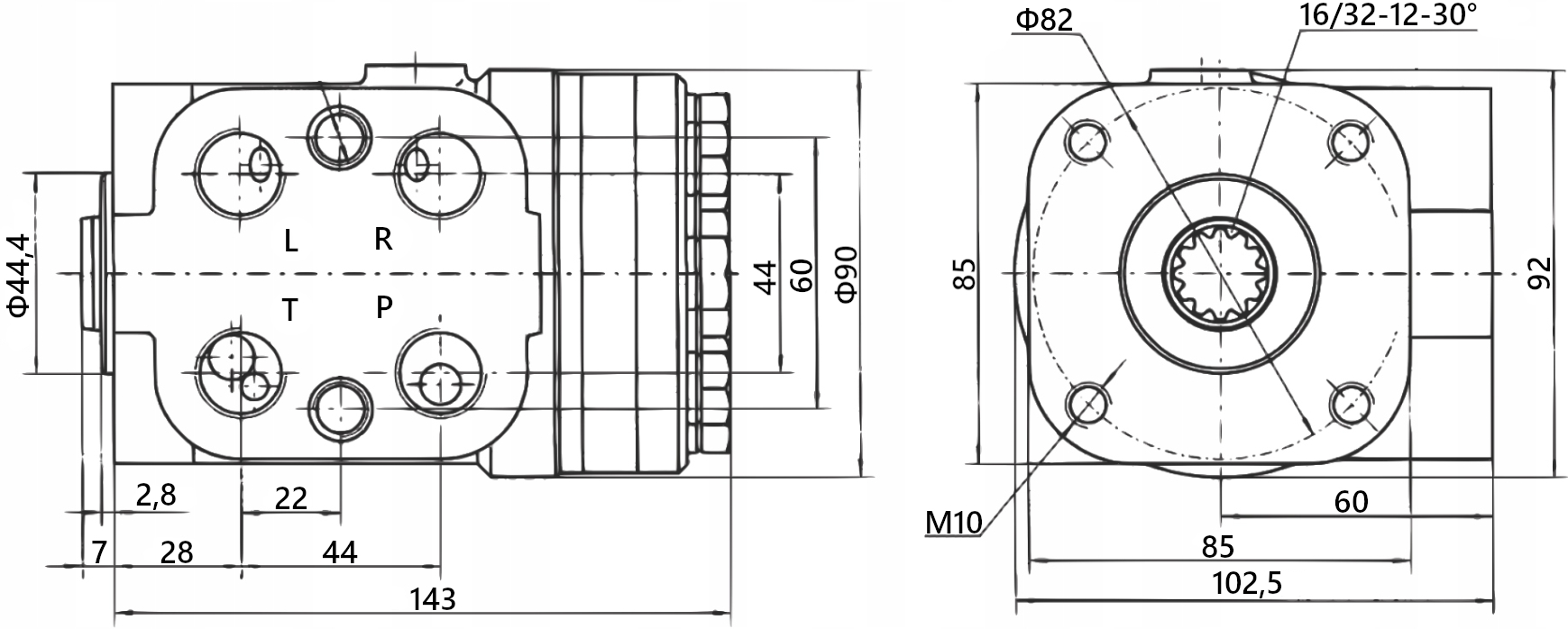

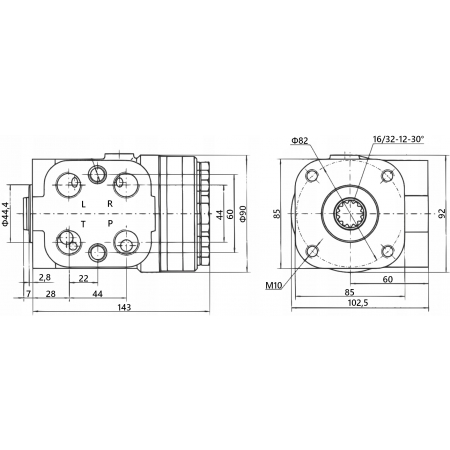

Przyłącza: P , T , A , B gwinty wewnętrzne [BSP]: 1/2"

Mocowanie kolumny kierownicy: 4x śruba M10 - 16mm

Długość Orbitrola [L] : 145mm

Ustawienie zaworów: przelewowy 160bar , szokowe 240bar

Objętość geometryczna: 160cm3/obr.

Zalecany przepływ oleju w układzie: od 12 do 18L/min.

Materiał: żeliwo

Oznaczenia przyłączeń:

P - zasilanie z pompy

T - powrót do zbiornika

R - skręt w prawo

L - skręt w lewo

Zalety naszych orbitroli:

• praca bez szarpania kierownicą , płynne oraz lekkie kierowanie przy bardzo obciążonej osi , dzięki wzmacnianej , precyzyjnej konstrukcji nie powodującej przecieków.
• każdy orbitrol posiada opisane przyłącza: P , T , A , B , co zapewnia prawidłowe podłączenie do układu
• umożliwia sterowanie pojazdem nawet w trakcie awarii , przy holowaniu pojazdu.

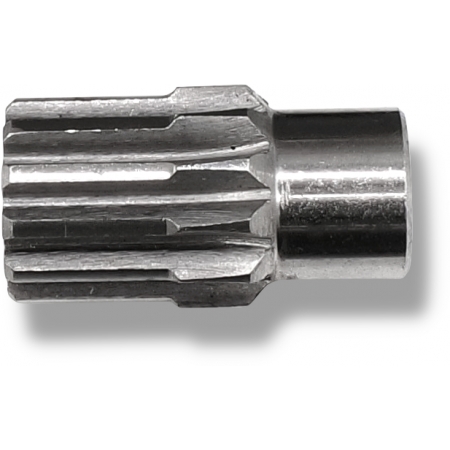

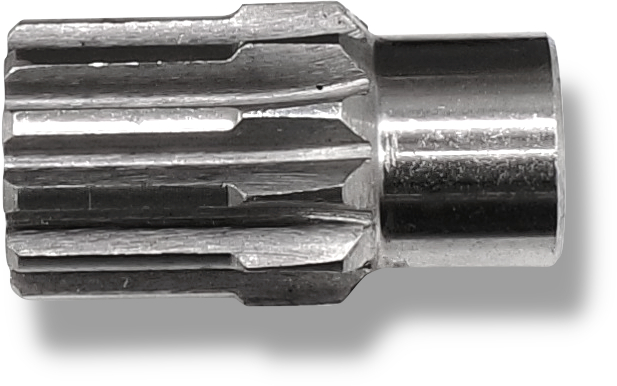

WAŁEK ORBITROLA ŚREDNI DŁUGOŚĆ 40 mm

KOD SKRAW-MET: [1345]

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Wałek pasuje do wszystkich typów orbitroli (ON, CN, LS).


Dane techniczne:

• Ilość frezów na końcówce wałka: 12
• Szerokość końcówki frezowanej: 20 mm
• Długość całkowita wałka: 40 mm
• Szerokość końcówki gładkiej: 17 mm
• Długość końcówki gładkiej: 14 mm
