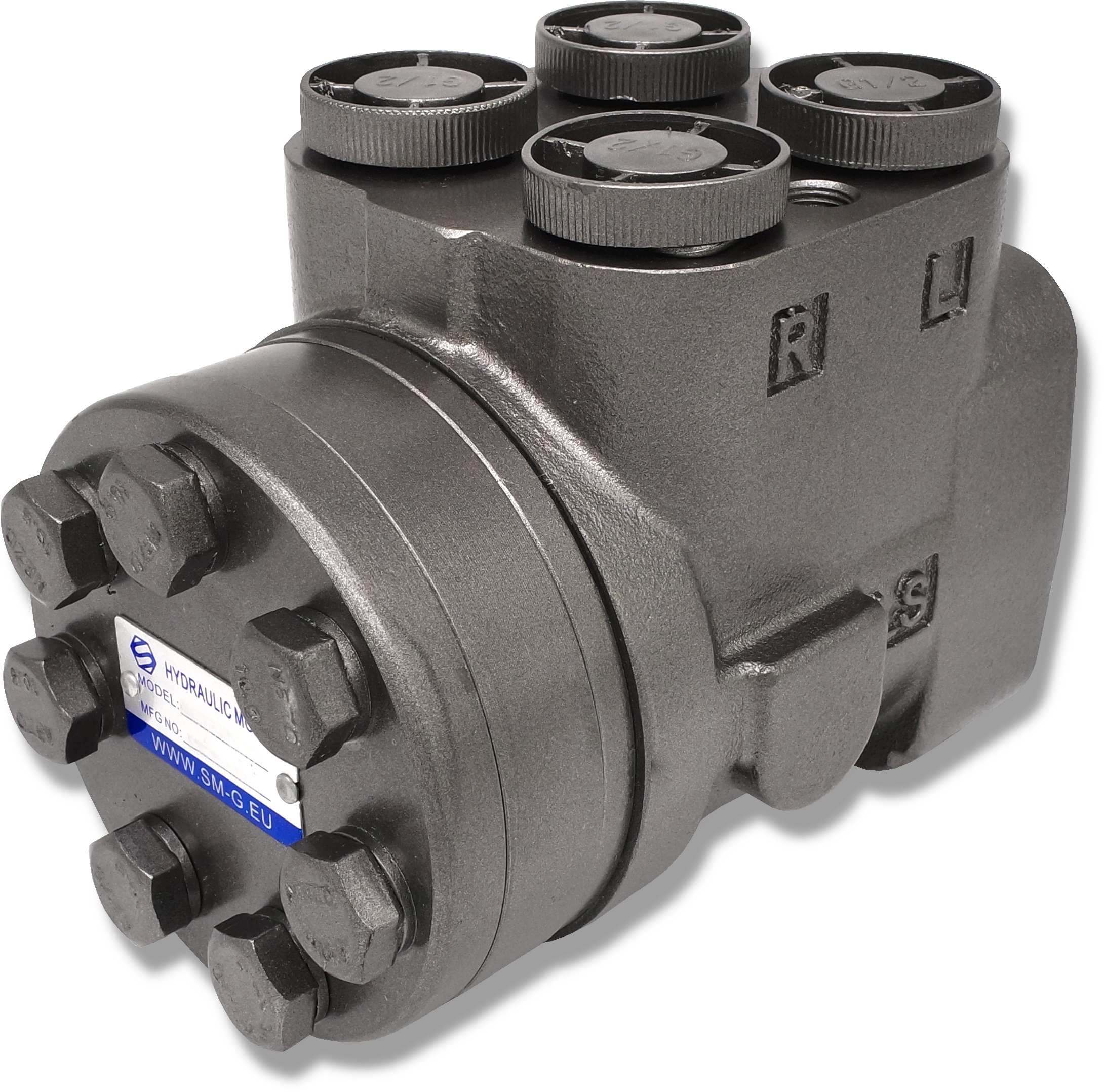

Wzmocniony orbitrol wraz z wałkiem

KOD SKRAW MET: [8853]

Typ: OSPC - ON (NORMALNIE OTWARTY)

Wałek: 16/32-12-30°

Objętość geometryczna: 160 cm3/obr

Orbitrol 160 ON (OPEN NORMALLY — normalnie otwarty) — w momencie gdy kierownica nie zmienia położenia, olej swobodnie porusza się w układzie orbitrola i przepływa przez powrót, spływając do zbiornika. Dzięki temu pompa podczas swojej pracy zostaje odciążona.

Zalety naszych orbitroli:

- Precyzyjnie wykonana konstrukcja, która zapewnia brak jakichkolwiek przecieków oraz lekką i płynną pracę — sprawdza się nawet przy bardzo obciążonej osi

- Każdy orbitrol posiada opisane przyłącza: P, T, R, L, co zapewnia prawidłowe podłączenie do układu

- Umożliwia sterowanie pojazdem podczas holowania nawet w przypadku awarii ciągnika (np. pompy)

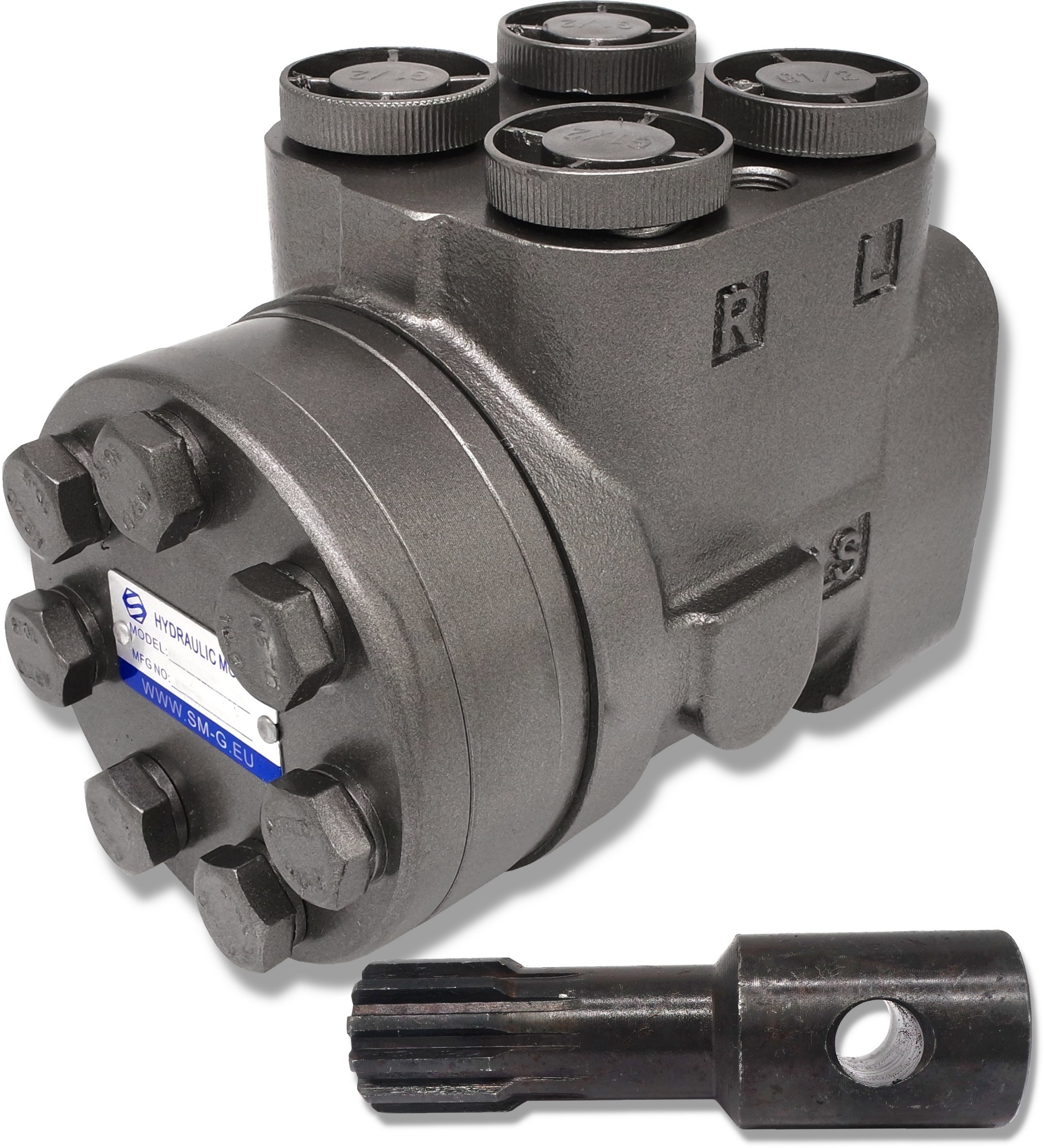

W skład zestawu wchodzą:

• Orbitrol OSPC 160cm3 ON
• Wałek kierowniczy 80 mm

Zastosowanie:

Orbitrol ma za zadanie sterowanie hydraulicznym układem kierowniczym w ciągnikach rolniczych, koparkach, kombajnach, widlakach i maszynach budowlanych.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

URSUS: C-385, C-385A, 902, 912, 914, 1202, 1204, 1212, 1214

ZETOR: 8011, 8111, 8045, 8145

CASE IH: JX 55, 60, 65, 70, 75, 80, 85, 90, 95

NEW HOLLAND TD: 5040, 5050, 60D, 70D, 80D, 90D, 95D


Specyfikacja techniczna:

Orbitrol 160 ON (OPEN NORMALLY) – w momencie gdy kierownica nie zmienia położenia, olej porusza się w układzie i przepływa przez orbitrol, powrót i spływa do zbiornika nie powodując nadmiernego obciążenia pompy.

Przyłącza: P , T , A , B gwinty wewnętrzne [BSP]: 1/2"

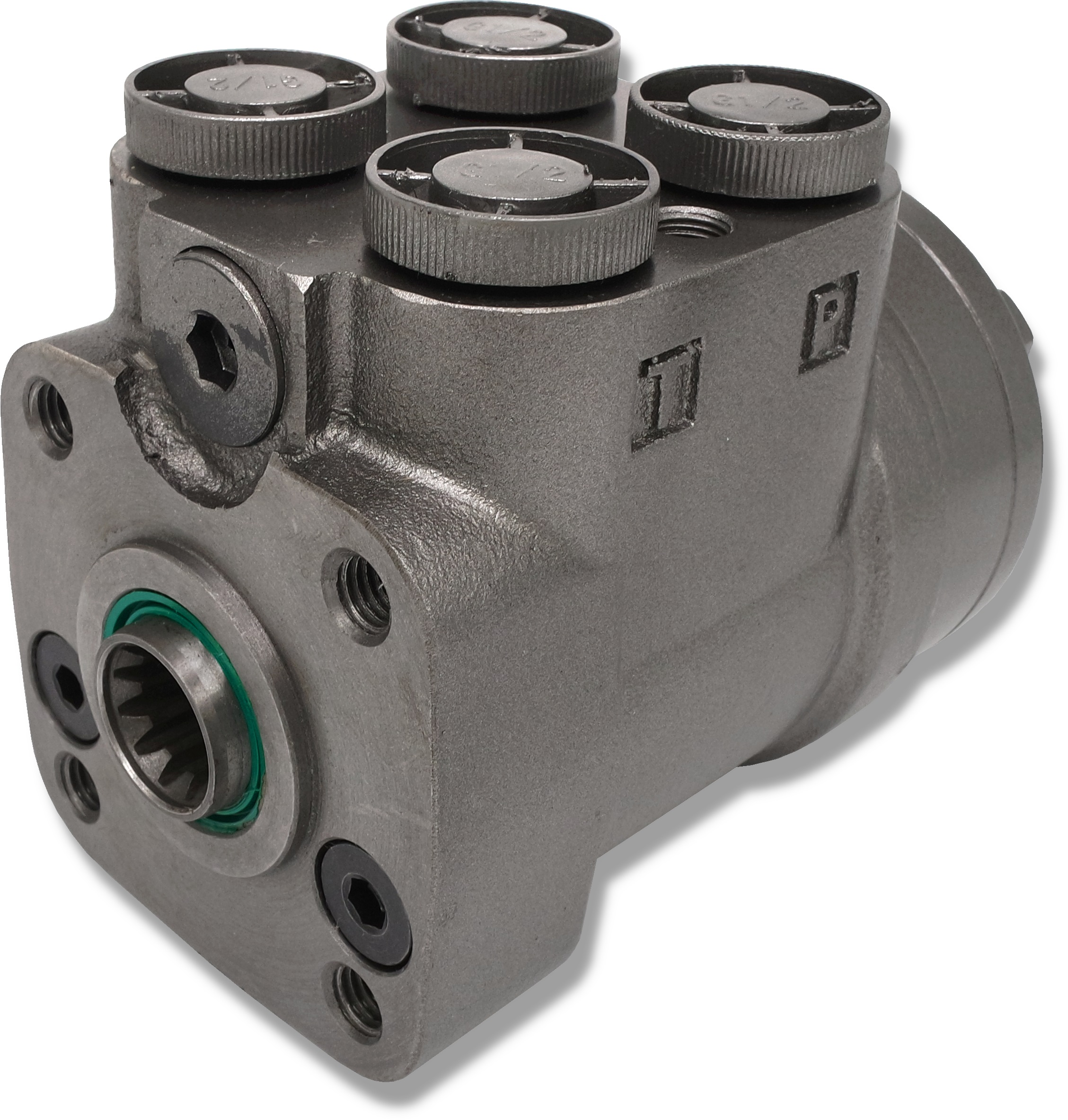

Mocowanie kolumny kierownicy: 4x śruba M10 - 16mm

Długość Orbitrola [L] : 145mm

Ustawienie zaworów: przelewowy 160bar , szokowe 240bar

Objętość geometryczna: 160cm3/obr.

Zalecany przepływ oleju w układzie: od 12 do 18L/min.

Materiał: żeliwo

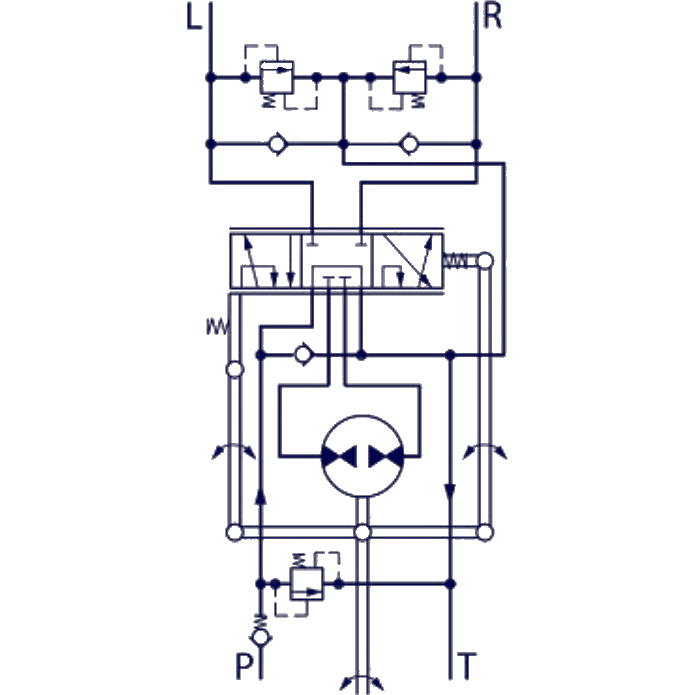

Oznaczenia przyłączeń:

P - zasilanie z pompy

T - powrót do zbiornika

R - skręt w prawo

L - skręt w lewo

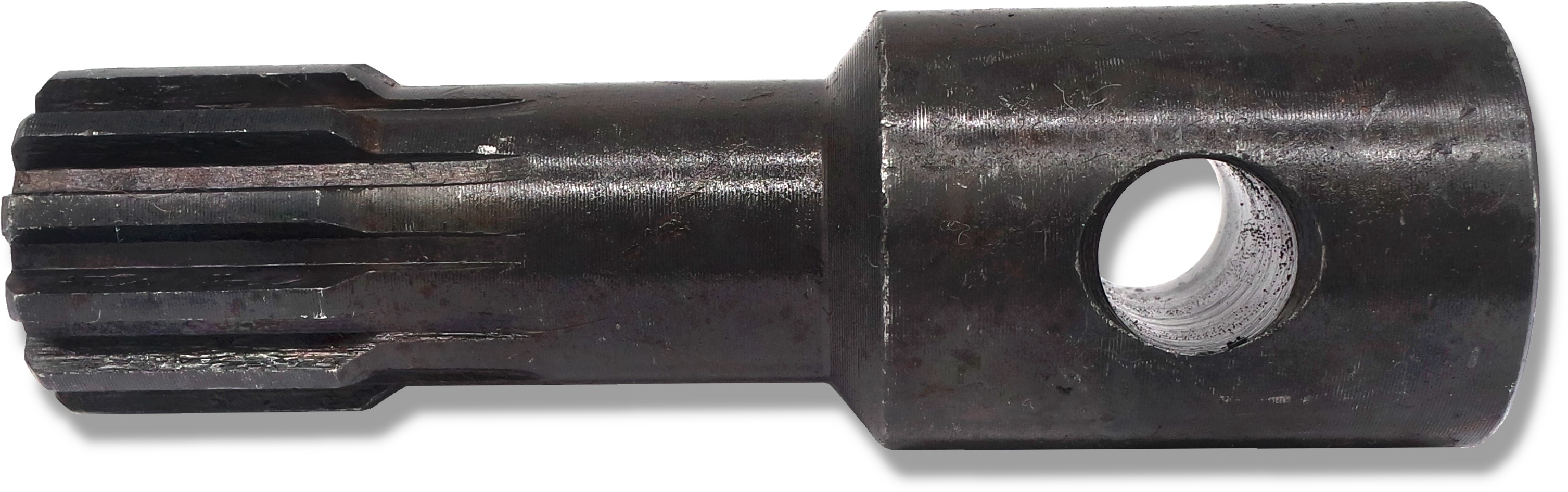

WAŁEK ORBITROLA ŚREDNI DŁUGOŚĆ 80 mm

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Wałek pasuje do wszystkich typów orbitroli (ON, CN, LS).

Dane techniczne:

• Ilość frezów na końcówce wałka: 12
• Szerokość końcówki frezowanej: 20 mm
• Długość całkowita wałka: 80 mm
• Szerokość końcówki gładkiej: 25 mm
• Długość końcówki gładkiej: 33 mm
• Średnica otworu: Φ10 mm
