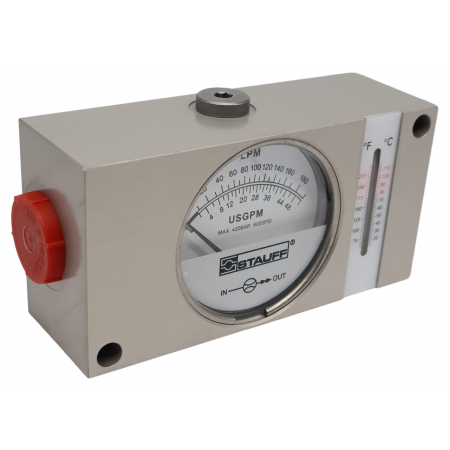

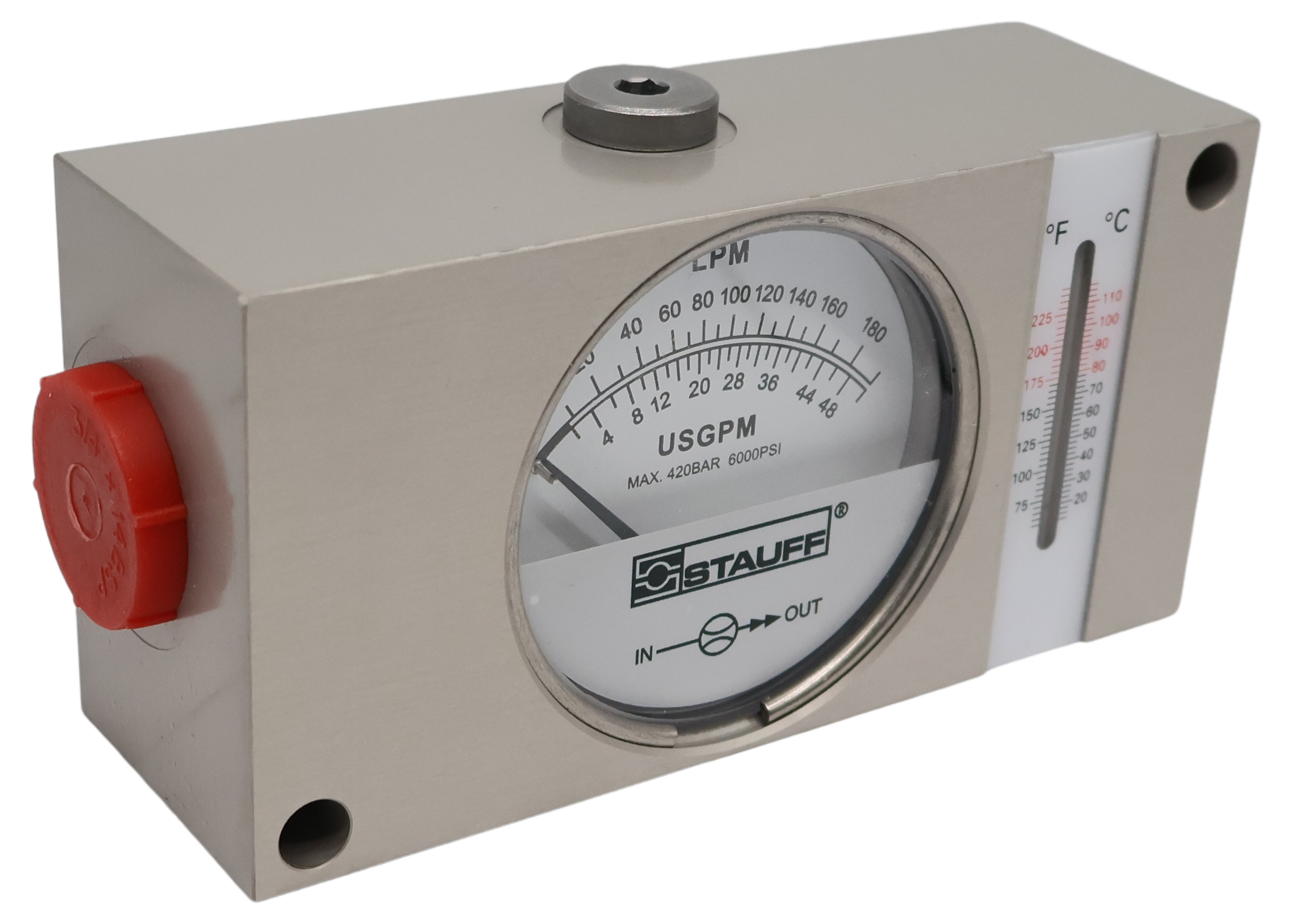

PRZEPŁYWOMIERZ 10 - 180L 3/4'' Z TERMOMETREM
KOD SKRAW-MET: [4405]
Służy do pomiaru przepływu, ciśnienia i temperatury płynów w hydraulice mobilnej oraz przemysłowej, a także do kontroli ciśnienia roboczego.
Wskaźniki przepływu SDM posiadają ostrokrawędziowy otwór i stożkowy tłok dozujący, który porusza się proporcjonalnie do zmian przepływu w stosunku do sprężyny.
W stanie bez przepływu tłok zamyka otwór, a wskaźnik wskazuje zero. Przy wzrastającym przepływie i różnicy ciśnień tłok porusza się względem skalibrowanej sprężyny.
Ruch tłoka jest wprost proporcjonalny do natężenia przepływu i jest sprzężony magnetycznie ze wskazówką obrotową. Podczas tej funkcji kryza o ostrych krawędziach minimalizuje wpływ lepkości.
Charakterystyka:
- odpowiednie dla oleju mineralnego, płynów HFC i wody
- przeznaczony do montażu na linii produkcyjnej
- urządzenie mechaniczne (poza linią roboczą)
- wskazanie przepływu w L/min i GPM
- gwint do połączenia z Manometrem na górze
Przepływ jest pokazywany na skalibrowanej skali w l/min i gal/min.

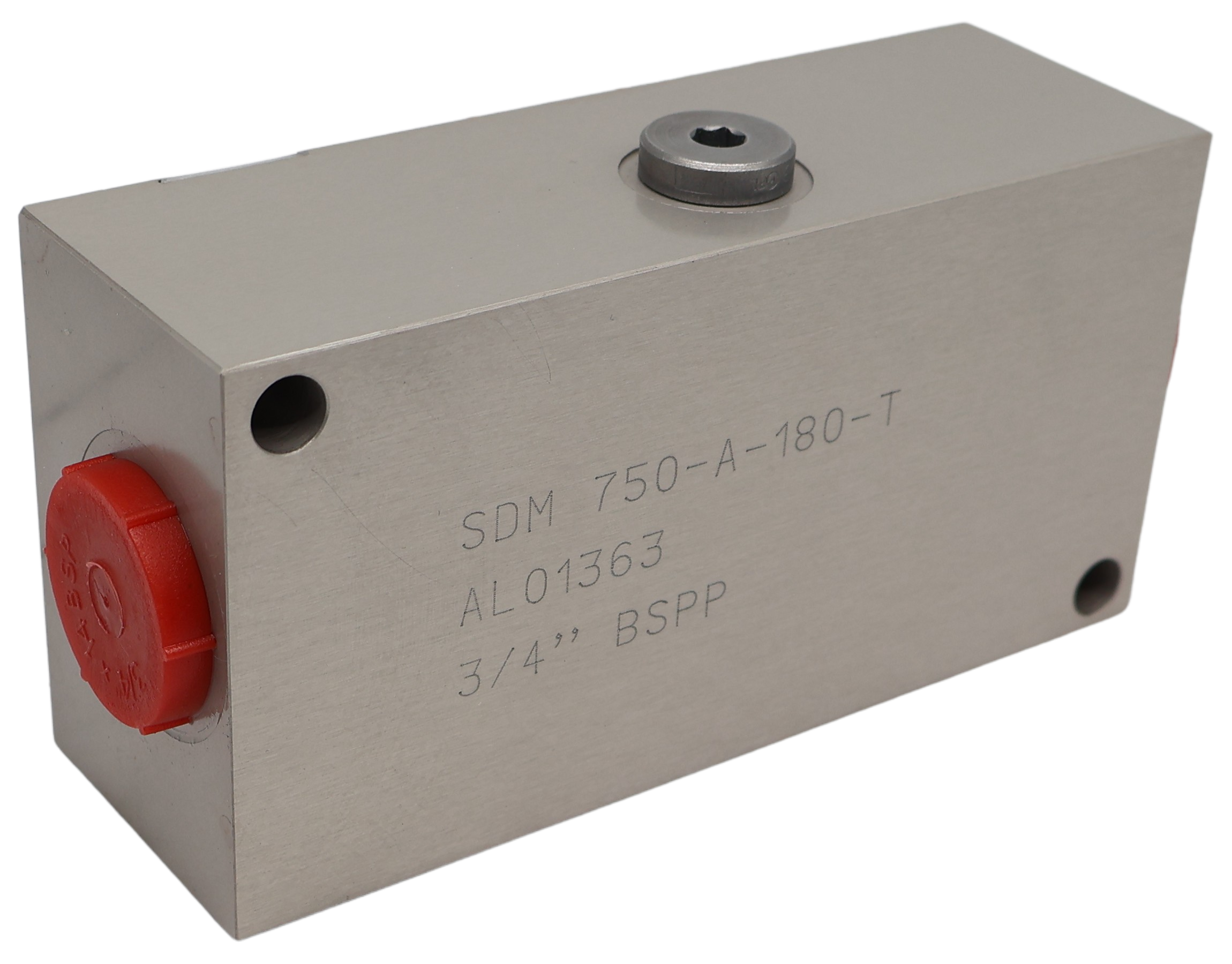

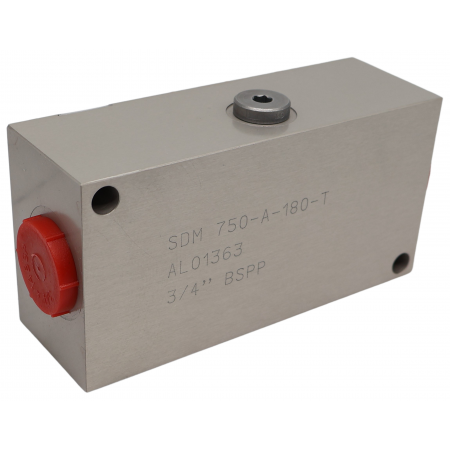

Symbol: SDM-750-A-180-T

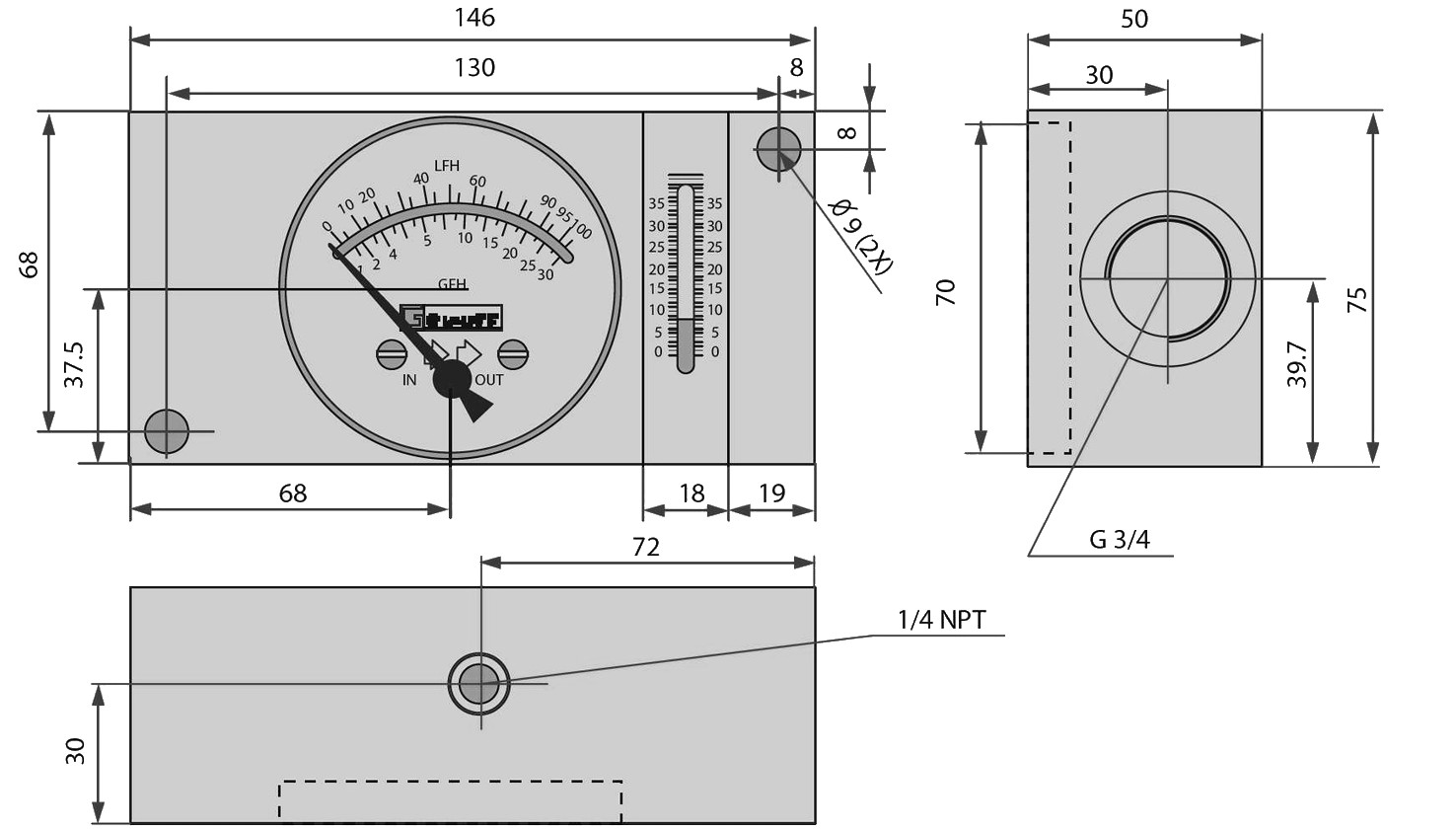

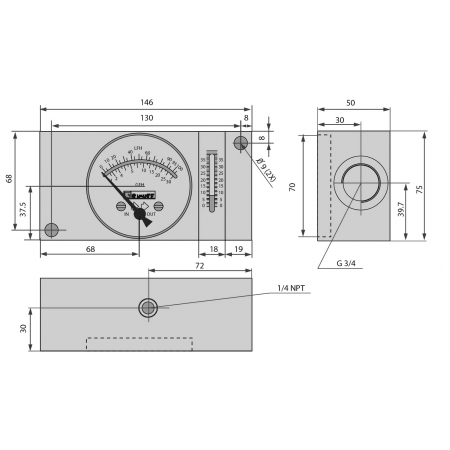

Specyfikacja Techniczna:
- Długość: 146 mm
- Wysokość: 75 mm
- Szerokość: 50 mm
- Gwint do manometru: G1/4"
- Gwint na wejściu (po Lewej): G3/4"
- Gwint na wyjściu (po Prawej): G3/4"
Maks. ciśnienie robocze: 420 bar
Zakres pomiaru temperatury: 20°C .... 110°C
