Zestaw hydrauliczny 2-sekcyjny 80L/min do TURA

KOD SKRAW-MET: [8943]

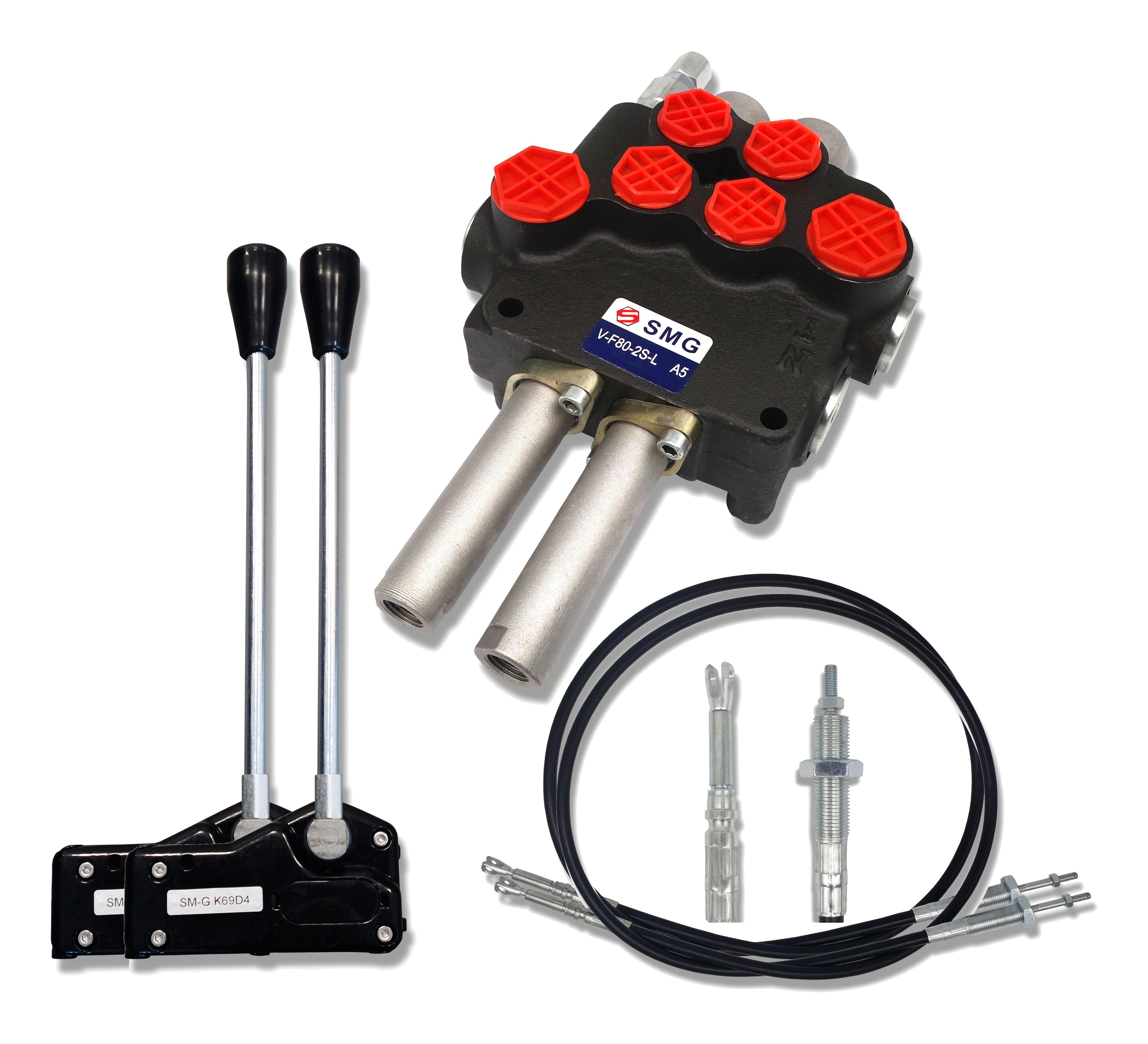

Skład zestawu:

• 2x dźwignia na widełki [3926]
• 2x linka z widełkami o długości 1,5 m [3939]
• rozdzielacz hydrauliczny na linki 2 sekcyjny 80L/min [1603]

Zestaw doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Gwarantuje skuteczne sterowanie dwiema sekcjami w ładowaczach czołowych TUR (podnoszenie ramy oraz pochyłość łychy).

Zestaw posiada wiele zalet, które wpływają na dynamiczne, szybkie i bezpieczne sterowanie maszyną.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie. Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

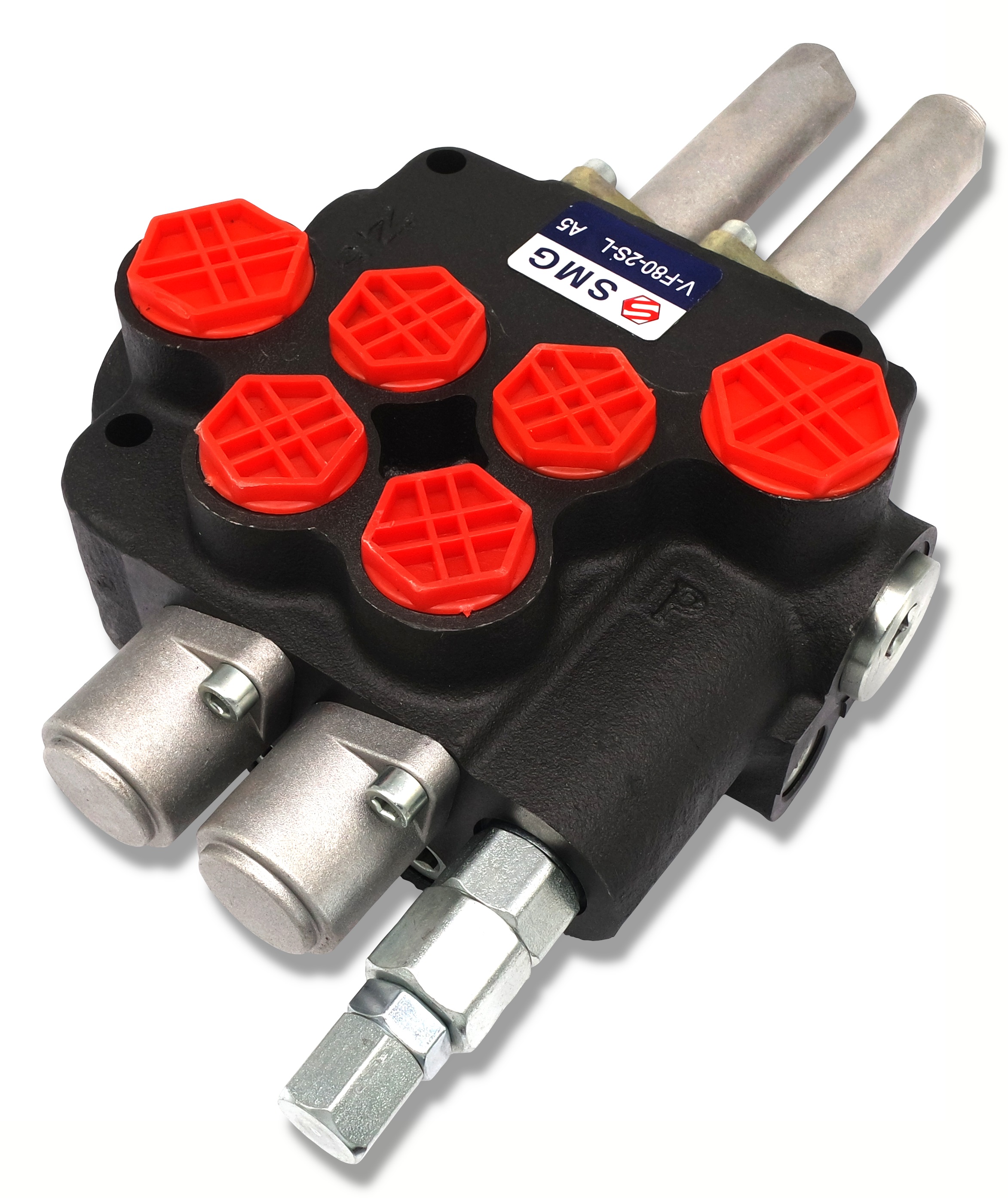

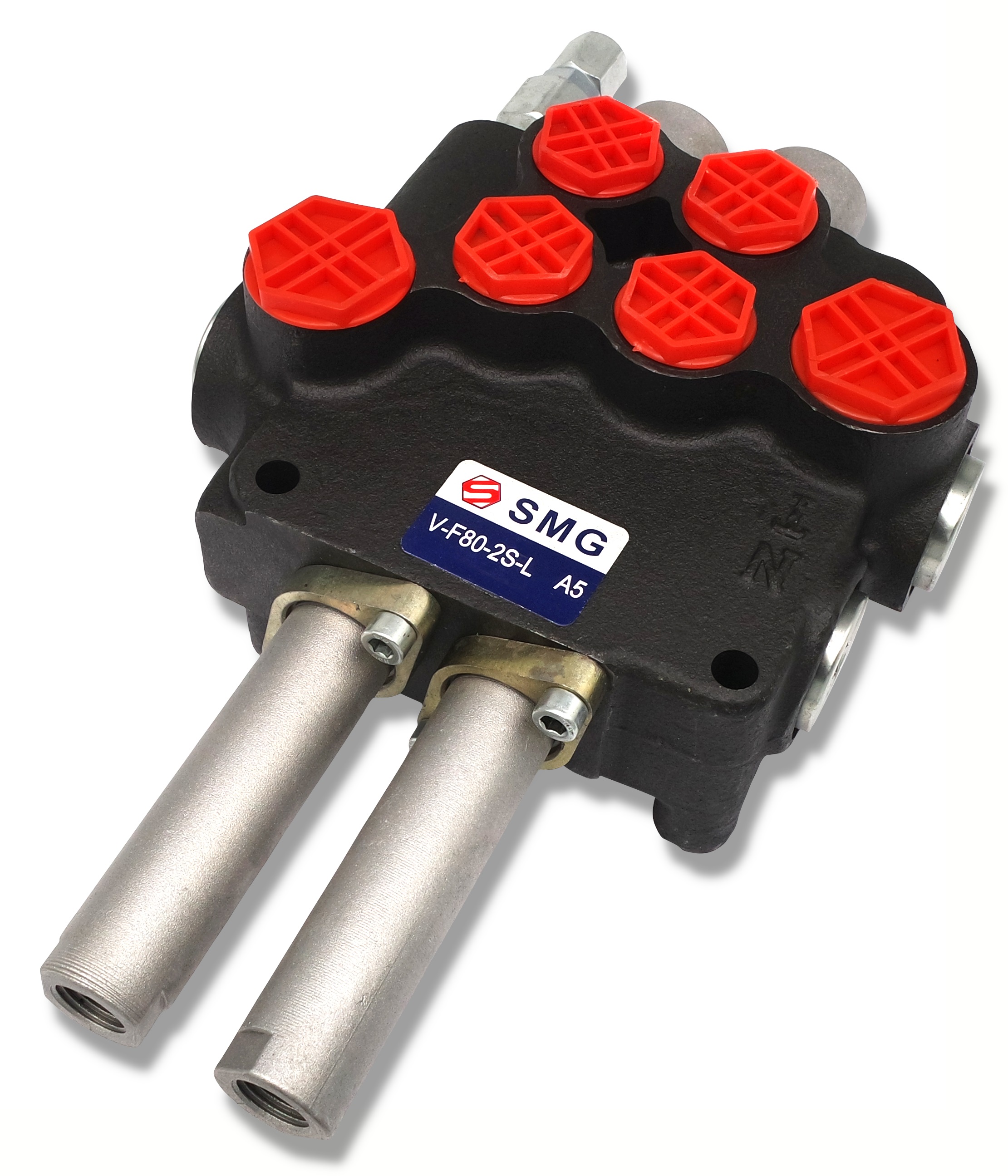

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY 80L NA LINKI

KOD SKRAW-MET: [1603]

SYMBOL: V-F80-2S-L

Rozdzielacz wysokiej jakości, monoblokowy charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.

Umożliwia sterowanie dwoma siłownikami dwustronnego lub (po zaślepieniu jednego z portów) jednostronnego działania.

Istnieje możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie z kabiny za pomocą linek i joysticka.


Zastosowanie:

Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:

• Cyklopy
• Tury
• Ładowacze
• Pługi
• Wózki widłowe i wiele innych

Suwak trzypozycyjny (1 - 0 - 2)

• na sprężynie sama wraca do pionu
• Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
• Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Specyfikacja techniczna:

Przepływ oleju:  0 - 80 l/min

Maksymalne ciśnienie robocze: 250 bar

Dopuszczalna temperatura otoczenia: -40'C do +60'C

Dopuszczalna temperatura oleju: -15'C do +80'C

Wyposażony w zawór bezpieczeństwa.

Dźwignie sterujące rozdzielaczem hydraulicznym wraz z korpusem do sterowania rozdzielaczem za pomocą linek na widełki

KOD SKRAW-MET: [3926]

SYMBOL: JL-D1-W-I3047-HV

Zestaw przystosowany do mechanicznego sterowania 2 - sekcyjnym rozdzielaczem hydraulicznym.

Solidna dźwignia umożliwiająca mechaniczne sterowanie dwukierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy linki na widełki (która jest w zestawie).

W rozdzielaczu 3 sekcyjnym potrzebne będą trzy takie dźwignie i trzy linki. Dźwignie mogą być łączone i skręcane ze sobą tworząc jednolity panel sterujący.

Pozwala na zdalne sterowanie (z kabiny) rozdzielaczami, które znajdują się poza kabiną.

Zastosowanie:

Dedykowany do sterowania TURA 1, 2, 3 w ciągnikach takich jak:

• URSUS
• ZETOR
• MF i pochodnych.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w różnego rodzaju maszynach tj.: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, maszynach przemysłowych i innych.

Łatwy do zainstalowania.

Do tej dźwigni pasuje linka zakończona widełkami z otworem 6mm

Specyfikacja techniczna:

• Temperatura pracy: od -40'C / do +80'C
• Otwór na kabel z widełkami
• Otwory montażowe
• Gałka czarna
• Czarna zaślepka

Materiał:

• Ergonomiczny, hartowany uchwyt z tworzywa sztucznego
• Wytrzymała metalowa rama i dźwignia dla większej trwałości

Linki do sterowania rozdzielaczem na widełki 1,5 m

KOD SKRAW-MET: [3939]

SYMBOL: JL-L-W-150

Metalowa w pancerzu o długości 1,5 m

Linka doskonale sprawdza się przy sterowaniu rozdzielaczami hydraulicznymi stosowanymi w maszynach i urządzeniach zasilanych hydraulicznie sterowanych joystickiem / dźwignią.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Końcówki:

• Końcówka linki od strony joysticka zakończona widełkami z otworem 6 mm oraz korpusem 14 mm
• Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6
