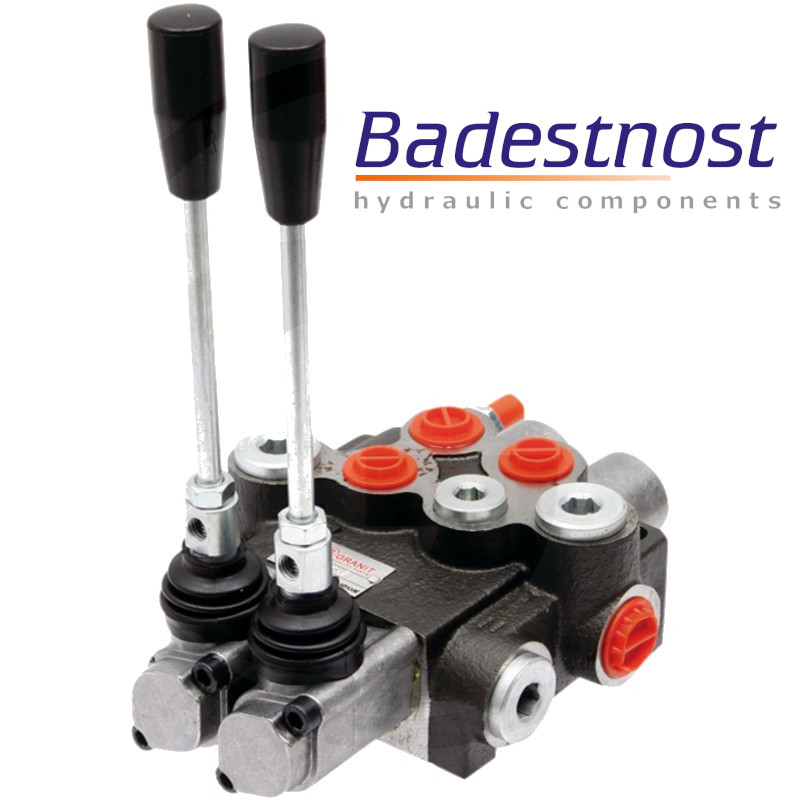

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY P40 Z SEKCJĄ NURNIKOWĄ

[1606]

SYMBOL: 02P40 A1C1

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w : maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach , ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

Sekcja nurnikowa jest specjalnie przystosowana do sterowania cylindrami jednostronnego działania.

W drugim otworze na sekcji został fabrycznie wkręcony, metalowy korek w miejscu w którym nie ma potrzeby wyprowadzać dodatkowego przelewu.

Gdy cylinder jednostronny swobodnie opada, strumień oleju wychodzącego w tym czasie z pompy nie jest blokowany przez ten cylinder.

Sekcja nurnikowa jest szczególnie przydatna w ładowaczach czołowych TUR z jednostronnymi siłownikami służącymi do podnoszenia głównej ramy.

W przypadku potrzeby podłączenia szeregowego do istniejącego układu wymagana jest tuleja ciśnieniowa.

Specyfikacja:

Dźwignia trzy pozycyjna (1 - 0 - 2)

• NA SPRĘŻYNIE [sama wraca do pionu]
• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona do przodu w pozycji ukośnej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona do tyłu w pozycji ukośnej) tłoczysko siłownika chowa się.

Zakres ciśnień oraz temperatur:

• Maks. ciśnienie na zasilaniu (Bar): 250
• Maks. ciśnienie na powrocie (Bar): 50
• Maks. ciśnienie na sekcjach (Bar): 300
• Zawór przelewowy jest ustawiony fabrycznie na 175Bar
• Dopuszczalna jest samodzielna kalibracja - pełny obrót to zmiana o 30Bar
• Tolerowana temperatura otoczenia: -40 C do +60 C
• Tolerowana temperatura oleju: -15 C do +80 C

Podłączenie:

• Zasilanie (P): BSP 1/2''
• Powrót (T): BSP 1/2''
• Wyjście na sekcje (B): BSP 3/8''
• Podłączenie szeregowe: BSP 1/2"
