ROZDZIELACZ HYDRAULICZNY 7 SEKCYJNY 40L WRAZ Z PRZYŁĄCZAMI (NYPLAMI)

KOD SKRAW MET: [8385]

​Producent: SM-G (SKRAW MET GROUP)

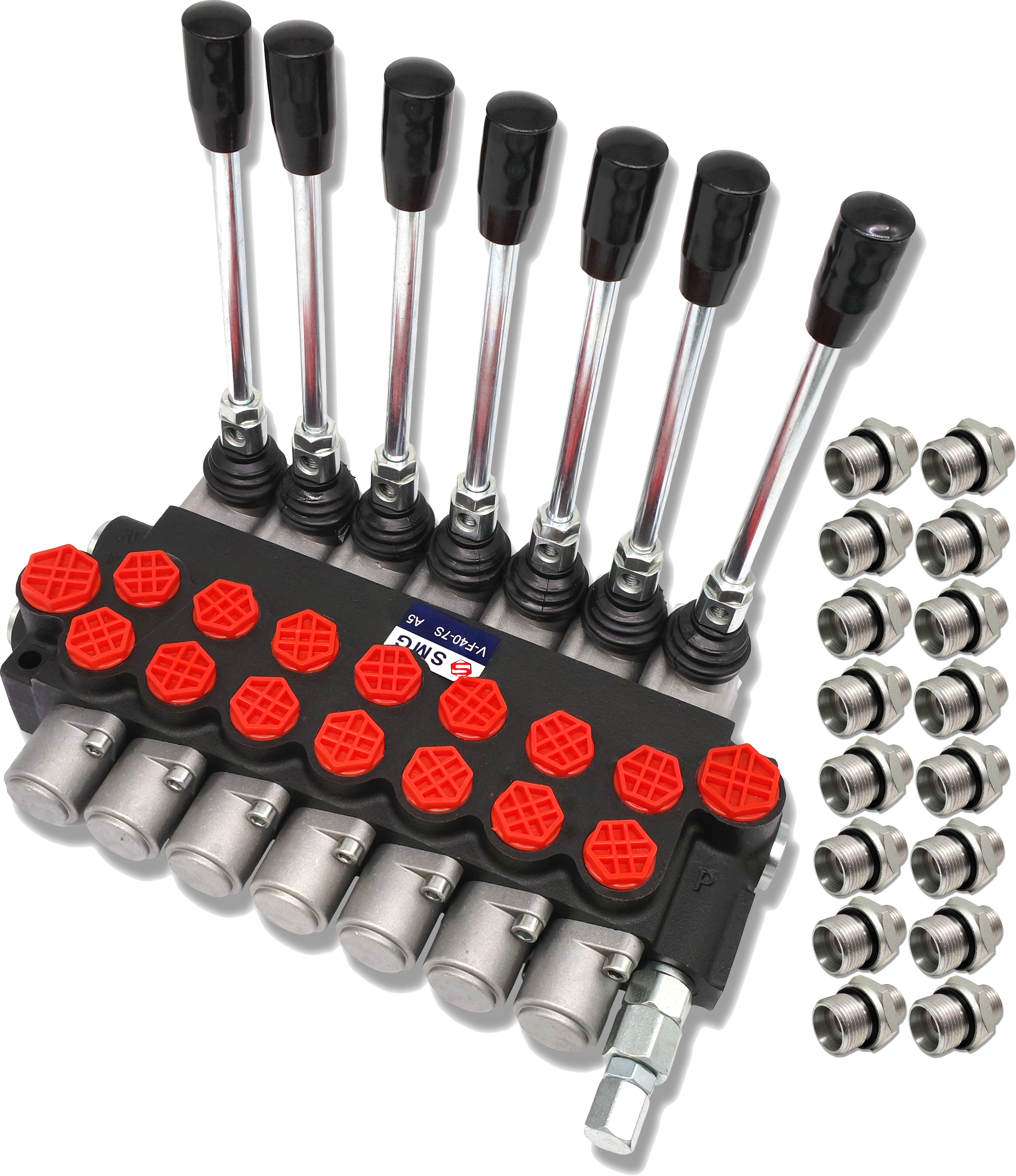

W skład wchodzi:

• Rozdzielacz Hydrauliczny 7 Sekcyjny 40L [2953]
• 2x Przyłącze BSP: 1/2" - M22x1.5 [1388]
• 14x Przyłącze BSP: 3/8"- M18x1.5 [1707]

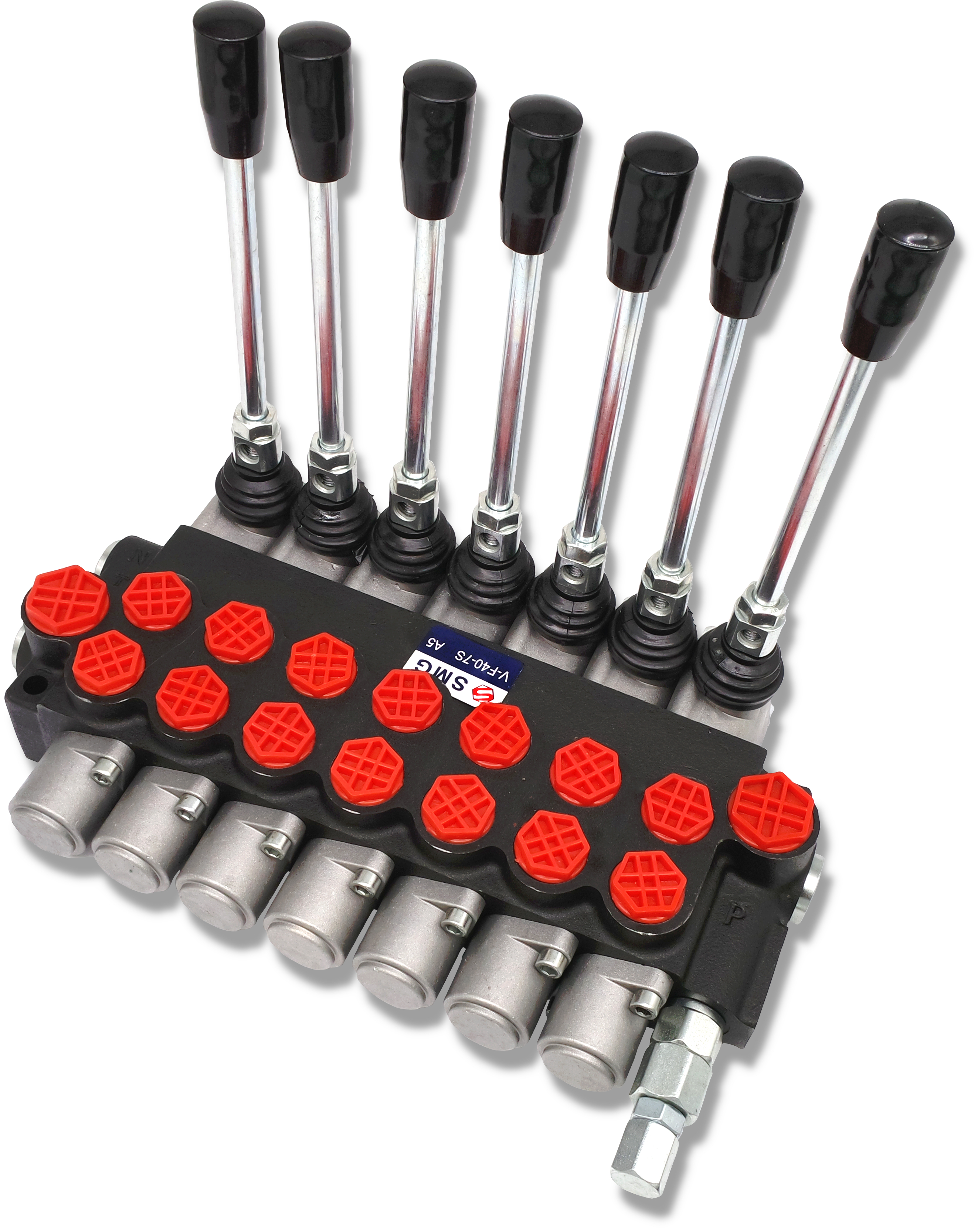

Rozdzielacz wysokiej jakości, monoblokowy charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.

Umożliwia sterowanie siedmioma siłownikami dwustronnego lub (po zaślepieniu jednego z portów) jednostronnego działania.

Istnieje możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Zastosowanie:

Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:

• Cyklopy
• Tury
• Ładowacze
• Pługi
• Wózki widłowe i wiele innych

​

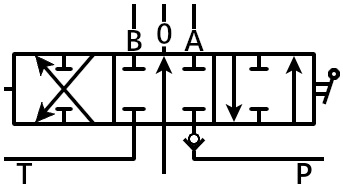

Dźwignia trzy pozycyjna (1 - 0 - 2)​

• na sprężynie sama wraca do pionu
• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Podłączenie:

• Zasilanie (P) BSP 1/2''
• Powrót  (T) BSP 1/2''
• Wyjście na sekcje BSP 3/8''

Specyfikacja techniczna:

• Przepływ oleju: 0 - 40 l/min
• Maksymalne ciśnienie na zasilaniu: 250 bar
• Maksymalne ciśnienie na powrocie: 50 bar​
• Maksymalne ciśnienie na sekcjach: 300 bar
• Zawór przelewowy ustawiony fabrycznie na 180 bar
• Dopuszczalna temperatura otoczenia: -40'C do +60'C
• Dopuszczalna temperatura oleju: -15'C do +80'C

Wyposażony w zawór bezpieczeństwa.


Przyłącza hydrauliczne proste - Nyple

Producent: SM-G (SKRAW MET GROUP)​

Służą do połączenia głównych podzespołów w układzie hydraulicznym z przewodami hydraulicznymi.

Po stronie przyłączeniowej znajduje się uszczelka ED, która w pełni uszczelnia układ.

Druga strona odpowiada za przyłączenie przewodu hydraulicznego lub kolanka. Uszczelnienie następuje po dokręceniu się złączy na stożku samo uszczelniającym. Zapewnia to pełne uszczelnienie układu.

Przyłącza przystosowane są do wkręcenia w korpus. Nie należy nimi łączyć dwóch przewodów hydraulicznych. Do tego służą złącza dostępne na innych aukcjach.

Zastosowanie:

Przyłącza hydrauliczne doskonale sprawdzają się w maszynach i urządzeniach zasilanych hydraulicznie.

Mogą być wykorzystywane w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Przyłącza są przystosowane do wkręcenia w korpus m.in.: pompy, rozdzielacza, siłownika itp.



Specyfikacja techniczna nypli:

Przyłącze hydrauliczne proste — nypel M18x1,5 - G3/8"​

• Długość całkowita: 31,5 mm
• Średnica nominalna przelotu: 10 mm
• Gwint G1 od strony korpusu: zewnętrzny calowy 3/8"
• Gwint M2 od strony przewodu: zewnętrzny metryczny M18x1,5

Przyłącze hydrauliczne proste — nypel M22x1,5 - G1/2"

• Długość całkowita: 35 mm
• Średnica nominalna przelotu: 11,5 mm
• Gwint G1 od strony korpusu: zewnętrzny calowy 1/2"
• Gwint M2 od strony przewodu: zewnętrzny metryczny M22x1,5

• Kąt stożków zaciskowych: 24' (typowy dla normy polskiej)
• Ciśnienie nominalne: 180 bar
• Ciśnienie maksymalne: 230 bar
• Typ cieczy: olej hydrauliczny
• Wersja przyłączy: lekka

Materiał:

stal spawalna, galwanizowana odporna na korozję
