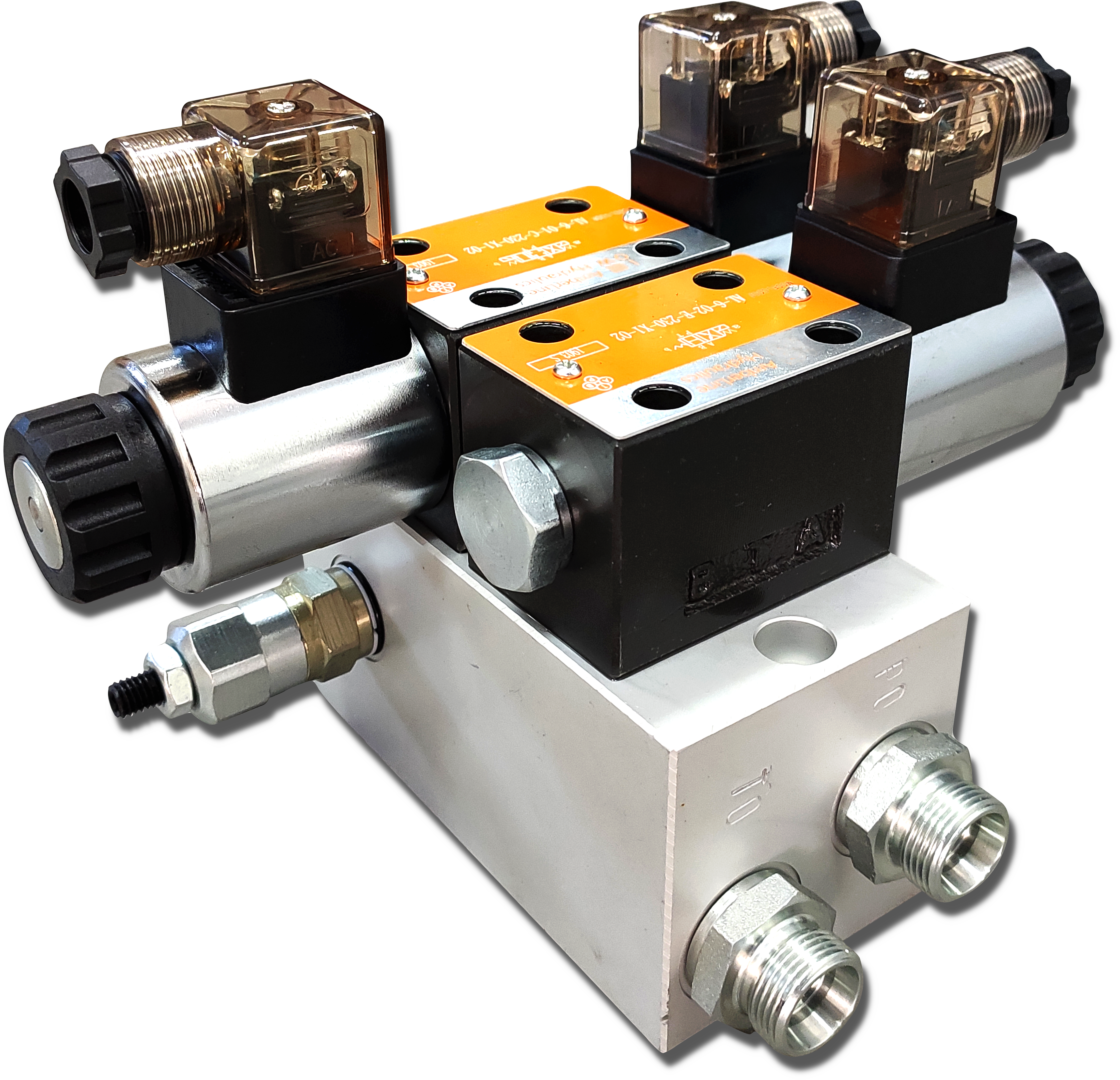

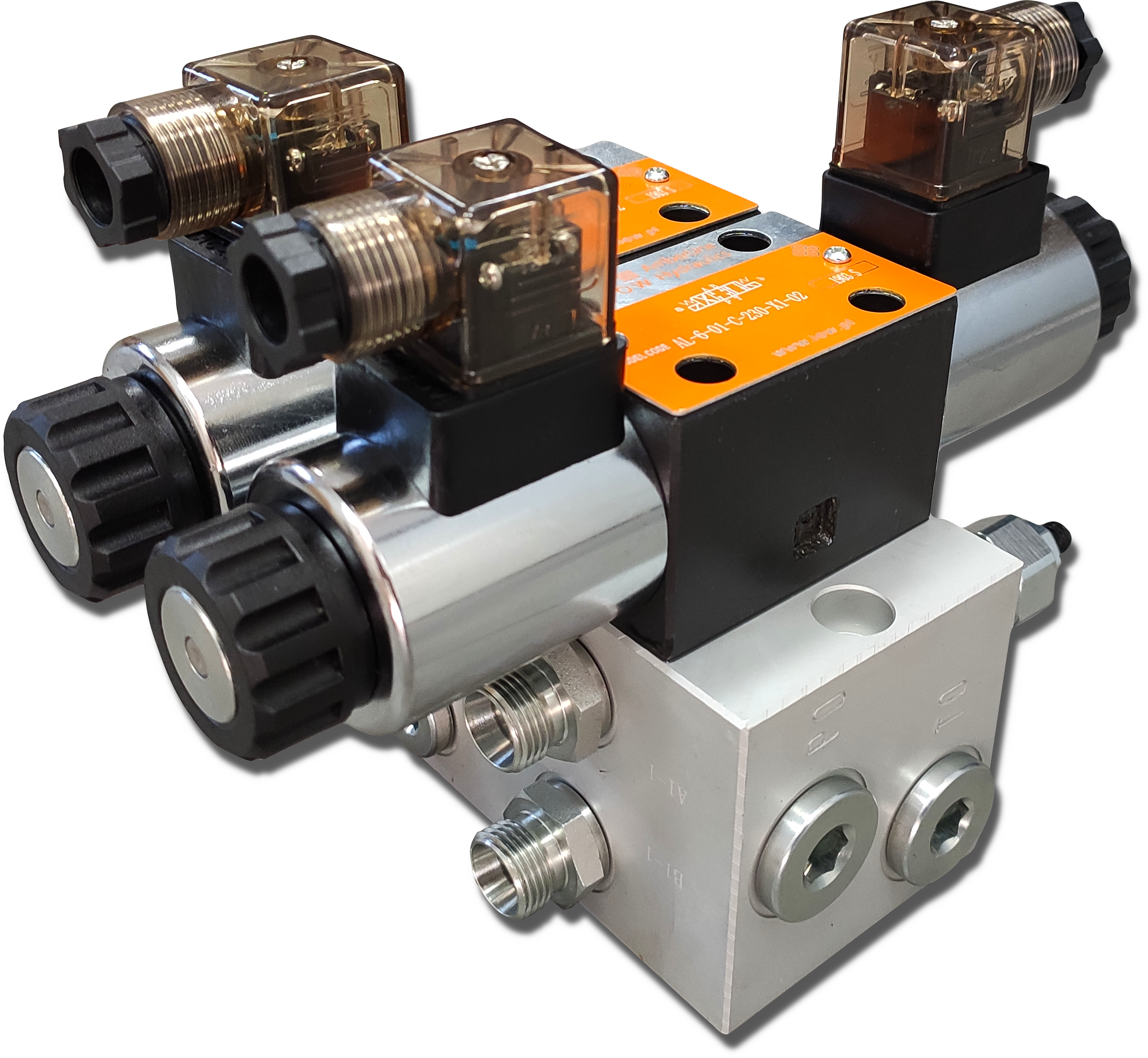

ROZDZIELACZ HYDRAULICZNY 1 SEK CETOP 03 NG6 STEROWANY ELEKTRYCZNIE 230V

KOD SKRAW-MET:[7921]

Może być wykorzystywany w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Rozdzielacz hydrauliczny z jedną sekcją startową (odciążającą) oraz 1 sekcją roboczą.

Pierwsza sekcja jest odpowiedzialna za niezbędne odciążenie pompy hydraulicznej podczas gdy nie sterujemy żadną sekcją roboczą. Ponadto, aby uruchomić sekcje robocze, sygnały elektryczne muszą być skonfigurowane tak aby za każdym razem "przeszły" jednocześnie przez sekcję startową. To znaczy że żadna sekcja robocza nie uruchomi się jeżeli na sekcję startową nie będzie puszczony prąd.

Wtyczki elektryczne posiadają diody które zapalają się w momencie gdy na cewkę działa prąd.

Przykładowe zastosowanie: sterowanie jednym siłownikiem 2-stronnego działania

Specyfikacja Techniczna:

• Zasilanie prąd stały (DC) 230V
• Zalecany przepływ oleju w układzie: 0 - 60 l/min
• Przyłącza z wyjściem M18x1,5 oraz kompletem wtyczek elektrycznych 230 VDC ze świecącymi diodami

Materiał:

Korpus rozdzielacza i suwaki stalowe, wtyczki elektryczne i nakrętki dociskające plastikowe, blok w zależności od partii stalowy lub aluminiowy.

STEROWANIE

Suwak sekcji startowej dwupozycyjny (1 - 0) Gdy suwak znajdzie się na pozycji neutralnej (0), olej idzie na przelew a pompa jest odciążona

• na sprężynie sam wraca do pozycji neutralnej (po odcięciu dopływu prądu)
• Pozycja 0 neutralna (dopływ prądu do cewki ODCIĘTY) olej idzie na przelew - BRAK CIŚNIENIA NA SEK. ROBOCZYCH
• Pozycja 1 robocza (dopływ prądu do cewki OTWARTY) CIŚNIENIE NA SEKCJACH ROBOCZYCH

Suwak sekcji roboczej trzypozycyjny (1 - 0 - 2)

• na sprężynie sam wraca do pozycji neutralnej (po odcięciu dopływu prądu)
• Pozycja 0 neutralna (dopływ prądu do cewek ODCIĘTY) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu do cewki drugiej) tłoczysko siłownika chowa się.

Podłączenie (gwinty wewnętrzne w korpusie):

• Zasilanie (P) BSP 1/2''
• Powrót  (T) BSP 1/2''
• Wyjście na sekcje (A1 ; B1) BSP 3/8"

Zakres ciśnień:

• Max. ciśnienie na zasilaniu: 250Bar
• Max. ciśnienie na powrocie: 50Bar
• Max. ciśnienie na sekcjach: 300Bar
• Zawór przelewowy ustawiony fabrycznie na 175Bar
• Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C
