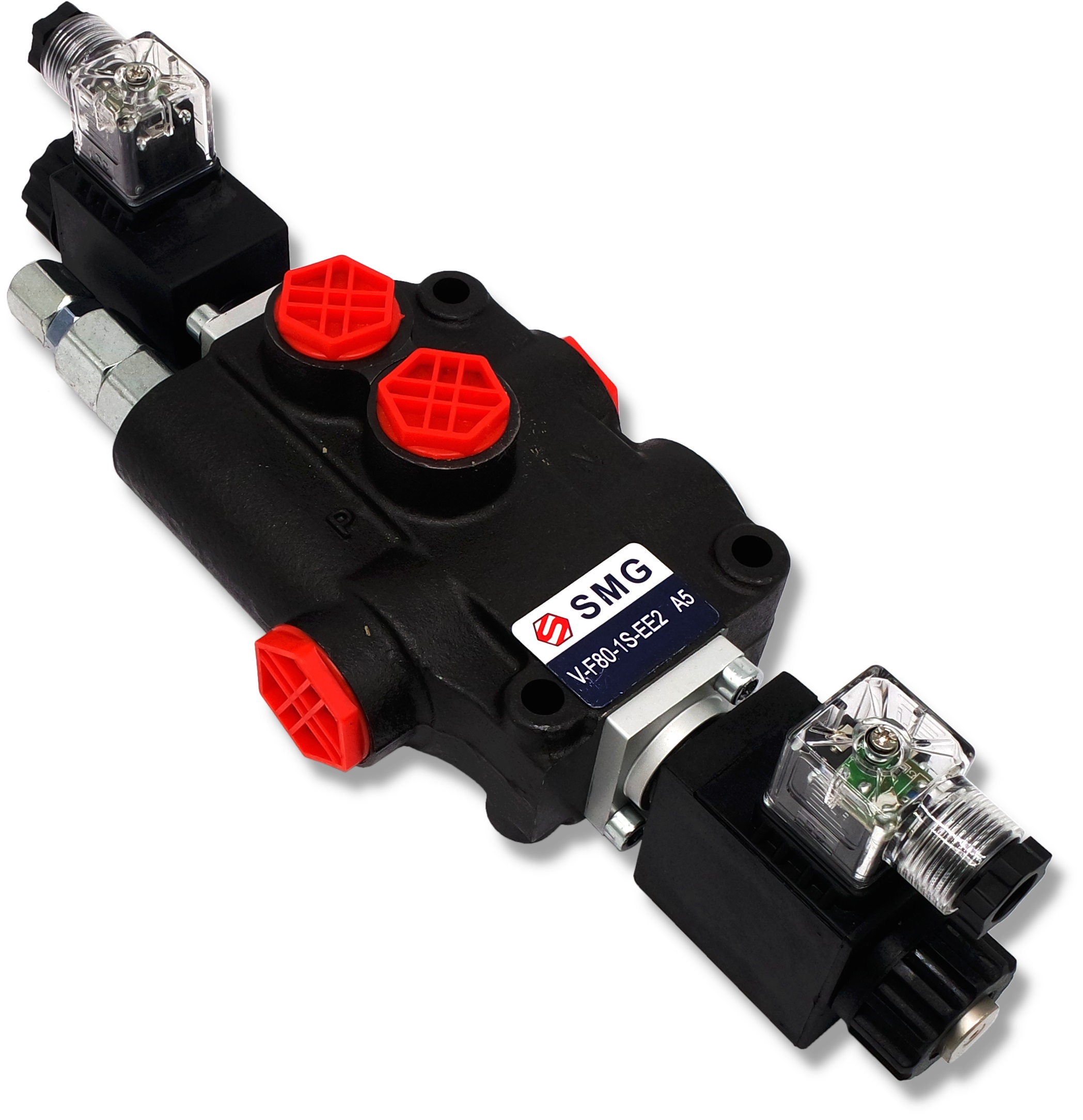

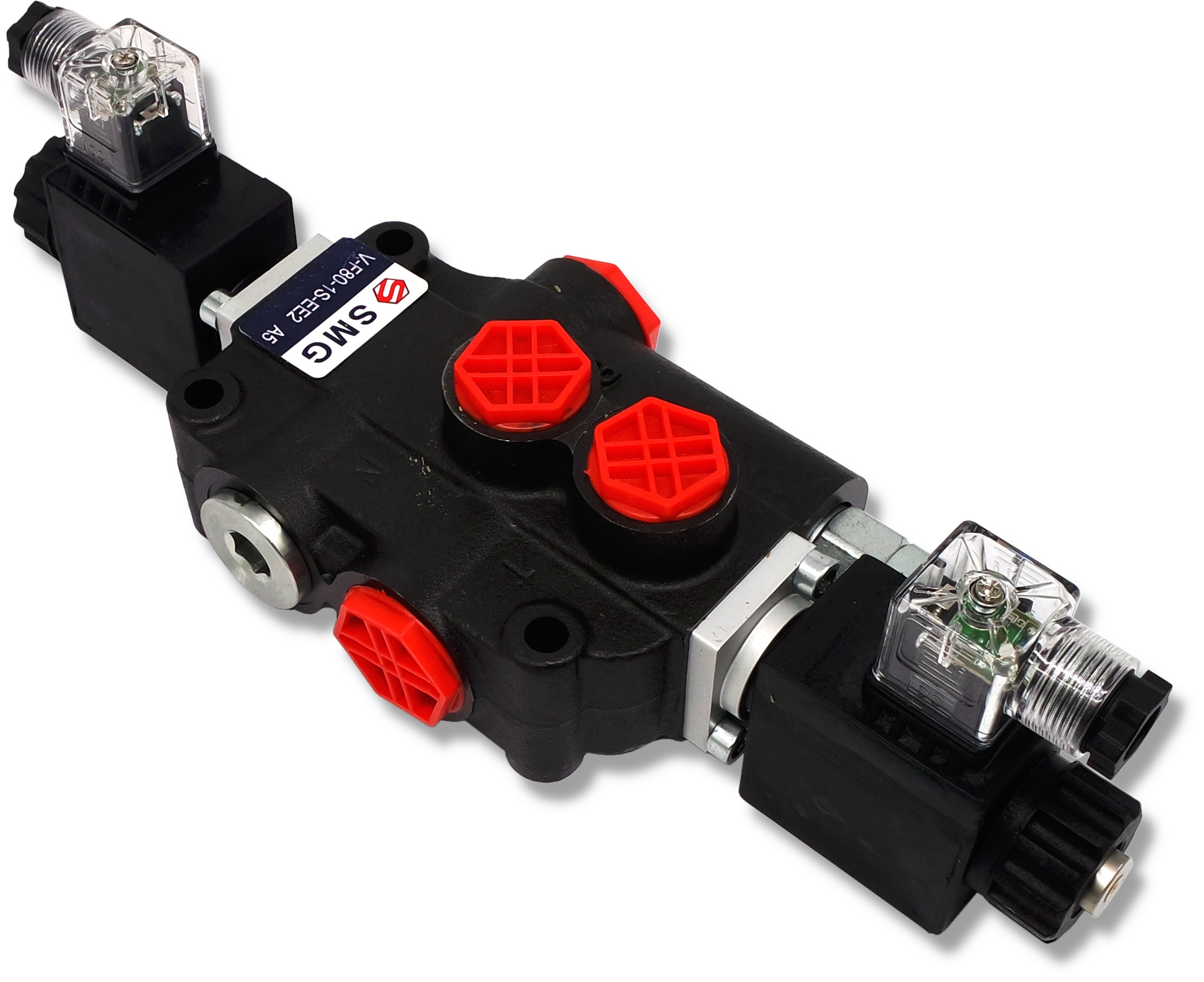

Rozdzielacz hydrauliczny 1 sekcyjny elektryczny 12V o przepływie oleju 80L/min

KOD SKRAW MET: [3256]

Producent: SM-G (SKRAW MET GROUP)

Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak: Cyklopy, Tury, Ładowacze, Pługi, Wózki widłowe i pochodne.

Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

Cewki elektryczne wraz z wtyczkami, są w komplecie z rozdzielaczem.

Rozdzielacz posiada zawór bezpieczeństwa.

• napięcie nominalne: 12V
• przepływ oleju:  0 - 80 l/min
• zalecana filtracja oleju na poziomie: 10 - 15 µ
• temperatura oleju: od -20°C do +80°C
• temperatura otoczenia: od -40°C do +60°C
• wersja: zawór z odlewu ze stali

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy:

• Ustawiony fabrycznie na 180Bar
• Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Podłączenie:

• Zasilanie (P) BSP 3/4''
• Powrót  (T) BSP 3/4''
• Wyjście na sekcje BSP 1/2''

Typ oleju:

Olej hydrauliczny na bazie oleju mineralnego

Suwak trzypozycyjny (1 - 0 - 2)

• na sprężynie sam wraca do pozycji neutralnej (po odcięciu dopływu prądu)
• Pozycja 0 neutralna (dopływ prądu do cewek ODCIĘTY) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu do cewki drugiej) tłoczysko siłownika chowa się.

Wejścia/wyjścia:

P1 / P2 - zasilanie oleju

T1 / T2 - powrót oleju

A1-A2 / B1-B2 - wyjścia na siłowniki

N - wyjście ciśnieniowe (do przekazywania ciśnienia na podłączone szeregowo rozdzielacze - wymaga tulei ciśnieniowej)

Zdjęcie poglądowe! Ilość wyjść na siłownik (A i B) zależy od ilości sekcji w rozdzielaczu.

Wtyczki elektryczne wpinane są do cewek rozdzielacza za pomocą trzech pinów.

Wszelki dodatkowe elementy tj.: wtyczki do cewek, joysticki czy panele sterujące, można dokupić na pozostałych naszych aukcjach.

Rysunek techniczny oraz schemat rozdzielacza
