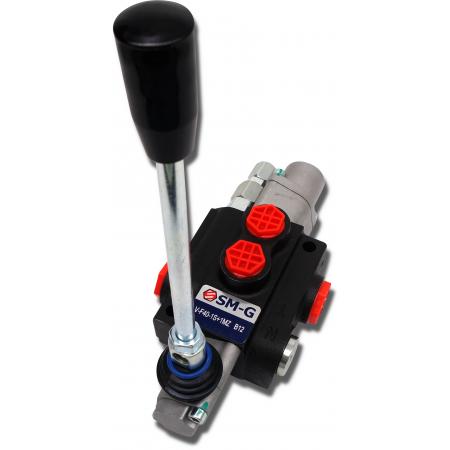

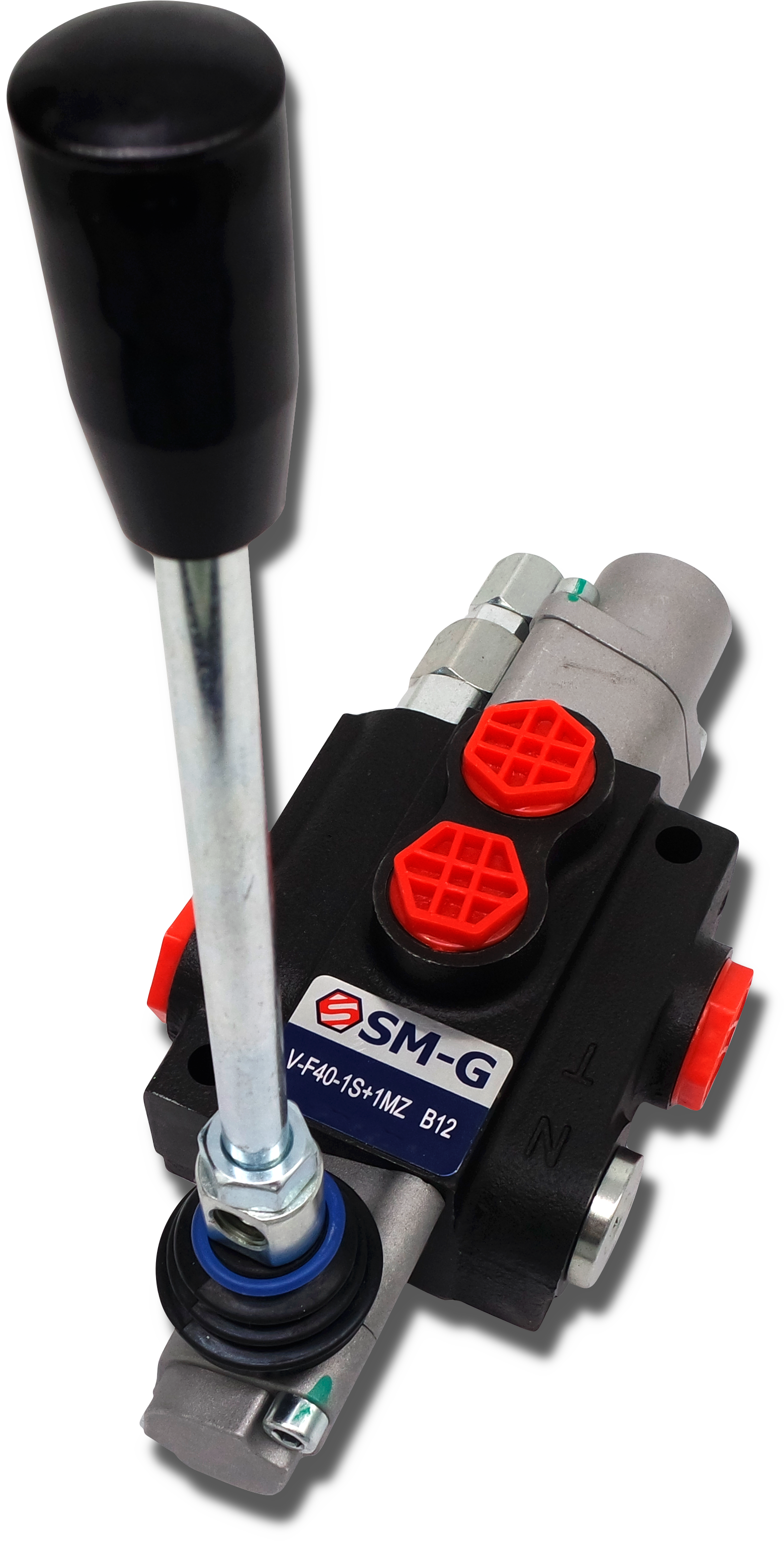

ROZDZIELACZ HYDRAULICZNY 1 SEKCYJNY 40L Z ZATRZASKIEM SILNIKOWYM WRAZ Z PRZYŁĄCZAMI

KOD SKRAW MET: [8394]

Producent: SM-G (SKRAW MET GROUP)

Rozdzielacz wysokiej jakości, monoblokowy charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.

Istnieje możliwość podłączenia szeregowego do istniejącego układu.

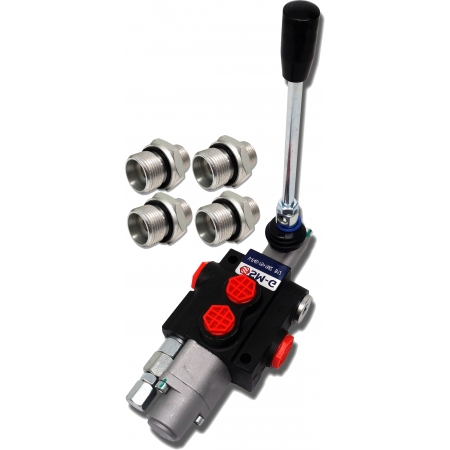

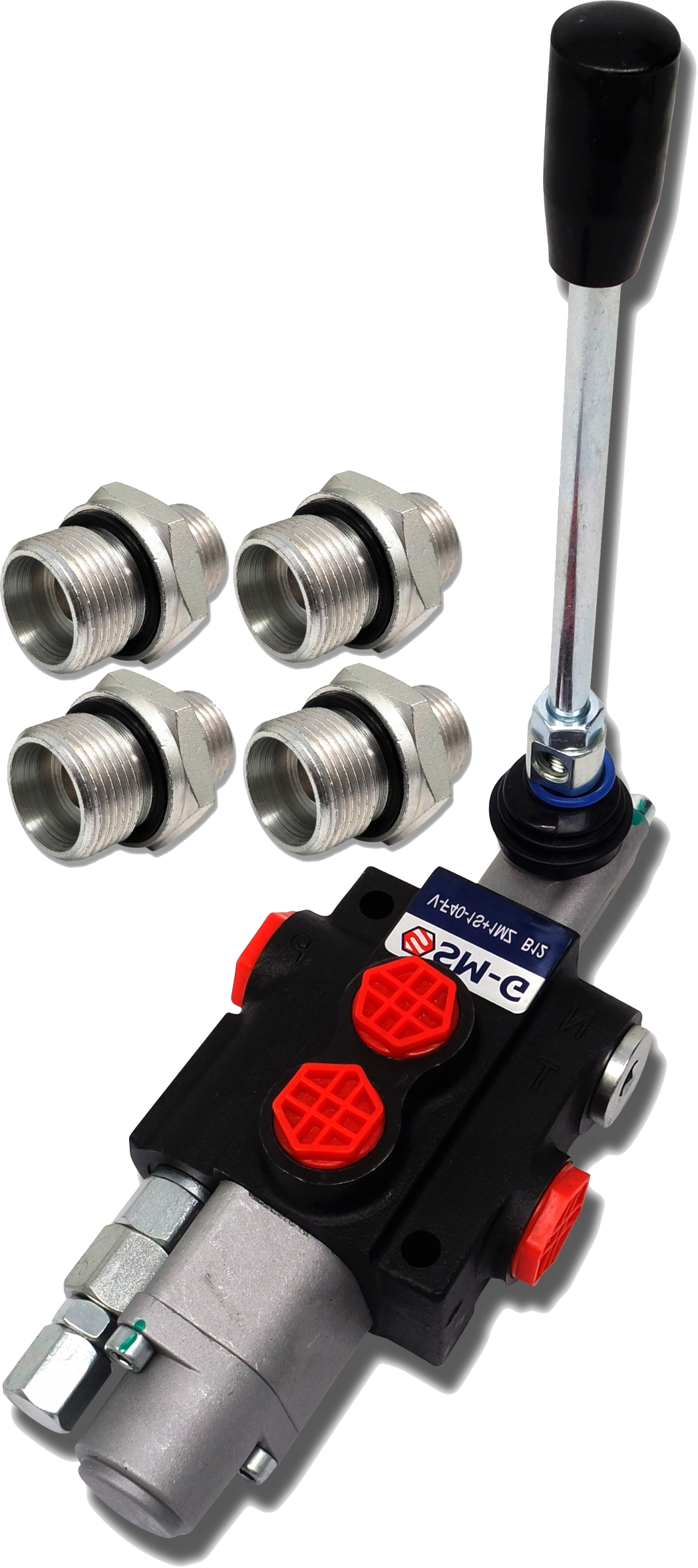

W skład wchodzi:

• Rozdzielacz Hydrauliczny 1 Sekcyjny 40L z jednym zatrzaskiem silnikowym [3642]
• 2x Przyłącze BSP: 1/2" - M22x1.5 [1388]
• 2x Przyłącze BSP: 3/8"- M18x1.5 [1707]

Zastosowanie:

Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Zastosowanie w konstrukcji zatrzasku powoduje, że świetnie się sprawdzi w urządzeniach które nie wymagają stałego trzymania ręki na dźwigni (pracujące długi czas w jednej pozycji).

Typ rozdzielacza dopasowany jest do pracy z m.in. silnikami hydraulicznymi, a zwolnienie z zatrzasku i przejście na pozycję 0 (neutralną) powoduje blokadę przepływu oleju, co skutkuje płynnym  zatrzymaniem pracy silnika.

Obustronny zatrzask umożliwia operowanie silnikiem w dwóch kierunkach przy czym zmiana kierunku lub zatrzymanie powoduje płynne, powolne zatrzymania silnika - co zapobiega usterce i wydłuża żywotność (w szczególności dotyczy to silników zębatych, które należy uruchamiać i zatrzymywać na wolnych obrotach w przeciwnym razie szybko się zepsują).

Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:

• Cyklopy
• Tury
• Ładowacze
• Pługi
• Wózki widłowe i wiele innych

Dźwignia trzy pozycyjna (1 - 0 - 2)

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) silnik stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) silnik obraca się w lewo.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) silnik obraca się w prawo.

Podłączenie:

• Zasilanie (P) BSP 1/2''
• Powrót (T) BSP 1/2''
• Wyjście na sekcje BSP 3/8''
• Podłączenie BSP 1/2"

Specyfikacja techniczna:

Przepływ oleju:  0 - 40 l/min

Maksymalne ciśnienie robocze: 315 bar

Dopuszczalna temperatura otoczenia: -40℃ do +60℃

Dopuszczalna temperatura oleju: -15℃ do +80℃

Wyposażony w zawór bezpieczeństwa.

Przyłącza hydrauliczne proste - Nyple

Producent: SM-G (SKRAW MET GROUP)

Służą do połączenia głównych podzespołów w układzie hydraulicznym z przewodami hydraulicznymi.

Po stronie przyłączeniowej znajduje się uszczelka ED, która w pełni uszczelnia układ.

Druga strona odpowiada za przyłączenie przewodu hydraulicznego lub kolanka. Uszczelnienie następuje po dokręceniu się złączy na stożku samo uszczelniającym. Zapewnia to pełne uszczelnienie układu.

Przyłącza przystosowane są do wkręcenia w korpus. Nie należy nimi łączyć dwóch przewodów hydraulicznych. Do tego służą złącza dostępne na innych aukcjach.

Zastosowanie:

Przyłącza hydrauliczne doskonale sprawdzają się w maszynach i urządzeniach zasilanych hydraulicznie.

Mogą być wykorzystywane w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Przyłącza są przystosowane do wkręcenia w korpus m.in.: pompy, rozdzielacza, siłownika itp.

Specyfikacja techniczna nypli:

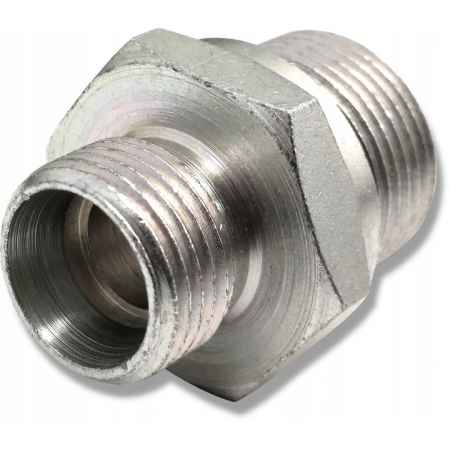

Przyłącze hydrauliczne proste — nypel M18x1,5 - G3/8"

• Długość całkowita: 31,5 mm
• Średnica nominalna przelotu: 10 mm
• Gwint G1 od strony korpusu: zewnętrzny calowy 3/8"
• Gwint M2 od strony przewodu: zewnętrzny metryczny M18x1,5

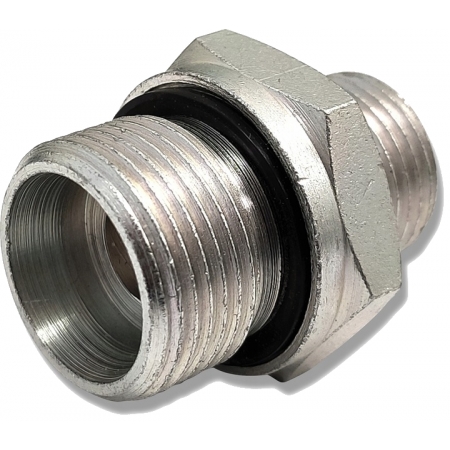

Przyłącze hydrauliczne proste — nypel M22x1,5 - G1/2"

• Długość całkowita: 35 mm
• Średnica nominalna przelotu: 11,5 mm
• Gwint G1 od strony korpusu: zewnętrzny calowy 1/2"
• Gwint M2 od strony przewodu: zewnętrzny metryczny M22x1,5

Kąt stożków zaciskowych: 24° (typowy dla normy polskiej)

Ciśnienie nominalne: 180 bar

Ciśnienie maksymalne: 230 bar

Typ cieczy: olej hydrauliczny

Wersja przyłączy: lekka

Materiał:

stal spawalna, galwanizowana odporna na korozję
