Siłownik Hydrauliczny Polski dwustronnego działania o skoku 800 mm

Producent: Skraw-Met

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

Symbol: CJ2F 63x36x800 U35

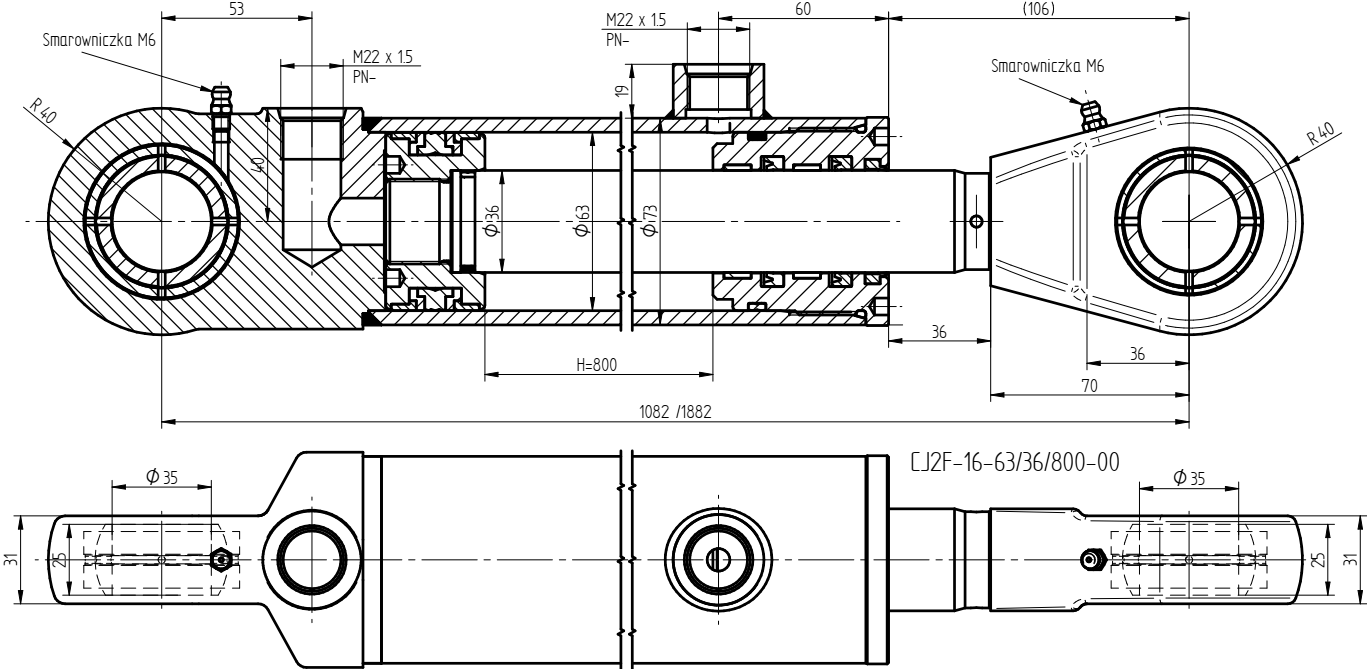

Specyfikacja techniczna:

• Długość siłownika złożonego: 1082 mm
• Skok tłoka: 800 mm
• Całkowita długość siłownika po rozłożeniu: 1882 mm
• Grubość siłownika: 73 mm
• Średnica tłoczyska: 36 mm
• Mocowanie FI 35 z jednej i drugiej strony siłownika
• Wyjście na króćce: 2x M22x1.5

Dopuszczalne ciśnienie max.: 200 Bar

Dopuszczalna temp. otoczenia: od -40°C do +60°C

Dopuszczalna temp. oleju: od -15°C do +80°C

Zawór przeciążeniowo — zwrotno — hamujący

Zawór zwrotno — hamujący (bliźniaczy) używany jest do kontroli ruchu odbiornika oraz jego blokowania w obu kierunkach, co umożliwia kontrolowane opuszczanie ładunku oraz ograniczenie maksymalnego ciśnienia w przypadku szoku spowodowanego niekontrolowanym ruchem, przeciążeniem lub nagłym manewrem.

Zawór może być wykorzystany jako hamulec i blokada obrotów silnika hydraulicznego.

Ustawienie zaworu musi być przynajmniej 1,3 razy większe od ciśnienia roboczego, aby zawór został zamknięty nawet przy ciśnieniu roboczym.

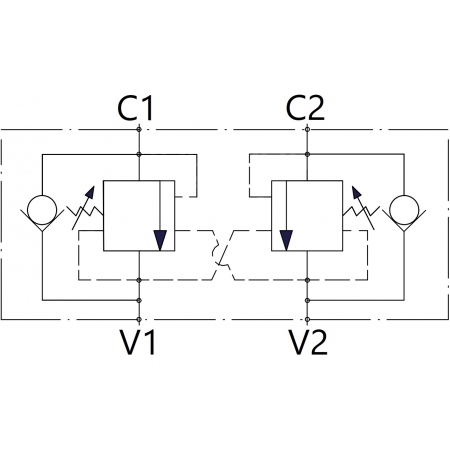

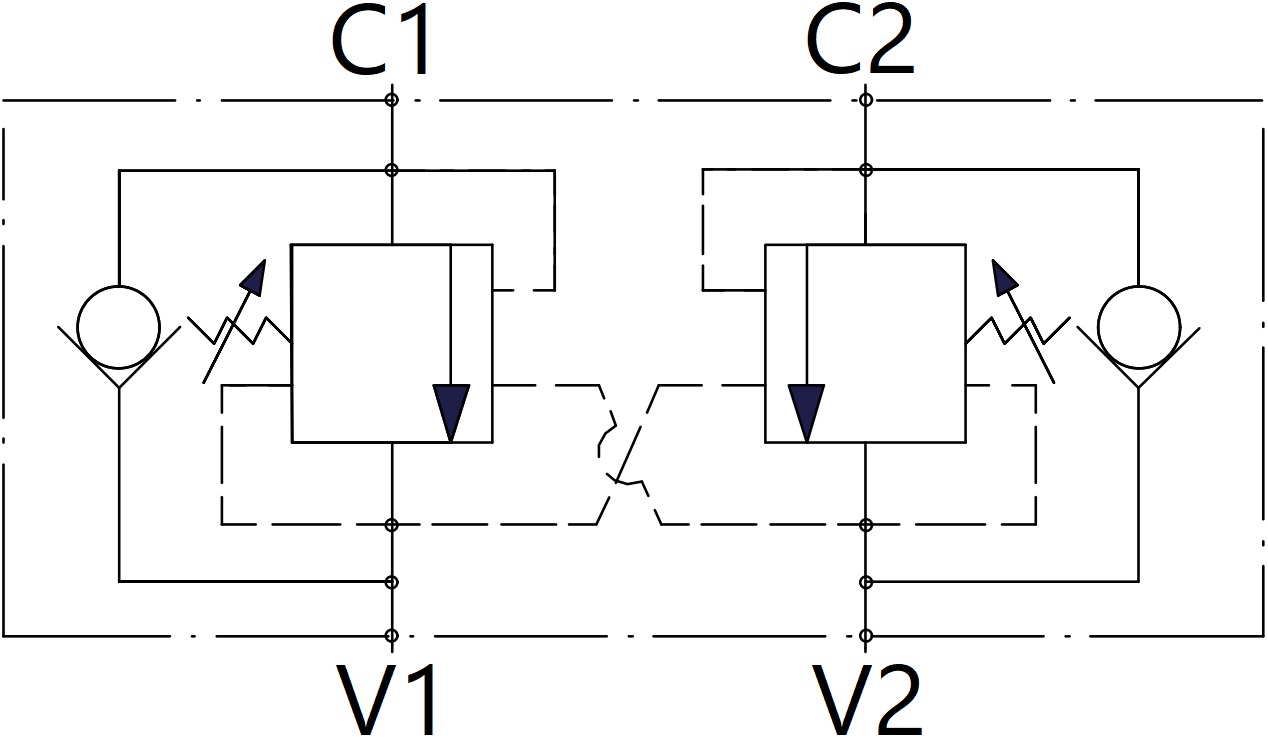

Przyłącz V1 i V2 do linii zasilającej oraz C1 i C2 do odbiornika.

Przepływ z V1 do C1 i z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie, natomiast odblokowuje się gdy na V1 lub V2 oddziałuje ciśnienie.

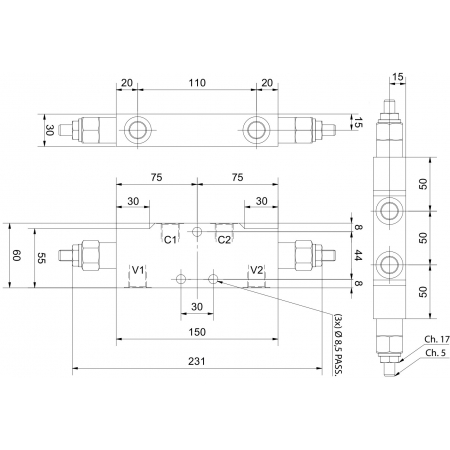

Specyfikacja Techniczna:

Typ: SBV-D-06

Wielkość znamionowa: DN8

Przyłącza BSP (C1, C2, V1, V2): G3/8"

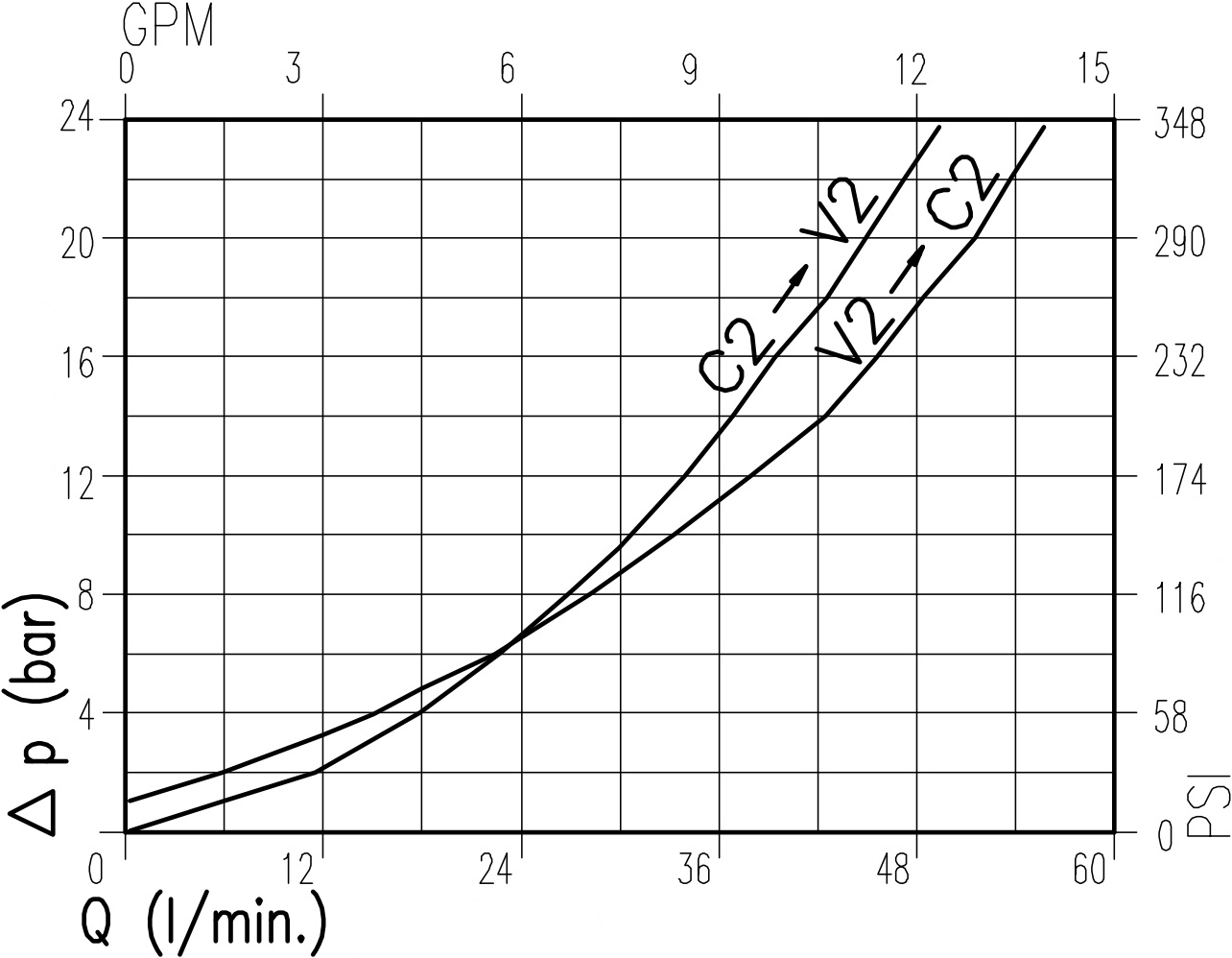

Min/maks. szybkość przepływu (Q): 40 l/min

Proporcja ciśnienia sterującego: 1:4,25

Maks. ciśnienie robocze: 350 bar

• Dopuszczalna temperatura otoczenia: -30°C do +50°C
• Dopuszczalna temperatura oleju: -30°C do +80°C

Materiał: stal ocynkowana

!!!Wysyłane zestawy są przygotowane do samodzielnego montażu ze względu na niebezpieczeństwo uszkodzenia podczas transportu przez firmę przewozową!!!
