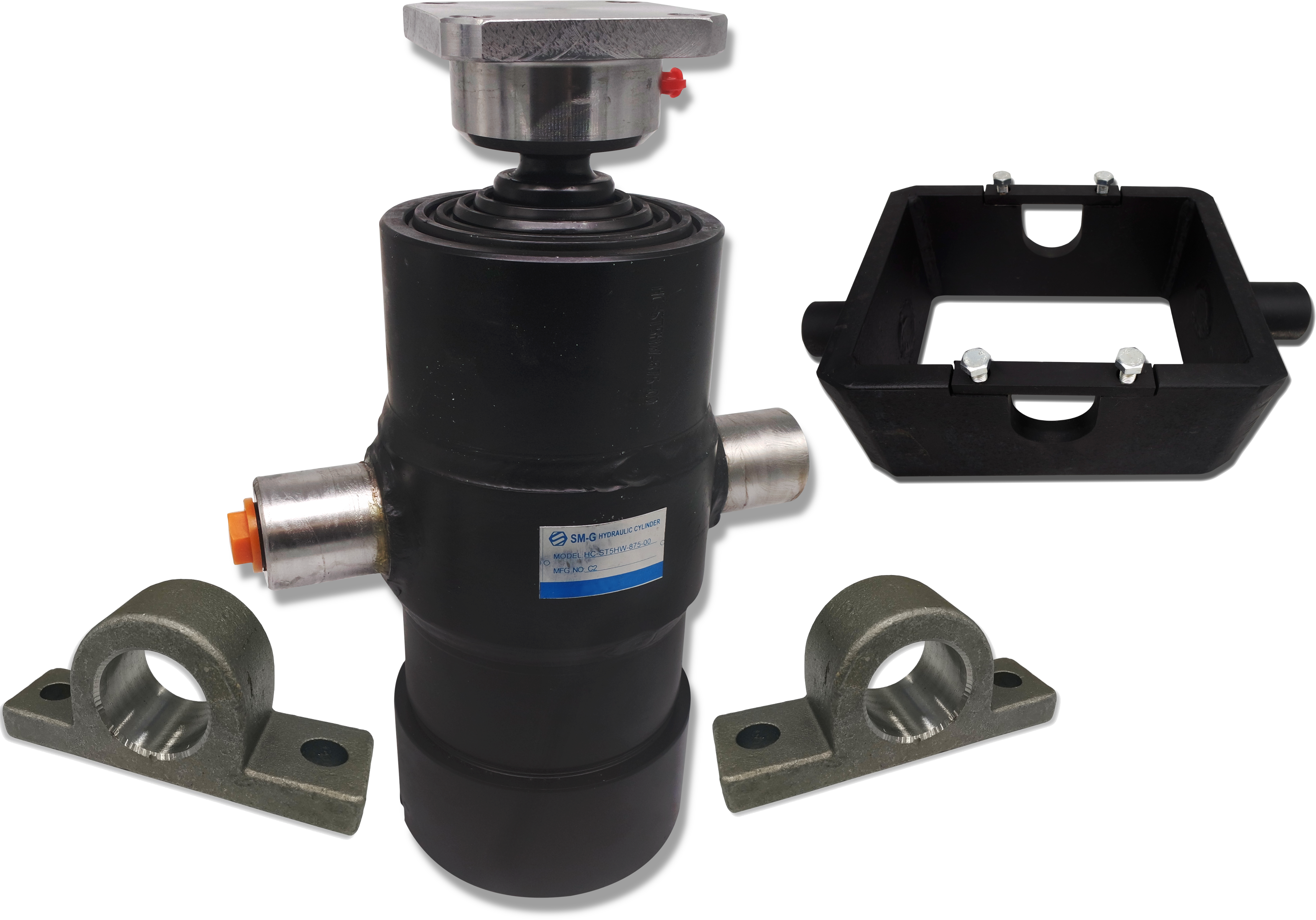

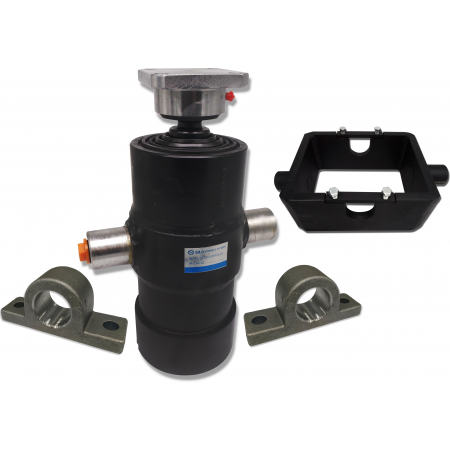

SIŁOWNIK HYDRAULICZNY TELESKOPOWY O SKOKU 875mm Z KOŁYSKĄ I WSPORNIKAMI

Producent: SM-G (Skraw-MET GROUP)

Symbol: ST-5 875

KOD SKRAW-MET: [7821]

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru.

_________________________________________________________

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Główne zastosowanie tego siłownika to przyczepy, gdzie takie siłowniki umożliwiają podniesienie jej z ładunkiem do 8 ton.

Gniazdo może być niepomalowane w zależności od dostawy.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

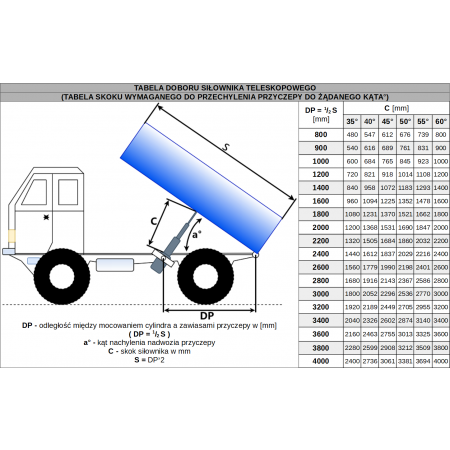

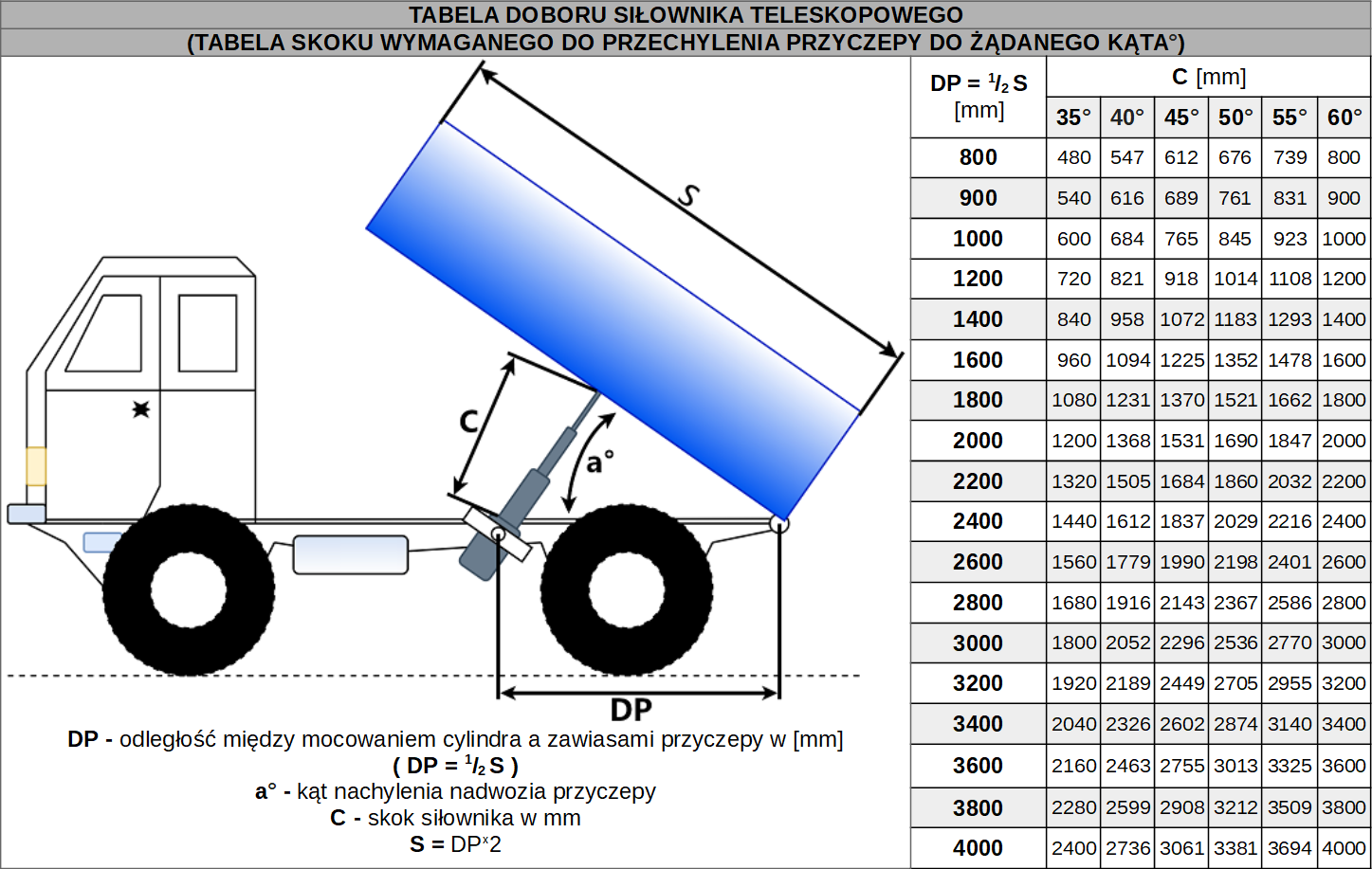

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

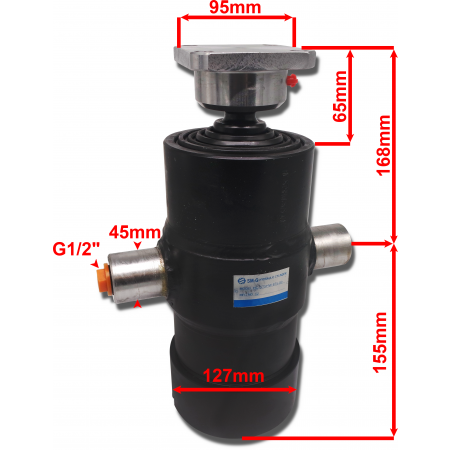

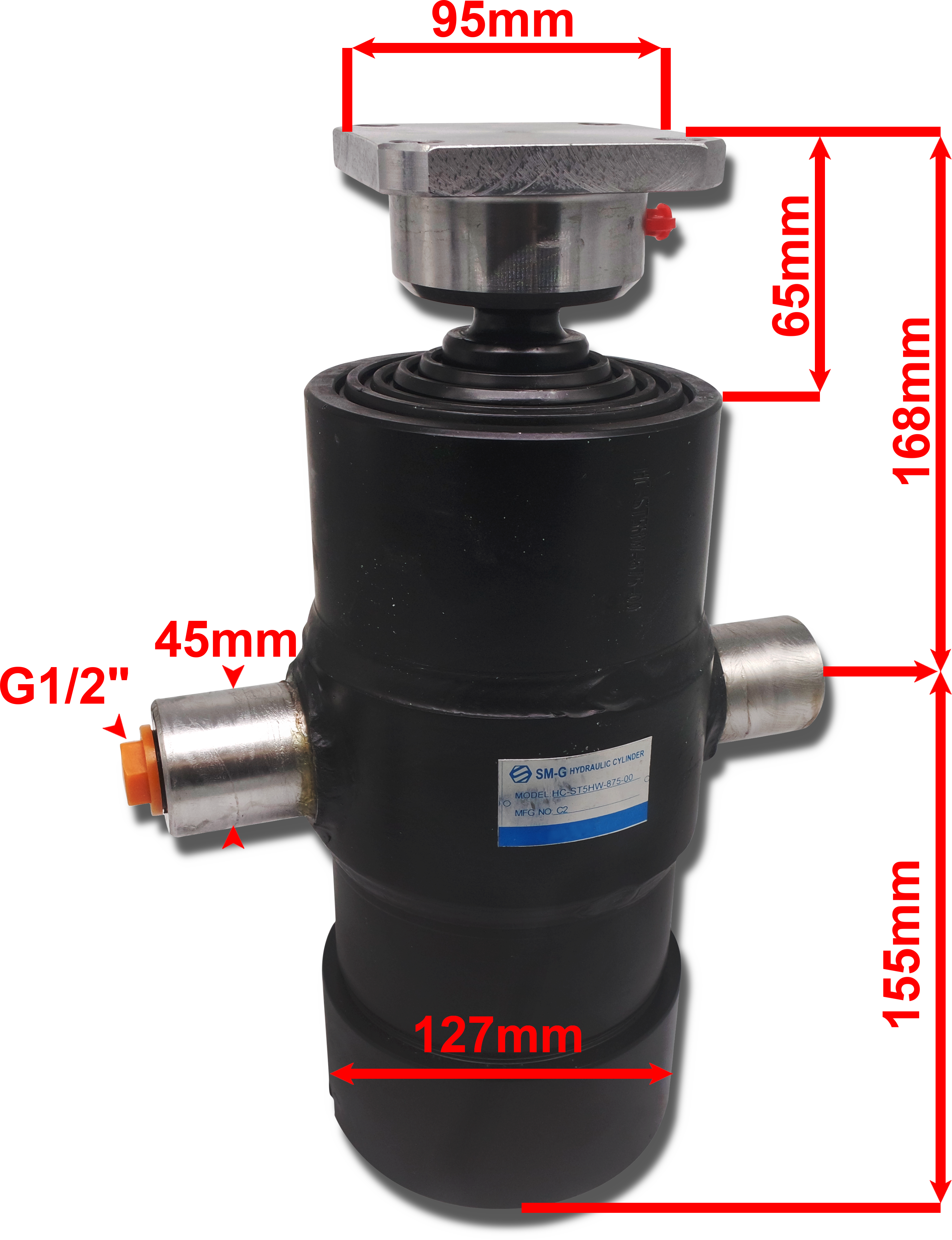

Specyfikacja techniczna:

Siłownik 5-stopniowy

• Siłownik mocowany na sworznie mocujące fi 45 mm
• Długość siłownika złożonego: 341 mm
• Skok tłoka: 875 mm
• Całkowita długość siłownika po rozłożeniu: 1216 mm
• Średnica siłownika: 127 mm
• Wyjście na króćce: G1/2"

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Dopuszczalne ciśnienie nominalne: 160bar

Dopuszczalna temperatura pracy: -30 do +85°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Mocowanie siłownika (kołyska).

KOD SKRAW-MET: [3755]

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby sześciokątne.

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.

Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.

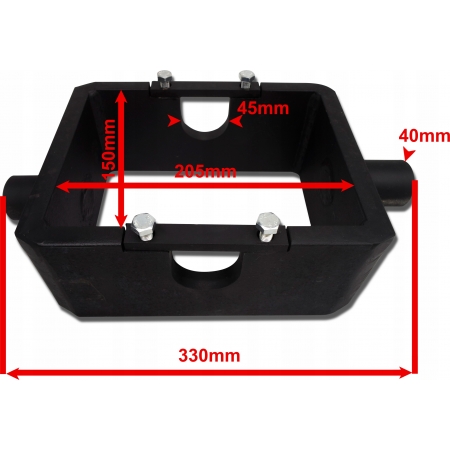

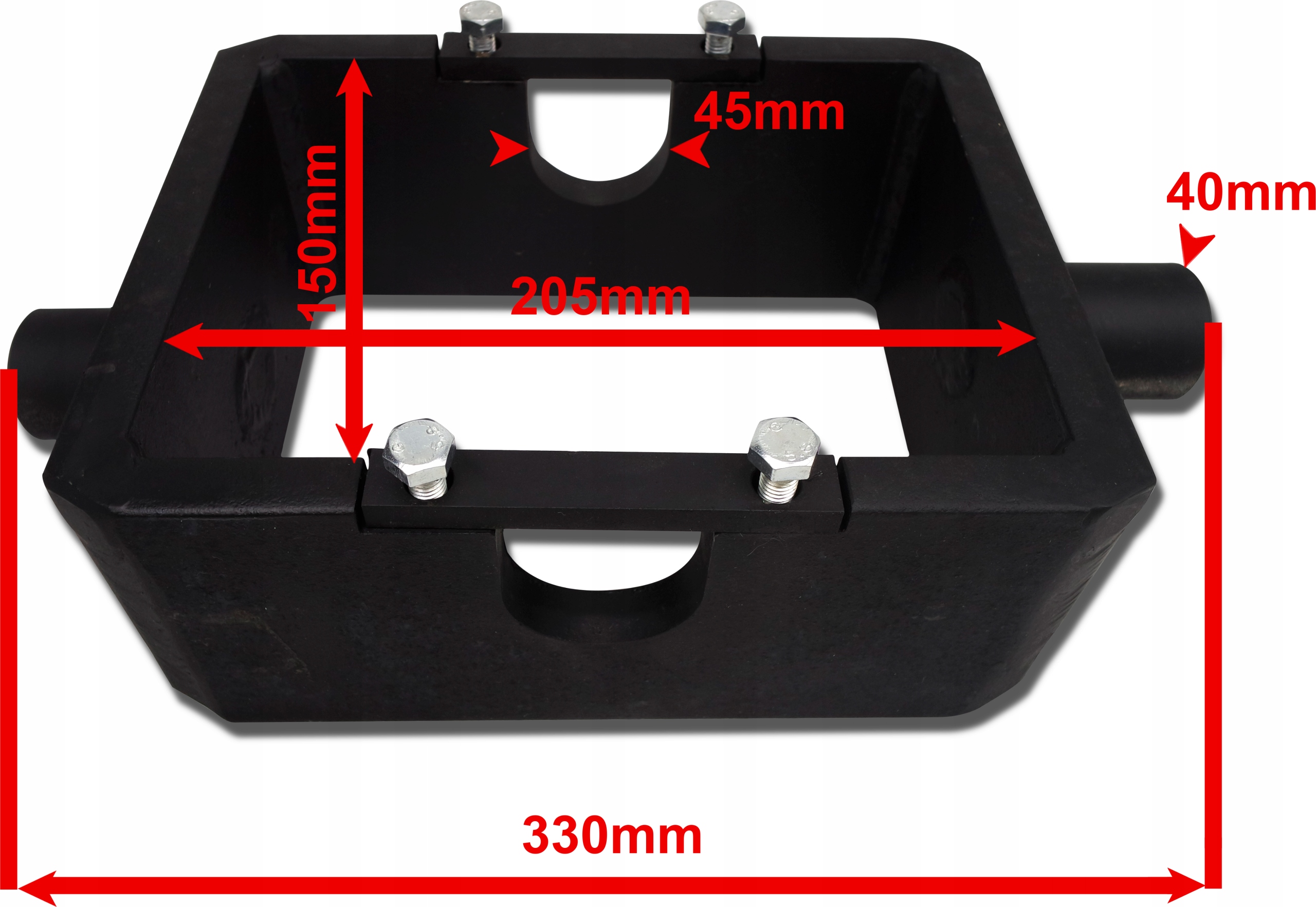

Specyfikacja techniczna:

• Szerokość wewnętrzna: 150mm x 205mm.

​

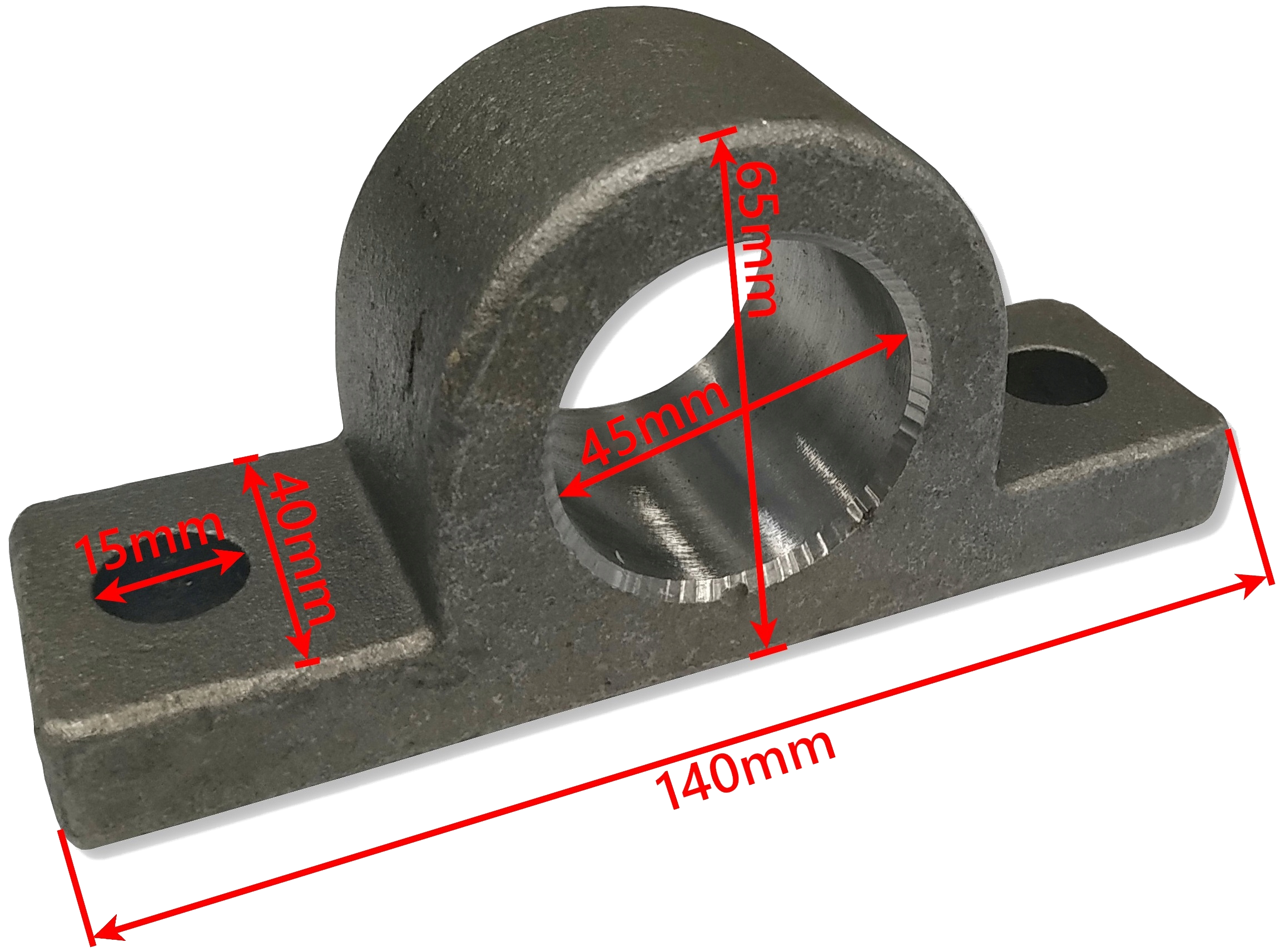

Mocowania siłownika FI 45

​

KOD SKRAW-MET: [2135]

Mocowanie solidnie wykonane.

Zastosowanie do montażu siłowników lub kołyski do ramy przyczepy samochodu za pomocą śrub.

Mocowanie doskonale spasowane z naszymi siłownikami i kołyskami.

Jest to odlew stalowo-żeliwny, bardzo mocny.

​

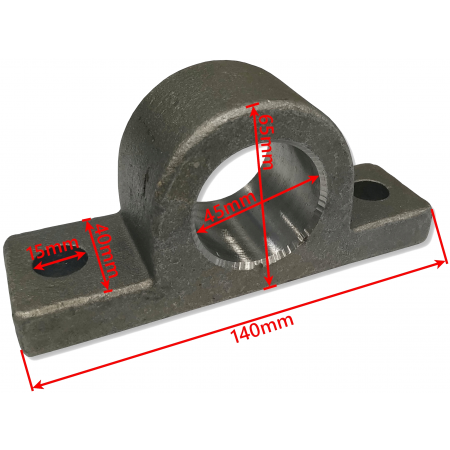

Specyfikacja techniczna:

• Szerokość otworu 45 mm,
• Średnica otworów montażowych 15 mm
