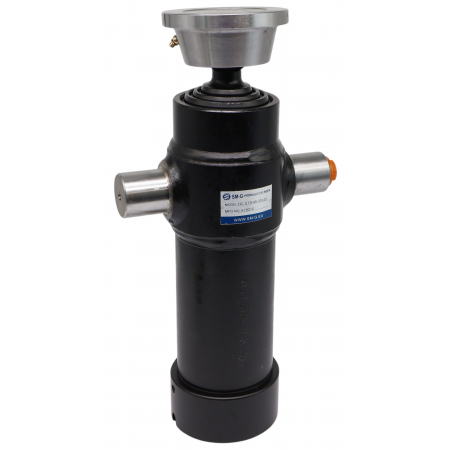

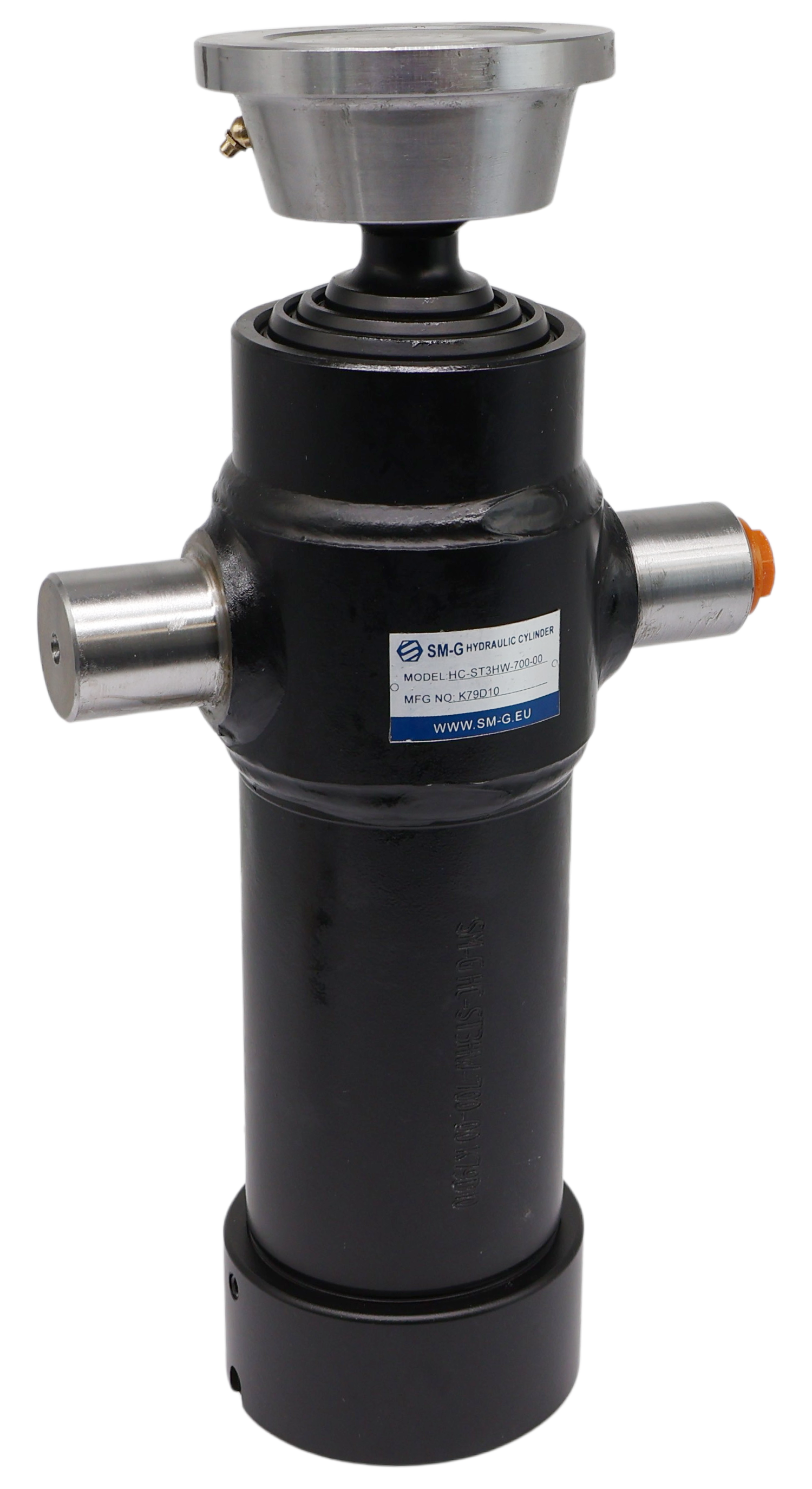

Siłownik hydrauliczny wraz z gniazdem o skoku 700 mm

KOD SKRAW-MET: [4393]

Producent: SM-G (SKRAW-MET Group)

_________________________________________________________

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru.



Siłownik o udźwigu do 5 Ton montowany w przyczepkach, samochodach dostawczych i pojazdach specjalistycznych.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:



TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA)


DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a - kąt nachylenia nadwozia przyczepy

C - skok siłownika w mm

S = DP*2



Specyfikacja Techniczna:

Siłownik 3-stopniowy

• Siłownik mocowany na sworznie mocujące fi 40 mm
• Długość siłownika złożonego: 405 mm
• Skok tłoka: 700 mm
• Całkowita długość siłownika po rozłożeniu: 1105 mm
• Średnica siłownika: 95 mm
• Wyjście na króćce: M22x1,5

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 2,5L

Dopuszczalna temperatura otoczenia -40'C do +60'C

Dopuszczalna temperatura oleju -15'C do +80'C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego


Uwaga! Zdjęcia poglądowe, towar może nieznacznie różnić się wizualnie w zależności od dostawy, lecz nie wpływa to na jego parametry oraz specyfikację techniczną!
