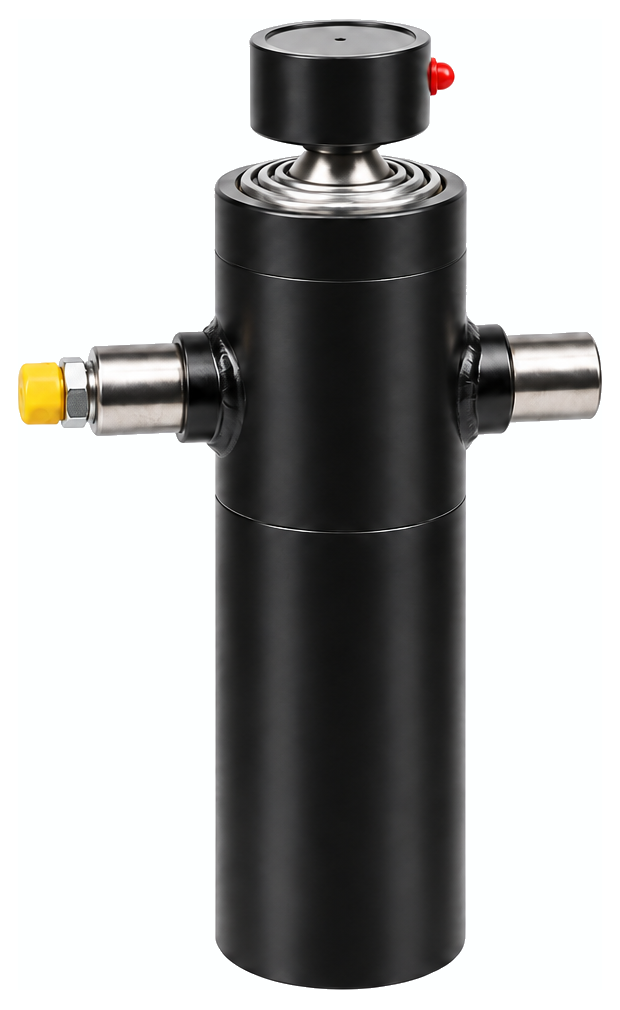

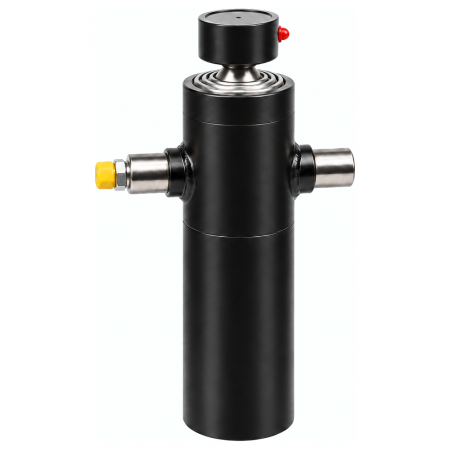

Siłownik hydrauliczny wywrotu teleskopowy 4-stopniowy o skoku 1050 mm (105 cm) 6-tonowy

KOD SKRAW-MET: [4792]

Specyfikacja techniczna

Wysuw całkowity: 1050 mm (105 cm)

Maksymalny udźwig: 6 t

Ilość członów: 4

Średnica członów: 90/75/60/45 mm

Wysokość siłownika złożonego: 433 mm

 Wysokość siłownika rozłożonego: 1483 mm

Typ mocowania: gniazdo wahliwe, czopy boczne

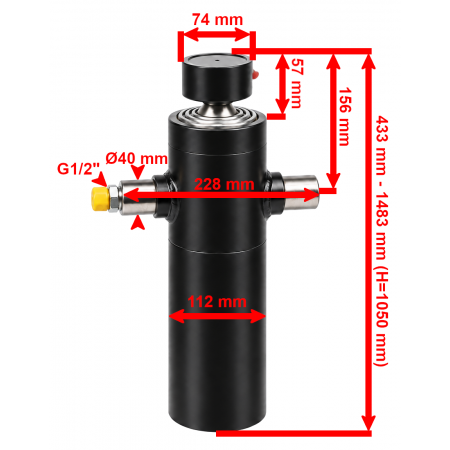

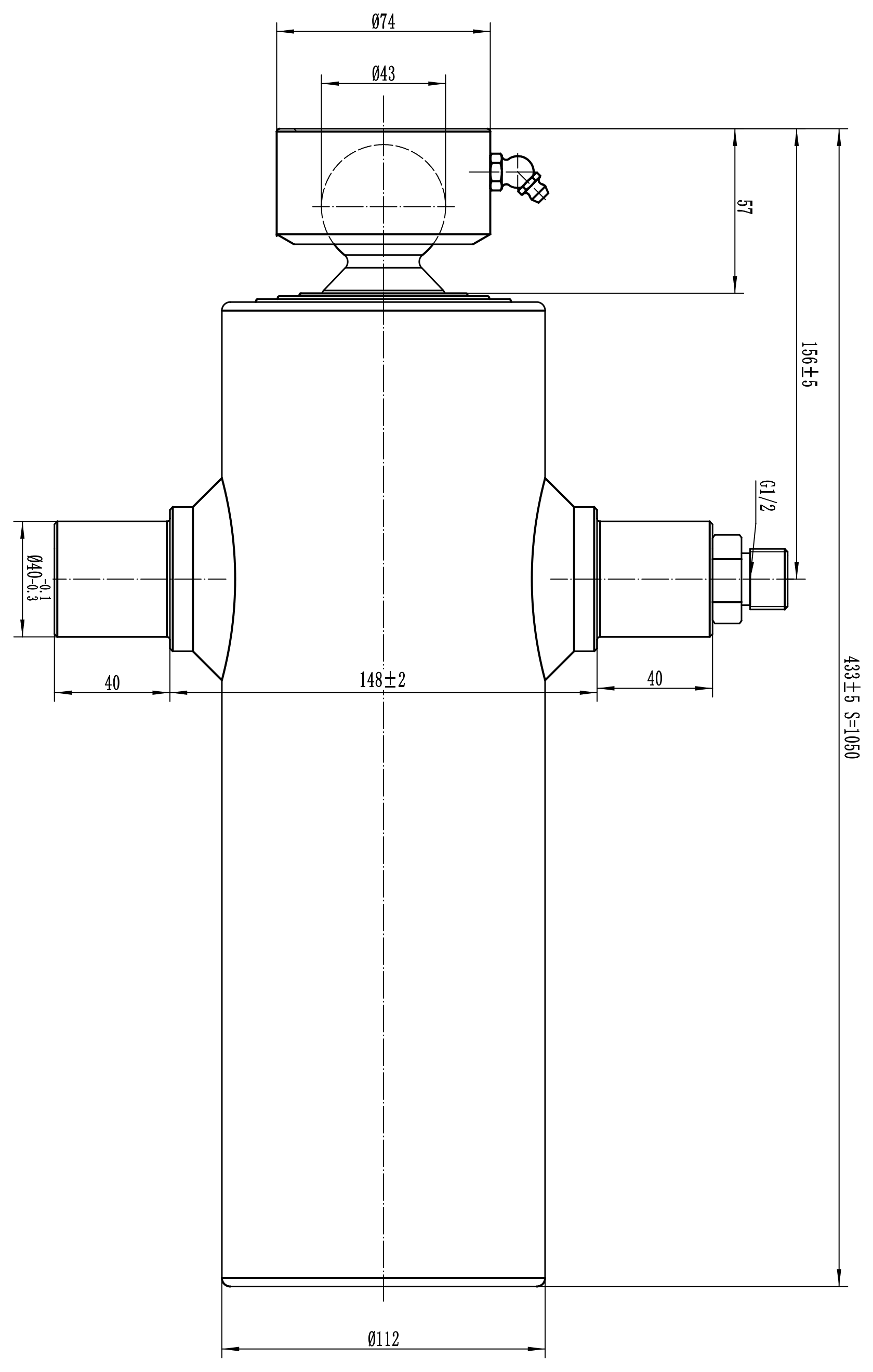

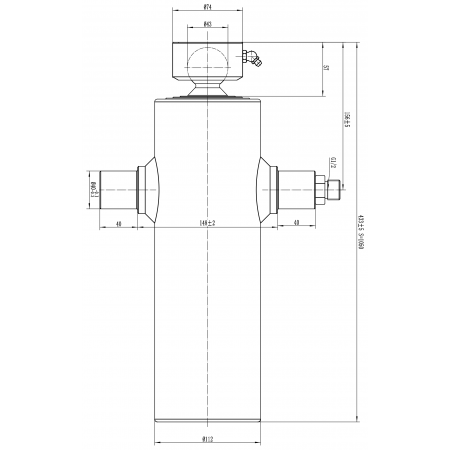

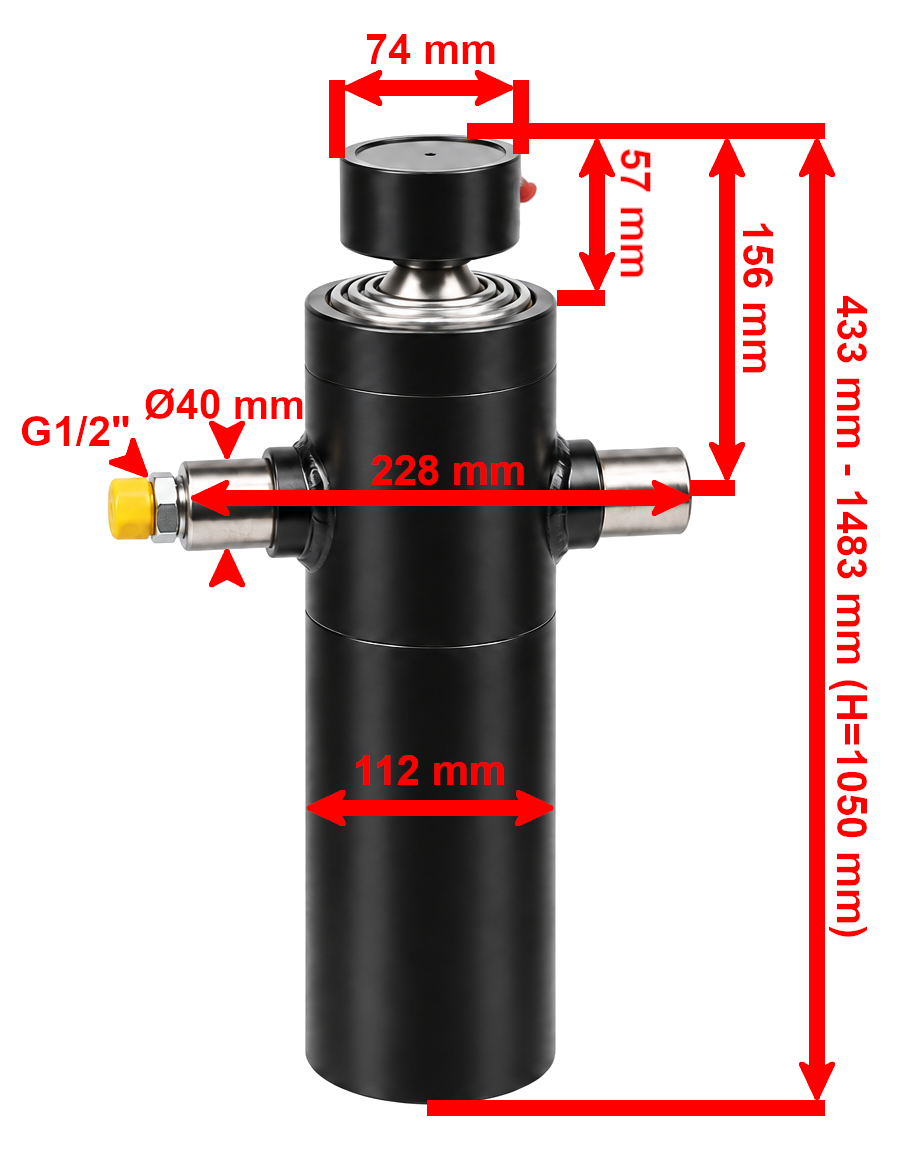

 Wymiary dodatkowe

 Średnica kuli: 43 mm

 Średnica zewnętrzna: 112 mm

 Rozstaw zewnętrzny trzpieni montażowych: 228 mm

 Rozstaw wewnętrzny trzpieni montażowych: 148 mm

 Grubość trzpieni montażowych: 40 mm

 Przyłącze olejowe: gwint zewnętrzny G1/2"

 Wysokość siłownika od góry gniazda do osi czopu montażowego: 156 mm

 Wysokość siłownika od dołu do osi czopu montażowego: 277 mm

 Informacje ogólne

Mocowanie gniazda od strony paki: surowe, spawalne

 Mocowanie gniazda od strony kuli: panewki z pierścieniem Segera

Powłoka rur cylindrycznych: chromowana

 Powłoka zewnętrzna: malowana proszkowo

Masa własna: 25,2 kg

 Parametry pracy

Ciśnienie nominalne: 160 bar

Maksymalne dopuszczalne ciśnienie pracy: 180 bar

Prędkość wysuwu: 0,5 m/s

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Zapotrzebowanie oleju: 4 L

Dopuszczalna temperatura otoczenia: -40°C do +60°C

Dopuszczalna temperatura oleju: -15°C do +80°C

 Zastosowanie

Siłownik teleskopowy przeznaczony jest do sprawnego podnoszenia skrzyń w przyczepach, wywrotkach oraz zabudowach kiprujących. Został zaprojektowany z dbałością o każdy detal, aby sprawdzić się w szerokim zakresie zastosowań. Jego skok zapewnia duży zakres pracy, a kompaktowa konstrukcja ułatwia montaż nawet w miejscach o ograniczonej przestrzeni.

Siłownik może być stosowany w:

• przyczepach rolniczych,
• zabudowach samochodów dostawczych,
• wywrotkach samochodów ciężarowych,
• przyczepkach samochodowych,
• maszynach rolniczych i budowlanych,
• systemach kontenerowych,
• podnośnikach i platformach hydraulicznych,
• urządzeniach przemysłowych, komunalnych i specjalistycznych,
• indywidualnych konstrukcjach do podnoszenia ram, podestów itp.

 Zalety produktu

 6 ton udźwigu przy kompaktowej wielkości – 433 mm po złożeniu

 4-stopniowa konstrukcja

 Precyzyjne wykonanie z najwyższej jakości materiałów

 Powłoka chromowa – trwałość w wymagających warunkach pracy

 Wysoka trwałość elementów roboczych

 Uniwersalność zastosowania

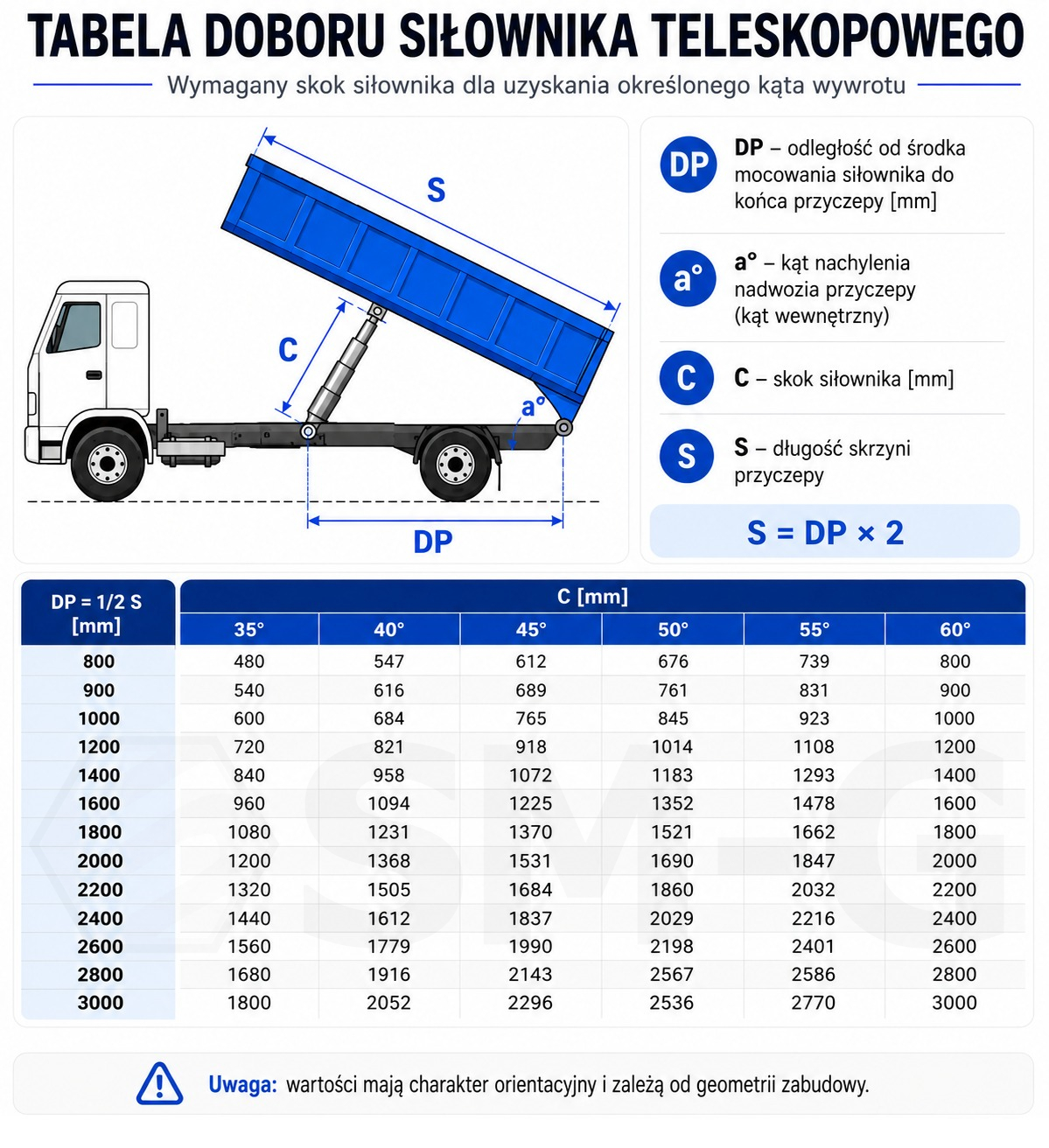

 Pamiętaj przy doborze siłownika

Maksymalny udźwig siłownika nie oznacza dopuszczalnej masy całej przyczepy lub ładunku.

Rzeczywista zdolność układu do podnoszenia skrzyni zależy również od:

• miejsca zamocowania siłownika,
• długości skrzyni,
• położenia środka ciężkości,
• kąta pracy siłownika,
• punktu mocowania względem osi obrotu skrzyni,
• ciśnienia oraz parametrów układu hydraulicznego.

Prawidłowy dobór geometrii układu pozwala w pełni wykorzystać możliwości siłownika oraz zapewnić bezpieczną i wydajną pracę wywrotu.

 Ważna uwaga

Konstrukcja każdego siłownika teleskopowego wymaga odpowiedniego zabezpieczenia w postaci zaworów odcinających zasilanie oleju oraz liny ograniczającej wysuw.

Niezastosowanie się do tych zaleceń może skutkować nieodwracalnym uszkodzeniem mechanicznym siłownika oraz utratą gwarancji.

 Warto wiedzieć dokonując wyboru dostawcy siłownika

Fotografie oraz materiały graficzne prezentują wyłącznie wygląd zewnętrzny siłowników hydraulicznych. Kluczowe elementy decydujące o trwałości i niezawodności są zlokalizowane wewnątrz układu i nie są widoczne na zdjęciach:

• wzmocnione uszczelnienia o zwiększonej odporności,
• dławnice prowadząco-uszczelniające poszczególnych stopni wykonane z najwyższą precyzją,
• tłoczyska o wysokiej jakości obróbki powierzchniowej, wysokiej klasie wytrzymałości materiału oraz pokryte grubą powłoką chromową,
• rura cylindrowa produkowana z rur precyzyjnych najwyższej klasy, charakteryzująca się niską chropowatością powierzchni wewnętrznej,
• wszystkie tolerancje wymiarowe gwarantują najwyższą jakość wykonania i precyzję.
