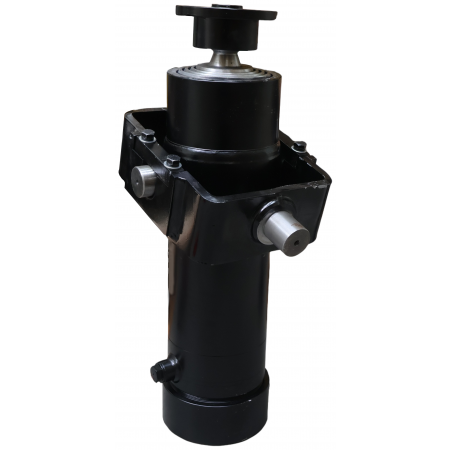

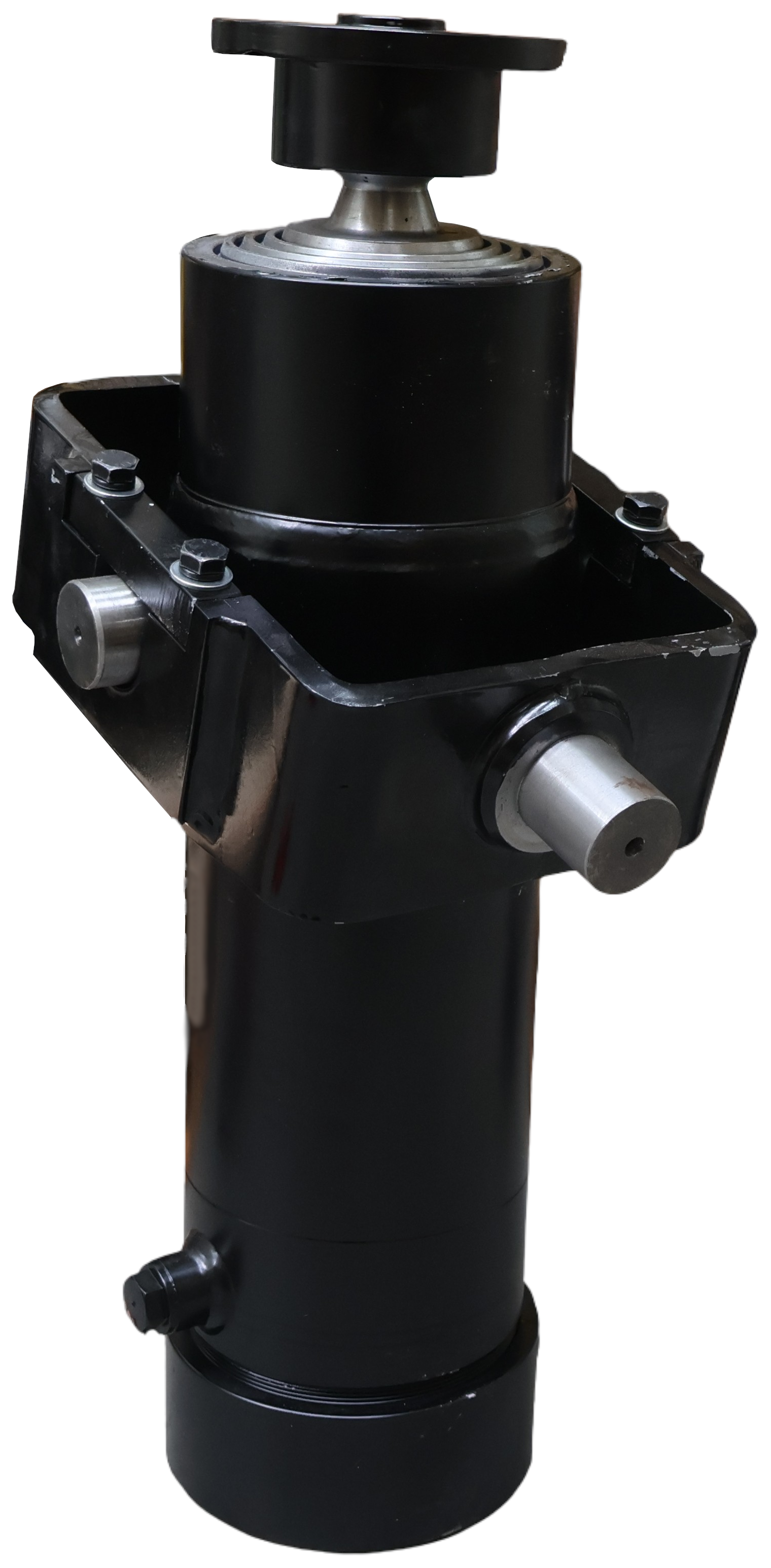

Siłownik Hydrauliczny o skoku 1600 mm wraz z gniazdem oraz kołyską

KOD SKRAW-MET: [4723]

Siłownik montowany w przyczepach i pojazdach specjalistycznych.

Ze względu na swoją budowę stosowany w przyczepach wywrotek z wywrotem na 3 strony (na tył i boki) typu:

• URSUS
• METALFACH
• WARFAMA
• METALTECH

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Maksymalny udźwig 12 TON

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)


Szanowny kliencie!

Podane parametry to tylko teoretyczne wartości. Na realny wynik ma wpływ wiele zmiennych, które wpływają na udźwig siłownika.

Aby siłownik działał bezproblemowo przez długi okres czasu, należy dokonać jego wyboru z zapasem udźwigu.

Specyfikacja techniczna:

Czterostopniowy:

1. pierwszy tłok: 410mm
2. drugi tłok: 400mm
3. trzeci tłok: 395mm
4. czwarty tłok: 395mm

• Długość siłownika w stanie spoczynku: 591 mm
• Skok siłownika: 1600 mm
• Długość siłownika całkowicie rozsuniętego: 2191 mm
• Średnica siłownika: 143 mm
• Przyłącze przewodu olejowego: M22x1,5 wewnętrzny

Zapotrzebowanie oleju: 13 litrów

Maksymalne ciśnienie robocze: 160 bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków: 0,5 m/s

Dopuszczalna temperatura otoczenia: -40°C do +60°C

Dopuszczalna temperatura oleju: -15°C do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

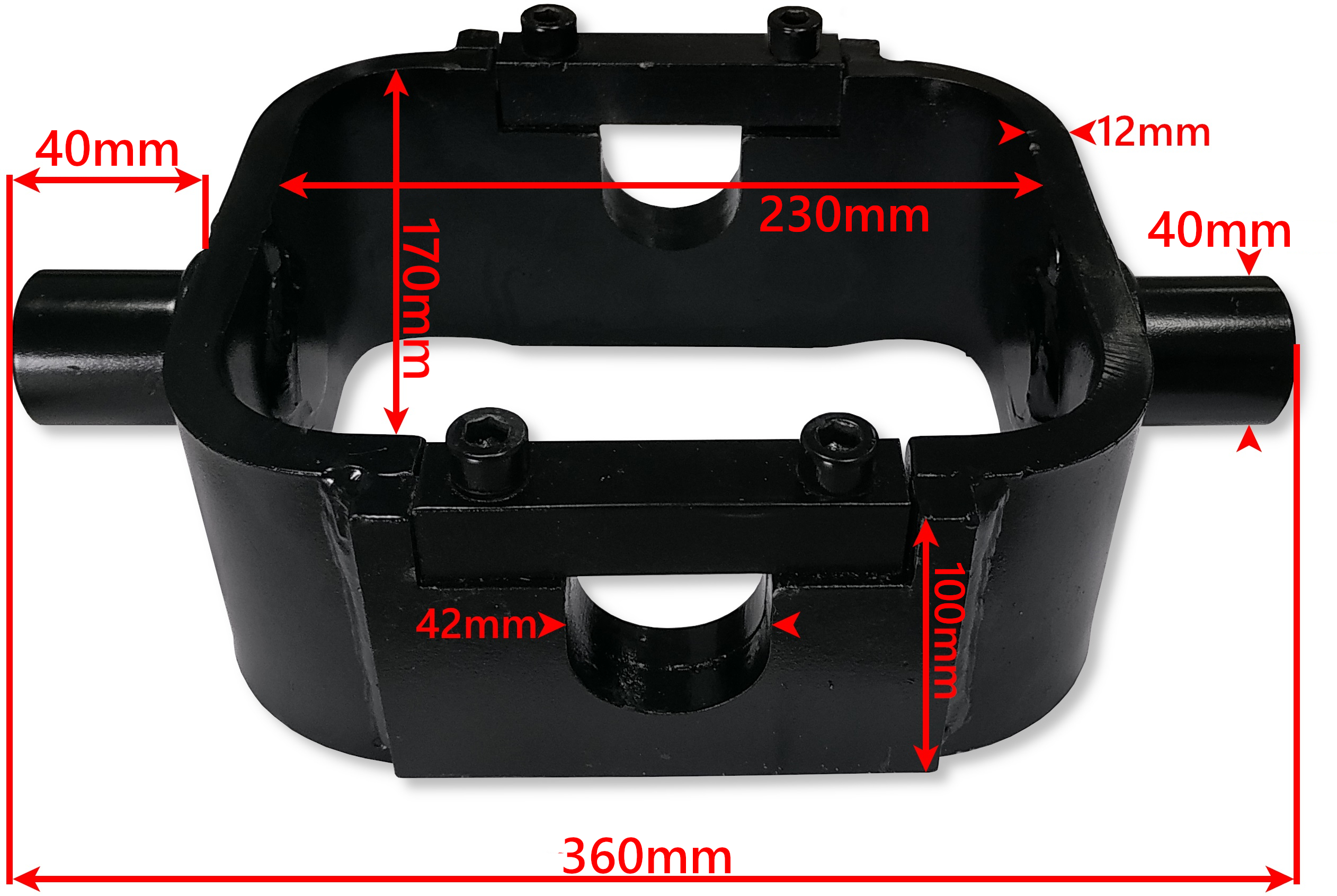

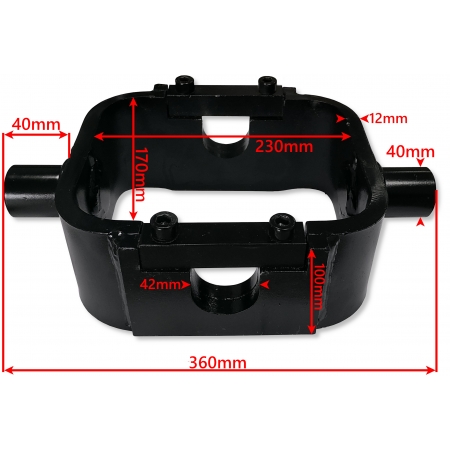

Kołyska wzmocniona, mocowanie siłownika

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby.

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wykrot przyczepy.

Specyfikacja techniczna:

• Waga: 8,5 kg
• Szerokość wewnętrzna: 230 mm x 170 mm
