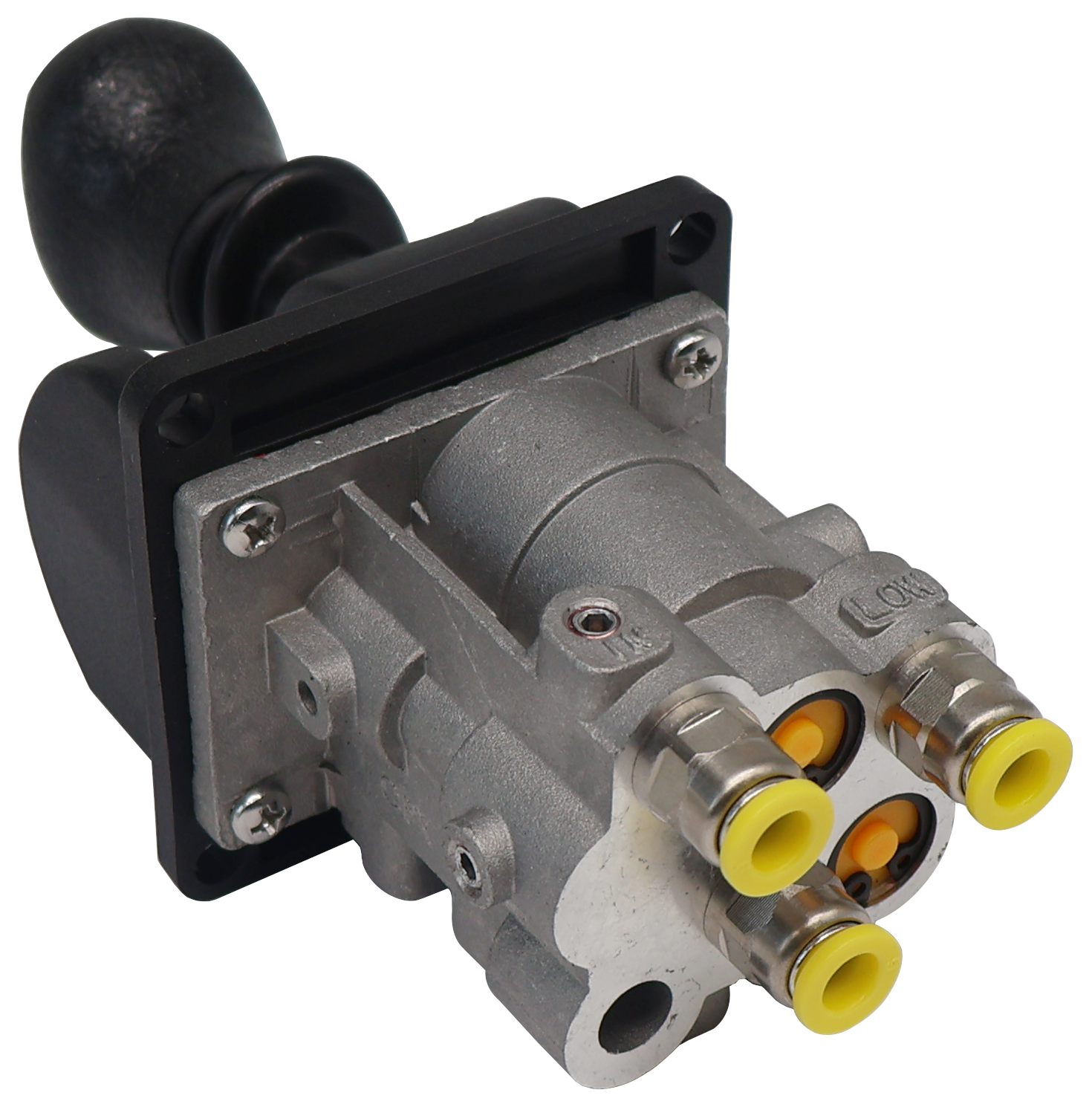

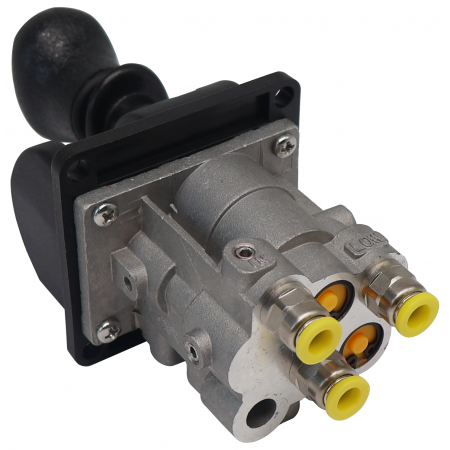

Sterownik KIPRA pneumatycznego wywrotu kipra - dźwignia wywrotu

KOD SKRAW-MET: [1483]

Produkt europejski

Wysokiej jakości sterownik wywrotu.

Stosowany głównie w układach hydrauliczno - pneumatycznych pojazdów ciężarowych i rolniczych lub maszynach przemysłowych z wywrotem na tył.

Posiada możliwość użycia wszystkich funkcji lub tylko podnoszenie i opuszczanie.

• Sterownik jest łatwy w montażu, bezawaryjny i trwały.
• Nie ma wbudowanej kontrolki świetlnej.

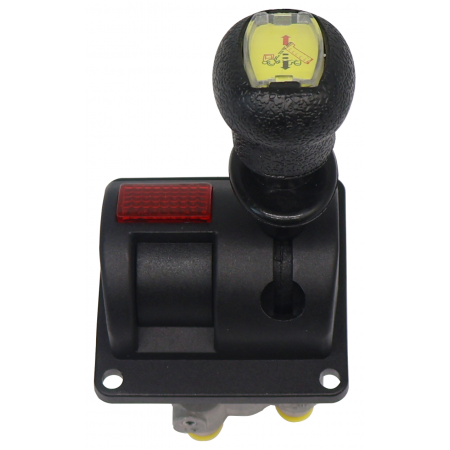

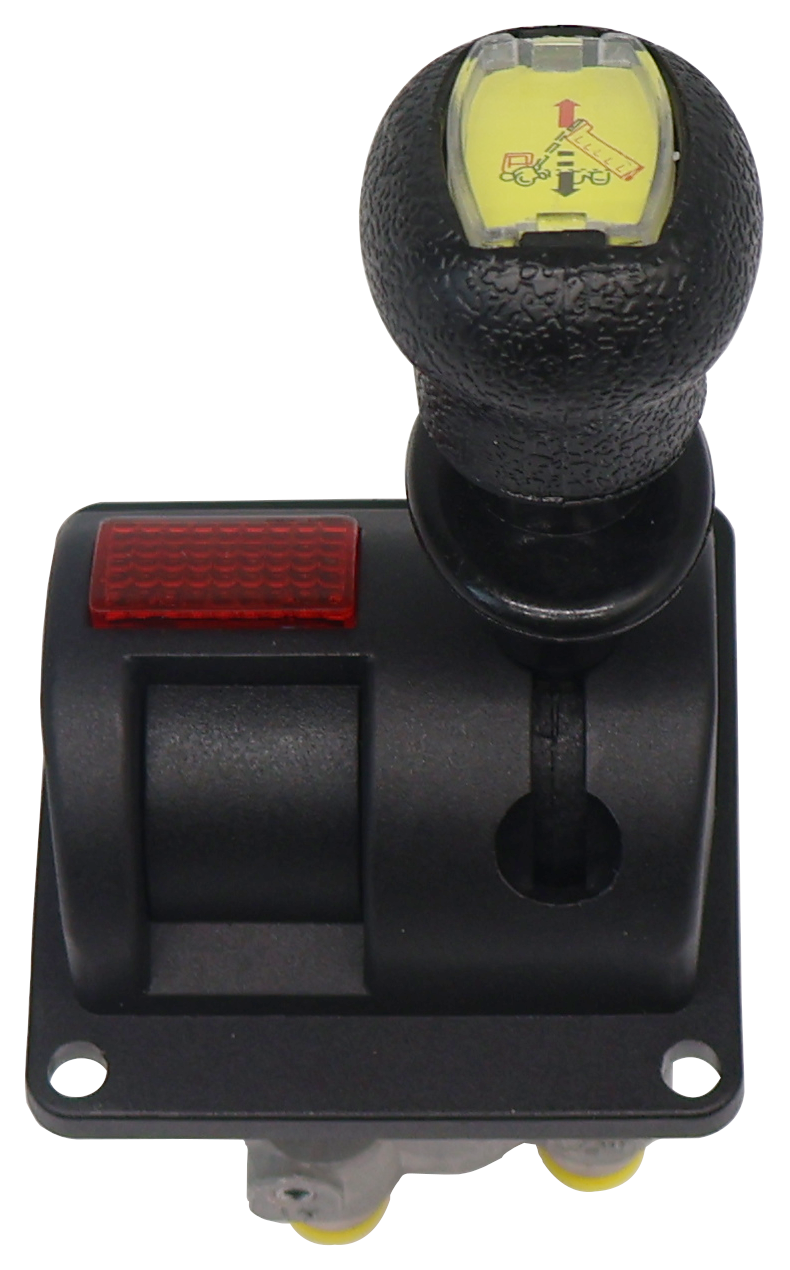

Dźwignia trzypozycyjna z zatrzaskami (1-0-2)

• na sprężynie sama wraca do pionu po wyciągnięciu z zatrzasku
• Pozycja A neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja C robocza (dźwignia ustawiona do przodu) tłoczysko siłownika wysuwa się.
• Pozycja B robocza (dźwignia ustawiona do tyłu) tłoczysko siłownika chowa się.

Jak na specyfikacji poniżej:

Specyfikacja techniczna:

• Przyłącza na przewód pneumatyczny: Φ6 mm
• Maksymalne ciśnienie robocze: 12 bar
• Temperatura pracy: -40ºC-/+80ºC

______________

Podłączenie:

• 1 - Wejście (Zasilanie)

• 3 - Wyjście (Rozdzielacz)

• 21 - Opuszczanie

• 22 - Podnoszenie
