TESTER GNIAZD i WTYCZEK PRZYCZEPY WRAZ Z BATERIĄ I DWOMA ADAPTERAMI

KOD SKRAW-MET: [8903]

Tester gniazd i wtyczek do przyczep. Umożliwia w łatwy i bezprzewodowy sposób zdiagnozować problemy związane z niewłaściwym, wadliwym funkcjonowaniem oświetlenia przyczep.

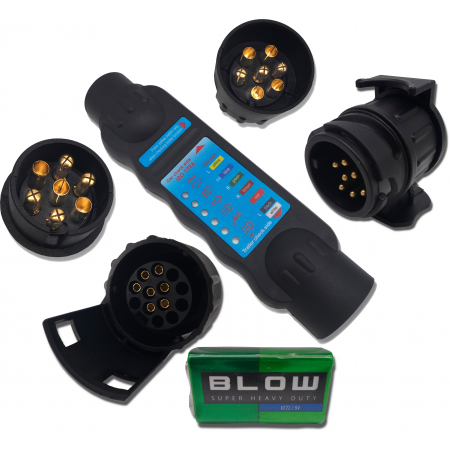

W skład zestawu wchodzi:

• Tester gniazd i wtyczek przyczepy [3851]
• Bateria 9V [3858]

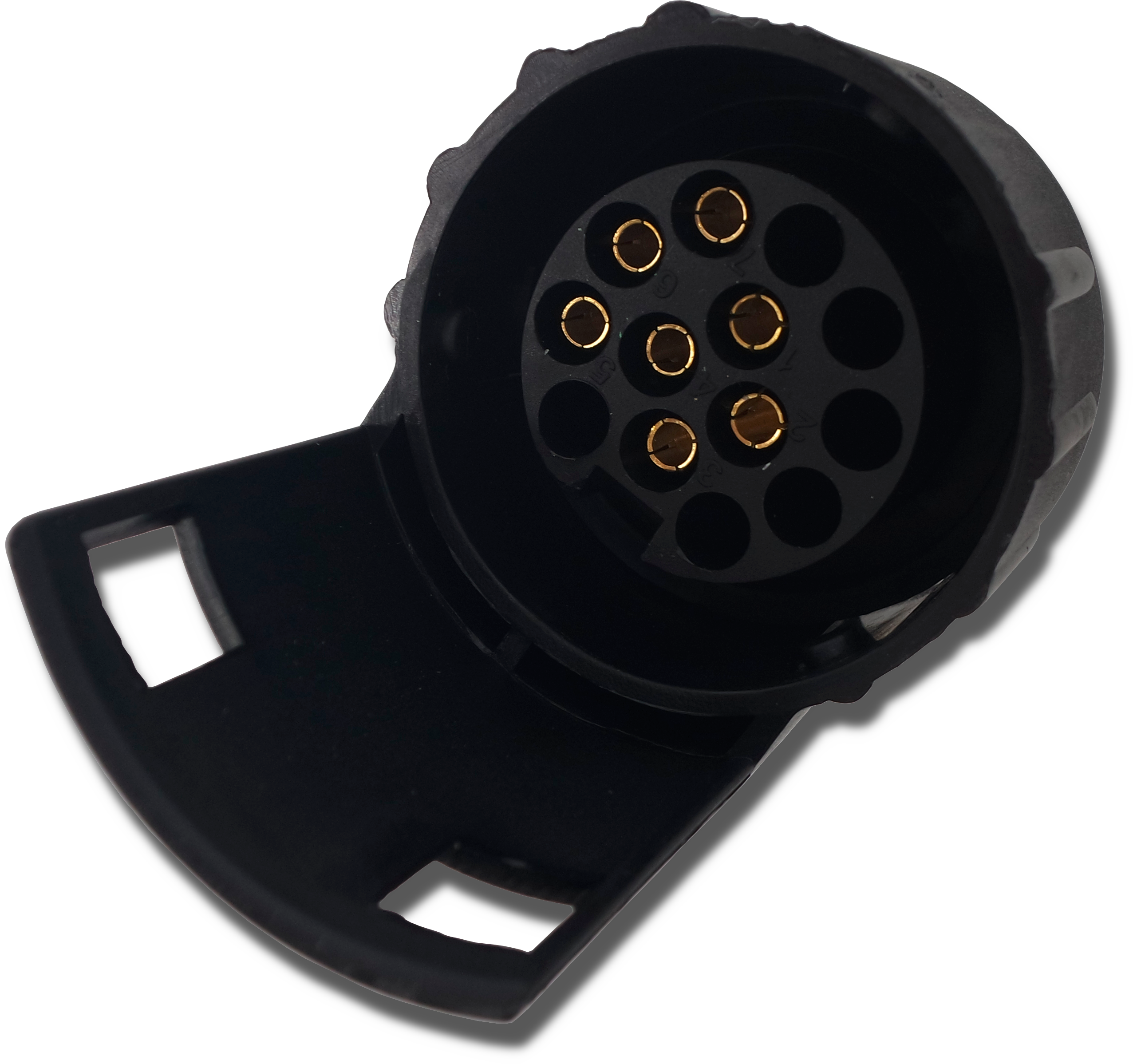

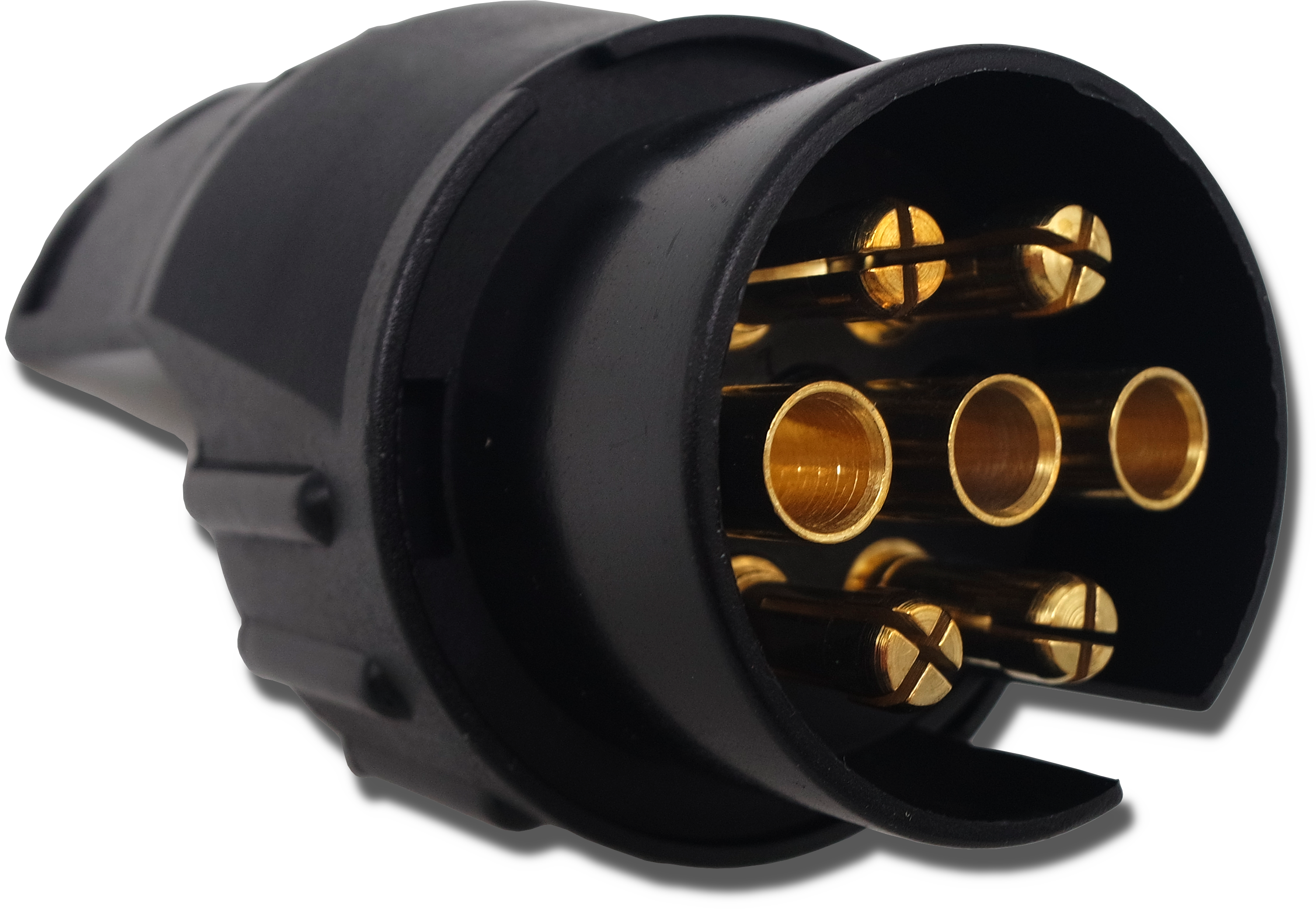

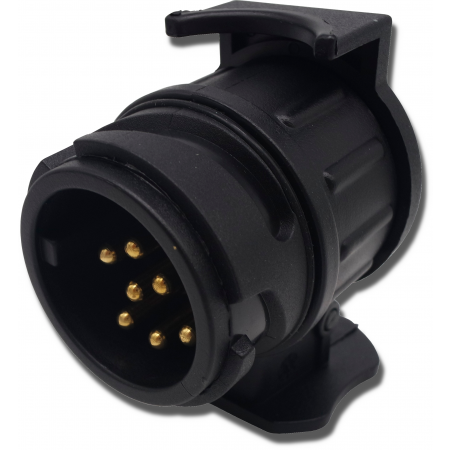

• Adapter 7-13 PIN [3863]

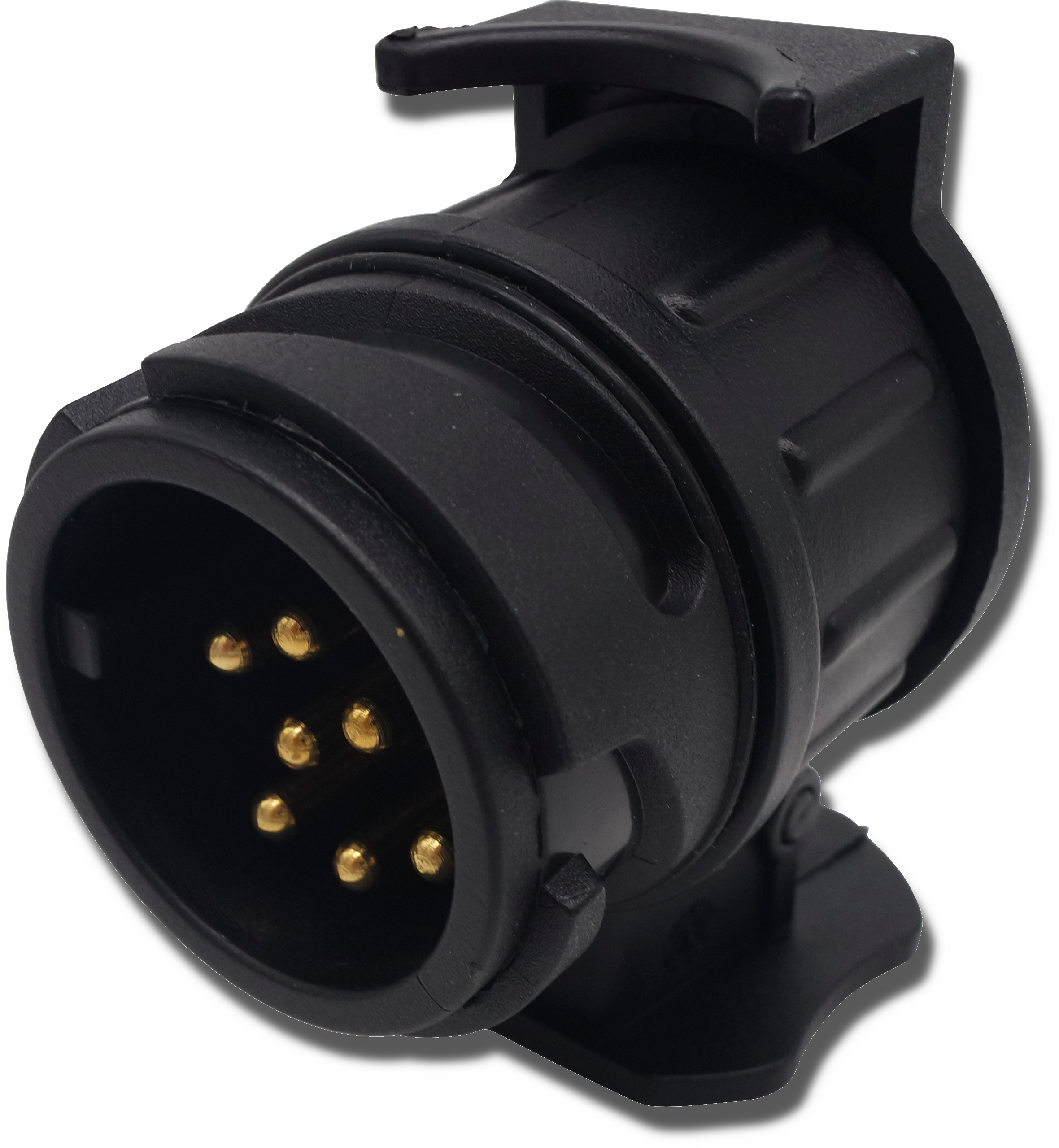

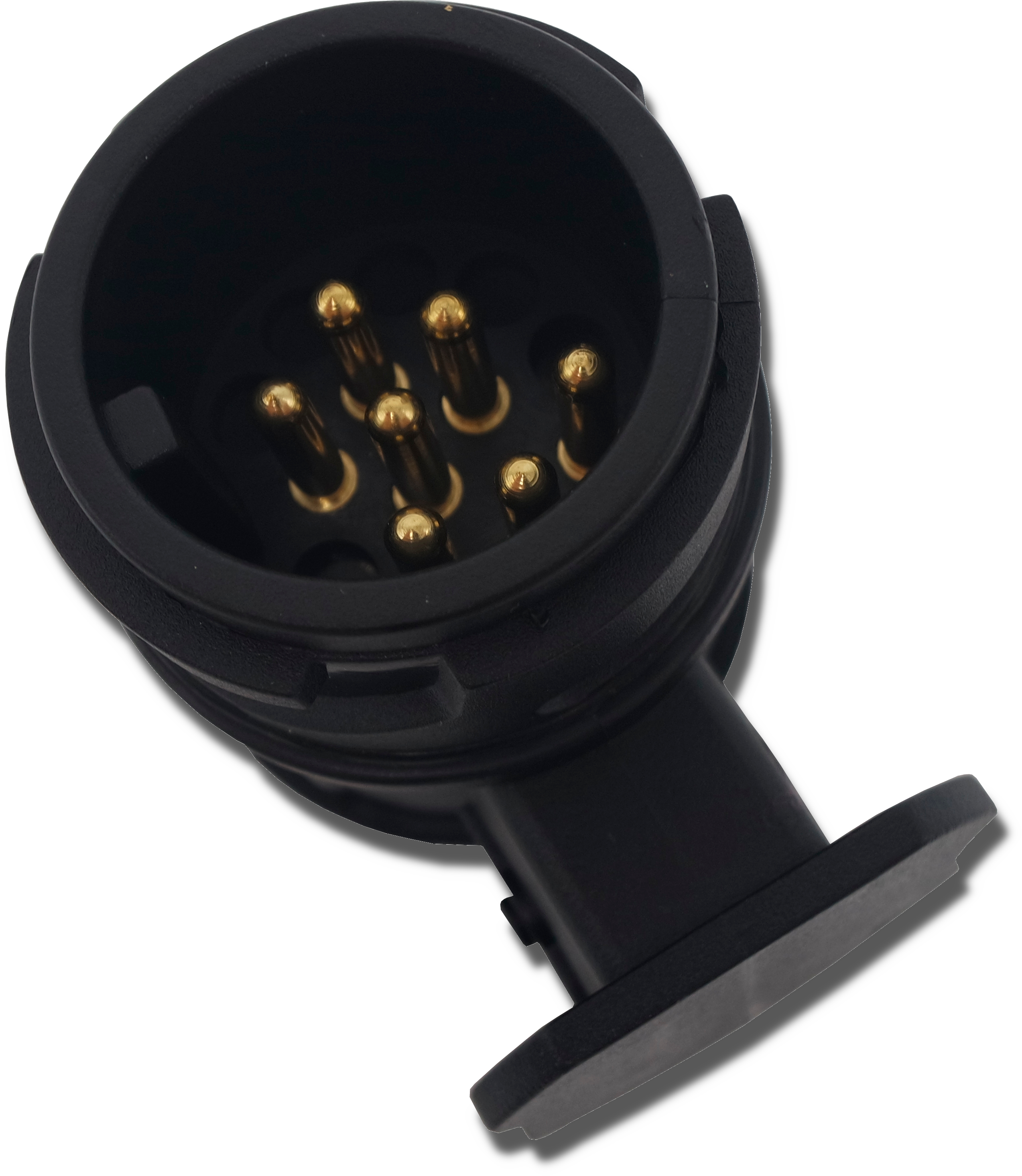

• Adapter 13-7 PIN [3864]

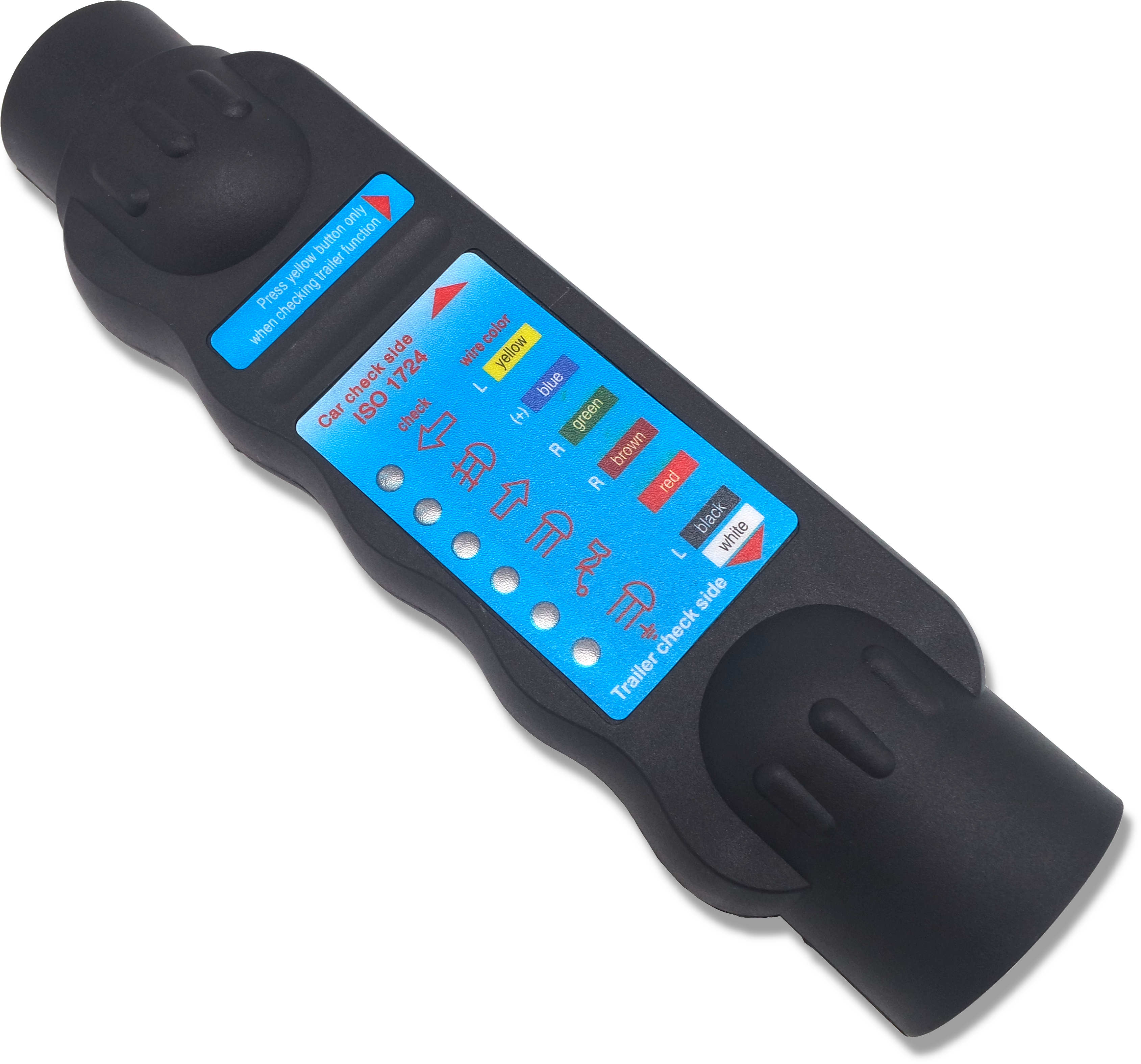

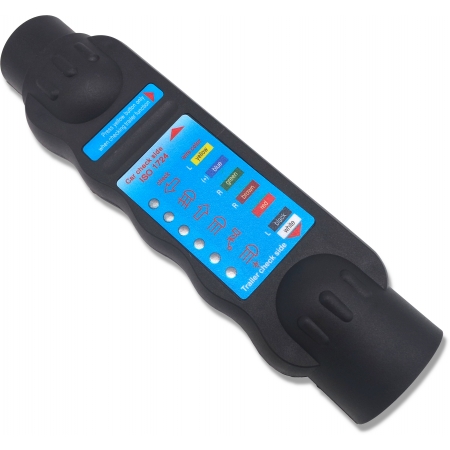

Po naciśnięciu przycisku testowego miernik analizuje 6 pozycji diagnostycznych gniazd.

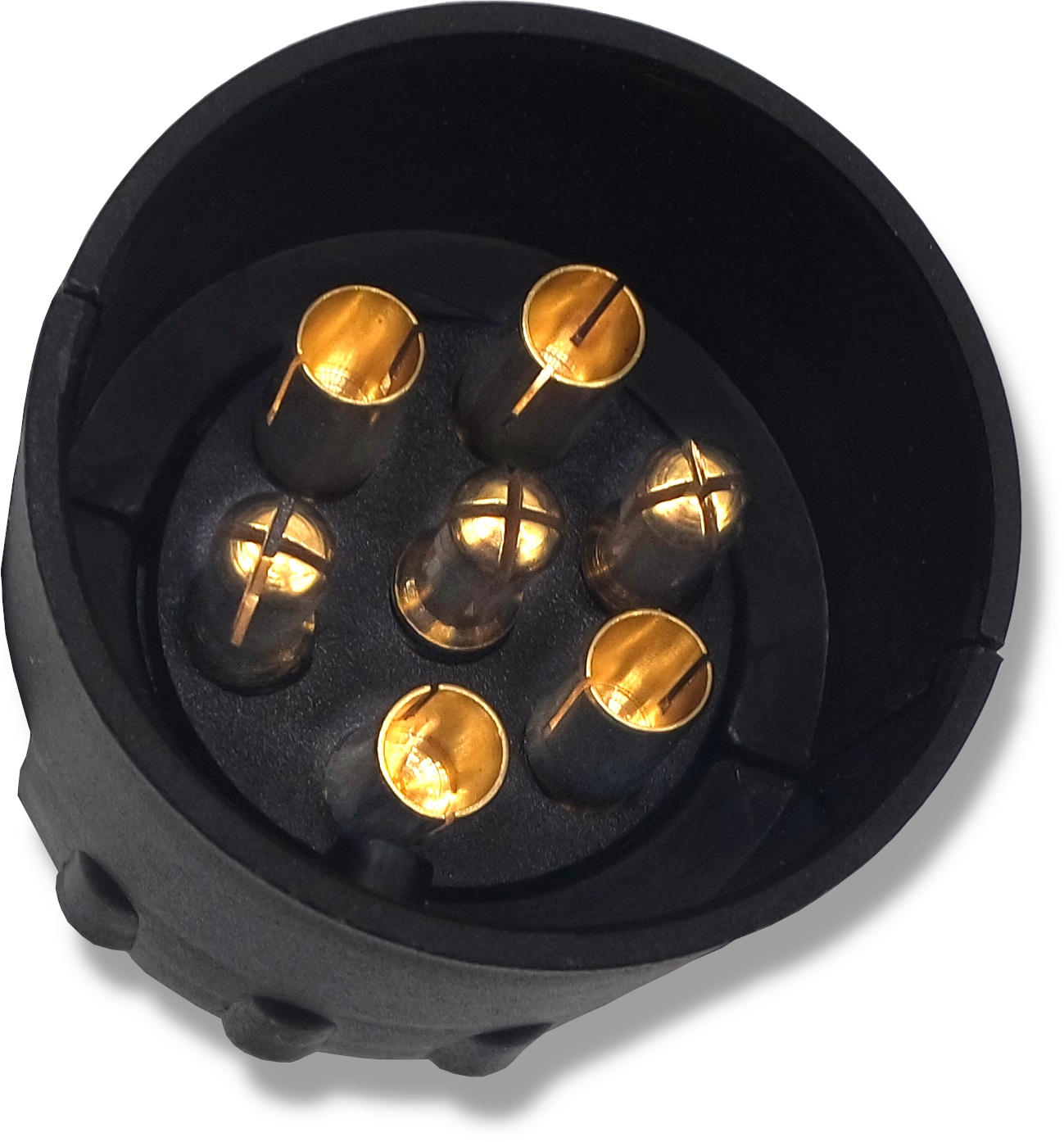

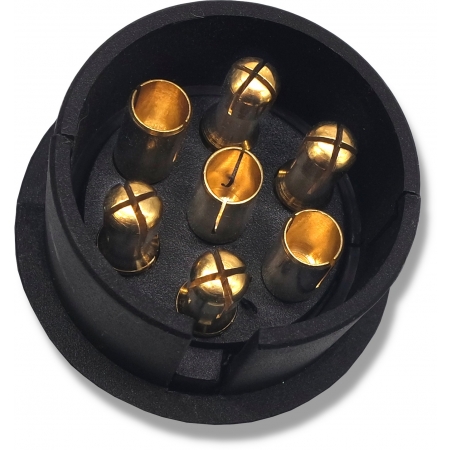

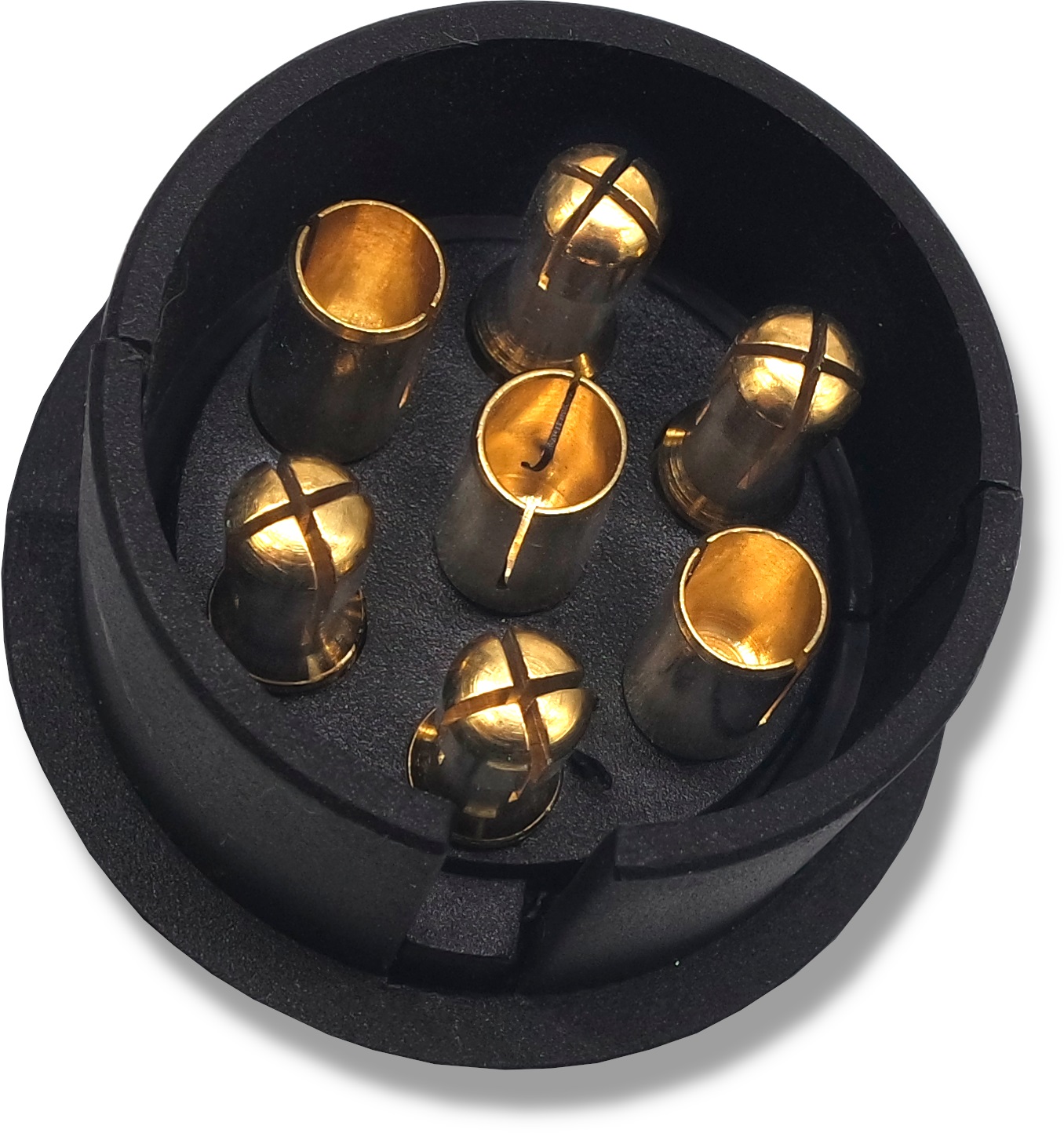

Urządzenie posiada dwie wtyczki 7 PINOWE z obu stron.

• kolor żółty - lewy kierunkowskaz
• kolor niebieski - tylne światło przeciwmgielne lub 12V
• kolor zielony -  prawy kierunkowskaz
• kolor brązowy - prawe światło tylne
• kolor czerwony - światło stop
• kolor czarny - lewe światło tylne
• kolor biały - uziemienie

Jedna strona testera przeznaczona jest do sprawdzania gniazda, a druga do diagnostyki wtyczki.

TEST GNIAZDA:

1. Podłącz tester do gniazda w samochodzie.
2. Włącz dane światło, np. stop lub kierunkowskaz.
3. Jeżeli gniazdo jest SPRAWNE, kontrolka się zaświeci.
4. Jeżeli gniazdo jest USZKODZONE (lub instalacja jest WADLIWA), kontrolka się nie zaświeci.

TEST WTYCZKI (PRZYCZEPY):

1. Podłącz wtyczkę do testera.
2. Wciśnij żółty przycisk znajdujący się po prawej stronie testera.
3. Jeżeli kontrolka się świeci, instalacja jest SPRAWNA.
4. Jeżeli kontrolka się nie świeci, instalacja jest USZKODZONA lub dana żarówka jest SPALONA.

UWAGA 1: Ze względu na niskie obciążenie lamp diodowych, tester nie nadaje się do sprawdzania instalacji w przyczepach opartych na oświetleniu LED.

UWAGA 2: Aby uniknąć uszkodzenia testera lub problemów z instalacją elektryczną, nie należy nigdy podłączać urządzenia jednocześnie do przyczepy i pojazdu.
