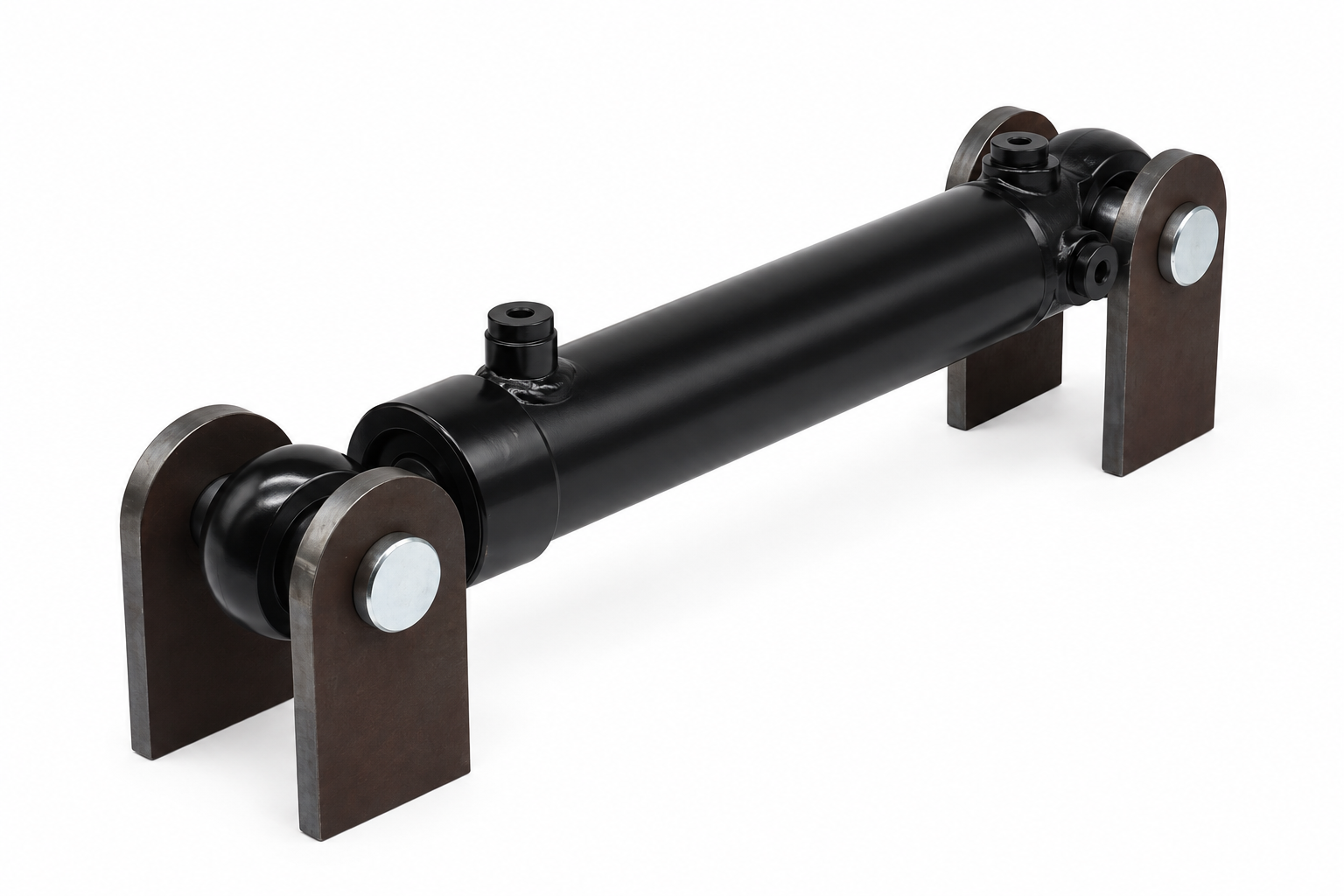

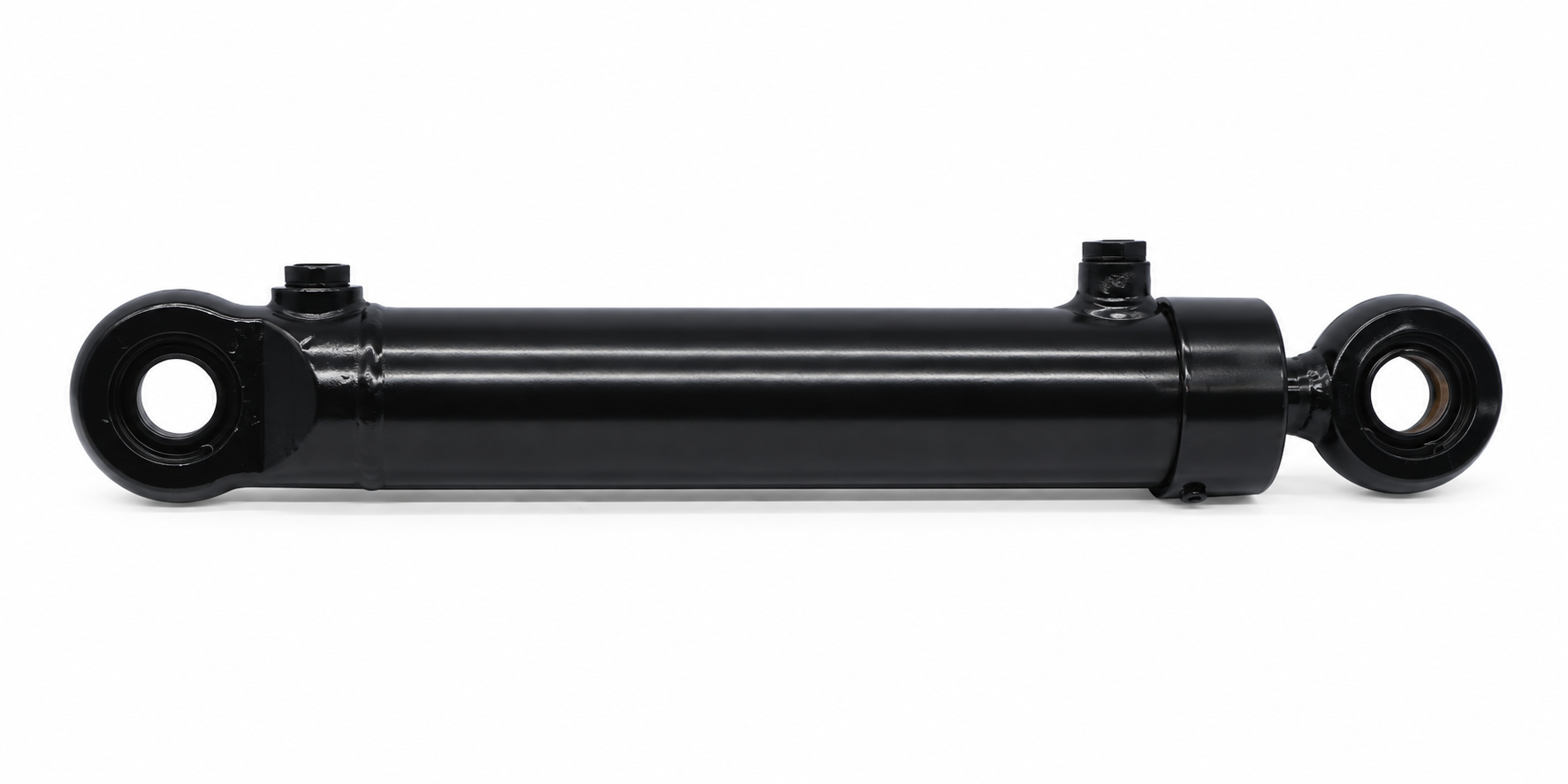

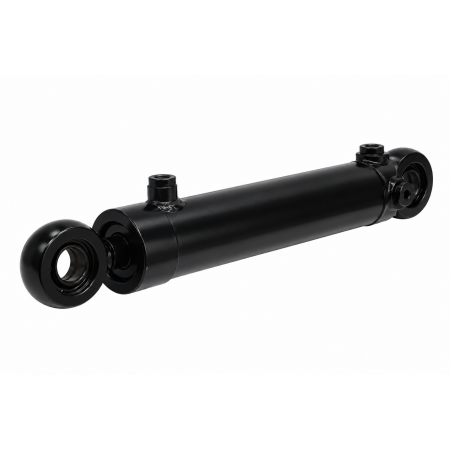

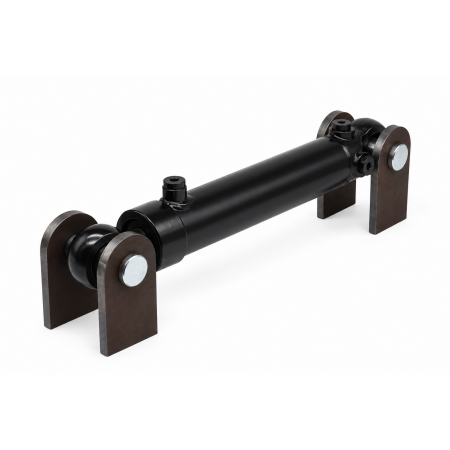

Siłownik hydrauliczny dwustronnego działania z mocowaniami

KOD SKRAW-MET: [9140]

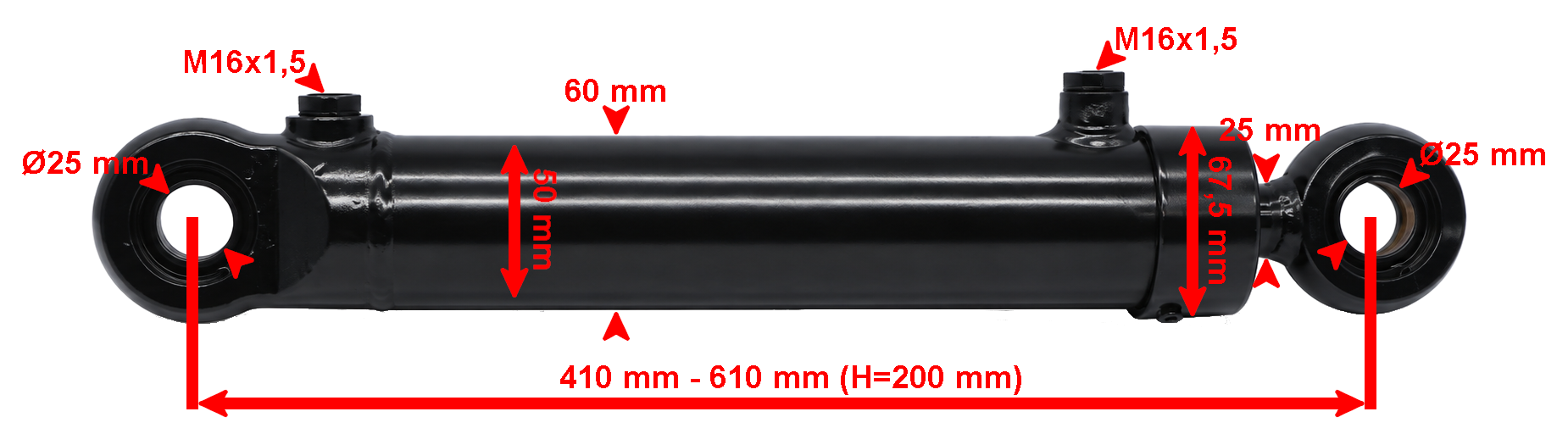

Specyfikacja techniczna:

• Typ mocowania: łożyska wahliwe
• Średnica otworów montażowych: fi 25 mm
• Grubość uch: 30 mm
• Długość siłownika złożonego: 410 mm
• Całkowita długość siłownika po rozłożeniu: 610 mm
• Średnica tłoczyska: 25 mm
• Skok tłoka: 200 mm
• Wyjście na króćce: 2x M16x1,5

Informacje ogólne:

• Mocowanie główki od strony rury: wspawana
• Mocowanie główki od strony pręta: wspawana
• Typ dławnicy: gwintowana, wkręcana w rurę
• Typ pręta (tłoczyska): chromowany, spawalny
• Powłoka: malowany proszkowo

Parametry pracy:

• Ciśnienie nominalne: 160 bar
• Maksymalne dopuszczalne ciśnienie pracy: 200 bar
• Dopuszczalna temperatura otoczenia: -40°C do +60°C
• Dopuszczalna temperatura oleju: -15°C do +80°C
• Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Znajduje zastosowanie w układach sterowanych hydraulicznie, przeznaczony do montażu w:

• ciągnikach rolniczych: ładowaczach czołowych TUR, podnośnikach TUZ, układach kierowniczych, chwytakach,
• maszynach uprawowych: opryskiwaczach, siewnikach, rozsiewaczach, bronach, agregatach, pługach, wałach,
• maszynach budowlanych: ładowarkach, koparkach,
• maszynach komunalnych: zamiatarkach, śmieciarkach, lemieszach,
• oraz maszynach przemysłowych i innych urządzeniach hydraulicznych.

Warto wiedzieć dokonując wyboru dostawcy siłownika

Fotografie oraz materiały graficzne prezentują wyłącznie wygląd zewnętrzny siłowników hydraulicznych. Kluczowe elementy decydujące o trwałości i niezawodności są zlokalizowane wewnątrz układu i nie są widoczne na zdjęciach:

• wzmocnione uszczelnienia wielowargowe o zwiększonej odporności,
• precyzyjnie wykonana gwintowana dławnica,
• tłoczysko o wysokiej jakości obróbki powierzchniowej, wysokiej klasie wytrzymałości materiału oraz pokryte grubą powłoką chromową,
• rura cylindrowa produkowana z rur precyzyjnych najwyższej klasy charakteryzująca się niską chropowatością powierzchni wewnętrznej,
• wszystkie tolerancje wymiarowe zgodne z normami ISO gwarantują najwyższą jakość wykonania i precyzyjność wymiarową.

Wybierając produkt z naszego asortymentu, decydują się Państwo na rozwiązanie o potwierdzonej niezawodności, produkowane z wykorzystaniem komponentów najwyższej klasy.

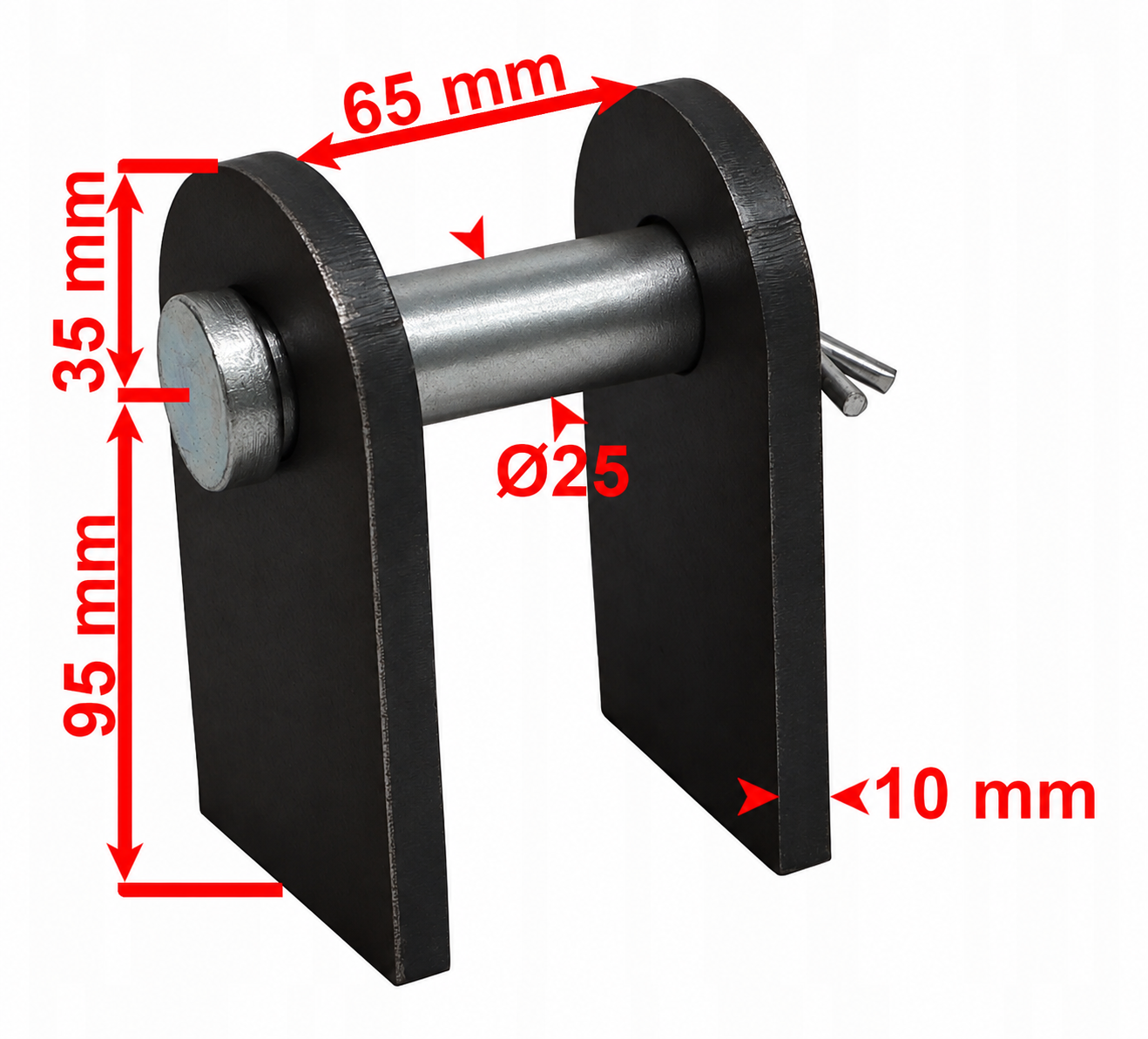

Komplet mocowania siłownika hydraulicznego fi 25

KOD SKRAW MET: [4229]

Mocowanie spawa się do konstrukcji.

Technologicznie otwory wierci się po wspawaniu mocowań i ustaleniu odległości, która jest zależna od grubości końcówki siłownika.

Drogi kliencie! Zakres tolerancji nominalnej wykonanego otworu może wynosić do -0,5 mm (tj. FI 24,5 mm - 25 mm), przez co sworzeń może wchodzić dość ciasno.

Specyfikacja techniczna:

• Długość robocza sworznia: 92 mm
• Średnica łba sworznia: 32 mm
• Grubość łba sworznia: 9 mm
• Grubość zawleczki: 4,5 mm
