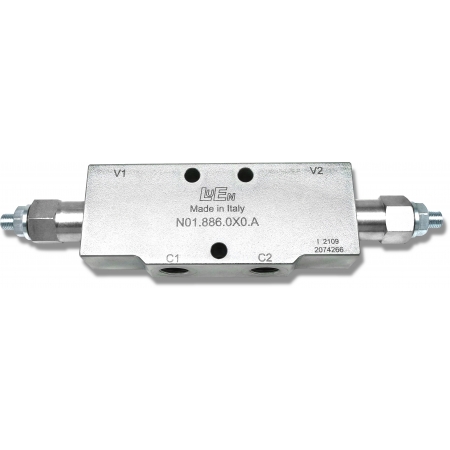

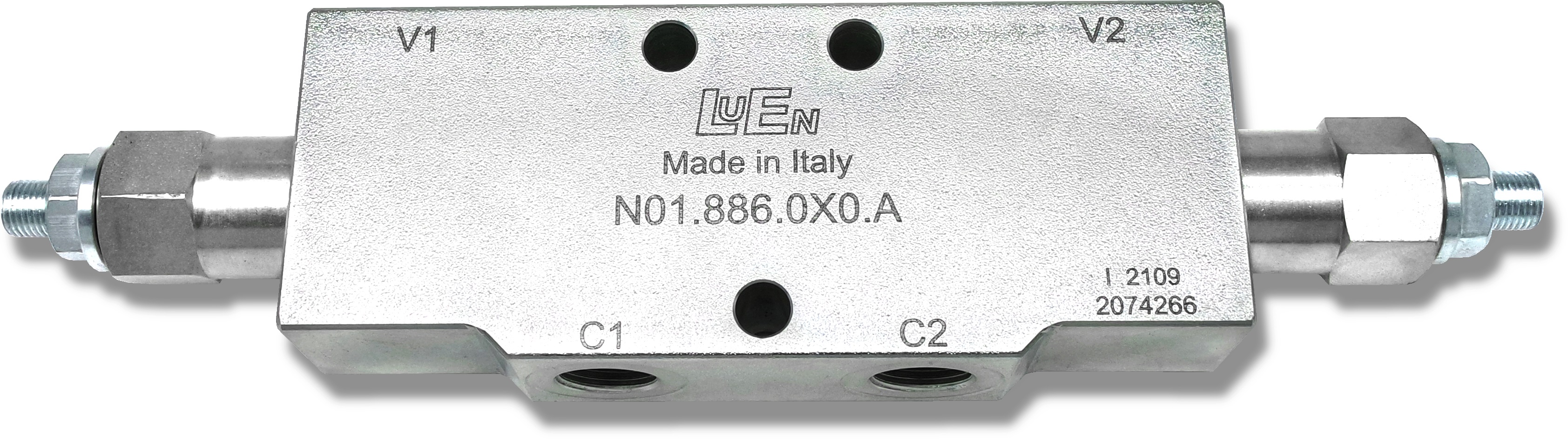

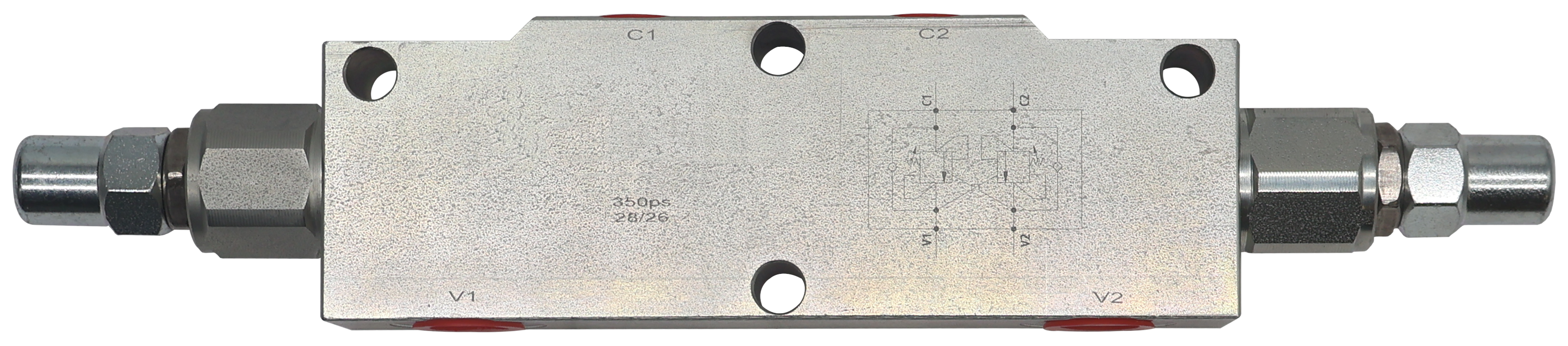

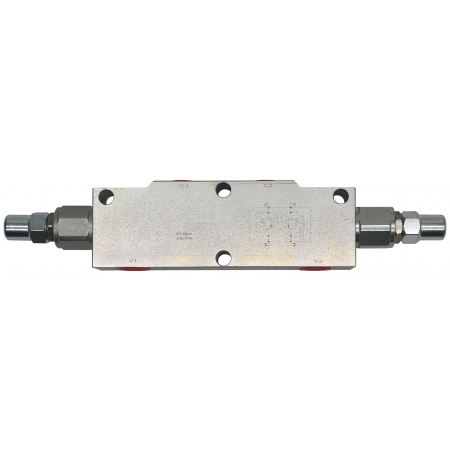

Zawór przeciążeniowo — zwrotno — hamujący
KOD SKRAW-MET: [1560]
Zawór zwrotno — hamujący (bliźniaczy) używany jest do kontroli ruchu odbiornika oraz jego blokowania w obu kierunkach, co umożliwia kontrolowane opuszczanie ładunku oraz ograniczenie maksymalnego ciśnienia w przypadku szoku spowodowanego niekontrolowanym ruchem, przeciążeniem lub nagłym manewrem.
Zawór może być wykorzystany jako hamulec i blokada obrotów silnika hydraulicznego.
Ustawienie zaworu musi być przynajmniej 1,3 razy większe od ciśnienia roboczego, aby zawór został zamknięty nawet przy ciśnieniu roboczym.

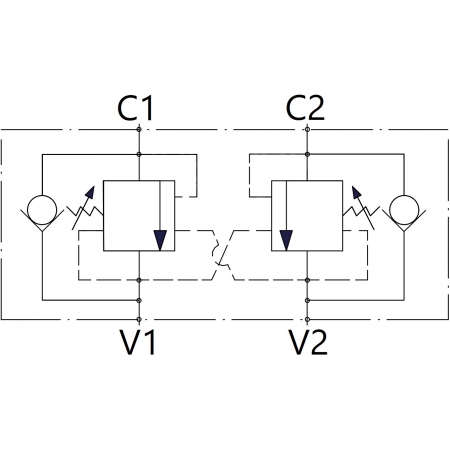

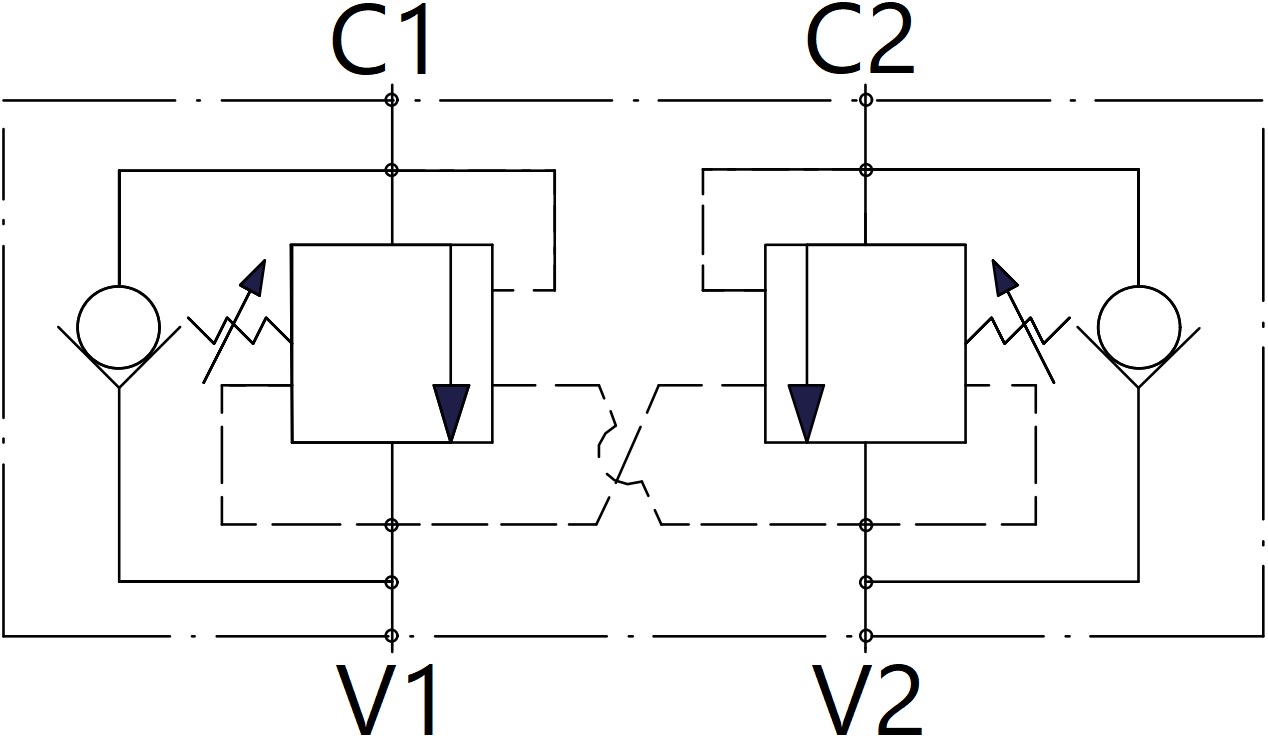

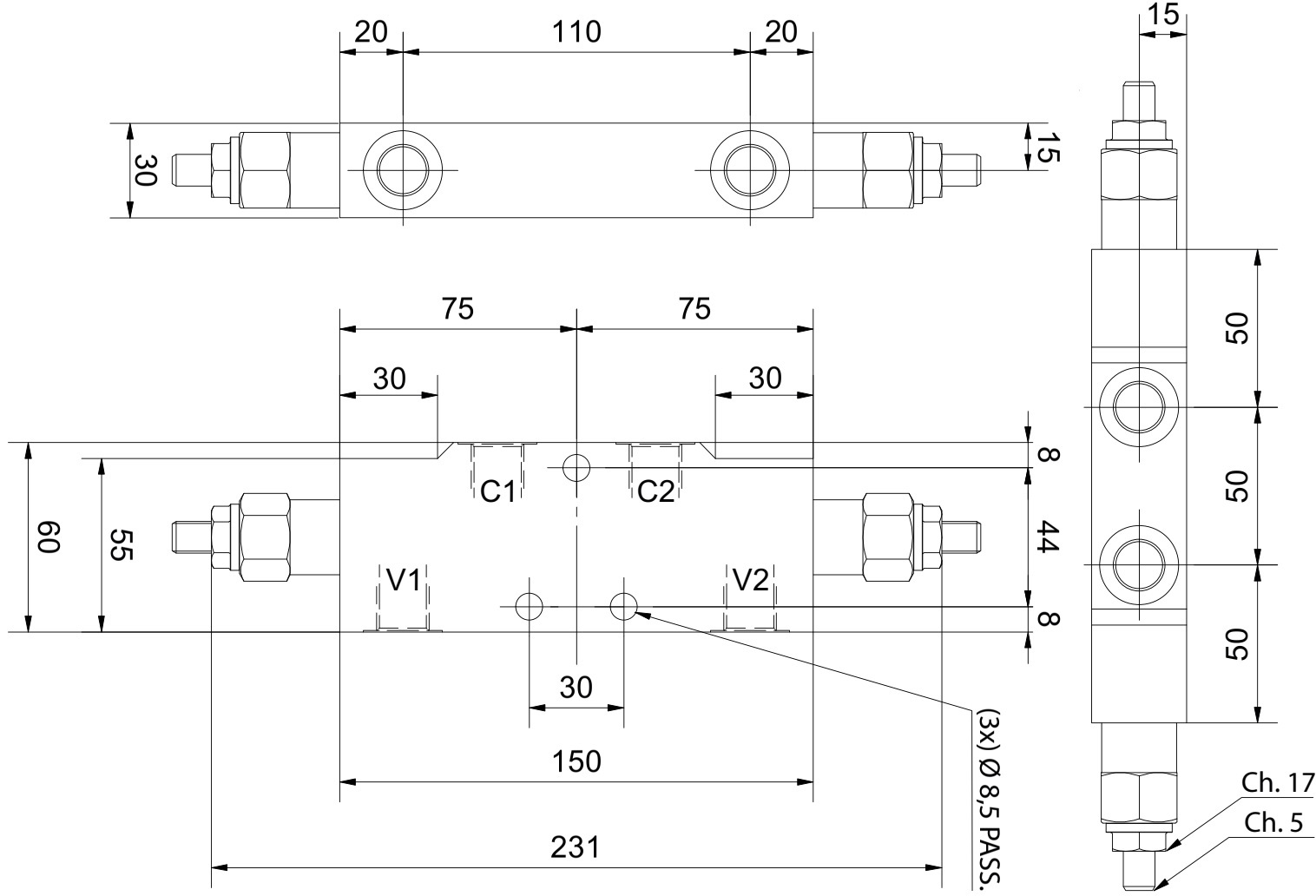

Przyłącz V1 i V2 do linii zasilającej oraz C1 i C2 do odbiornika.
Przepływ z V1 do C1 i z V2 do C2 jest całkowicie zablokowany gdy na V1 i V2 nie działa ciśnienie, natomiast odblokowuje się gdy na V1 lub V2 oddziałuje ciśnienie.

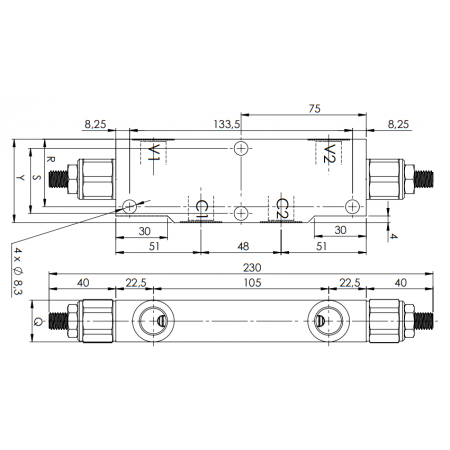

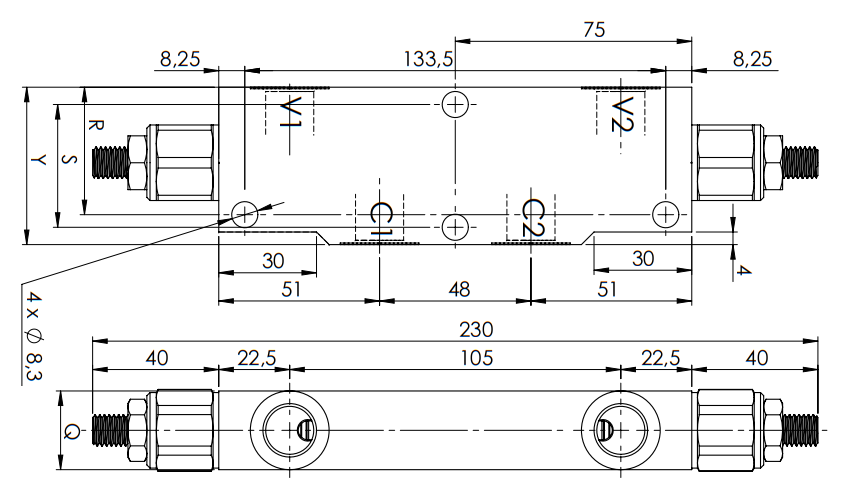

Specyfikacja Techniczna:
Typ: SBV-D-06
Wielkość znamionowa: DN8
Przyłącza BSP (C1, C2, V1, V2): G3/8"

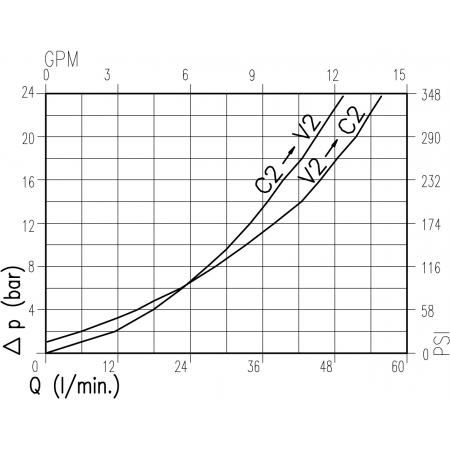

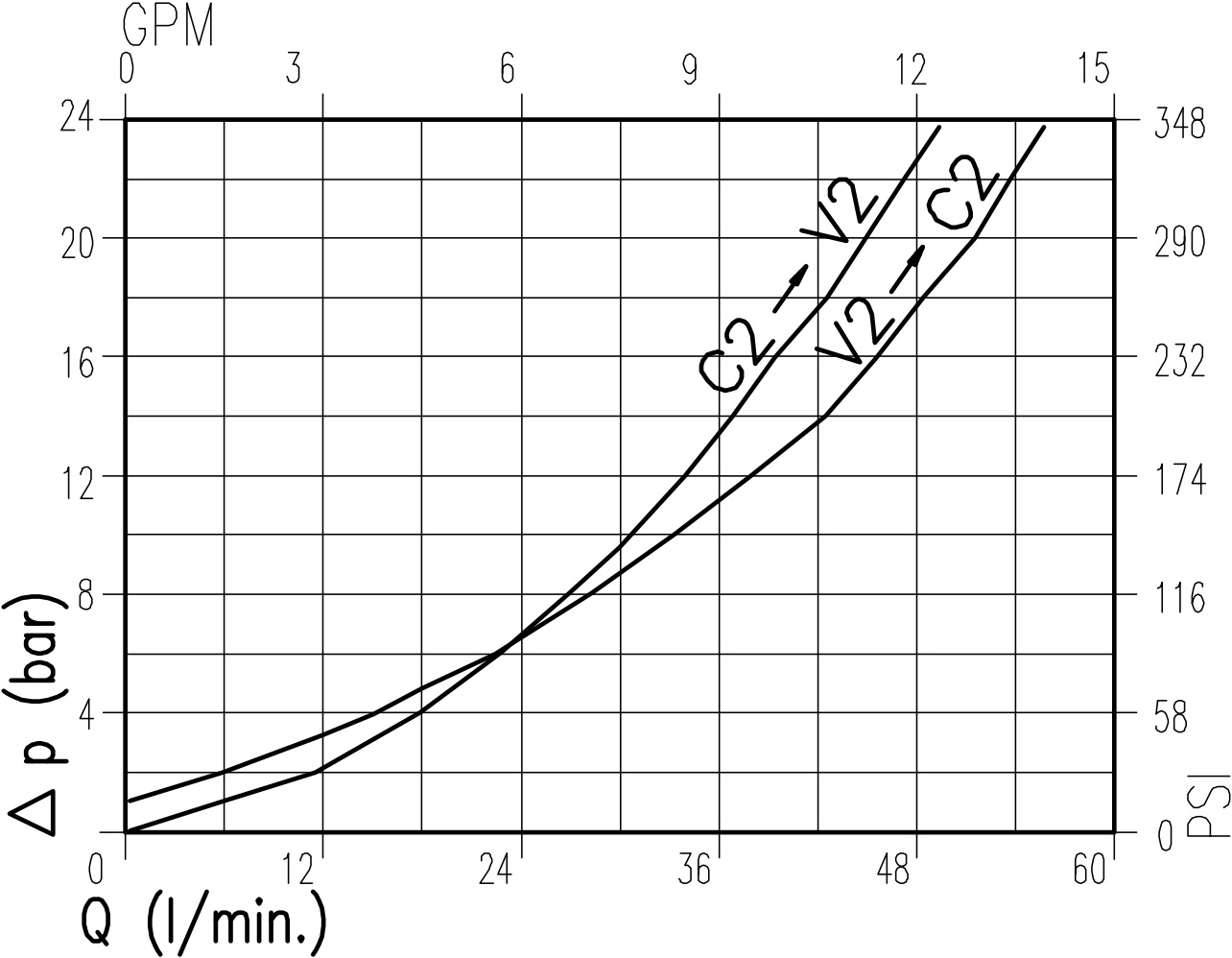

Min/maks. szybkość przepływu (Q): 40 l/min
Proporcja ciśnienia sterującego: 1:4,25
Maks. ciśnienie robocze: 350 bar
- Dopuszczalna temperatura otoczenia: -30°C do +50°C
- Dopuszczalna temperatura oleju: -30°C do +80°C
Materiał: stal ocynkowana

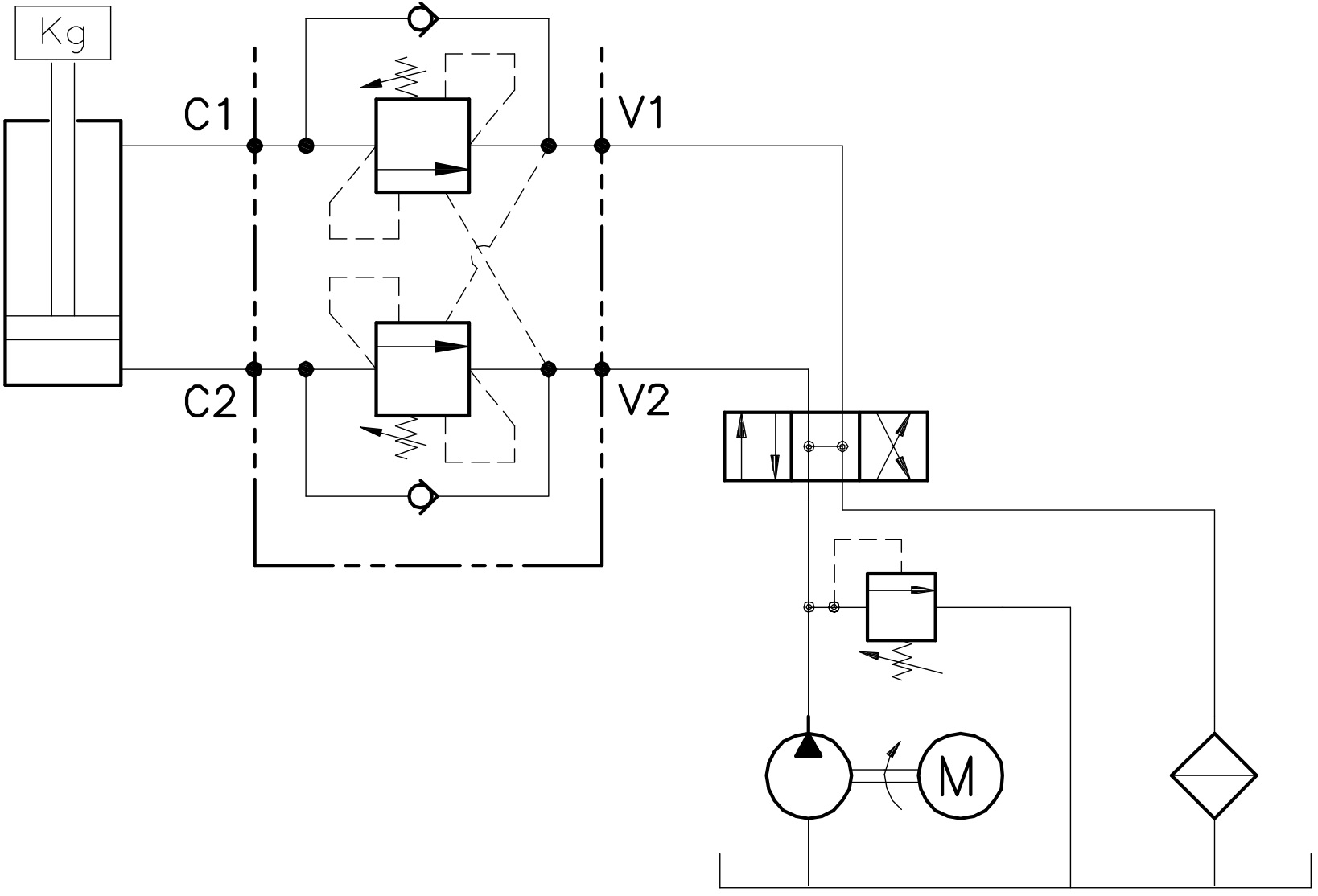

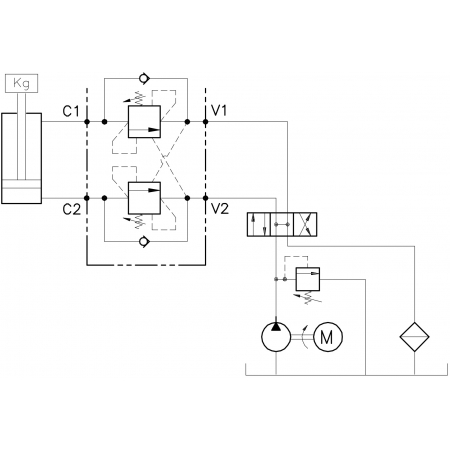

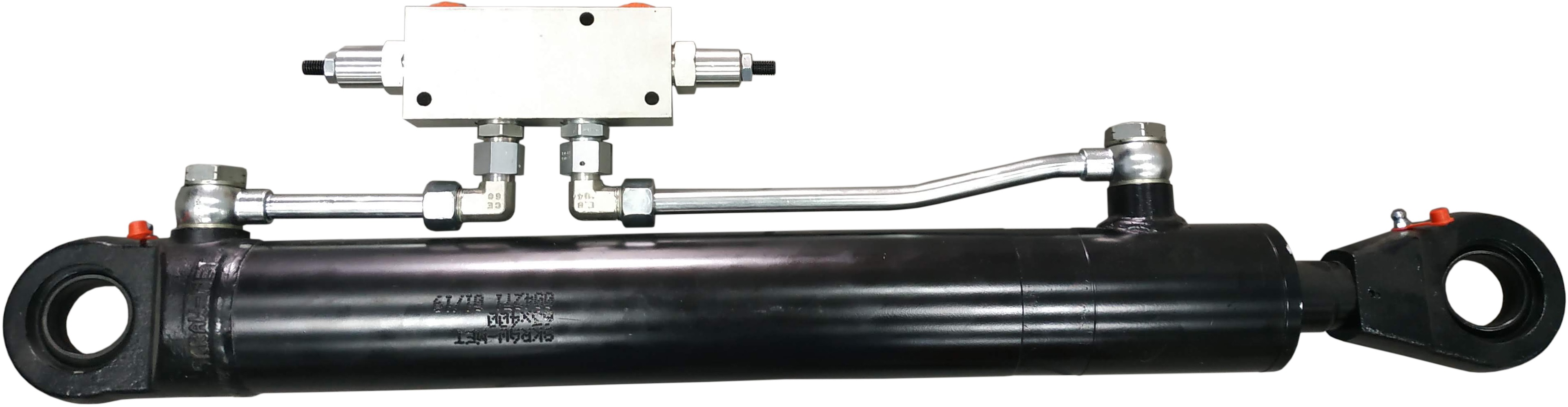

Przykład obwodu wykorzystującego ten zawór (z siłownikiem 2-stronnego działania):

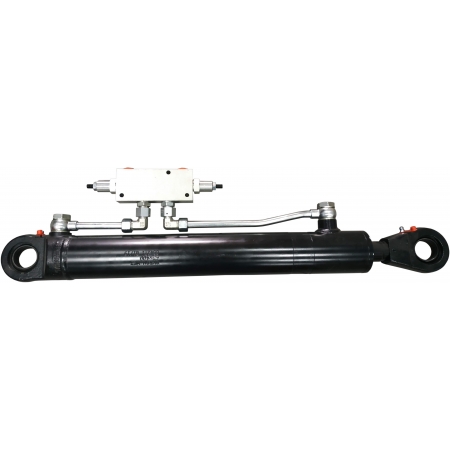

.jpg "SIŁOWNIK HYDRAULICZNY CYLINDER DO TUZa 70x35 SKOK 150")
