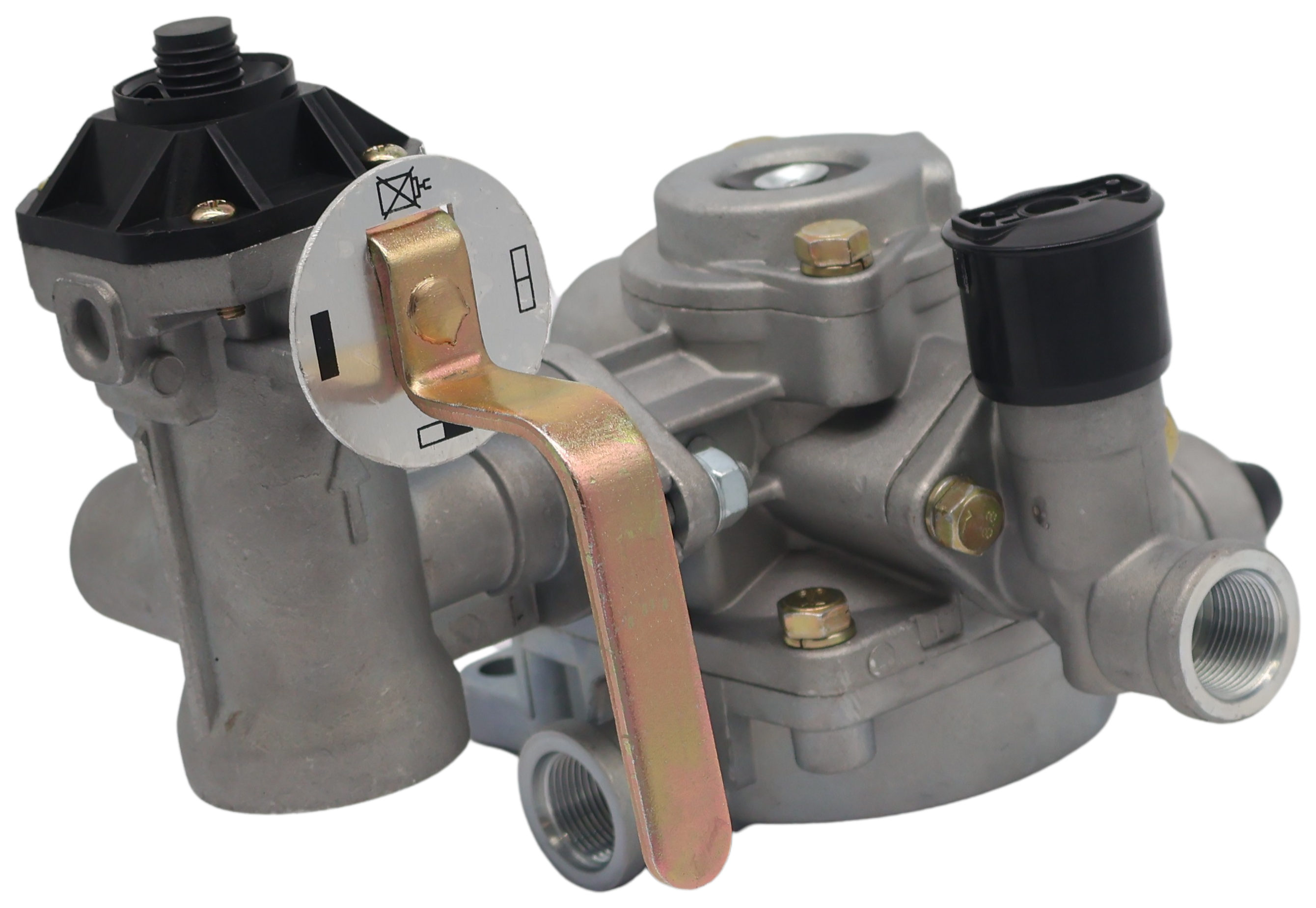

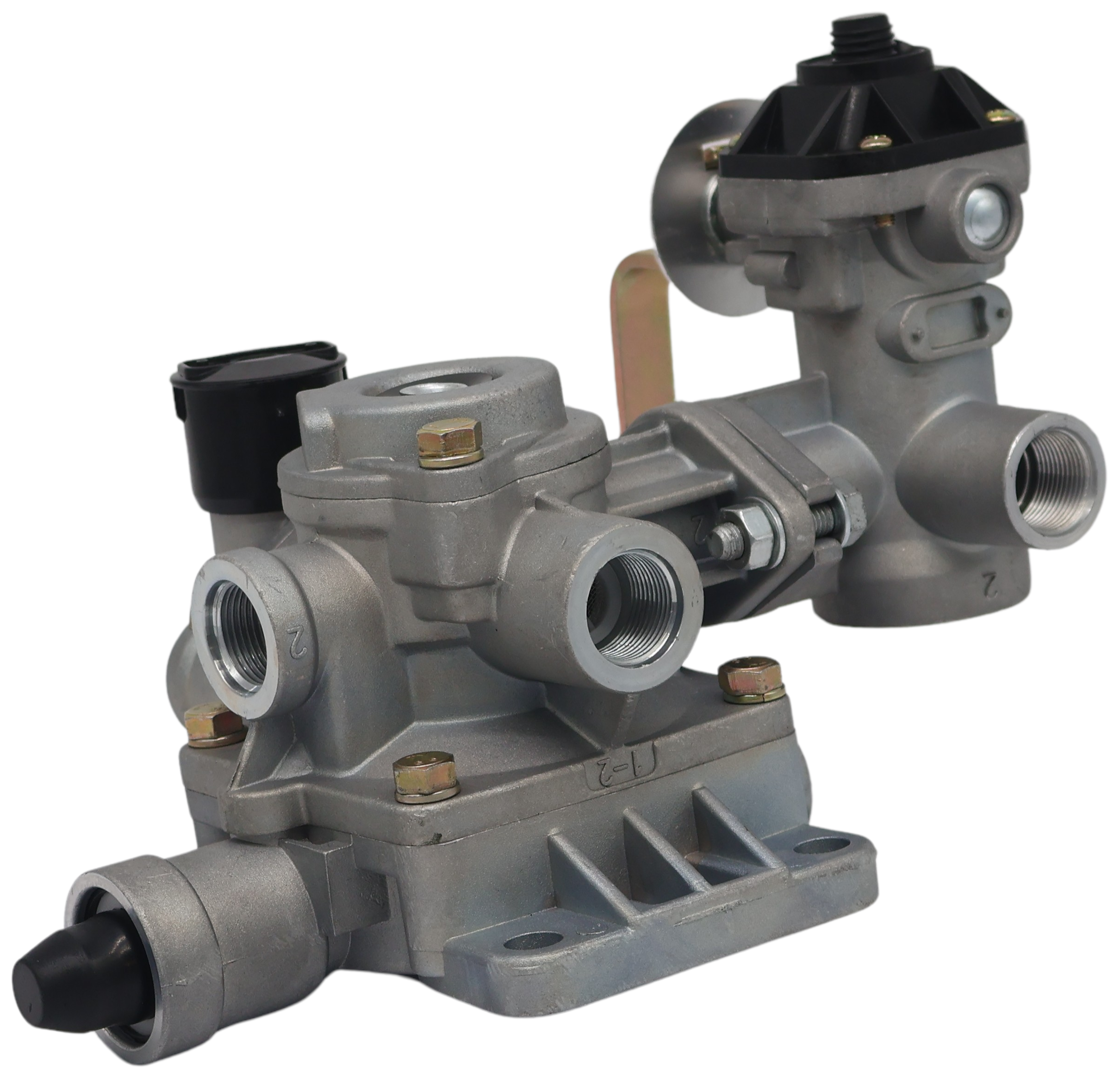

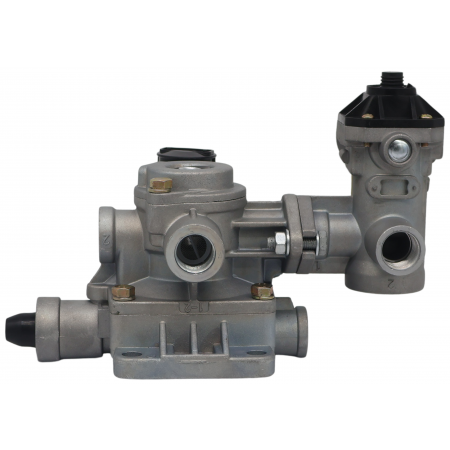

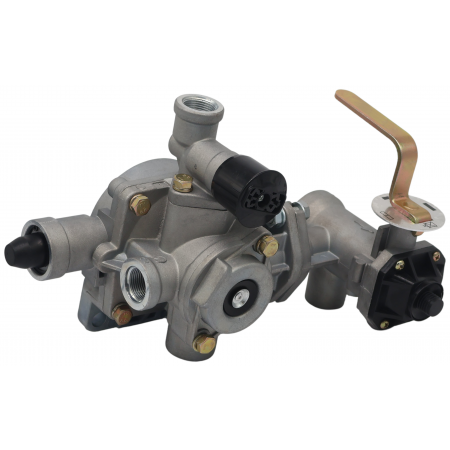

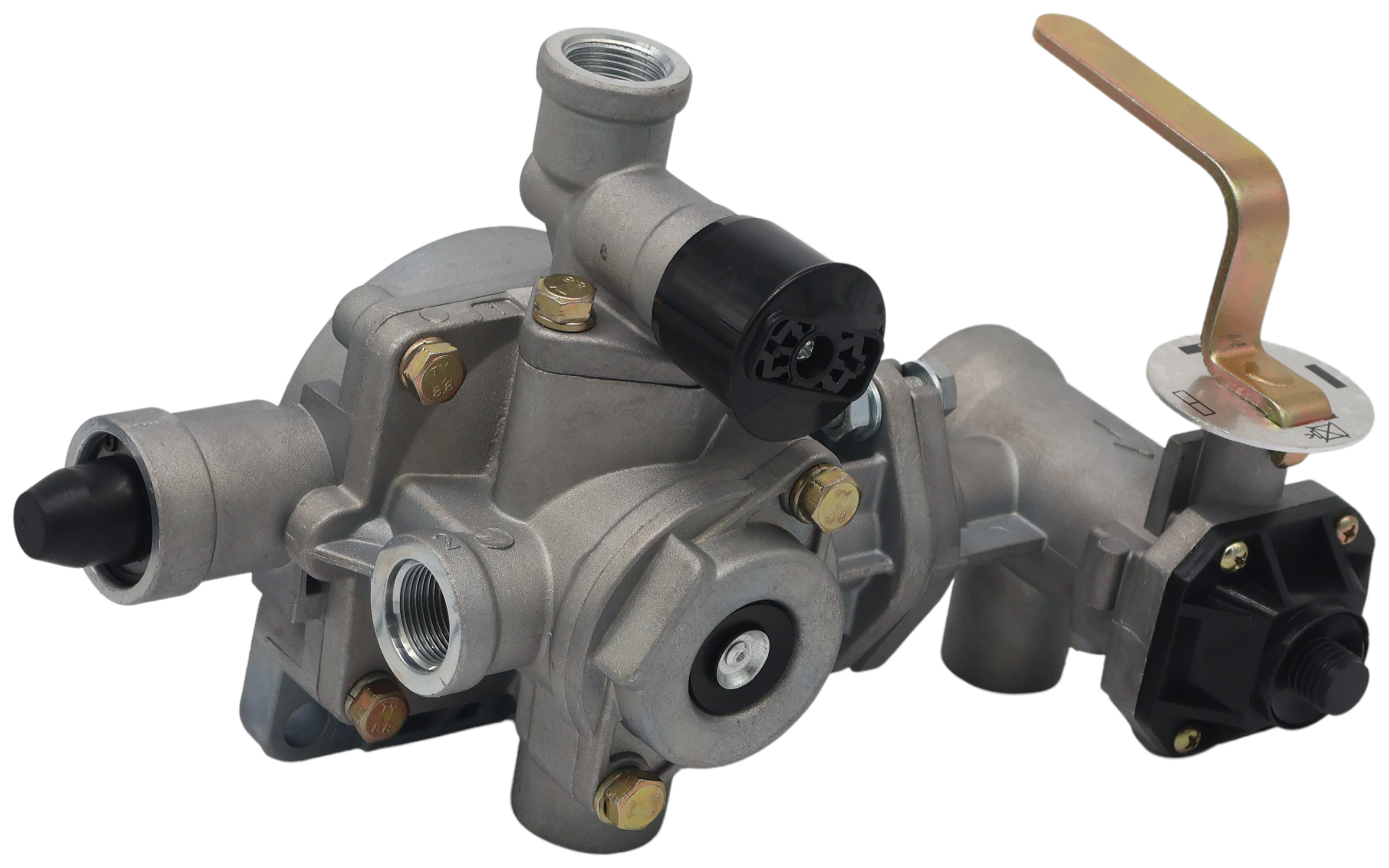

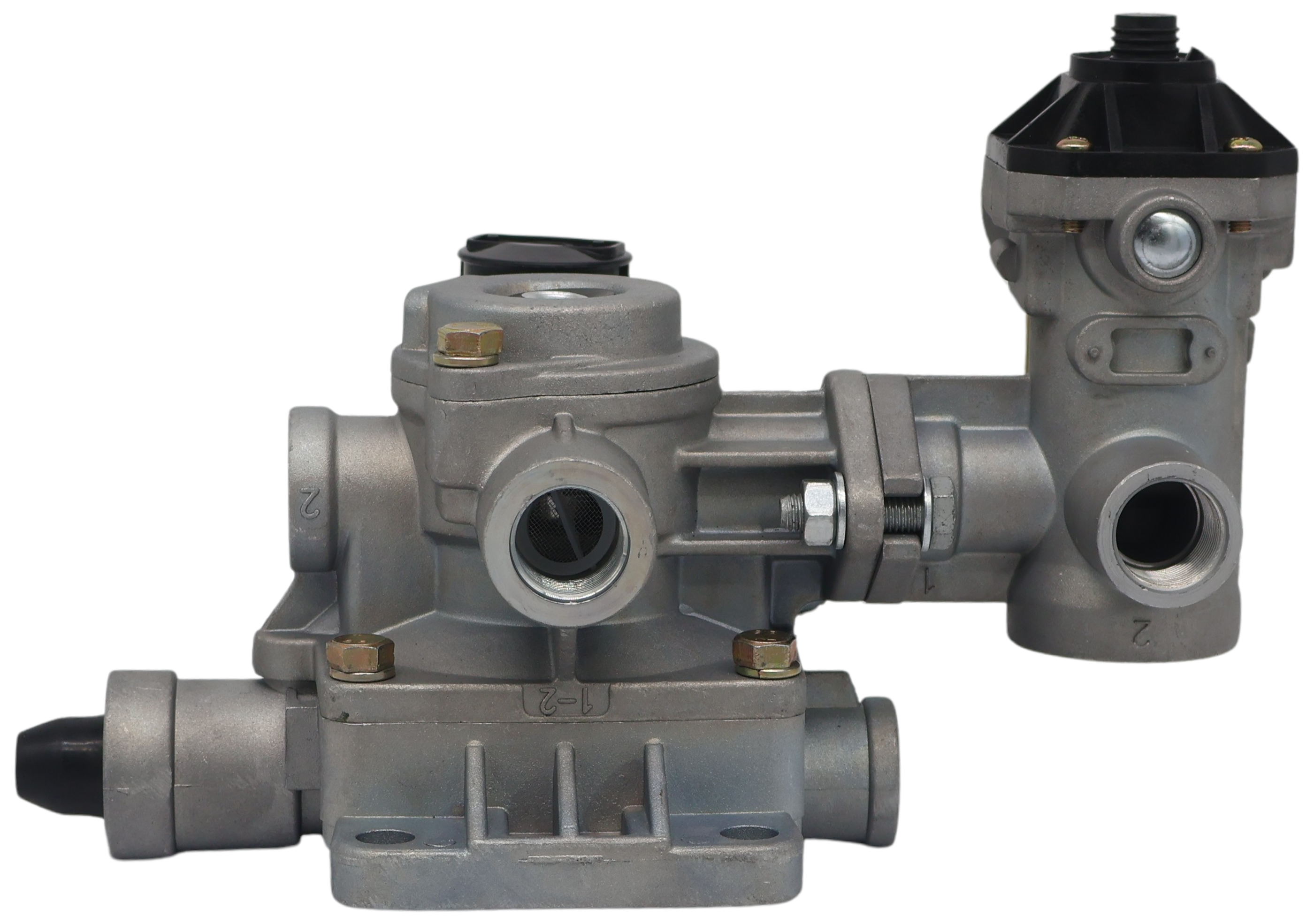

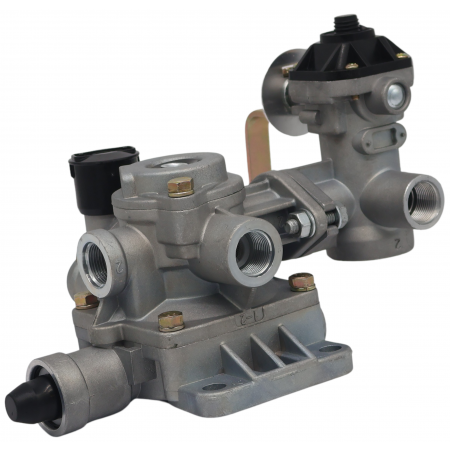

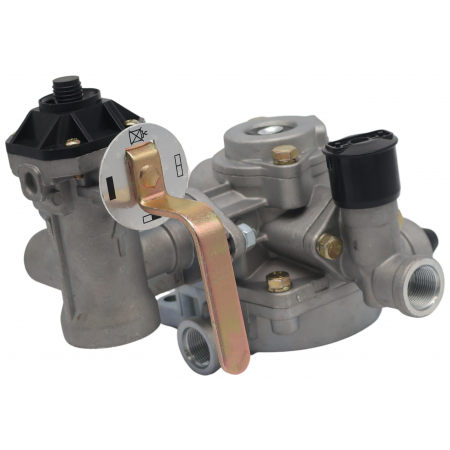

Zawór sterujący + luzujący HZS-4 (Z GRZYBKIEM)​ wraz z regulatorem siły hamowania 4 - ZAKRESOWY

KOD SKRAW-MET: [7867]

Stosowany w hamulcach pneumatycznych używanych w przyczepach rolniczych D-732, D-35, D-47, D-50 czy przyczepach specjalnych takich jak rozsiewacze, wozy asenizacyjne oraz w innych przyczepach i maszynach posiadających oś z hamulcem pneumatycznym.

Ma za zadanie uruchomić hamulce przyczepy, podczas gdy naciskamy hamulec pojazdu ciągnącego.

Również w przypadku nieplanowego odłączenia się przyczepy od powietrznego ukł. hamulcowego w naszym pojeździe - hamulce uruchamiają się automatycznie.

Symbol: HZS-4 (7031132001)

W przypadku gdy przyczepę mamy odłączoną, zawór luzujący umożliwi nam zwolnienie jej hamulców.

Następnie podłączając ponownie przyczepę do pojazdu ciągnącego, zawór ten przestawia się w położenie, które pozwoli nam zasilić go powietrzem oraz sterować hamulcami tej przyczepy przez pojazd ciągnący.

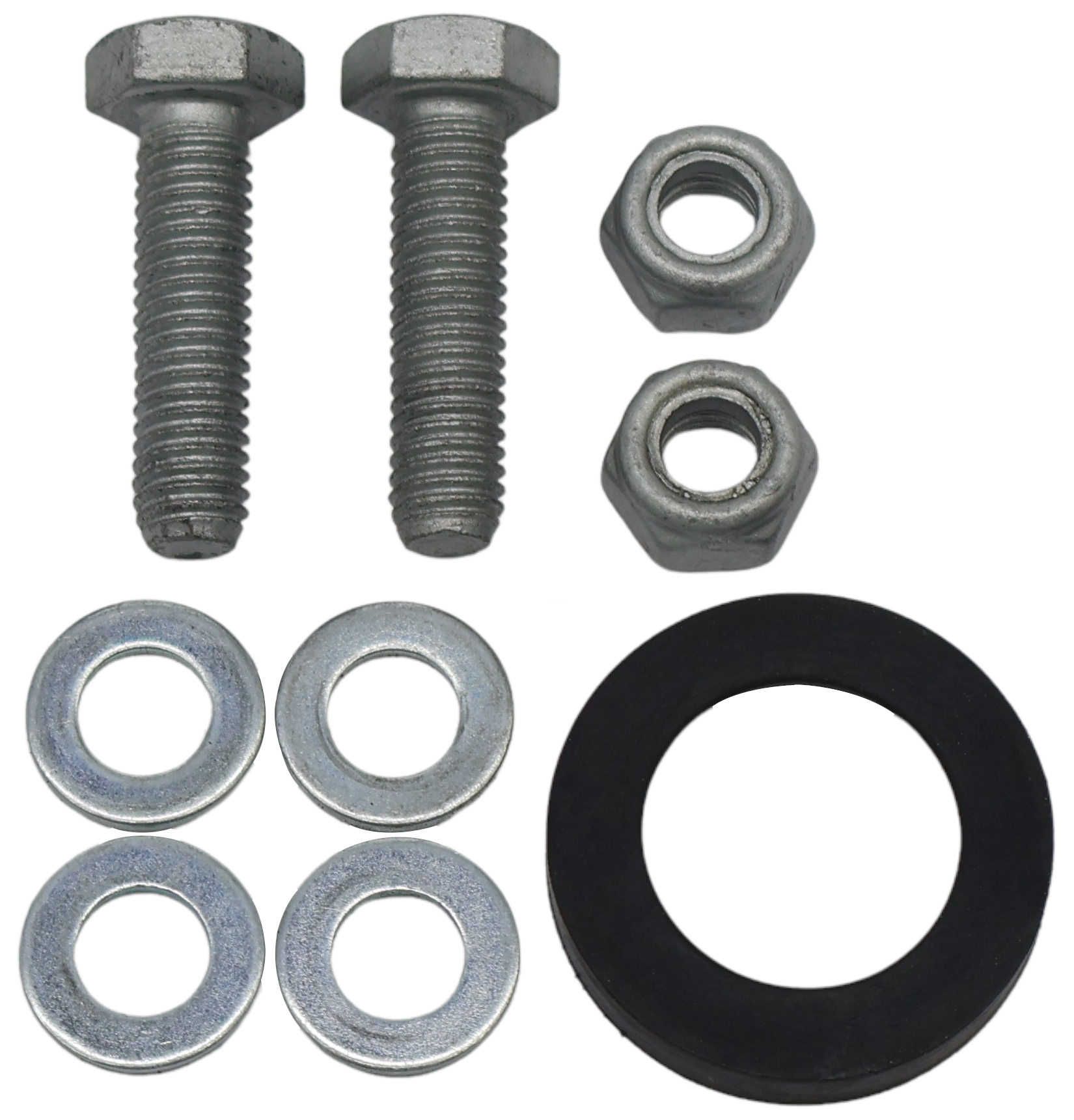

W skład zestawu wchodzą:

• zawór hamulcowy sterujący luzujący HZS-4
• regulator siły hamowania 4-zakresowy
• 2x śruby
• 2x nakrętki
• 4x podkładki
• uszczelka

Wskazówki dotyczące podłączenia zaworu sterującego:

REGULATOR SIŁY HAMOWANIA 4 - ZAKRESOWY

Regulator siły hamowania znajduje zastosowanie w przyczepach Autosan Sanok D-35, D-47, D-50 D-732, HL 8011, HL 6011

Stosowany jest w jedno- i dwuobwodowych powietrznych układach hamulcowych przyczep.

Czterozakresowa regulacja umożliwia dostosowanie siły hamowania do różnego typu ładunków – od lekkich ziarna po ciężkie bele siana. Zawór jest odporny na drgania i wibracje, a osobny regulator ułatwia szybką zmianę nastaw bez demontażu całego układu.

Specyfikacja techniczna:

• Regulacja:

Zakres 1 - całkowita redukcja ciśnienia, hamulce wyłączone
Zakres 2 - przyczepa bez ładunku, zakres ciśnień: 1,4–2,8 [bar]
Zakres 3 - przyczepa 1/2 ładunku, zakres ciśnień: 3,4–4,3 [bar]
Zakres 4 - przyczepa pełny ładunek, zakres ciśnień: ciśnienie w zbiorniku


• Gwint przyłączy pneumatycznych - M22x1,5
• Gwint zasilania - M16
• Rozstaw otworów montażowych (mm) - 55
