Zestaw hydrauliczny 3-sekcyjny 40L/min do TURA

KOD SKRAW MET: [9106]

Producent: SM-G (SKRAW MET GROUP)

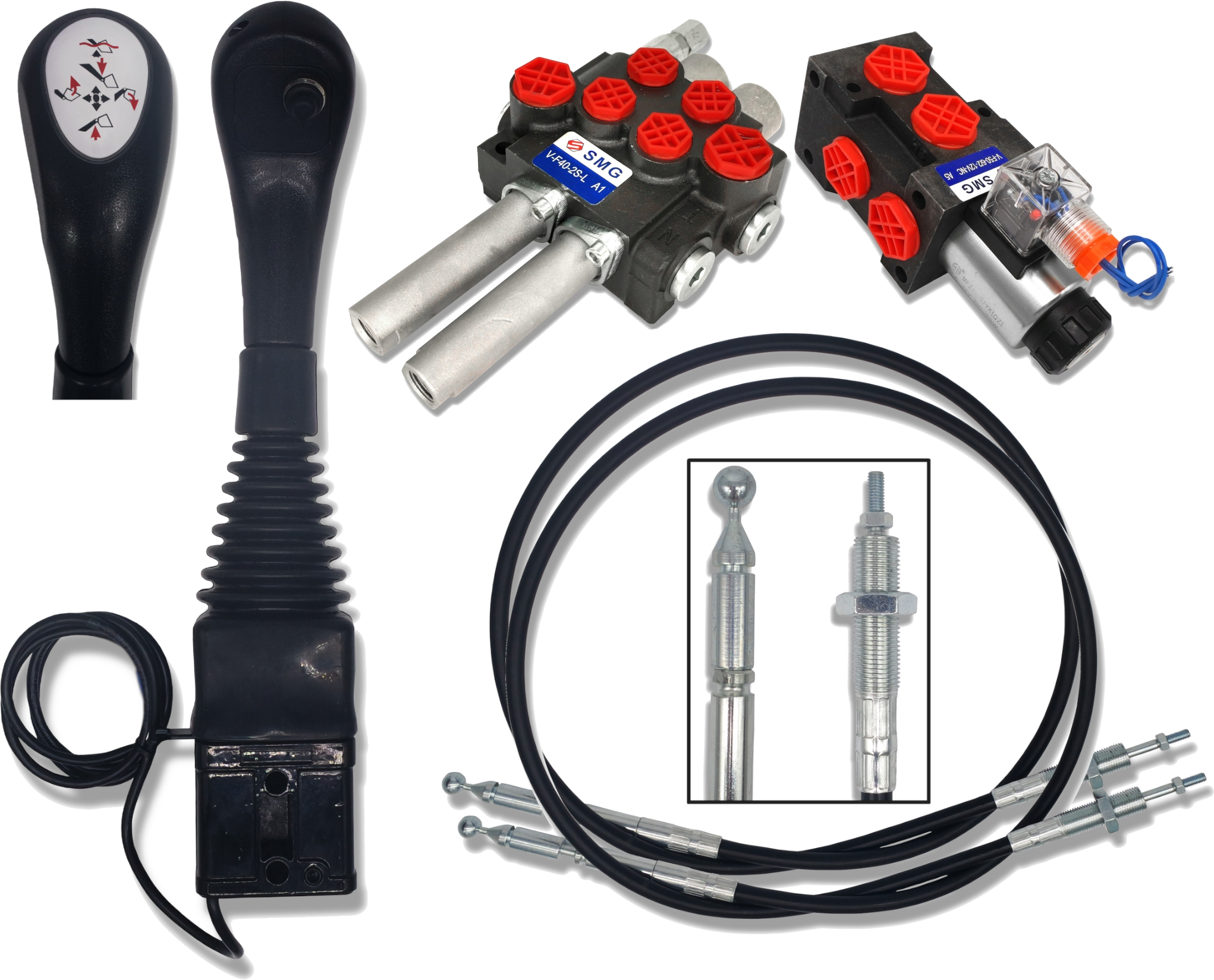

Skład zestawu:

• joystick SM-G na kulki z 1 przyciskiem [3928]
• 2x linka o długości 1m [3934]
• rozdzielacz hydrauliczny na linki 2 sekcyjny 40L/min [1449]
• elektrozawór — dzielnik 6/2 12V 50L/min [2547]

Zestaw doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie. Gwarantuje skuteczne sterowanie dwiema sekcjami w ładowaczach czołowych TUR (podnoszenie ramy oraz pochyłość łychy).

Zestaw posiada wiele zalet, które wpływają na dynamiczne, szybkie i bezpieczne sterowanie maszyną.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie. Dostosowany jest do pracy w: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.

ROZDZIELACZ HYDRAULICZNY 2 SEKCYJNY 40L NA LINKI

Producent: SM-G (SKRAW MET GROUP)

Rozdzielacz wysokiej jakości, monoblokowy charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.

Umożliwia sterowanie dwoma siłownikami dwustronnego lub (po zaślepieniu jednego z portów) jednostronnego działania.

Istnieje możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie z kabiny za pomocą linek i joysticka.

Zastosowanie:

Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Rozdzielacz uniwersalny, znajduje zastosowanie w różnego rodzaju maszynach jak:

• Cyklopy
• Tury
• Ładowacze
• Pługi
• Wózki widłowe i wiele innych

Suwak trzypozycyjny (1 - 0 - 2)

• na sprężynie sama wraca do pionu
• Pozycja 0 neutralna (joystick ustawiony w pionie — linka jest lużna) tłoczysko siłownika stoi — olej idzie na przelew.
• Pozycja 1 robocza (joystick ustawiony w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (joystick ustawiony w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.

Podłączenie:

• Zasilanie (P) BSP 1/2''
• Powrót  (T) BSP 1/2''
• Wyjście na sekcje BSP 3/8''
• Podłączenie BSP 1/2"

Specyfikacja techniczna:

• Przepływ oleju:  0 - 40 l/min
• Maksymalne ciśnienie robocze: 250 bar
• Dopuszczalna temperatura otoczenia: -40'C do +60'C
• Dopuszczalna temperatura oleju: -15'C do +80'C

Wyposażony w zawór bezpieczeństwa.

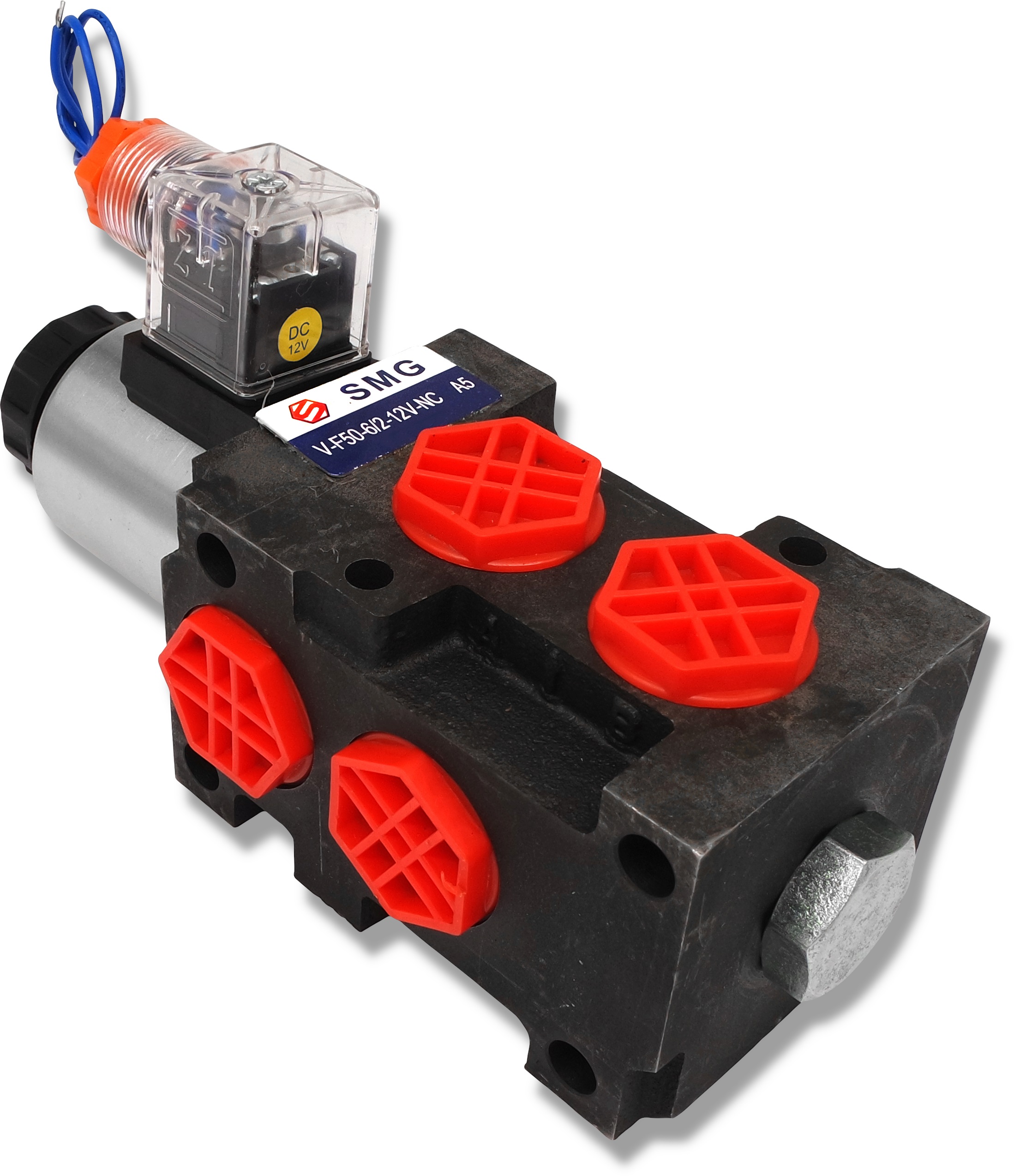

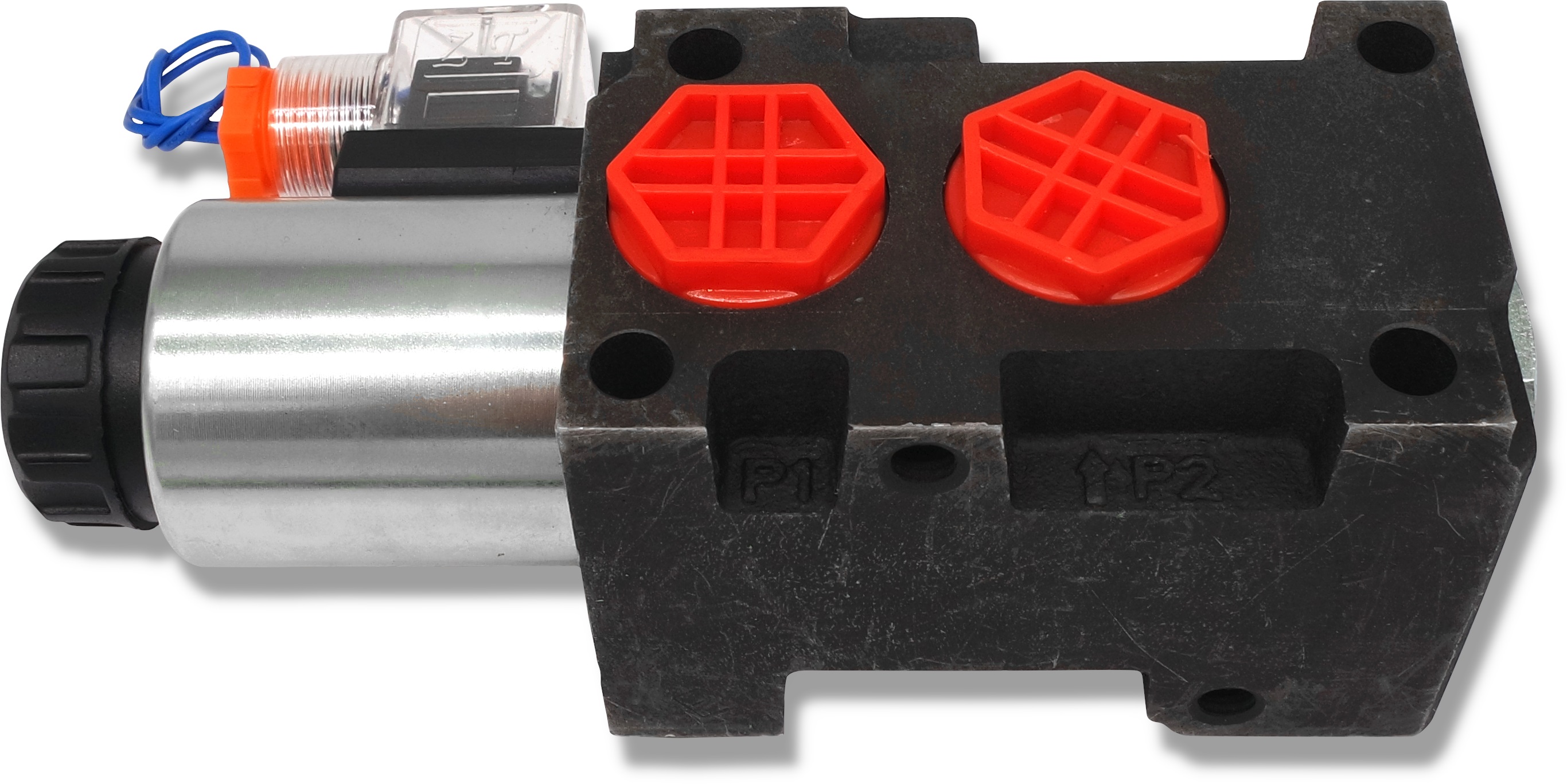

Elektrozawór 6/2 12v 50 l/min z wtyczką

Producent: SM-G (SKRAW MET GROUP)

Elektrozawór ten jest idealnym rozwiązaniem gdy w wykorzystywanym rozdzielaczu hydraulicznym (w celu sterowania siłownikiem) zabraknie nam dodatkowej sekcji do sterowania kolejnym siłownikiem.

Stosowany przy sterowaniu hydraulicznym, najczęściej przy rozdzielaczu 2-sekcyjnym, jako 3-sekcja np. chwytak, krokodyl itp.

Istnieje możliwość łączenia szeregowego.

Elektrozawór wysokiej jakości, charakteryzuje się zwartą konstrukcją, stabilną pracą i dużą uniwersalnością.


Zastosowanie:

Rozdzielacz doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Przykładowe zastosowanie elektrozaworu: dwa siłowniki hydrauliczne dwustronnego działania sterowane za pomocą jednej sekcji w rozdzielaczu.

Dzięki niemu (za pomocą impulsu elektrycznego spowodowanego przyciskiem "P"), mamy możliwość sterowania dwoma niezależnymi siłownikami dwustronnego działania.

Przycisk ten przeważnie znajduje się na elemencie sterującym tj. dźwignia lub joystick.

Należy wziąć pod uwagę fakt, iż nie daje on możliwości sterowania dwoma siłownikami jednocześnie.

Dane techniczne:

• Gwinty (BSP): 1/2"
• Maksymalny przepływ oleju: 50 l/min
• Napięcie: 12 V
• Maksymalne ciśnienie robocze: 315 bar

Dopuszczalna temperatura otoczenia: -40'C do +60'C

Dopuszczalna temperatura oleju: -15'C do +80'C

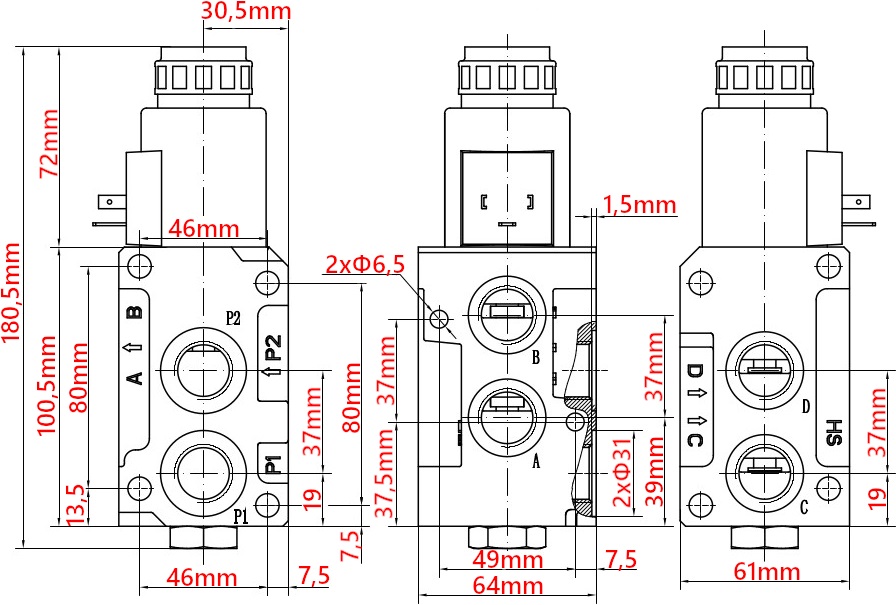

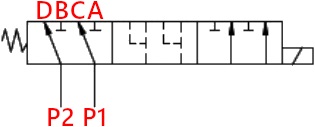

PODŁĄCZENIE:

P1 - P2 ZASILANIE / POWRÓT (niezależnie czy P1 lub P2 będzie powrotem czy zasilaniem)

A - B - C - D WYJŚCIA NA ODBIORNIKI (SIŁOWNIKI)

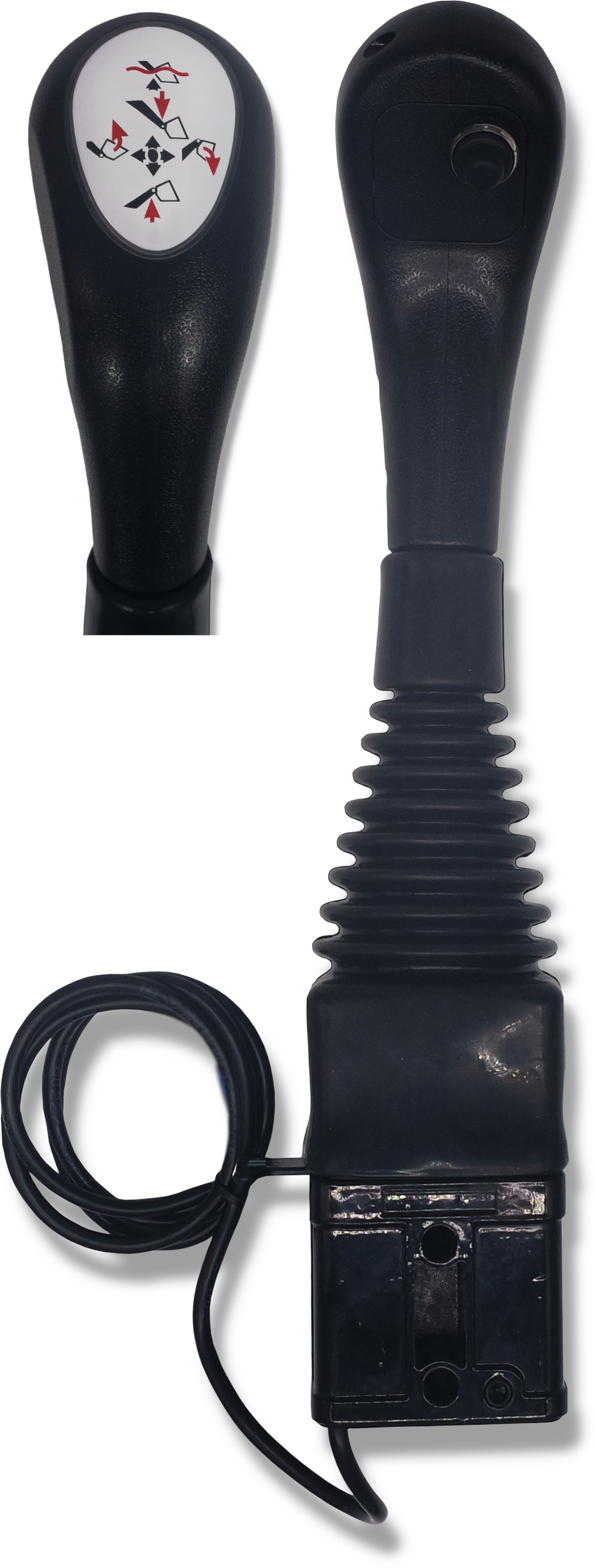

​JOYSTICK Z 1 PRZYCISKIEM DO LINEK NA KULKI

Producent: SM-G (SKRAW-MET Group)

Przystosowany do mechanicznego sterowania podnoszeniem ramy, pochyłością łychy i chwytakiem bel bądź krokodylem.

Solidny joystick umożliwiający mechaniczne sterowanie trzykierunkowymi hydraulicznymi zaworami sterującymi TURA (ładowacza) przy pomocy dwóch linek i jednego przycisku.

Pozwala na zdalne sterowanie (z kabiny) rozdzielaczami, które znajdują się poza kabiną.

Zastosowanie:

Dedykowany do sterowania TURA 1, 2, 3 w ciągnikach takich jak:

• URSUS
• ZETOR
• MF i pochodnych.

Doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w różnego rodzaju maszynach tj.: maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach, ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, maszynach przemysłowych i innych.

Łatwy do zainstalowania.

Specyfikacja techniczna:

Temperatura pracy: od -30'C / do +80'C

1. Otwór na kabel Φ14 mm
2. Dźwignia blokady
3. Kołek samozabezpieczający M8 do mocowania kabla

Materiał:

• ergonomiczny, hartowany uchwyt z tworzywa sztucznego
• podstawa ze stopu aluminium
• wodoodporna osłona przycisku​

Joystick posiada mechanizm bezpieczeństwa (2) umożliwiający blokadę ruchów główki joysticka, w celu zapobiegnięcia przypadkowego uruchomienia:

Zablokowana główka joysticka

Odblokowana główka joysticka

Linka do sterowania rozdzielaczem na kulkę 1m

Producent: SM-G (Skraw-Met Group)

Linka doskonale sprawdza się przy sterowaniu rozdzielaczami hydraulicznymi stosowanymi w maszynach i urządzeniach zasilanych hydraulicznie sterowanych joystickiem / dźwignią.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Końcówki:

• Końcówka linki od strony joysticka zakończona kulką o średnicy 14mm
• Końcówka linki od strony rozdzielacza gwint korpusu linki M16x1.5, gwint suwaka M6x1.6
