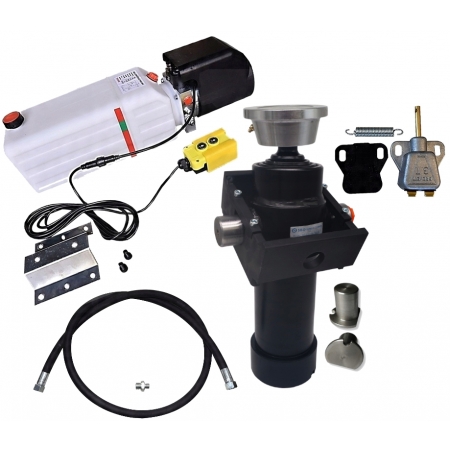

Zestaw hydrauliczny wywrotu 2,5 m na 3 str 700

Zestaw hydrauliczny wywrotu 2,5 m na 3 str 700

KOD SKRAW-MET: 8548

Producent: SM-G

Dostępność: Dostępny

Czas wysyłki towaru: 24 godziny (przy przedpłacie od zaksięgowania przelewu!)

Koszt wysyłki: od 89,00 zł

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: 12 Miesięcy

Skok: 700mm

Długość siłownika złożonego mm: 395mm

Całkowita długość siłownika po rozłożeniu mm: 1095mm

Udźwig: 5T

Wywrót (3str, tył): NA 3 STRONY

Cena brutto: 2 140,00 zł

Cena netto: 1 739,84 zł

Rata już od: miesięcznie

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

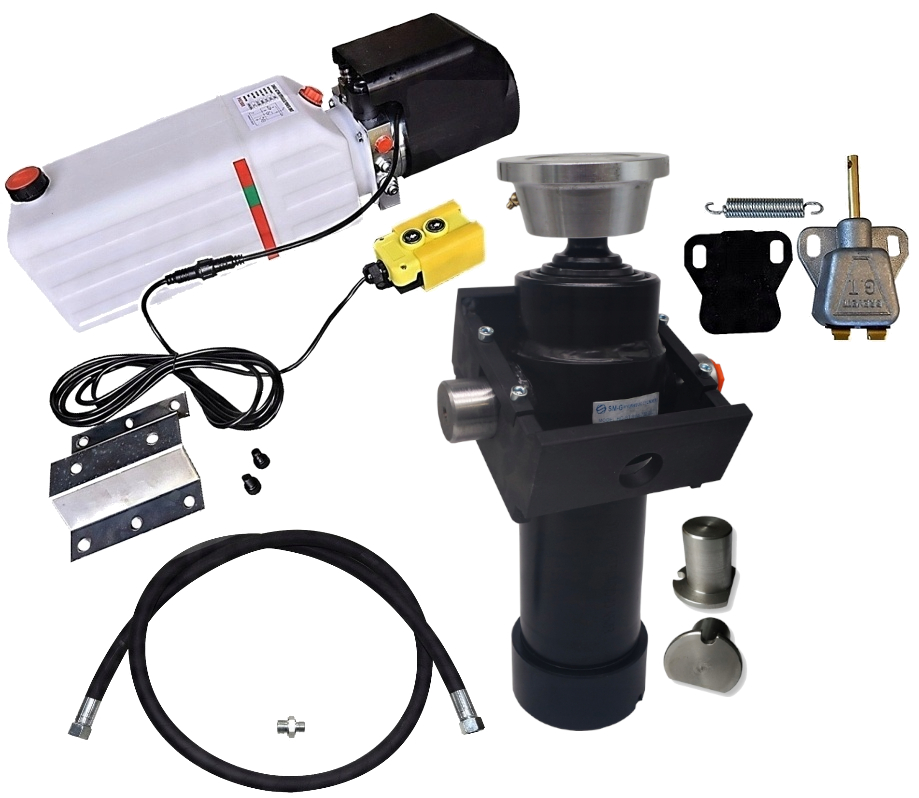

Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 700 mm.

KOD SKRAW-MET:[8548]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

W skład zestawu wchodzi:

agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
siłownik hydrauliczny o wysuwie 700mm, o udźwigu do 5 ton. Wysuw 3-stopniowy. [2085]

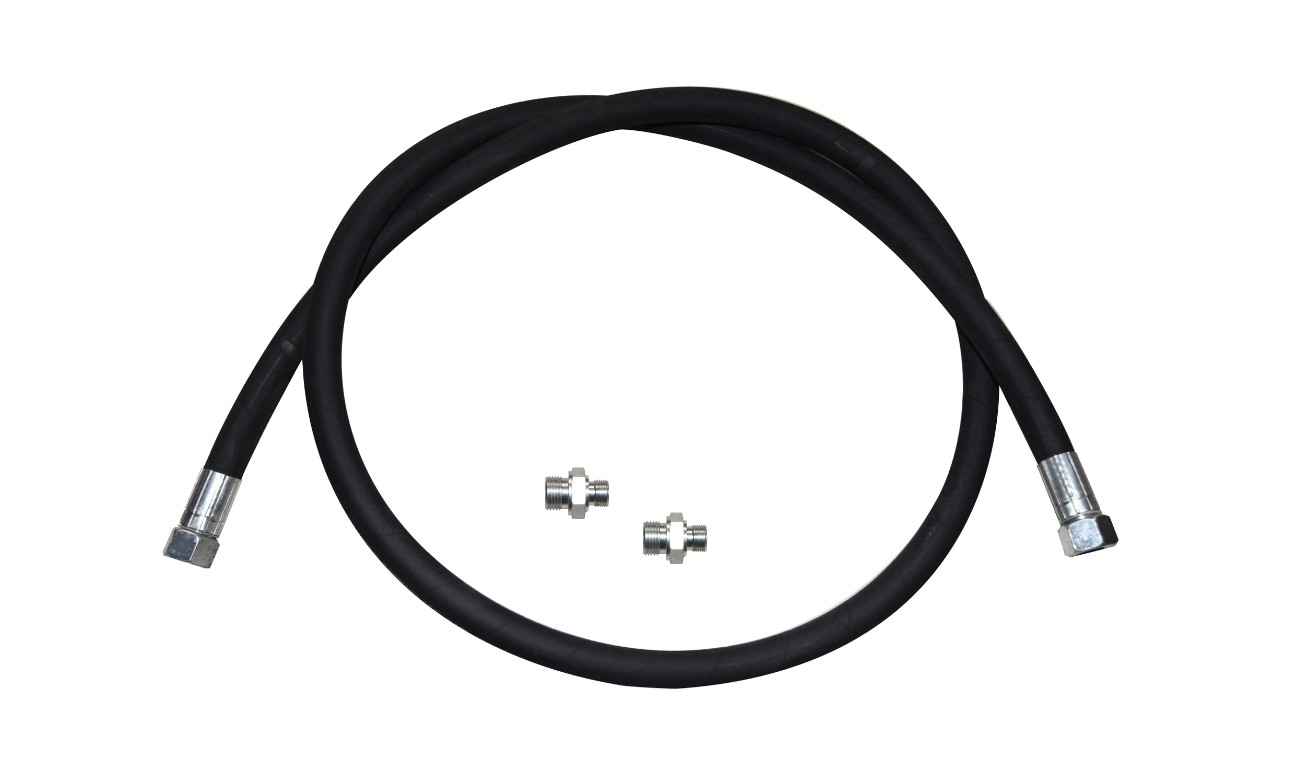

wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [1877]
nypel przewodu G3/8" - M22" [1409]
nypel siłownika M22 - M22 [1386]
Elektryczny ogranicznik wywrotu [0299]
Wzmacniana Kołyska FI40 - z dwoma sworzniami [0143]

Kompletny zestaw gotowy do pracy.

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

Siłownik hydrauliczny wraz z gniazdem o skoku 700 mm

[2085]

Producent: SM-G (SKRAW-MET GROUP)

Siłownik o udźwigu do 5 Ton montowany w przyczepkach, samochodach dostawczych i pojazdach specjalistycznych.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

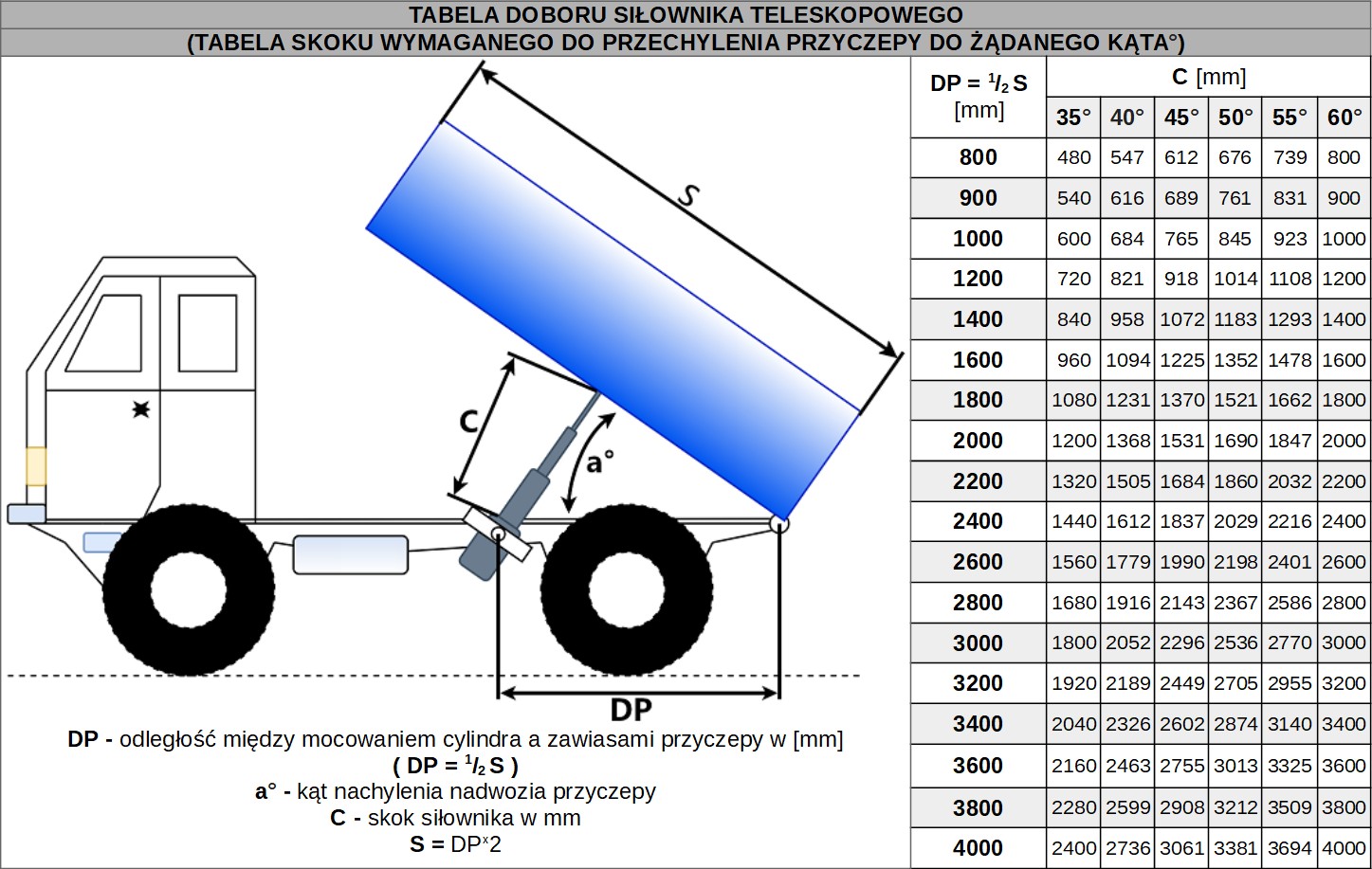

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

Specyfikacja Techniczna:

Siłownik 3-stopniowy

Siłownik mocowany na sworznie mocujące Φ40mm
Długość siłownika złożonego: 395mm
Skok tłoka: 700mm
Całkowita długość siłownika po rozłożeniu: 1095mm
Średnica siłownika: 95mm
Wyjście na króćce: M22x1,5

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 2,5L

Dopuszczalna temperatura otoczenia: -40 do +60°C

Dopuszczalna temperatura oleju: -15 do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Specyfikacja techniczna:

Gniazdo na kulę o średnicy 45 mm
Gniazdo posiada 4 otwory fi 11 mm
Wysokość gniazda 43 mm
rozstaw miedzy otworami 69mm

Zabezpieczane dwiema panewkami plus pierścień segera.

Gniazdo smarowane przez kalamitkę.

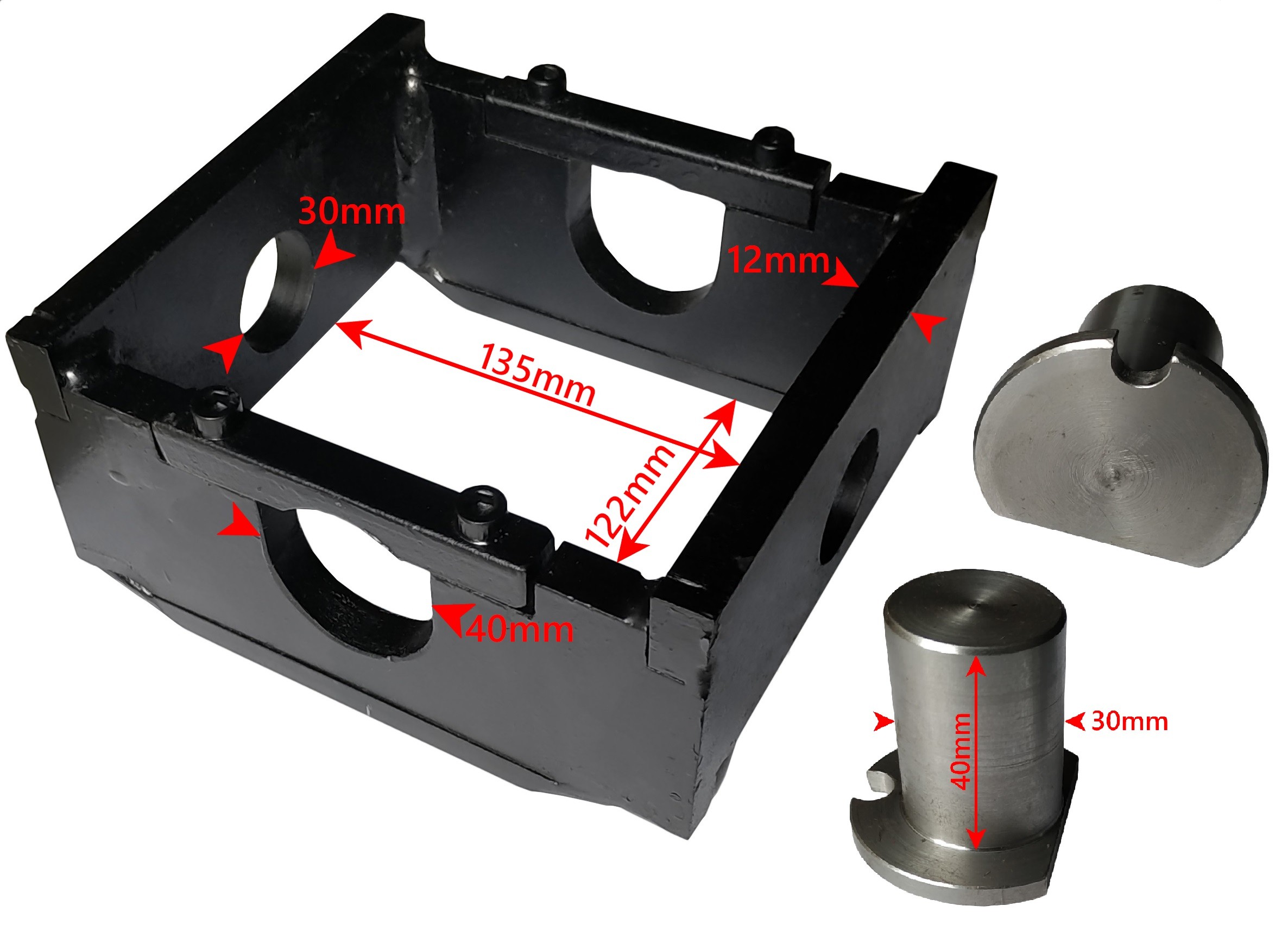

Wzmacniane Mocowanie Siłownika Hydraulicznego + kołyska wraz z dwoma sworzniami

[0143]

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.

Mocowanie znajduje zastosowanie w przyczepach D35 oraz D47

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.

Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.

Specyfikacja techniczna:

Szerokość wewnętrzna: 135 mm x 122 mm.

alt

Agregat hydrauliczny

[0274]

Zasilacz: 12 V. 2,0 kW

W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

Na każdym agregacie jest naklejony schemat podłączenia.

Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Specyfikacja techniczna:

Moc silnika: 2,0 kW

Napięcie elektryczne: 12V

Pojemność zbiornika oleju: 11L

Maksymalne ciśnienie pracy: 180bar

Wydajność pompy: 2,5 cm3/obrót, w tym zestawie 7L/min do 12L/min

Przyłącze gwint wewnętrzny: 3/8"

Długość Agregatu: 650mm
Długość Zbiornika: 440mm
Szerokość Agregatu: 170mm
Szerokość Zbiornika: 170mm
Wysokość Agregatu: 195mm
Wysokość Zbiornika (od podstawy do czubka korka): 205mm

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Kolor pilota jest zależny od aktualnej dostawy.

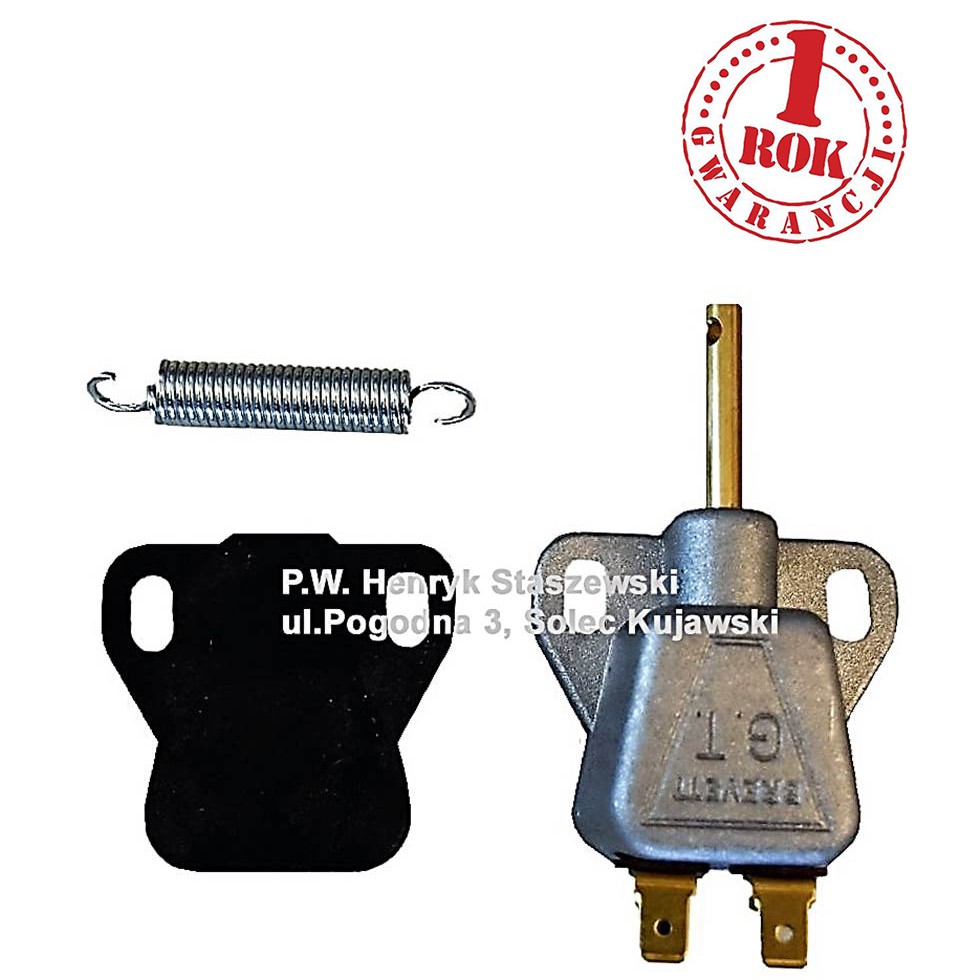

Ogranicznik wywrotu elektryczny wraz z podkładką i sprężyną.

[0299]

Zadaniem ogranicznika jest odcięcie zasilania w agregacie hydraulicznym po osiągnięciu przez siłownik hydrauliczny granicznej wysokości.

Ogranicznik znajduje zastosowanie w: samochodach dostawczych, przyczepach samochodowych, przyczepach rolniczych.

1216.jpg?time=1558949337986 6591.jpg?time=1565700252502

Uwaga! Kolor siłownika może się różnić w zależności od aktualnej dostawy.
