Zestaw hydrauliczny wywrotu 2,5 metra na 3 str 700 z zawiasami

Zestaw hydrauliczny wywrotu 2,5 metra na 3 str 700 z zawiasami

KOD SKRAW-MET: 7156

Producent: SM-G

Dostępność: Dostępny

Czas wysyłki towaru: 24 godziny (przy przedpłacie od zaksięgowania przelewu!)

Koszt wysyłki: od 59,00 zł

Kod producenta: HC-ST3HW-700-00

Stan magazynowy:

Stan produktu: Nowy

Gwarancja: 12 Miesięcy

Cena brutto: 2 210,00 zł

Cena netto: 1 796,75 zł

Rata już od: miesięcznie

Ilość:

szt.

Dodaj do koszyka

dodaj do schowka

Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 700 mm.

KOD SKRAW-MET:[7156]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

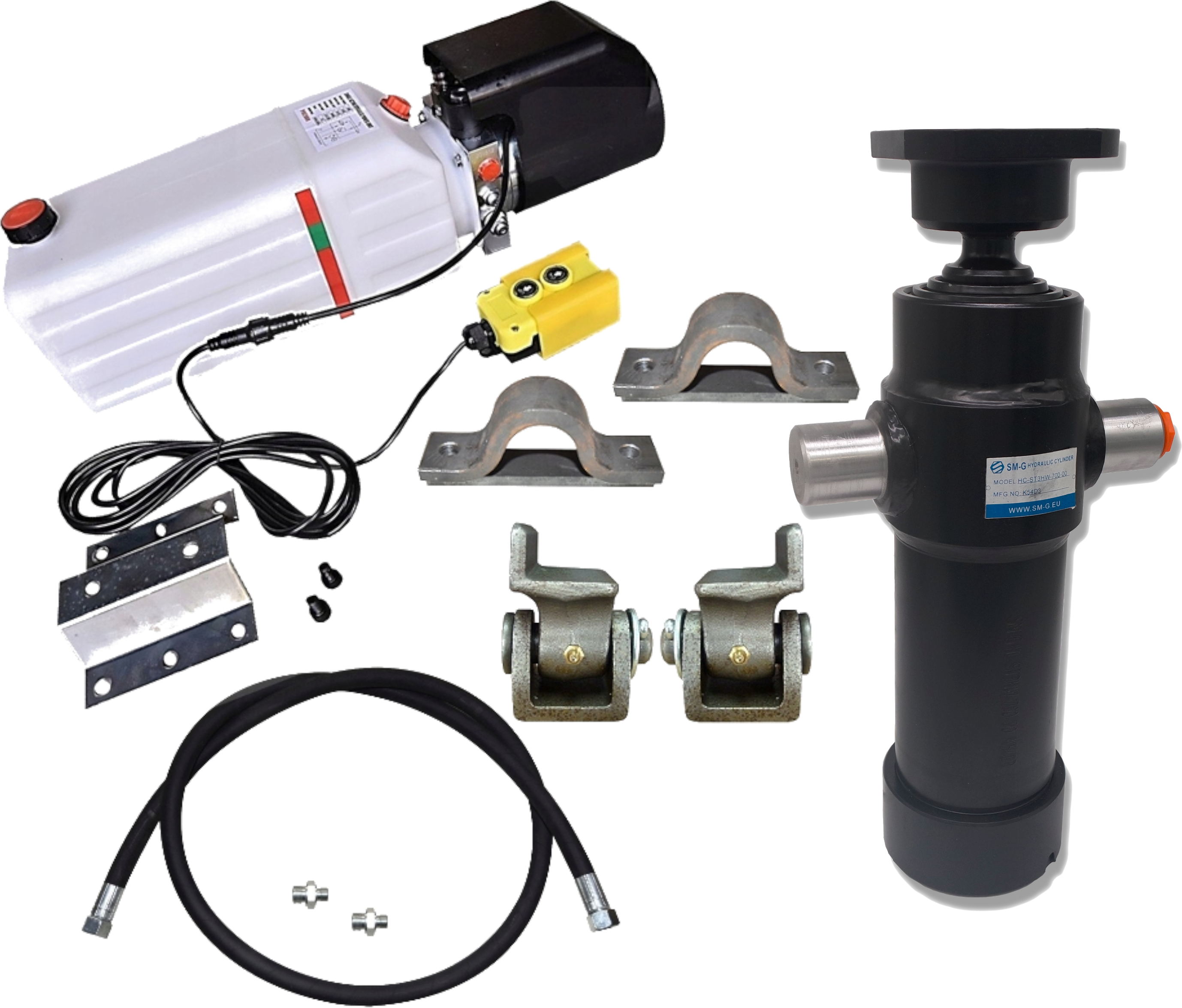

W skład zestawu wchodzi:

agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
siłownik hydrauliczny o wysuwie 700mm, o udźwigu do 5 ton. Wysuw 3-stopniowy. [2085]
wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [1877]
nypel przewodu G3/8" - M22" [1409]
nypel siłownika M22 - M22 [1386]
2x mocowanie siłownika [0106]
komplet zawiasów tyl. wywrotu [0384]

Kompletny zestaw gotowy do pracy.

(Uwaga! Zdjęcie poglądowe, towar może nieznacznie różnić się wizualnie w zależności od dostawy, lecz nie wpływa to na jego parametry oraz specyfikację techniczną!)

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

Siłownik hydrauliczny wraz z gniazdem o skoku 700 mm

Producent: SM-G (Skraw-Met Group)

Symbol: HC-ST3HW-700-00

Siłownik o udźwigu do 5 Ton montowany w przyczepkach, wywrotkach, samochodach dostawczych i pojazdach specjalistycznych.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

Specyfikacja Techniczna:

Siłownik 3-stopniowy

Siłownik mocowany na sworznie mocujące fi 40 mm
Długość siłownika złożonego: 395 mm
Skok tłoka: 700 mm
Całkowita długość siłownika po rozłożeniu: 1095 mm
Średnica siłownika: 95 mm
Wyjście na króćce: M22x1,5

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 2,5L

Dopuszczalna temperatura otoczenia -40 do +60°C

Dopuszczalna temperatura oleju -15 do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

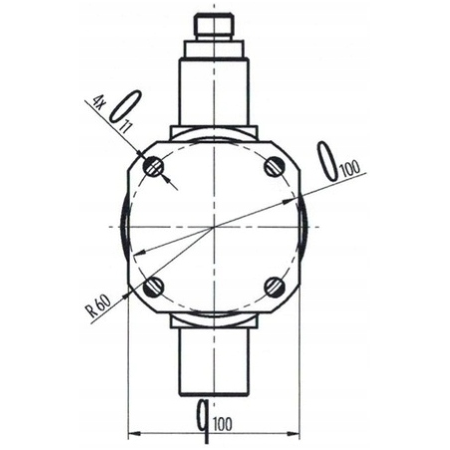

Gniazdo FI 45 mm do siłownika hydraulicznego

KOD SKRAW-MET:[1515]

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych , posiadających wywrot.

Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Specyfikacja techniczna:

Gniazdo na kulę o średnicy 45 mm
Gniazdo posiada 4 otwory fi 11 mm
Wysokość gniazda 43 mm
rozstaw miedzy otworami 69mm

Zabezpieczane dwiema panewkami plus pierścień segera.

Gniazdo smarowane przez kalamitkę.

Agregat hydrauliczny

[0274]

Zasilacz: 12 V. 2,0 kW

W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

Na każdym agregacie jest naklejony schemat podłączenia.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Specyfikacja techniczna:

Moc silnika: 2,0 kW
Napięcie elektryczne: 12 V
Pojemność zbiornika oleju: 11 L
Maksymalne ciśnienie pracy: 180 bar
Wydajność pompy: 2,5 cm3/obrót, w tym zestawie 7L/min do 12L/min
Przyłącze gwint wewnętrzny: 3/8"
Długość Agregatu: 650mm
Długość Zbiornika: 440mm
Szerokość Agregatu: 170mm
Szerokość Zbiornika: 170mm
Wysokość Agregatu: 195mm
Wysokość Zbiornika(od podstawy do czubka korka): 205mm

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Kolor pilota jest zależny od aktualnej dostawy.

Mocowanie siłownika FI 40

[0106]

Mocowanie solidnie wykonane. Składa się z dwóch elementów.

Zastosowanie do montażu siłowników lub kołyski do ramy przyczepy samochodów za pomocą śrub lub można przyspawać.

Specyfikacja techniczna:

Szerokość otworu 40 mm,

Średnica otworów montażowych 14 mm,

Mocowanie składa się z dwóch elementów.

1 komplet (2 sztuki) zawiasu do tylnego wywrotu skrzyni ładunkowej wywrotki przyczepy

[0384]

Specyfikacja techniczna:

Materiał spawalny

Produkt wysokiej jakości

Maksymalny tonaż 4T

CYLINDRY POSIADAJĄ CERTYFIKAT UZNANEJ MIĘDZYNARODOWEJ ORGANIZACJI TÜV SÜD

W praktyce oznacza to że certyfikowane produkty i usługi spełnią wymagania klientów dzięki konsekwentnie osiągniętym poziomom bezpieczeństwa i jakości określonym przez normy.

Uwaga! Kolor siłownika może się różnić w zależności od aktualnej dostawy.

Informacja GPSR: produkt wprowadzony do obrotu na terenie UE przed 13.12.2024 roku
