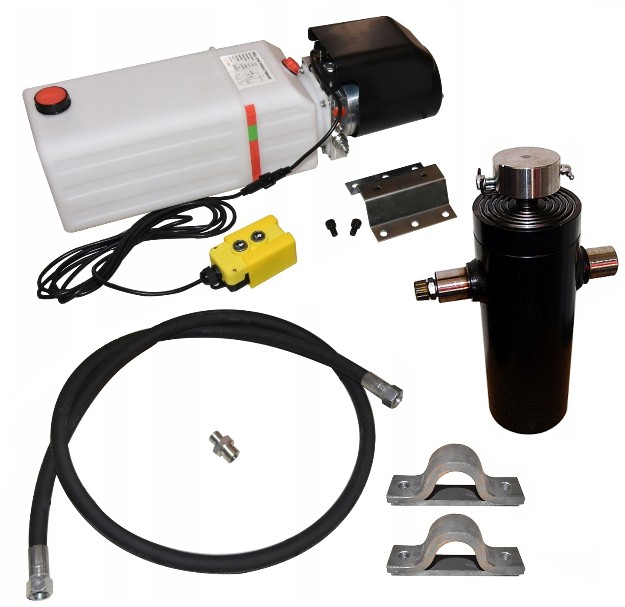

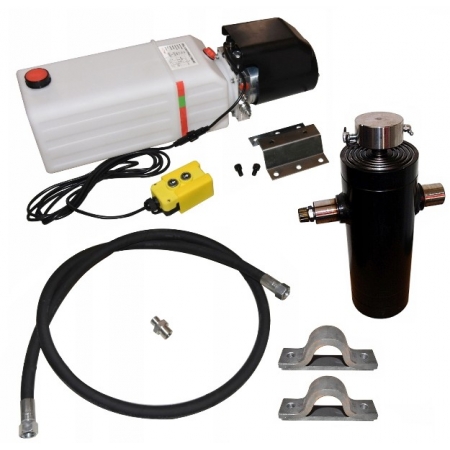

Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym polskim o skoku 1237 mm.

KOD SKRAW-MET: [7172]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

W skład zestawu wchodzi:

• agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
• siłownik hydrauliczny o wysuwie 1237mm, o udźwigu do 8 ton. Wysuw 5-stopniowy. [1239]

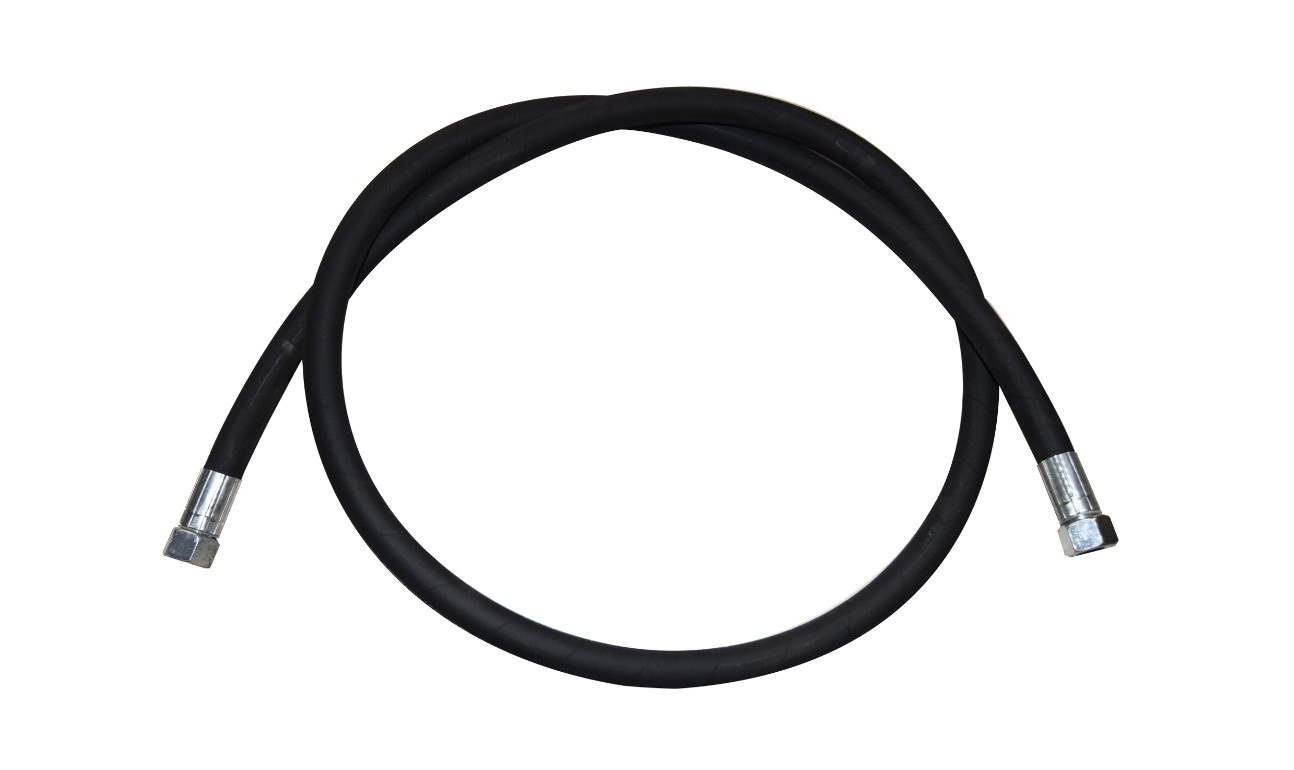

• wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [1878]
• 2x mocowanie siłownika [0106]
• Nypel G3/8'' - G1/2'' [0209]

Kompletny zestaw gotowy do pracy.

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

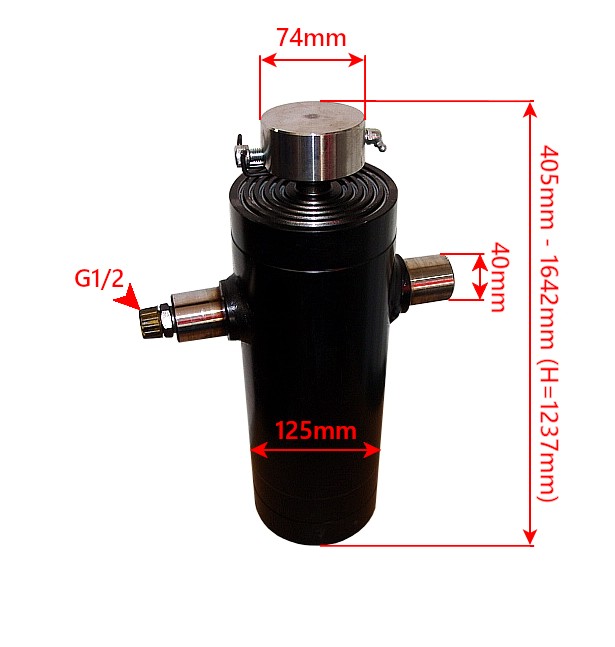

Siłownik hydrauliczny o skoku 1237 mm wraz z gniazdem.

[1239]

Siłownik hydrauliczny, stosowany przy zabudowach z wywrotem w samochodach dostawczych, ciężarowych, przyczepach rolniczych.

Dzięki swojej budowie w postaci 5 wysuwów siłownik doskonale sprawdza się w pojazdach z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.

Siłownik montowany w przyczepkach, samochodach ciężarowych oraz dostawczych pojazdach specjalistycznych do 8 TON.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

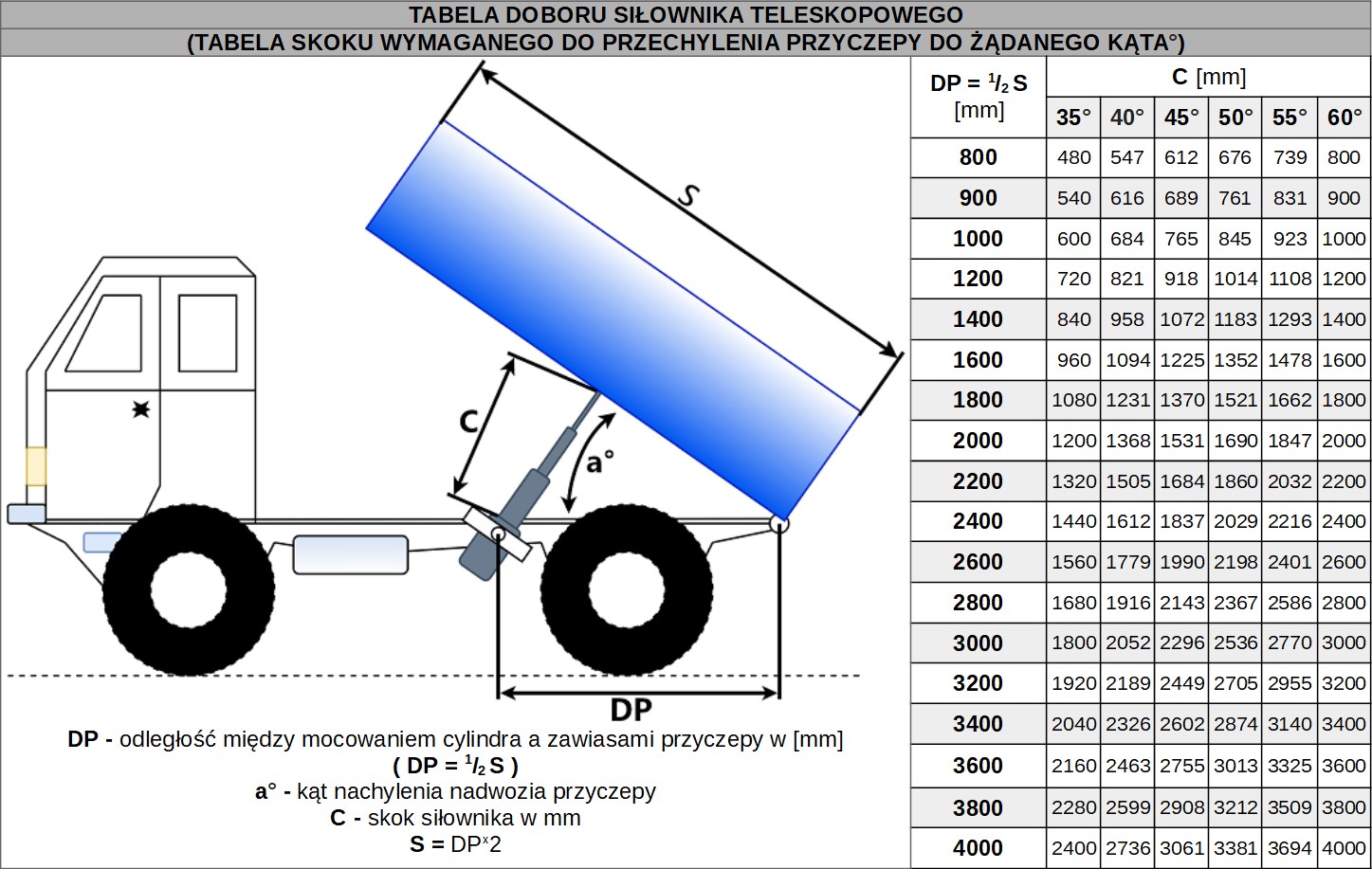

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

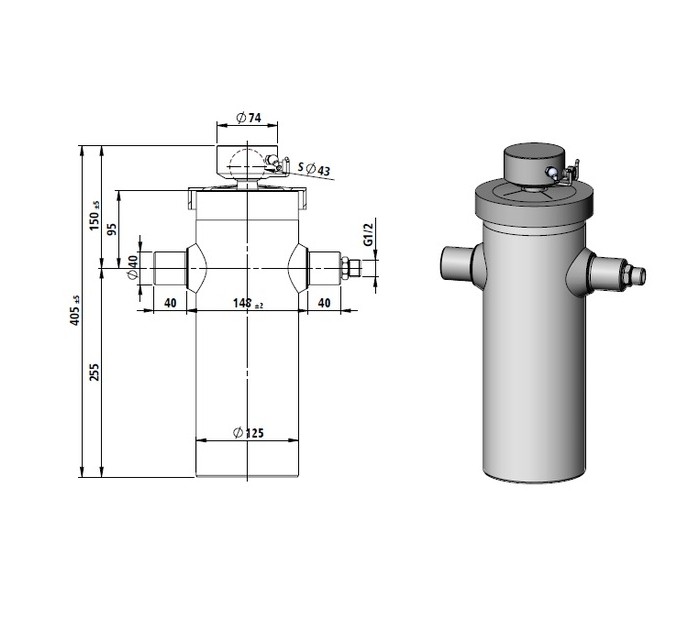

Specyfikacja techniczna:

• Pięciostopniowy,
• Długość siłownika w stanie spoczynku 405 mm,
• Skok siłownika 1237 mm
• Długość siłownika całkowicie rozsuniętego 1642 mm,
• Średnica siłownika 125 mm,
• Przyłącze olejowe gwint zewnętrzny G1/2 cala

Maksymalne ciśnienie robocze : 160bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków : 0,5m/s

Dopuszczalna temperatura otoczenia -40 do +60℃

Dopuszczalna temperatura oleju -15 do +80℃

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

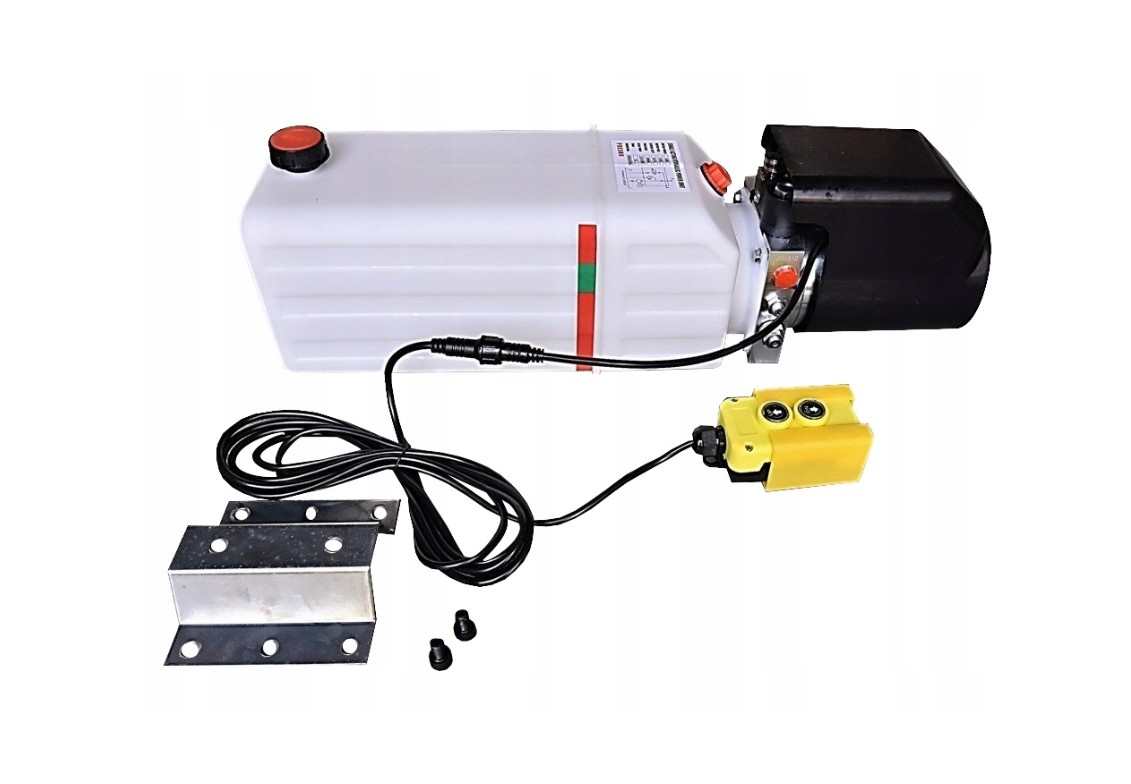

Agregat hydrauliczny.

[0274]

Zasilacz: 12 V. 2,0 kW

W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

Na każdym agregacie jest naklejony schemat podłączenia.

Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Specyfikacja techniczna:

• Moc silnika: 2,0 kW
• Napięcie elektryczne: 12V
• Pojemność zbiornika oleju: 11L
• Maksymalne ciśnienie pracy: 180 bar
• Wydajność pompy: 2,5 cm3/obrót, w tym zestawie 7L/min do 12L/min
• Przyłącze gwint wewnętrzny: 3/8"
• Długość Agregatu: 650mm
• Długość Zbiornika: 440mm
• Szerokość Agregatu: 170mm
• Szerokość Zbiornika: 170mm
• Wysokość Agregatu: 195mm
• Wysokość Zbiornika(od podstawy do czubka korka): 205mm

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Kolor pilota jest zależny od aktualnej dostawy.

Mocowanie siłownika FI 40 składa się z dwóch elementów.

[0106]

Mocowanie solidnie wykonane.

Zastosowanie do montażu siłowników lub kołyski do ramy przyczepy samochodów za pomocą śrub lub można przyspawać.

Mocowanie idealnie spasowane z naszymi siłownikami i kołyskami.

Specyfikacja techniczna:

• Szerokość otworu 40 mm,
• Średnica otworów montażowych 14 mm,

Mocowanie składa się z dwóch elementów.
