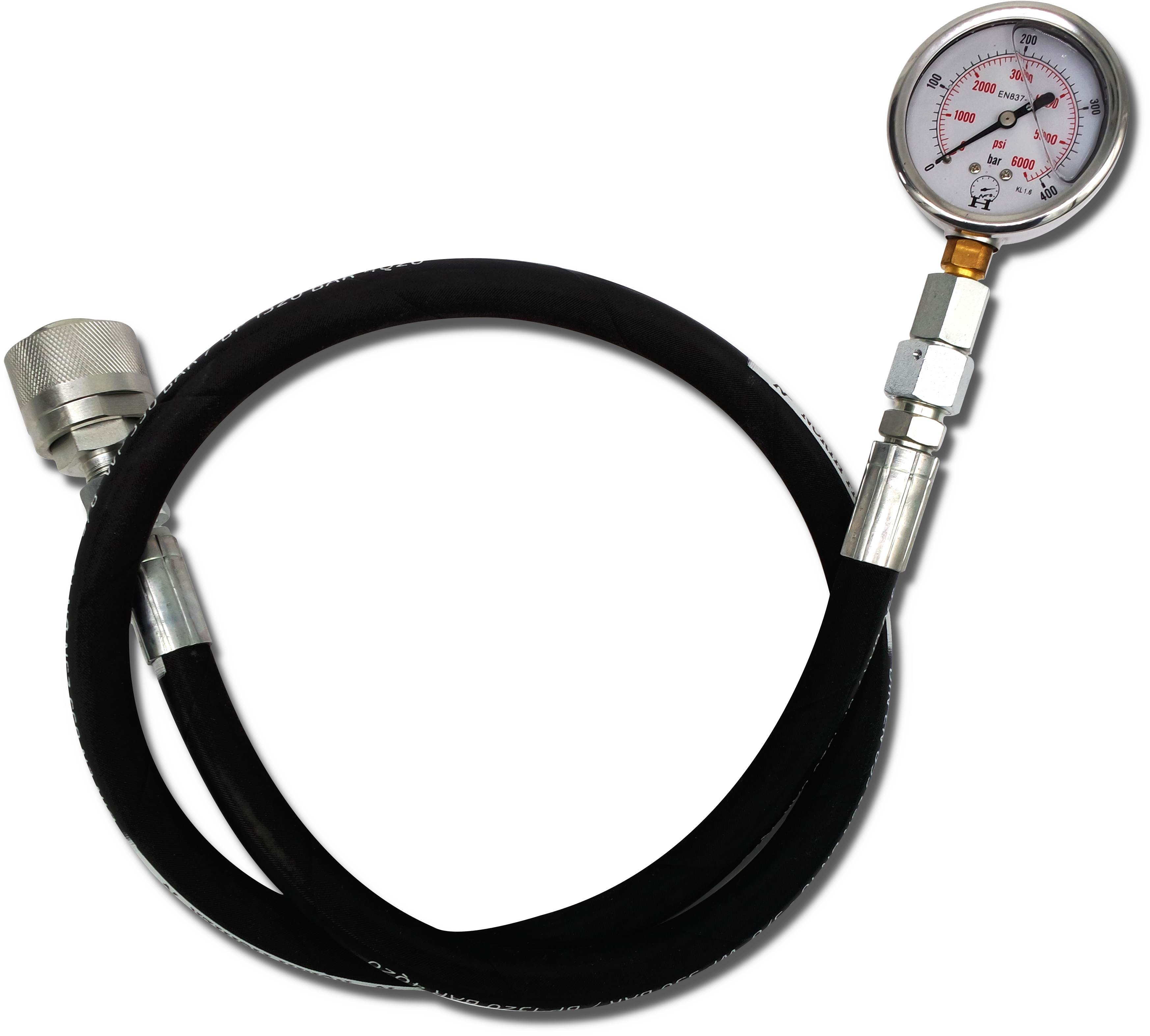

Zestaw do pomiaru ciśnienia w układzie hydraulicznym

[7858]

Do podłączenia zostało zastosowane bardzo popularne szybkozłącze skręcane STARY TYP dzięki któremu można zmierzyć ciśnienie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Manometr glicerynowy doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Manometr umożliwia pomiar ciśnienia cieczy w układzie hydraulicznym zamkniętym.

W skład zestawu wchodzi:

• Manometr Hydrauliczny 0-400 BAR [0313]
• Złącze Manometryczne G1/4" - M18x1,5 [1403]
• Szybkozłącze skręcane stary typ wtyczka M18 [1423]
• Wąż Hydrauliczny 2SN-3/8" x 115cm [1539]
• Zakuwka Prosta M18x1,5 na wąż 3/8" [1527]
• Zakuwka Prosta GZ M18x1,5 na wąż 3/8" [1534]
• 2x Tuleja na Wąż 3/8" 1SN/2SN [1536]

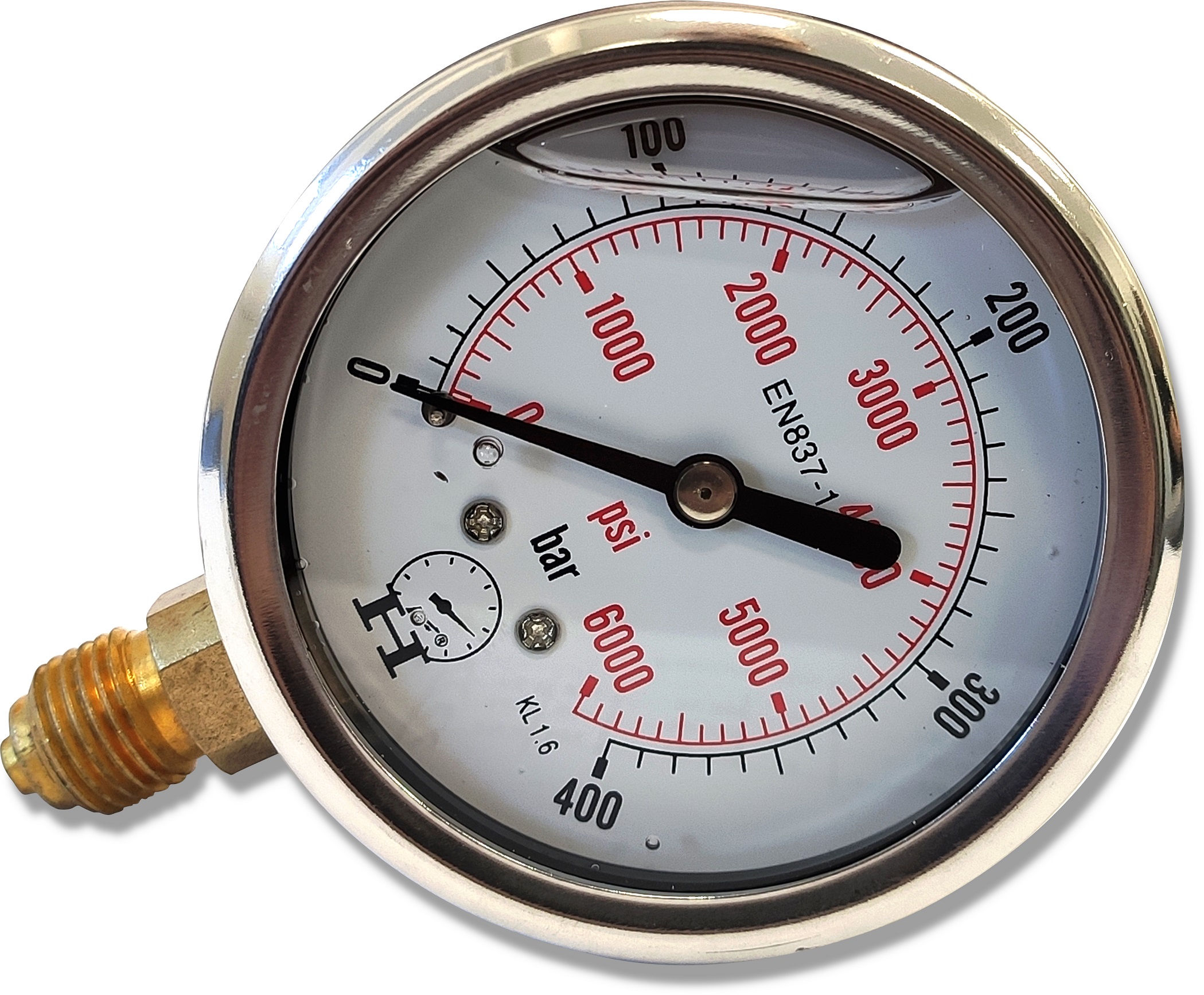

Manometr glicerynowy 63mm do pomiaru ciśnienia: 0-400 bar, solidnie wykonany

[0313]

Manometr glicerynowy różni się od standardowych manometrów wnętrzem wypełniony gliceryną, która zabezpiecza i chroni wskazówkę przed wibracjami i drganiami.

Gliceryna pozwala także zwiększyć poziom dokładności pomiarowej.

Dane techniczne:

Zakres pomiaru ciśnienia: 0-400 Bar

Średnica zewnętrzna zegara: 63mm

Port przyłączeniowy gwint [BSP]: 1/4" + Złącze G1/4" - M18x1,5

Temperatura pracy [°C]: -10 do +50

Klasa dokładności: 1,6

Materiał:

Obudowa stalowa, wizjer szkło

Wąż Hydrauliczny 2SN-3/8" DN10

[1539]

Przewody hydrauliczne ciśnieniowe są samo uszczelniające po ich dokręceniu.

Służą do połączenia poszczególnych komponentów układów hydraulicznych min: siłowników, rozdzielaczy, zbiorników czy silników.

Dzięki uniwersalności może być stosowany w każdym układzie o maksymalnym ciśnieniu oleju 330bar i przepływie do 50L/min.

Jest przeznaczony do pracy wewnątrz i na zewnątrz.

Specyfikacja Techniczna:

Ilość oplotów: 2

• Średnica wewnętrzna przelotu (DN10): 10mm
• Średnica zewnętrzna węża: 16,9mm
• Długość przewodu: 1150mm
• Ciśnienie maksymalne: 330 Bar
• Maksymalny przepływ: 50L/min

Przewód jest elastyczny i odporny na warunki atmosferyczne.

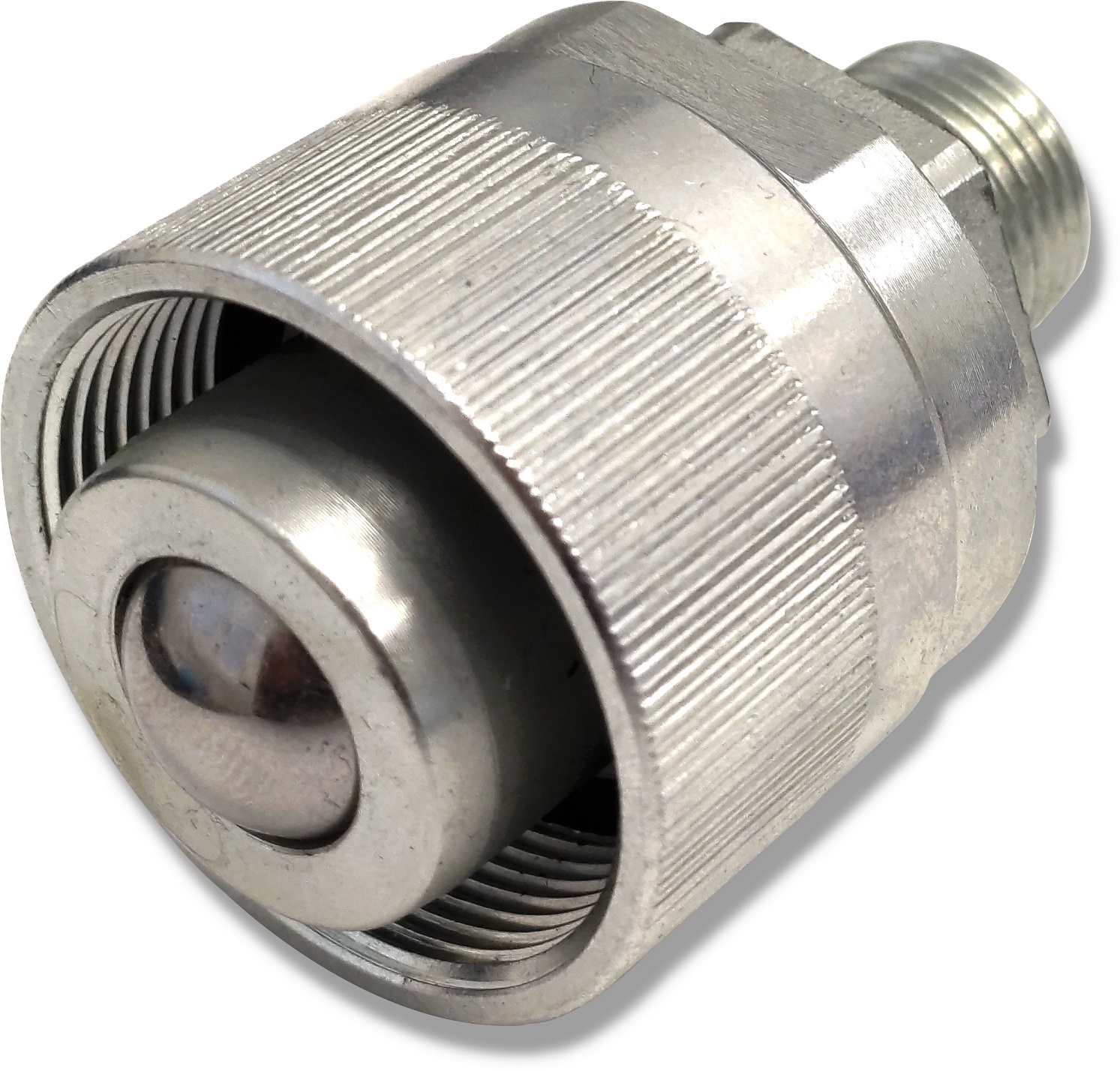

SZYBKOZŁĄCZE SKRĘCANE STARY TYP WTYCZKA

[1423]

Służą do szybkiego łączenia i rozłączania poszczególnych linii hydraulicznych, bez ryzyka wycieków i dostania się zabrudzeń do układu.

Bardzo pomocne przy wielokrotnym podłączaniu i rozłączaniu różnych maszyn i urządzeń zasilanych z jednego napędu hydraulicznego, np. ciągnika.

Specyfikacja:

Typ szybkozłącza: STARY TYP

Rodzaj szybkozłącza: wtyczka

Typ gwintu: krótki, zewnętrzny

Materiał: stal galwanizowana
