Silnik elektryczny — trójfazowy 230/400V 0,75kW z przekładnią ślimakową PM063, kołnierzem 80B5 oraz przełożeniem i=20

KOD SKRAW MET: [9628]

Producent: SM-G (SKRAW MET GROUP)

______________________

W skład kompletu wchodzi:

• Silnik elektryczny trójfazowy, łapowo-kołnierzowy B35, MS 80 2-4, 0,75kW, 230/400V, 1390 obr/min, wałek 19mm [3033]
• Przekładnia ślimakowa silnika elektrycznego, PM 063, kołnierz 80B5, przełożenie i=20 [3478]

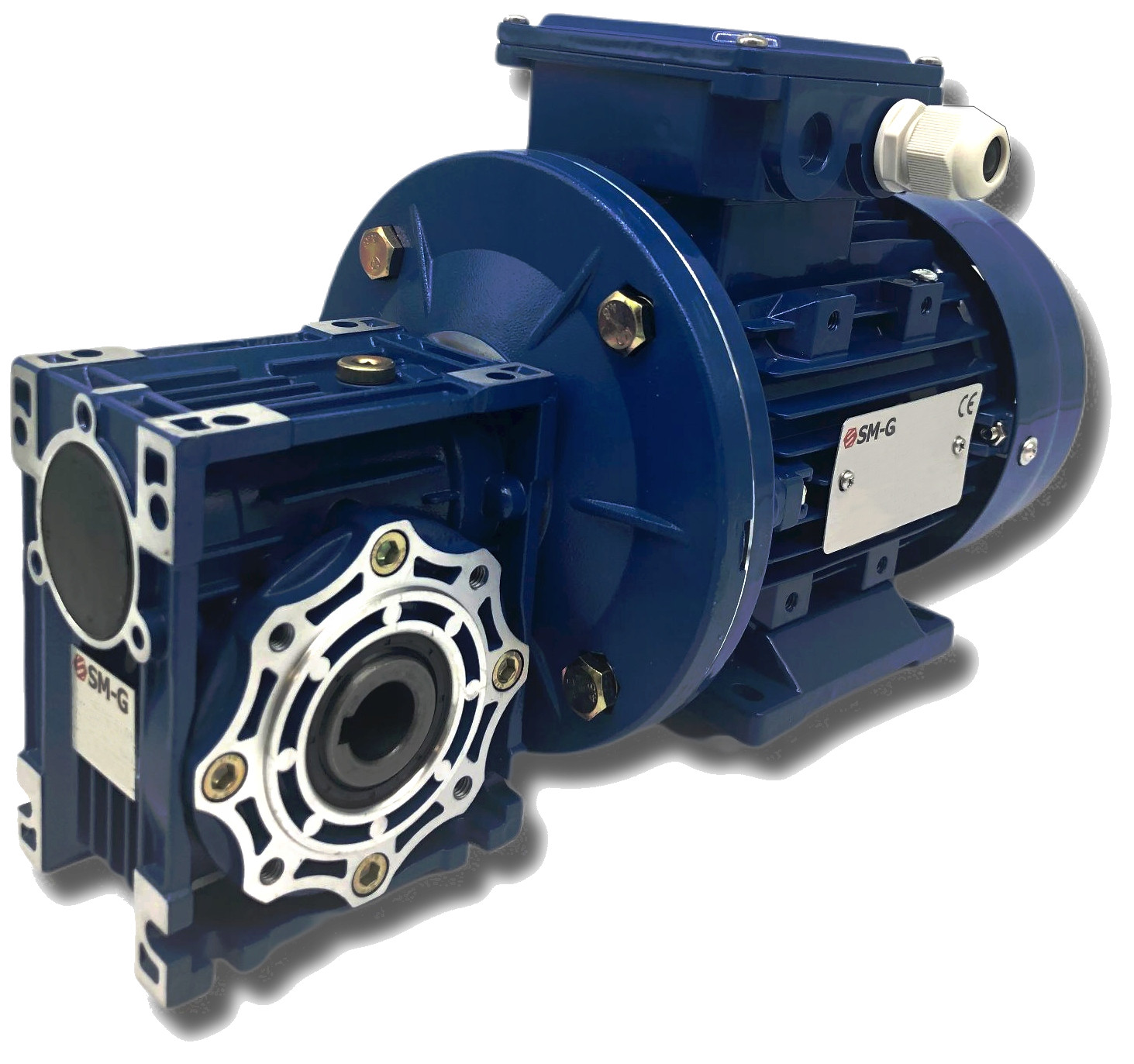

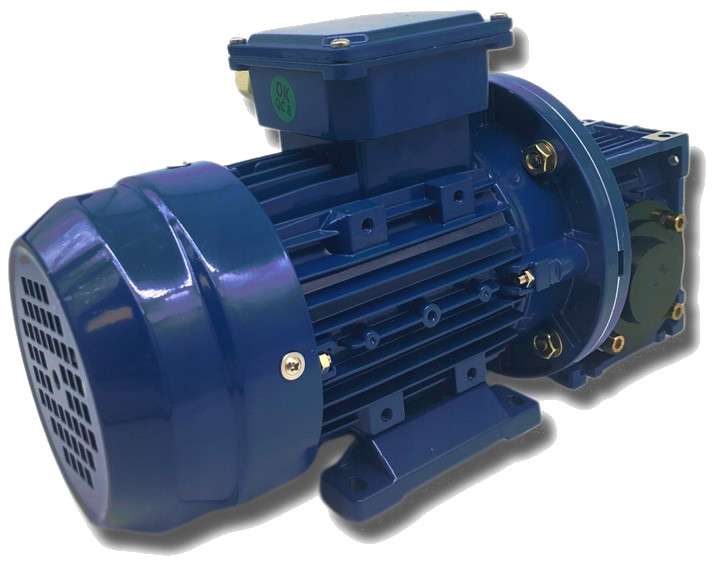

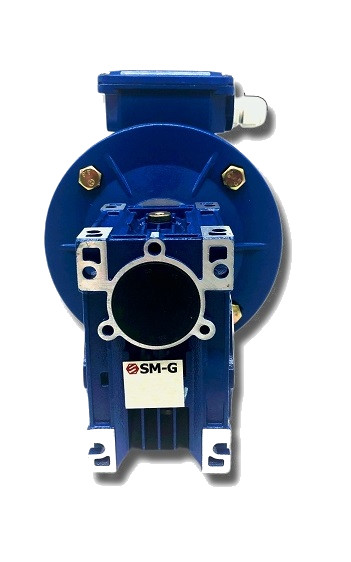

Motoreduktor (Silnik elektryczny z przekładnią)

Jest to maszyna napędową, która składa się z napędu elektrycznego i przekładni mechanicznej. W segmencie motoreduktora znajdują się też zabezpieczenia, które chronią przed skutkami wycieków oleju lub wybuchem, a zastosowane smary sprawiają, że jest to mechanizm bezobsługowy.

Do czego służy motoreduktor? Do właściwości typowych silników elektrycznych należy duża prędkość obrotowa i niewielki moment obrotowy. Aby mogły one efektywnie zasilać maszyny i urządzenia musiałyby spełniać ich wymagania, które są całkowicie odwrotne – w takich zastosowaniach silnik musiałby generować małe prędkości i duże momenty obrotowe.

ZASTOSOWANIE

Rozwiązania wyposażone w motoreduktory aktualnie stosowane są praktycznie w każdej gałęzi gospodarki. Miniaturowe motoreduktory znajdziemy m.in. w różnego rodzaju automatach sprzedających, natomiast motoreduktory o dużej mocy chętnie wykorzystywane są w przemyśle ciężkim. Korzysta z nich przemysł, transport, a nawet branża rozrywkowa. W przemyśle najczęściej stosuje się je jako element napędu przenośników, mieszadeł, wirników, a także maszyn umożliwiających przemieszczanie się produktów po linii produkcyjnej fabryk.

Na naszych pozostałych aukcjach znajdą Państwo inne gotowe zestawy motoreduktorów oraz szeroki asortyment zarówno silników elektrycznych, jak i przekładni ślimakowych do samodzielnego przypasowania według potrzeb w atrakcyjnych cenach!

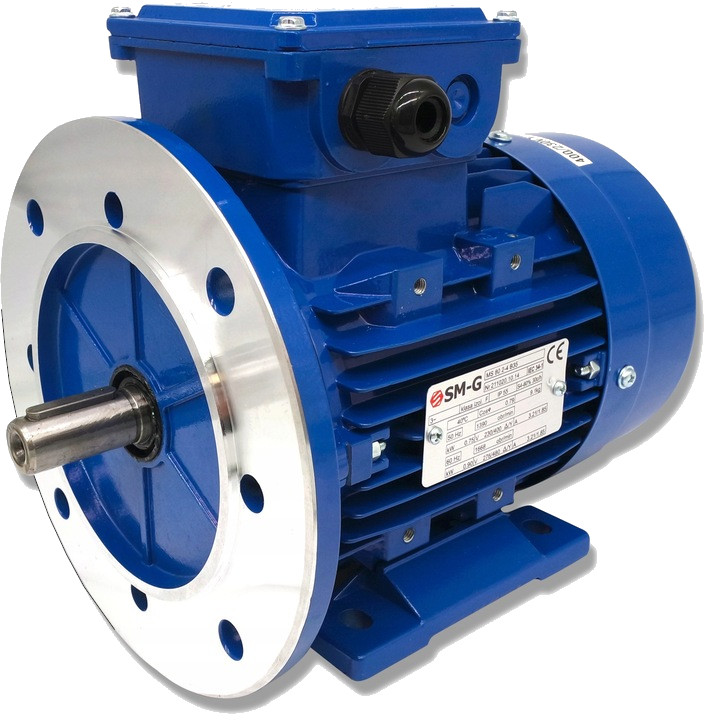

Silnik elektryczny trójfazowy, łapowo-kołnierzowy B35, MS 80 2-4, 0,75kW, 230/400V, 1390 obr/min, wałek 19mm

Bardzo dobrej jakości trójfazowy silnik indukcyjny — parametry znacznie przewyższają najtańsze chińskie produkty na rynku.

Doskonałe rozpraszanie ciepła zapewnia ciągłą pracę pod obciążeniem.

Gwarantuje długoletnią i bezawaryjną pracę!

Zastosowanie:

Silnik ogólnego przeznaczenia — posiada szerokie zastosowanie w układach hydraulicznych oraz mechanicznych.

Zaprojektowany do napędu pomp hydraulicznych, ale także innych mechanicznych elementów układów, w których jest zapotrzebowanie na moc i ruch obrotowy.

Stosowany w rolnictwie, sadownictwie, leśnictwie, budownictwie oraz szeroko pojętym przemyśle.



Specyfikacja techniczna silnika:

- Częstotliwość: 50 Hz

- Moc wyjściowa: 0,75 kW V Δ

- Napięcie (±5%):

• 230 V Δ
• 400 V Y

- Prędkość obrotu: 1390 obr/min

- Znamionowy moment obrotowy: 5,15 Nm

- Prąd znamionowy:

• 3,21 A Δ
• 1,85 A Y

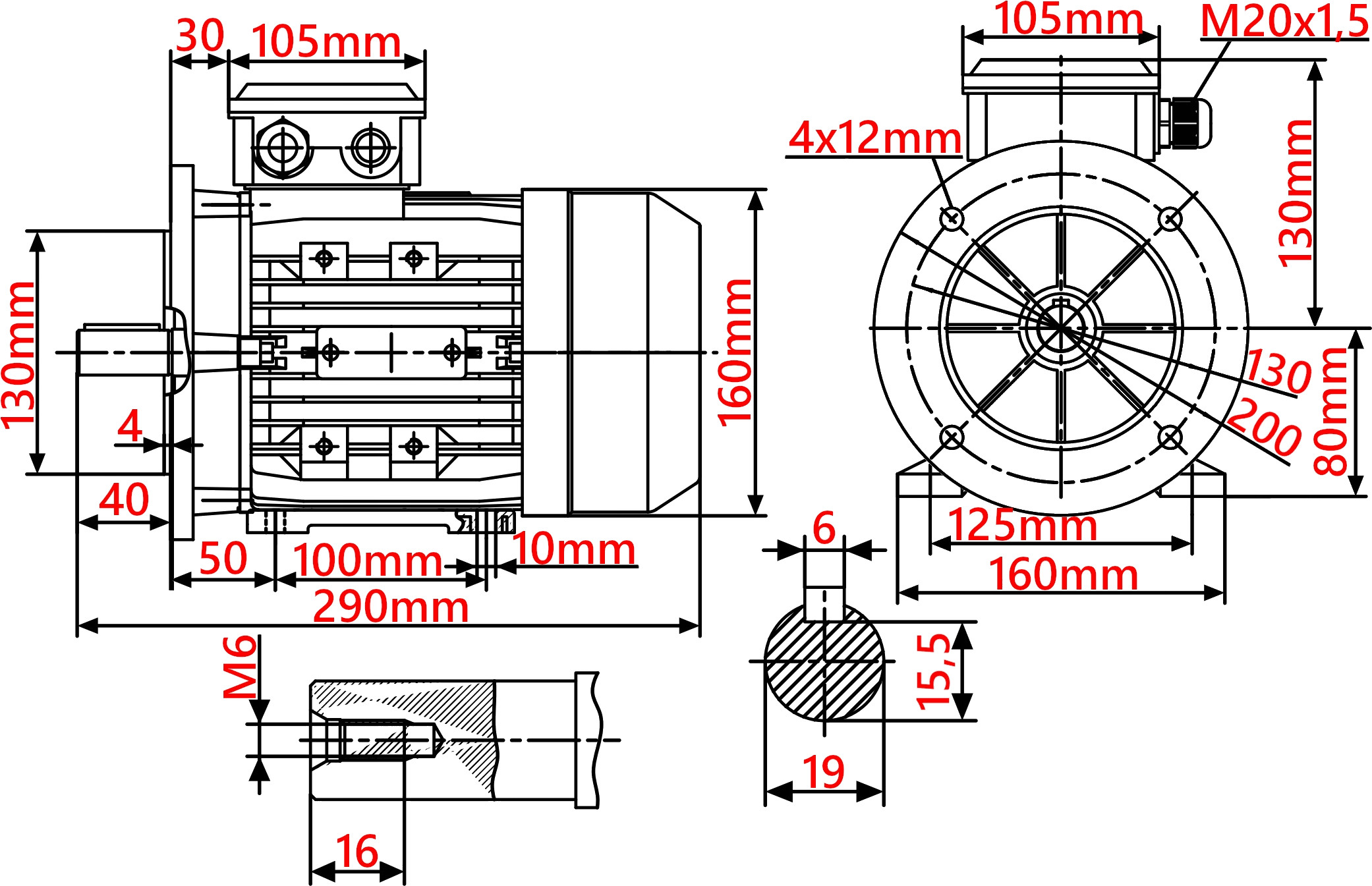

- Średnica wałka napędowego: 19 mm

- Dławnice kablowe: M20x1,5

- Rozstaw przeciwległych otworów (4x Φ12) w kołnierzu: 160 mm

- Rozstaw łap mocujących: 125 mm x 100 mm

- Dopuszczalne obciążenie promieniowe: 755 N

- Dopuszczalne obciążenie osiowe: 629 N

- Poziom hałasu: 58 dB

- Dopuszczalna temperatura otoczenia: od -20°C do +40°C

Dodatkowe informacje:

• Kierunek obrotu: ↻ prawy lub lewy ↺
• Klin na wałku: tak
• Kołnierz do mocowania łącznika dzwonowego: tak
• Łapy mocujące: tak (możliwość demontażu łap)
• Stopień ochrony: IP55
• Materiał obudowy: aluminium oraz żelazo
• Uzwojenie: miedź

Parametry techniczne mogą się nieznacznie różnić, w zależności od aktualnej dostawy. Nie wpływa to na ogólne działanie i zastosowanie silnika.

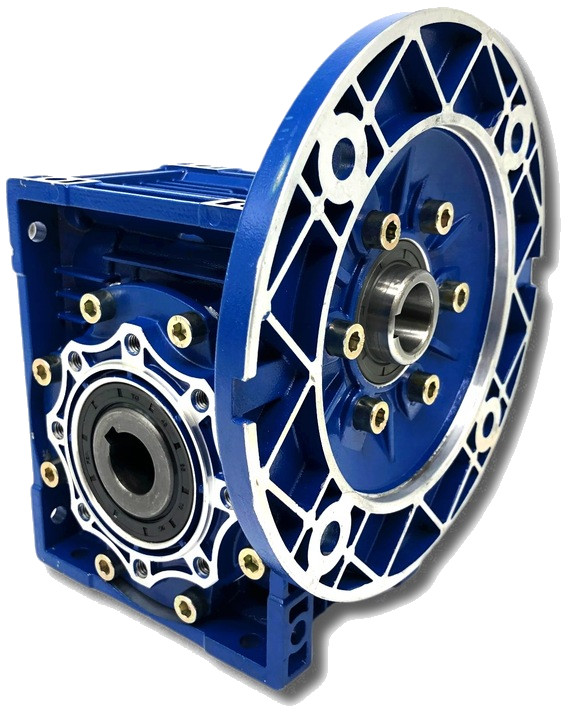

Przekładnia / motoreduktor silnika elektrycznego o kołnierzu 80B5

KOD SKRAW MET: [3478]

Producent: SM-G (SKRAW MET GROUP)

Symbol: PM--063

Typ mocowania: kołnierzowy

Przełożenie: i = 20

W ZESTAWIE ZNAJDUJĄ SIĘ ŚRUBY WRAZ Z NAKRĘTKAMI I PODKŁADKAMI

Motoreduktor walcowy to elektromechaniczny układ napędowy, którego zadaniem jest zmiana prędkości obrotowej oraz momentu obrotowego.

Przekładnie z kołem zębatym walcowym o zębach skośnych ERC to nowa generacja mechaniczno-elektrycznych produktów, które zaprojektowane zostały jako system modułowy do systemów karmienia na fermach drobiu.

Dedykowany do redukowania napędu silników elektrycznych MS 80 z kołnierzem mocującym (B5/B35) oraz wałkiem napędowym Φ19 mm.

Współpracują ze zwykłymi silnikami, silnikami z hamulcem, silnikami w wykonaniu przeciwwybuchowym, silnikami zasilanymi z falowników, serwomotorami, silnikami IEC, itp.

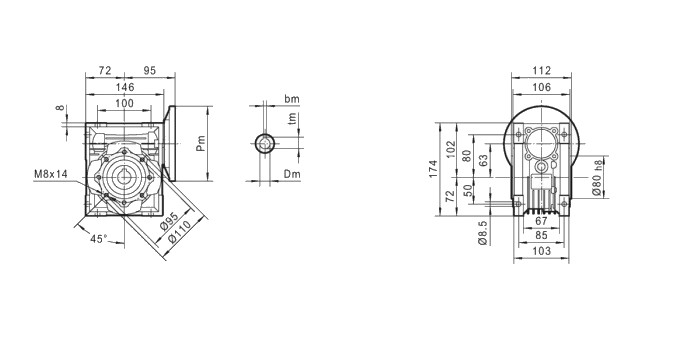

Specyfikacja techniczna przekładni:

• Pm: 200mm
• Dm: 19mm
• bm: 6mm
• tm: 21,8mm

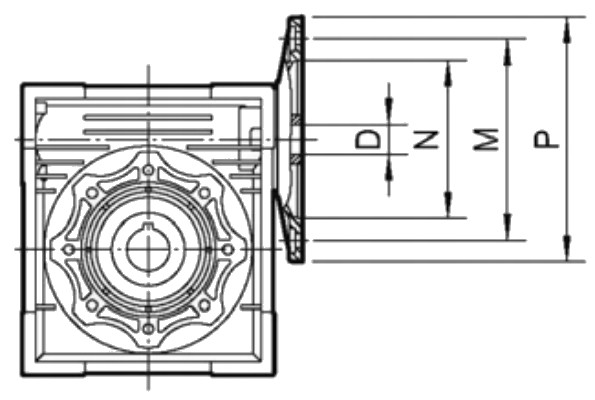

Wymiary kołnierza

• P: 200mm
• M: 165mm
• N: 130mm
• D: 19mm

Kolor silnika oraz przekładni może być różny w zależności od aktualnej dostawy.

Do każdego silnika dołączona jest karta katalogowa z informacjami dotyczącymi eksploatacji, pierwszego montażu oraz zmiany kierunku obrotów.
