Zestaw hydrauliczny wywrotu 4,6 m na tył skok 1432 + pilot bezprzewodowy

KOD SKRAW-MET: [7578]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

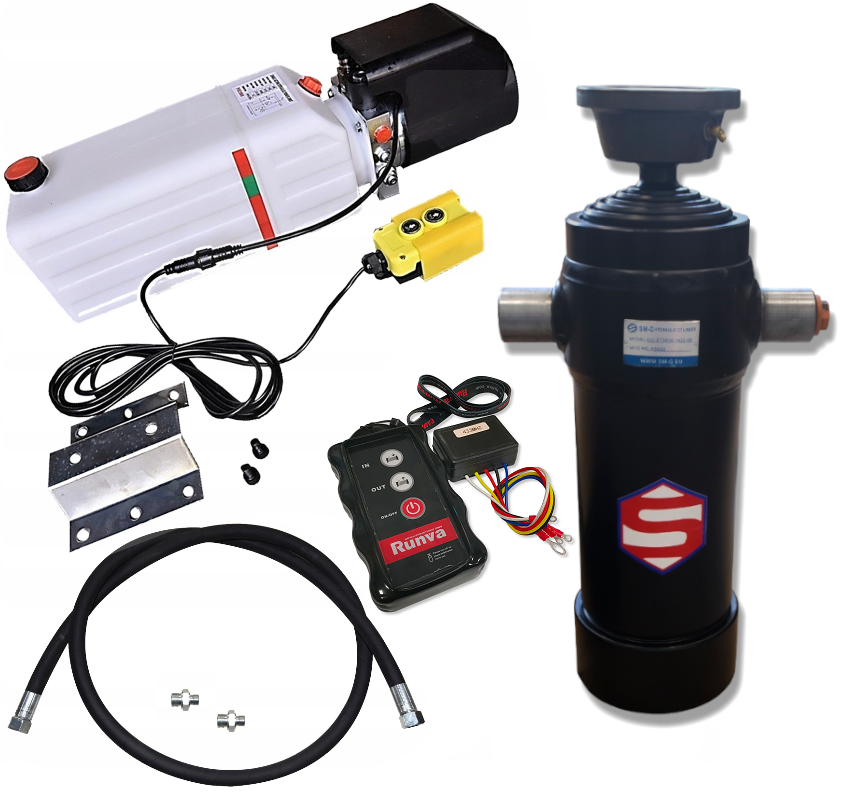

W skład zestawu wchodzi:

• agregat hydrauliczny, pompa z siłownikiem 24V 2,0 kW, zbiornik 11l, pilot. [2833]
• siłownik hydrauliczny o wysuwie 1432mm, o udźwigu do 12 ton. Wysuw 5-stopniowy. [0133]
• pilot bezprzewodowy [0290]
• przyłącze proste [1386]
• przyłącze redukcyjne [1409]
• wąż hydrauliczny [1877]

​Siłownik Hydrauliczny o skoku 1432 mm wraz z gniazdem

Producent: SM-G (Skraw-MET GROUP)

​Symbol: ST-5 1432 (HC-ST5HW-1432-00)

Dzięki swojej budowie w postaci 5 wysuwów siłownik doskonale sprawdza się w pojazdach/maszynach z wywrotem na TYŁ - z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.

Istnieje możliwość dokupienia kołyski co daje możliwość wywrotu na 3 strony (tył i boki).

Siłownik montowany w przyczepkach, samochodach ciężarowych oraz dostawczych pojazdach specjalistycznych.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Wersja wzmocniona maksymalny udźwig 12 ton.

​

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° - kąt nachylenia nadwozia przyczepy

C - skok siłownika w mm

S = DP*2



Specyfikacja techniczna:

• Pięciostopniowy
• Długość siłownika w stanie spoczynku: 460 mm
• Skok siłownika: 1432 mm
• Długość siłownika całkowicie rozsuniętego: 1892 mm
• Średnica siłownika: 128 mm
• Przyłącze olejowe gwint wewnętrzny: M22x1.5

Zapotrzebowanie oleju: 5 litrów

Maksymalne ciśnienie robocze: 160bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków: 0,5m/s

Dopuszczalna temperatura otoczenia: -40°C do +60°C

Dopuszczalna temperatura oleju: -15°C do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

​Gniazdo Φ45 mm

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych, posiadających wywrót.

Specyfikacja techniczna:

• Średnica zewnętrzna górnej powierzchni: Φ109 mm
• Gniazdo na kulę o średnicy: Φ45 mm
• Wysokość gniazda: 45 mm

Zabezpieczane dwiema panewkami plus pierścień segera.

Gniazdo smarowane przez kalamitkę.

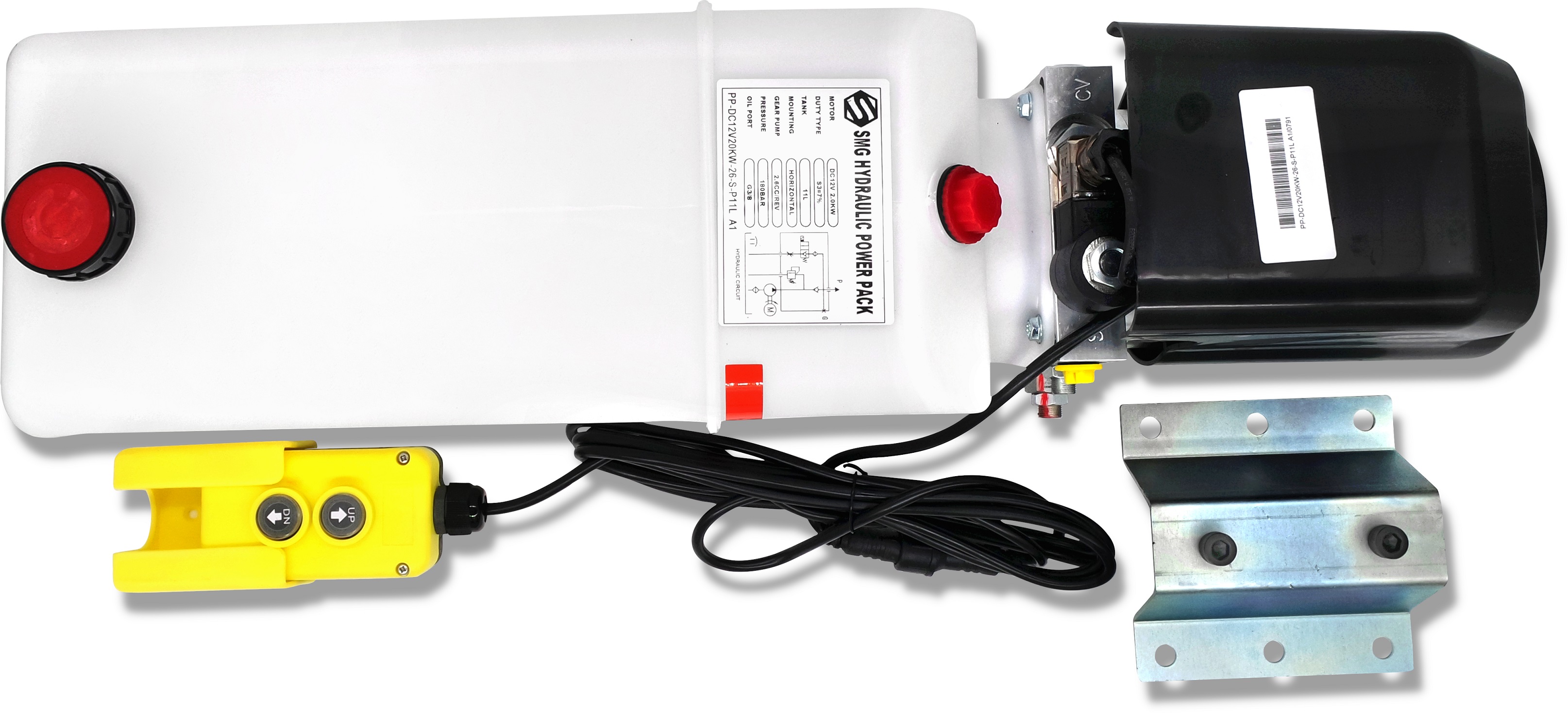

Agregat hydrauliczny 24V 2,0kW

KOD SKRAW MET: [2833]

Producent: SM-G (SKRAW MET GROUP)

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Agregat jest kompletny i gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Zastosowanie:

Agregat doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Specyfikacja techniczna:

• Moc silnika: 2,0 kW
• Napięcie elektryczne: 24 V
• Pojemność zbiornika oleju: 11 L
• Maksymalne ciśnienie pracy: 180 bar
• Wydajność pompy: 2,6 cm3/obrót, w tym zestawie 3L/min do 4L/min
• Przyłącze gwint wewnętrzny: 3/8"
• Zawór przelewowy (bezpieczeństwa): TAK

Wymiary:

• Długość agregatu: 650 mm
• Długość zbiornika: 440 mm
• Szerokość agregatu: 170 mm
• Szerokość zbiornika: 170 mm
• Wysokość agregatu: 195 mm
• Wysokość zbiornika (od podstawy do czubka korka): 205 mm

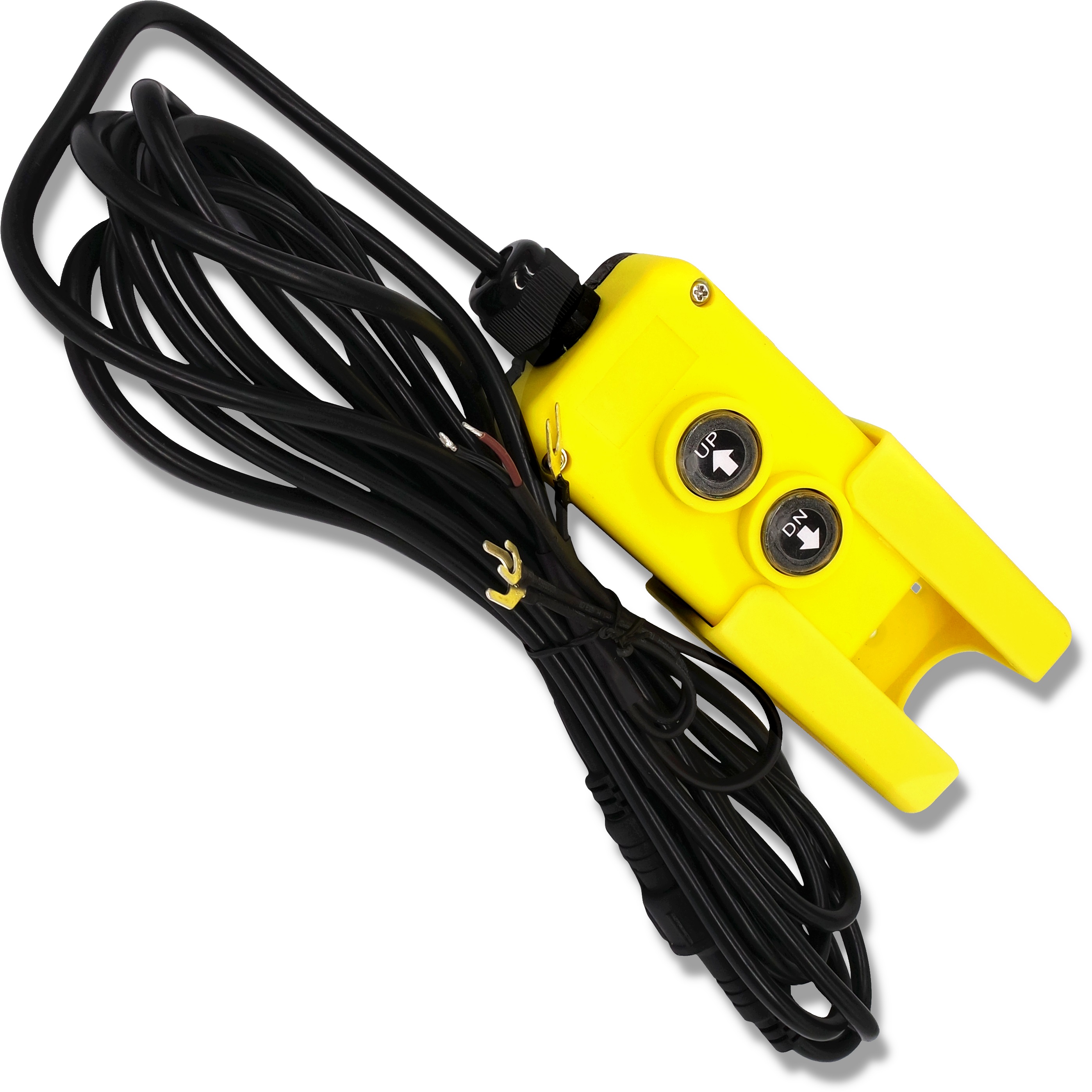

PILOT Z 2 PRZYCISKAMI

Solidna konstrukcja

Jest to dedykowany pilot z dwoma przyciskami stosowany głównie w agregatach hydraulicznych zasilanych napięciem 12V / 24V.

Wyposażony w kieszeń mocującą, którą w razie potrzeby można przymocować na dwa otwory o średnicy 5 mm.

Z tyłu pilota znajdują się również magnesy, dzięki którym pilot można przymocować do elementów metalowych.

Dodatkowo w pilocie znajdziemy przewód o długości ok. 4,4 m z dokręcaną wtyczką 3 - pinową.

Wszystkie elementy wytworzone zostały tylko i wyłącznie z trwałych, wysokiej jakości materiałów.

Na każdym agregacie jest naklejony schemat działania układu hydraulicznego.

W skład zestawu wchodzi:

• pompa
• silnik elektryczny
• płyta łącząca
• zbiornik
• pilot sterujący

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

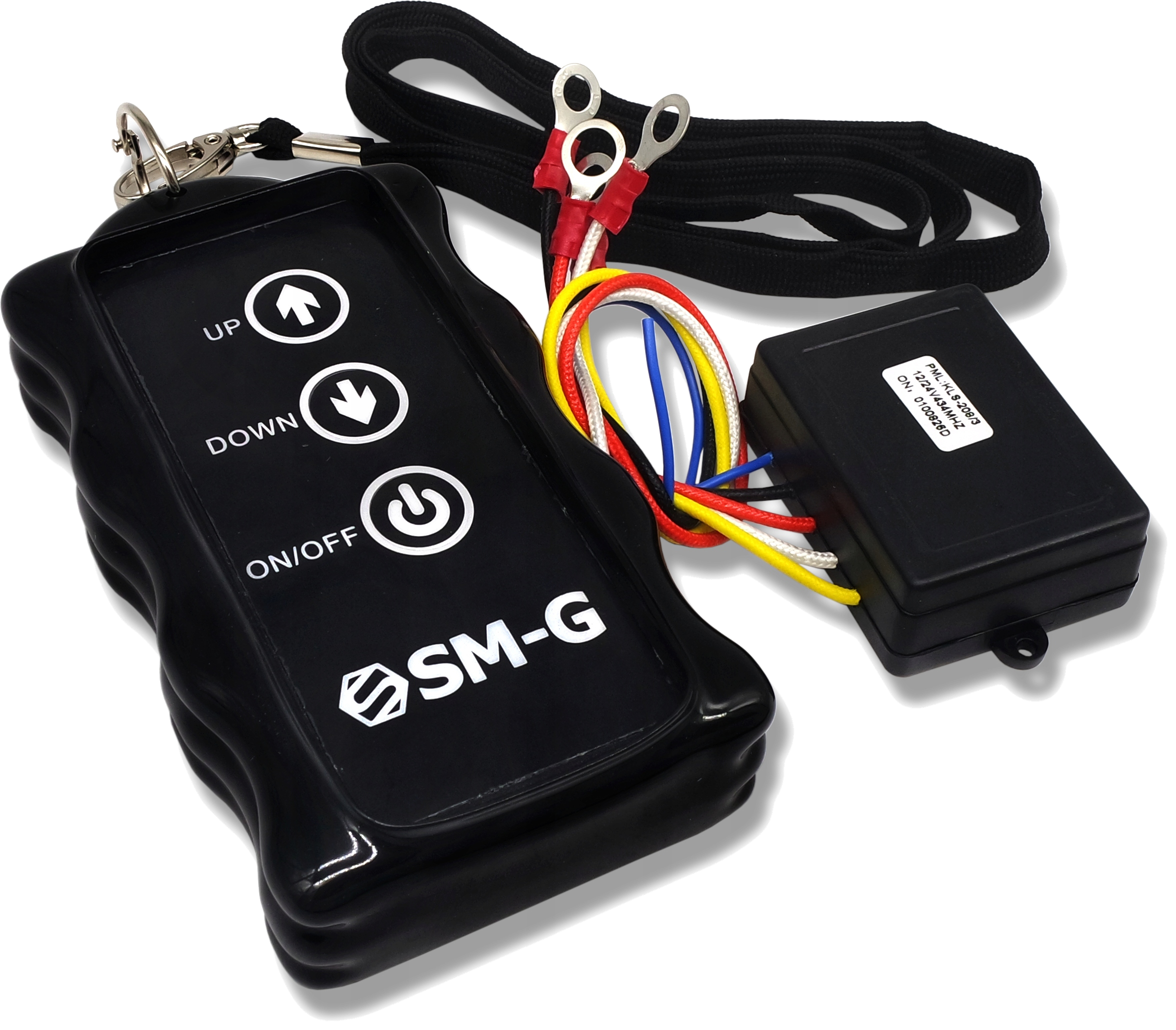

Pilot radiowy bezprzewodowy 12v lub 24v

2-przyciskowy (dwu-funkcyjny) góra-dół

KOD SKRAW-MET: [0290]

Producent: SM-G (SKRAW MET GROUP)

Bezprzewodowy pilot zdalnego sterowania umożliwia obsługę wyciągarki z dużej odległości, ale służy również do agregatu hydraulicznego i pochodnych tego typu urządzeń takich jak np. windy załadowcze.

Posiada układ oszczędzania baterii i energii. Pilot jest hermetyczny.

Kompatybilny z większością dostępnych wyciągarek na rynku.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy w : maszynach rolniczych, ciągnikach, opryskiwaczach, turach, cyklopach , ładowaczach HDS, maszynach budowlanych, ładowarkach, koparkach, zamiatarkach, maszynach przemysłowych i innych.



W zestawie otrzymują państwo:

• pilot bezprzewodowy + osłona na pilot
• odbiornik 434 MHz
• smycz 50 mm
• bateria 9V o długiej żywotności
• W zestawie znajduje się również intrukcja obsługi/montażu w języku angielskim.

Specyfikacja Techniczna:

• napięcie: 12V / 24V
• zasięg: do 25 m
• obudowa: PCV + ochronna osłona silikonowa
• zasilanie: bateria 9V (wymienna)
• wymiary pilota: 150 x 78 x 35 mm
• wymiary odbiornika: 70 x 45 x 23 mm
• długość przewodów: 235 mm

Posiada lampkę LED sygnalizująca zdalne działanie
