Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym o skoku 1432 mm i kołyską

KOD SKRAW-MET: [7476]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

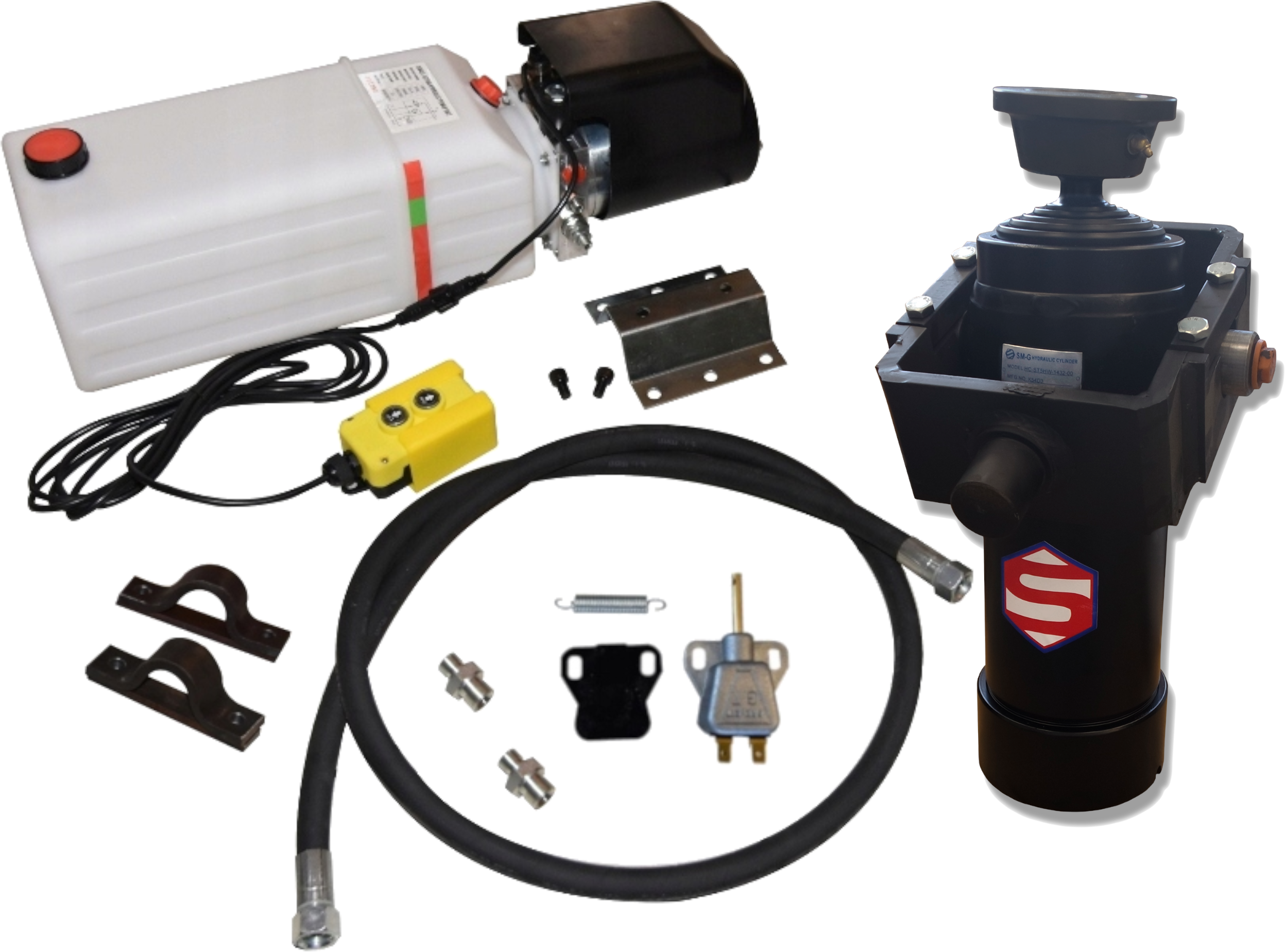

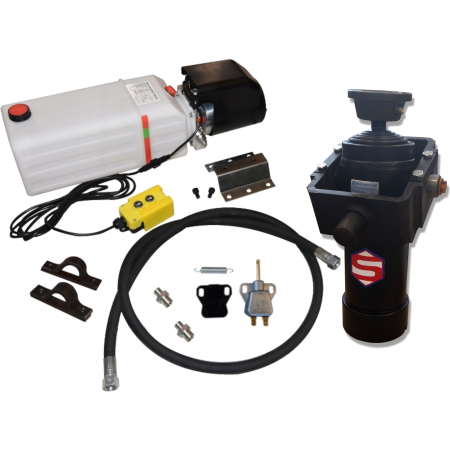

W skład zestawu wchodzi:

agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
siłownik hydrauliczny o wysuwie 1432mm, o udźwigu do 12 ton. Wysuw 5-stopniowy. [0133]

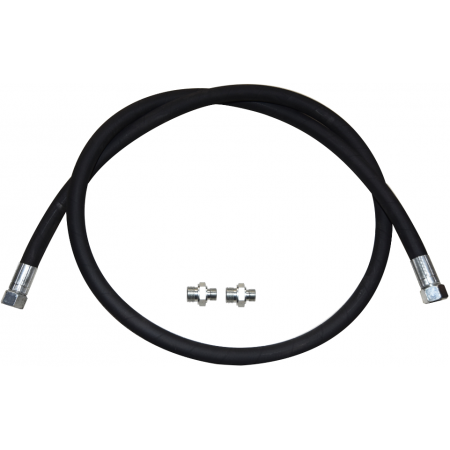

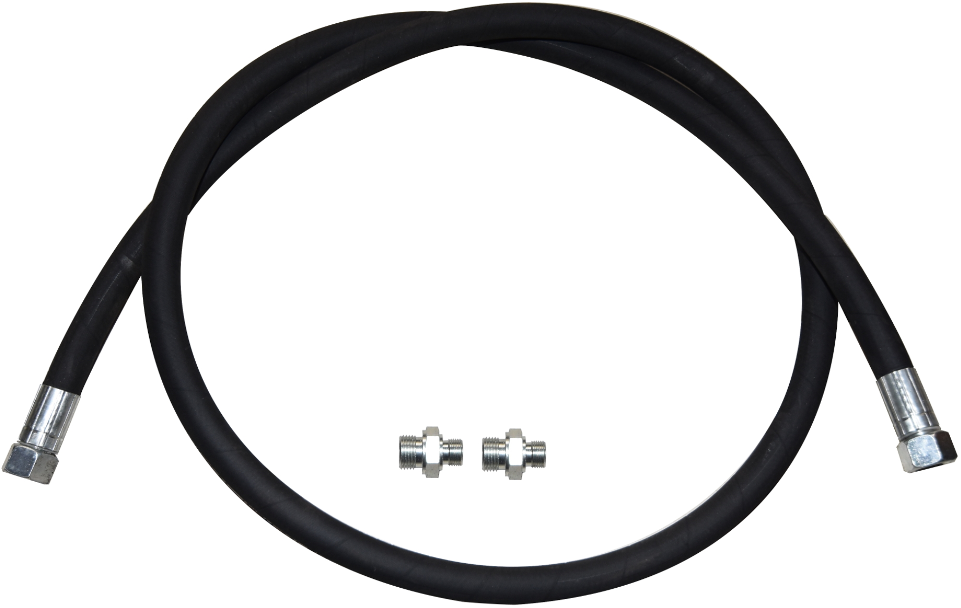

wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [1877]
przyłącza [1409] / [1386]
kołyska [0140]
2x mocowanie siłownika [0106]
ogranicznik wywrotu [0299]

Kompletny zestaw gotowy do pracy.

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

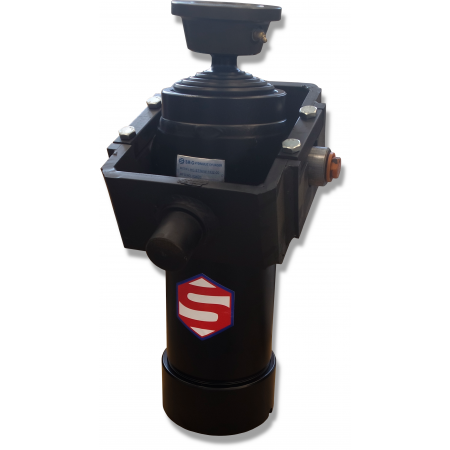

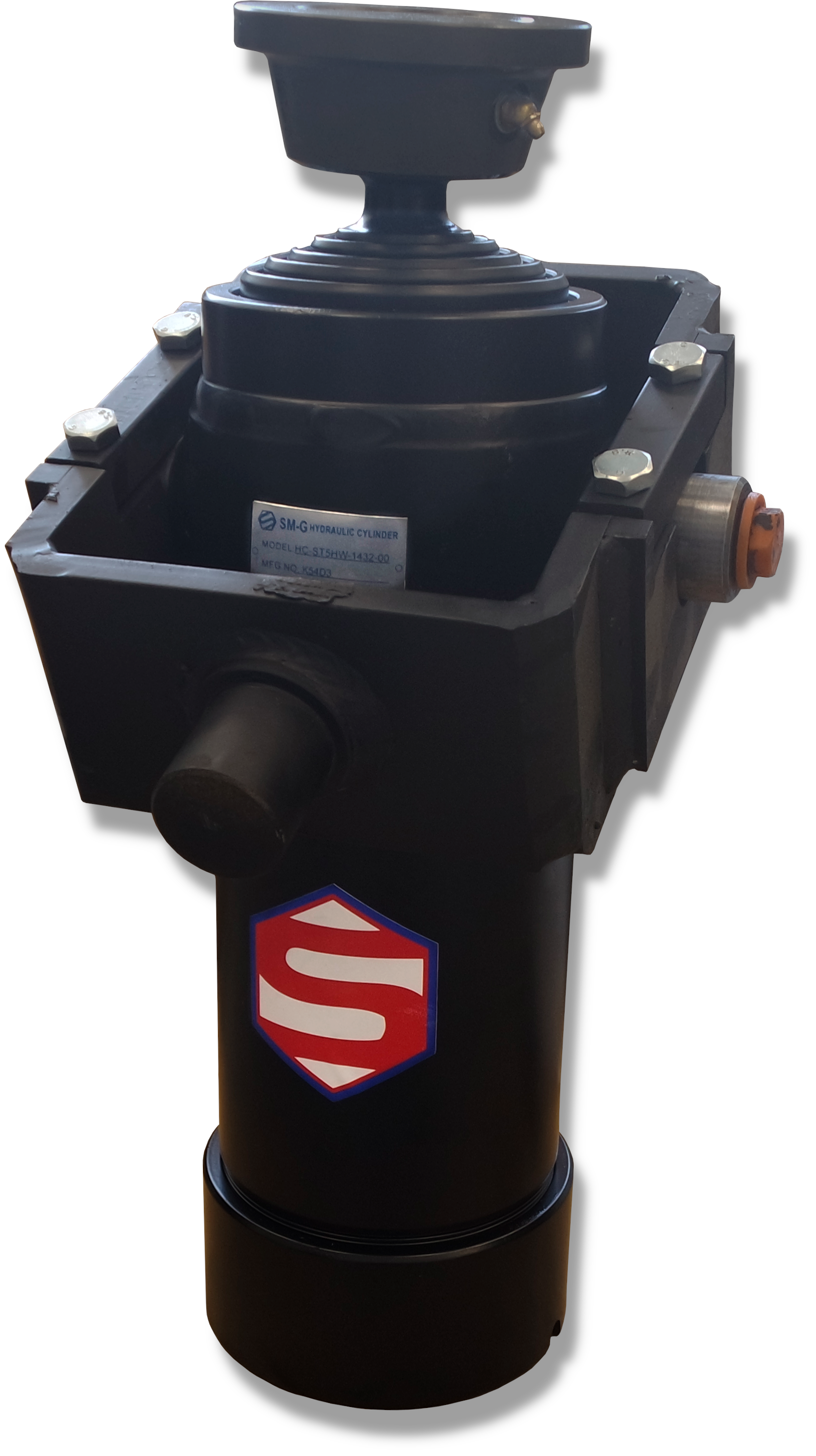

Siłownik Hydrauliczny o skoku 1432 mm wraz z gniazdem i kołyską

Producent: SM-G (Skraw-MET GROUP)

Symbol: ST-5 1432 (HC-ST5HW-1432-00)

Dzięki swojej budowie w postaci 5 wysuwów siłownik doskonale sprawdza się w pojazdach/maszynach z wywrotem na 3 strony (tył i boki) - z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.

Istnieje możliwość kupienia zestawu bez kołyski co daje możliwość wywrotu tylko na tył.

Siłownik montowany w przyczepkach, samochodach ciężarowych oraz dostawczych pojazdach specjalistycznych.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Wersja wzmocniona maksymalny udźwig 12 ton.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

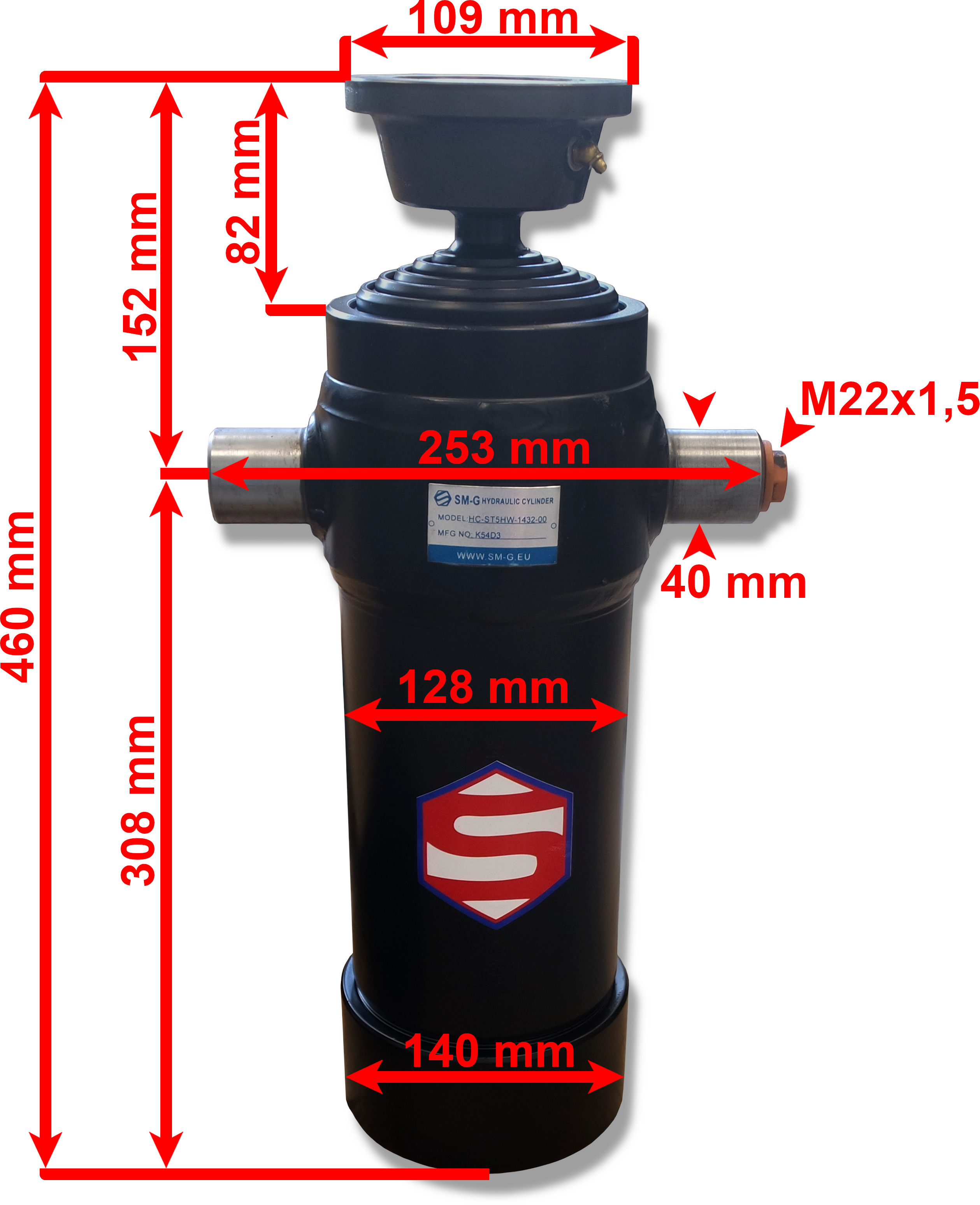

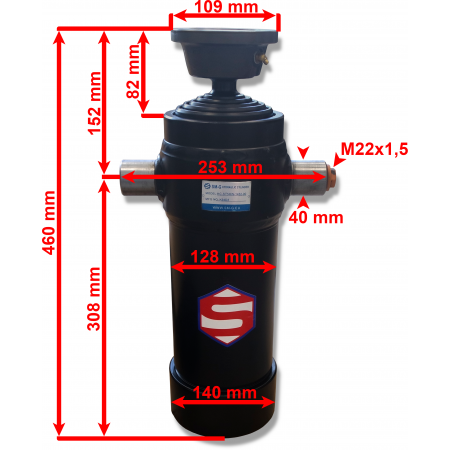

Specyfikacja techniczna:

Długość siłownika w stanie spoczynku: 461 mm
Skok siłownika: 1432 mm
Długość siłownika całkowicie rozsuniętego: 1893 mm
Średnica siłownika: 128 mm
Przyłącze olejowe gwint wewnętrzny: M22x1,5

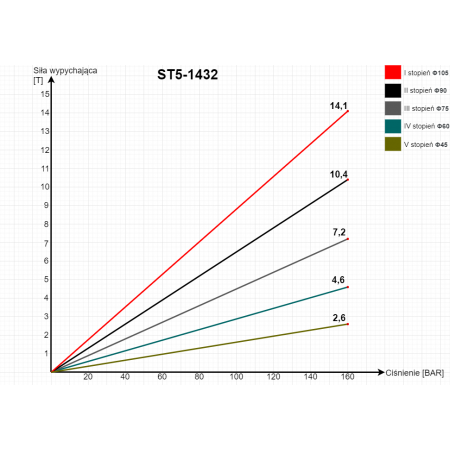

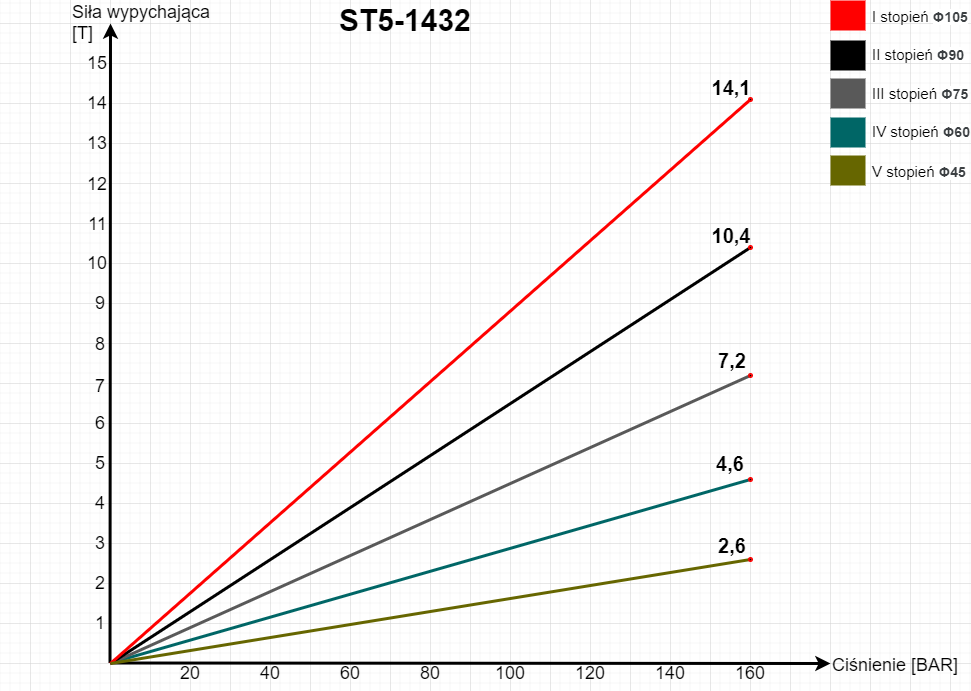

Siłownik Pięciostopniowy

Średnica 1 stopnia: 105 mm
Średnica 2 stopnia: 90 mm
Średnica 3 stopnia: 75 mm
Średnica 4 stopnia: 60 mm
Średnica 5 stopnia: 45 mm

Maksymalne ciśnienie robocze: 160 bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków: 0,5 m/s

Dopuszczalna temperatura otoczenia: -40°C do +60°C

Dopuszczalna temperatura oleju: -15°C do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

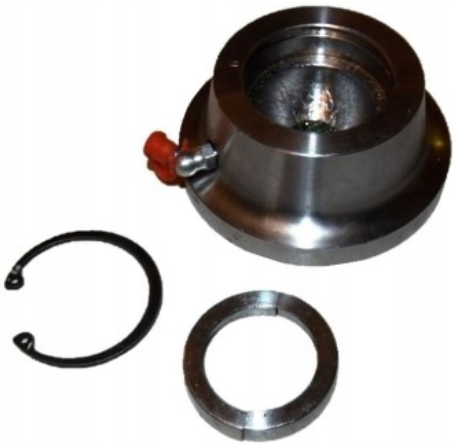

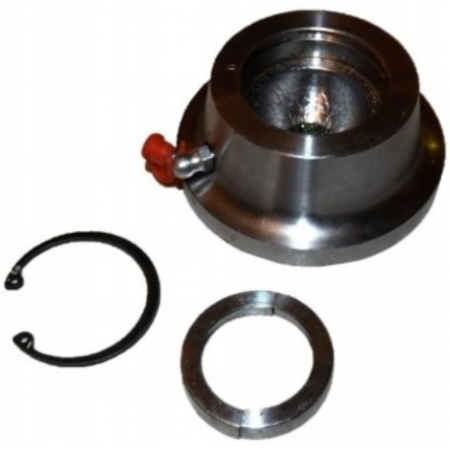

Gniazdo Φ45 mm

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych, posiadających wywrót.

Specyfikacja techniczna:

Średnica zewnętrzna górnej powierzchni: Φ109 mm
Gniazdo na kulę o średnicy: Φ45 mm
Wysokość gniazda: 45 mm

Zabezpieczane dwiema panewkami plus pierścień segera.

Gniazdo smarowane przez kalamitkę.

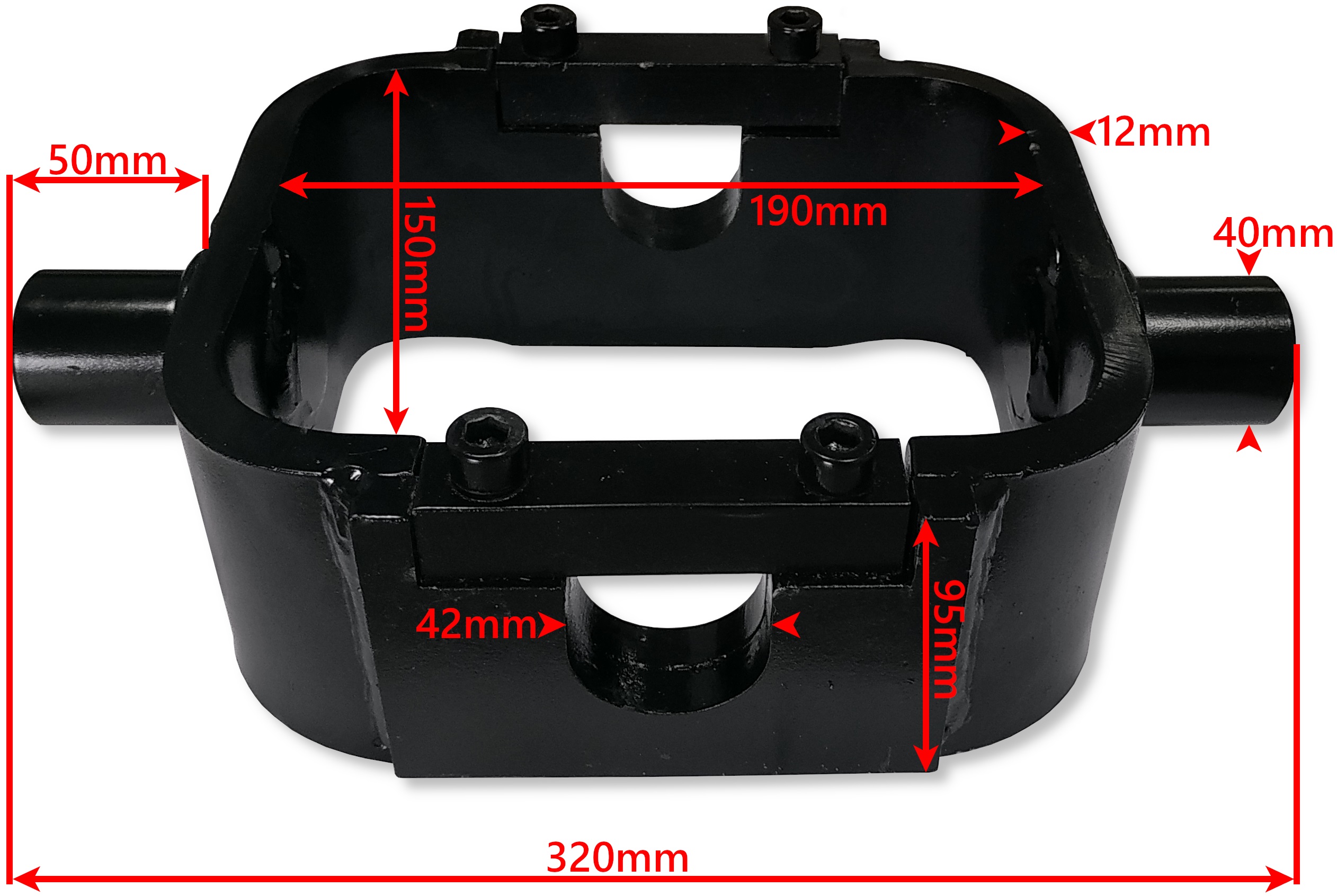

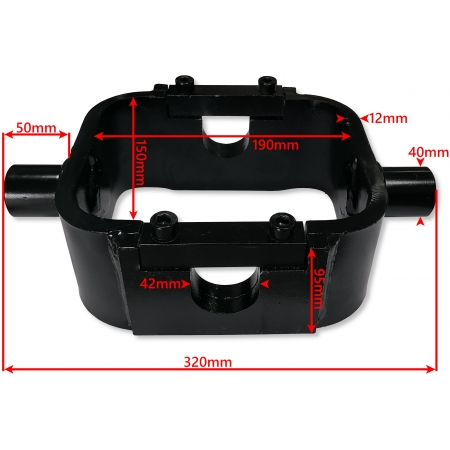

Mocowanie wzmocnione siłownika (kołyska)

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wywrót przyczepy.

Specyfikacja techniczna:

Waga: 8,5 kg
Szerokość wewnętrzna: 190 mm x 150 mm

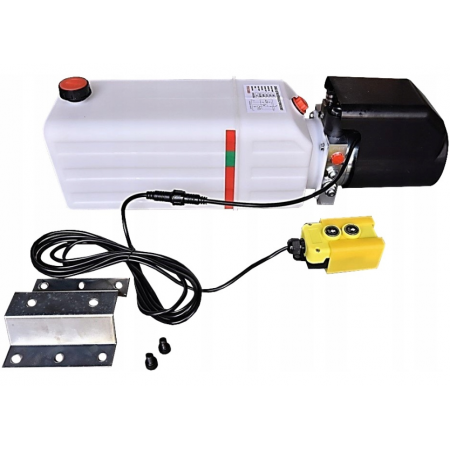

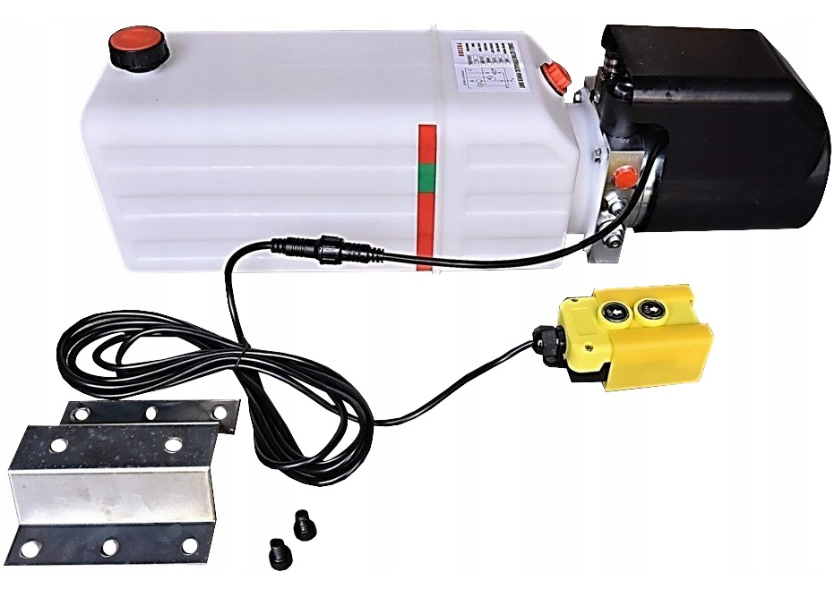

Agregat hydrauliczny

Zasilacz: 12 V. 2,0 kW

W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

Na każdym agregacie jest naklejony schemat podłączenia.

Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Specyfikacja techniczna:

Moc silnika: 2,0 kW

Napięcie elektryczne: 12 V

Pojemność zbiornika oleju: 11 L

Maksymalne ciśnienie pracy: 180 bar

Wydajność pompy: 2,5 cm3/obrót, w tym zestawie 7L/min do 12L/min

Przyłącze gwint wewnętrzny: 3/8"

Długość Agregatu: 650mm
Długość Zbiornika: 440mm
Szerokość Agregatu: 170mm
Szerokość Zbiornika: 170mm
Wysokość Agregatu: 195mm
Wysokość Zbiornika(od podstawy do czubka korka): 205mm

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Kolor pilota jest zależny od aktualnej dostawy.

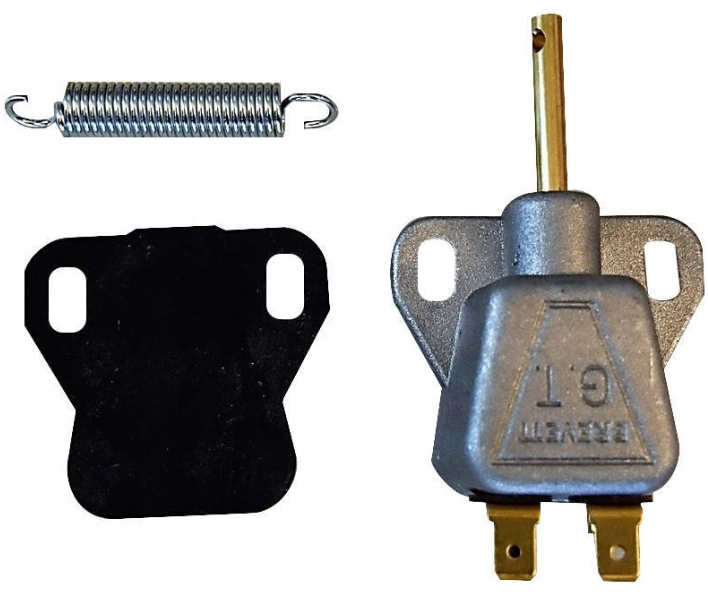

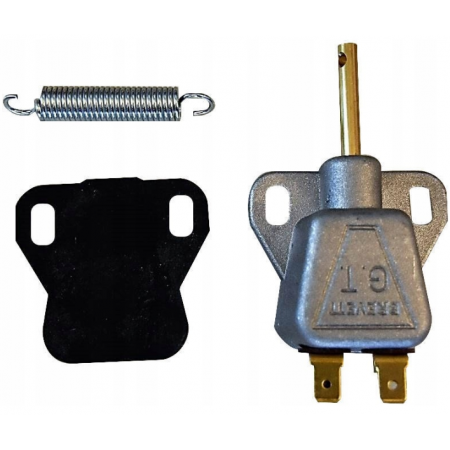

Ogranicznik wywrotu elektryczny wraz z podkładką i sprężyną

Zadaniem ogranicznika jest odcięcie zasilania w agregacie hydraulicznym po osiągnięciu przez siłownik hydrauliczny granicznej wysokości.

Ogranicznik znajduje zastosowanie w: samochodach dostawczych, przyczepach samochodowych, przyczepach rolniczych.

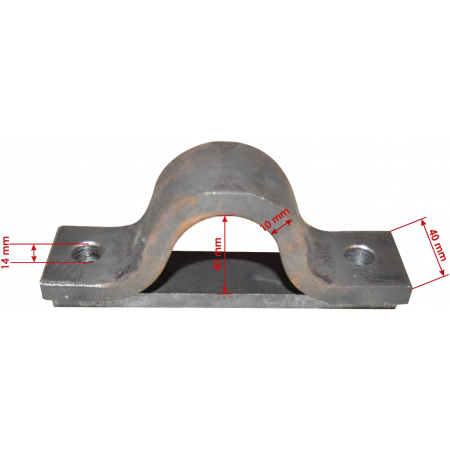

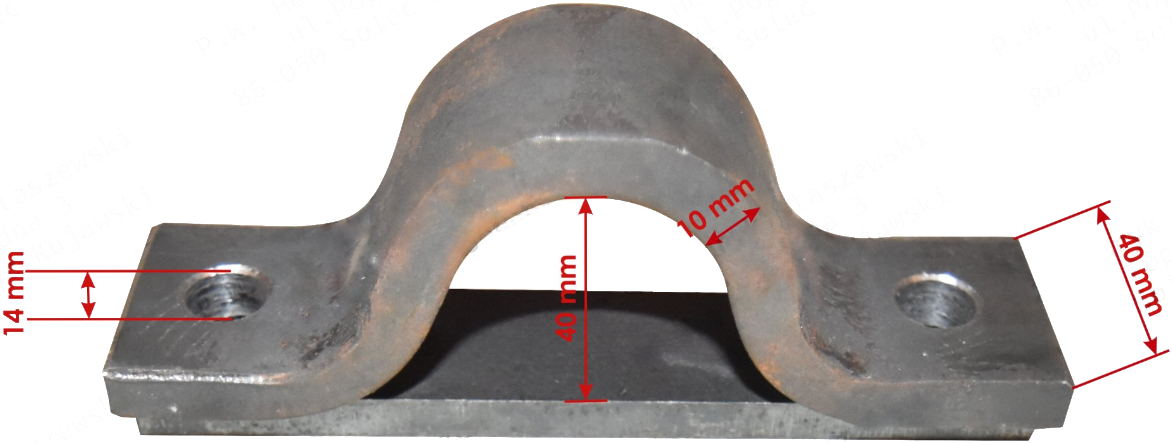

Mocowanie siłownika Φ40

Mocowanie solidnie wykonane.

Zastosowanie do montażu siłowników lub kołyski do ramy przyczepy samochodów za pomocą śrub, lub można przyspawać.

Specyfikacja techniczna:

Szerokość otworu: Φ40 mm
Szerokość mocowania: 40 mm
Średnica otworów montażowych: 14 mm
Grubość mocowania: 10 mm

Mocowanie składa się z dwóch elementów.
