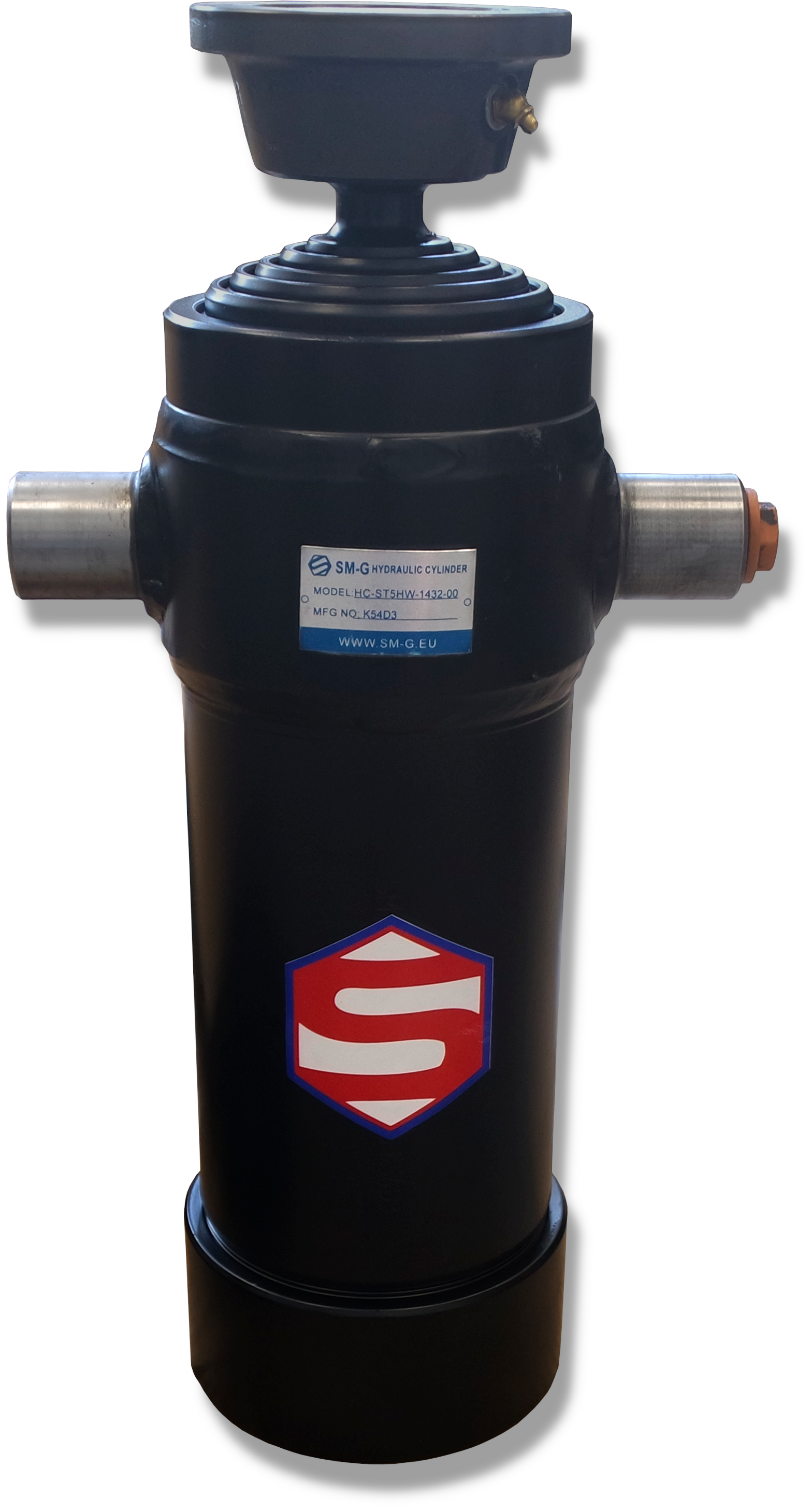

Siłownik Hydrauliczny o skoku 1432mm wraz z gniazdem i kołyską

KOD SKRAW-MET: [7235]

Producent: SM-G (SKRAW-MET GROUP)

Symbol: HC-ST5HW-1432-00

Dzięki swojej budowie w postaci 5 wysuwów siłownik doskonale sprawdza się w pojazdach z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.

Siłownik montowany w przyczepkach, samochodach ciężarowych oraz dostawczych pojazdach specjalistycznych.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Maksymalny udźwig 12 ton

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

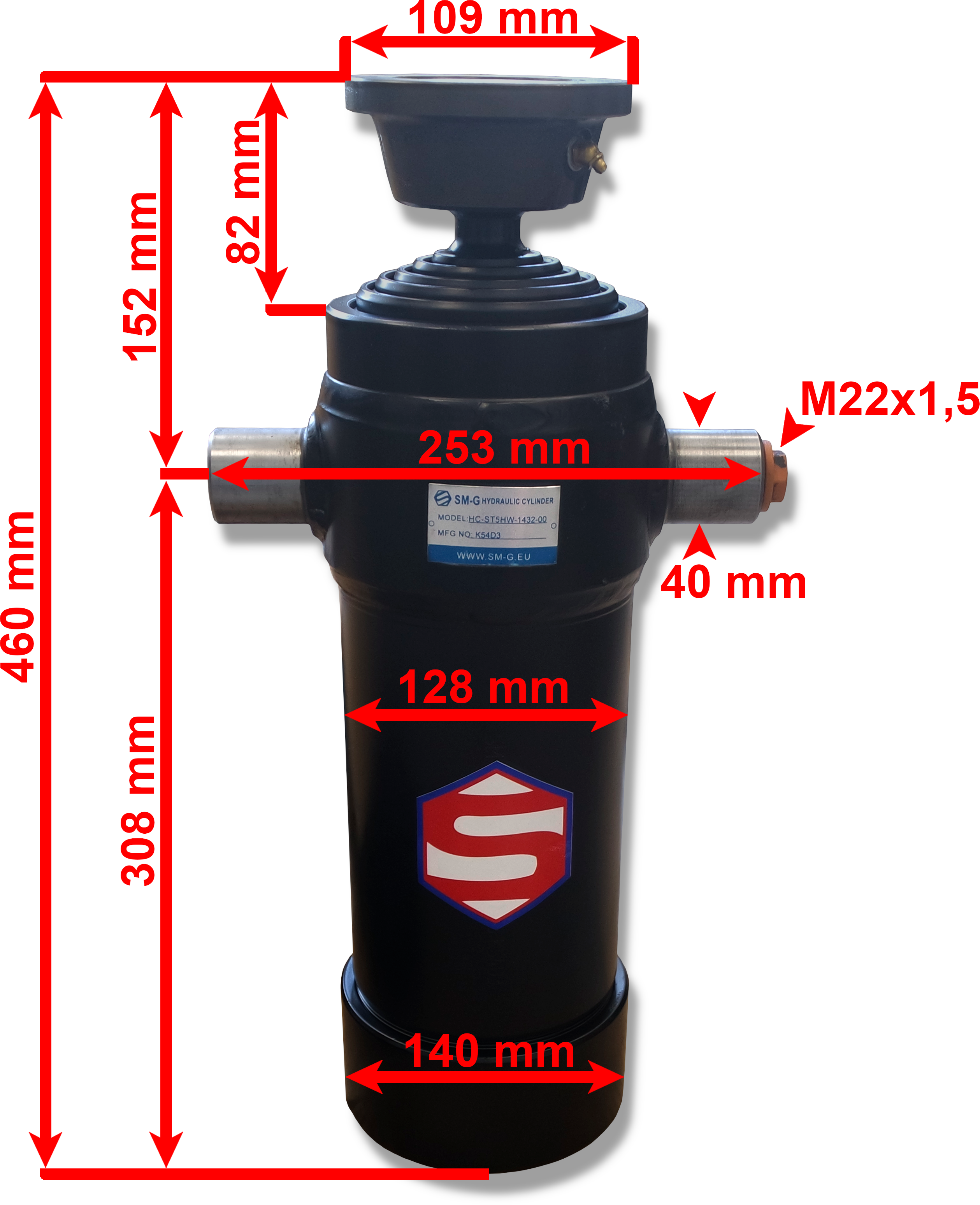

Specyfikacja techniczna:

• Długość siłownika w stanie spoczynku 461 mm,
• Skok siłownika 1432 mm
• Długość siłownika całkowicie rozsuniętego 1893 mm,
• Średnica siłownika 128 mm,
• Przyłącze olejowe gwint wewnętrzny M22x1,5

Siłownik Pięciostopniowy

1. Średnica 1 stopnia: 105 mm,
2. Średnica 2 stopnia: 90mm,
3. Średnica 3 stopnia: 75mm,
4. Średnica 4 stopnia: 60mm,
5. Średnica 5 stopnia: 45mm,

Maksymalne ciśnienie robocze : 160bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków : 0,5m/s

Dopuszczalna temperatura otoczenia -40 do +60°C

Dopuszczalna temperatura oleju -15 do +80°C

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

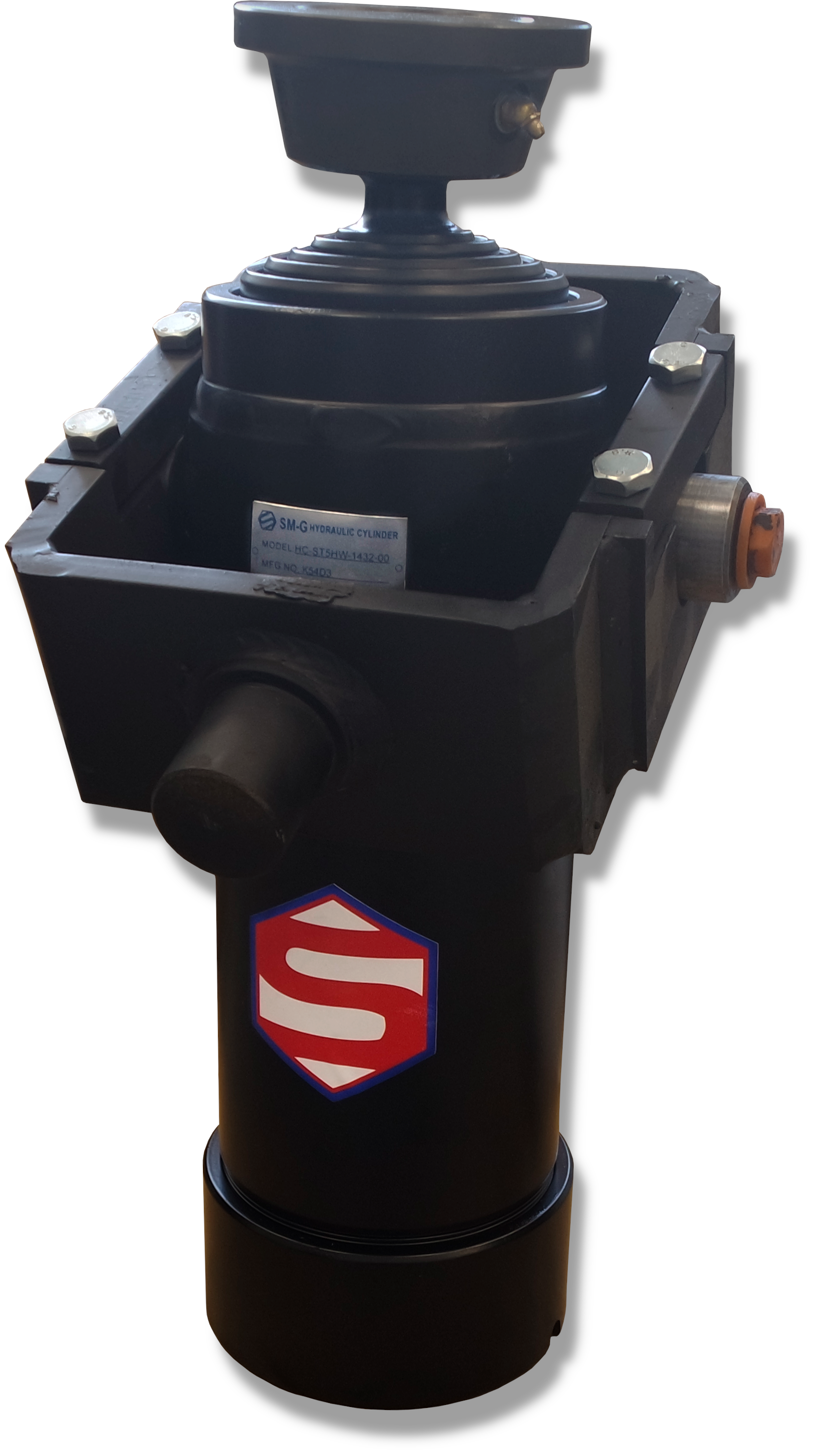

Kołyska wzmocniona, mocowanie siłownika.

[0140]

Kołyska jest wykonana solidnie, wzmocnione gniazda osadzenia siłownika, zabezpieczenie siłownika przykręcane na śruby imbusowe.

Dzięki zastosowaniu mocowania wraz z siłownikiem można uzyskać trójstronny wykrot przyczepy.

Kołyska pasuje do wybranych siłowników znajdujących się w naszej ofercie.

Specyfikacja techniczna:

• Waga: 8,5 kg,
• Szerokość wewnętrzna: 190 mm x 150 mm.
